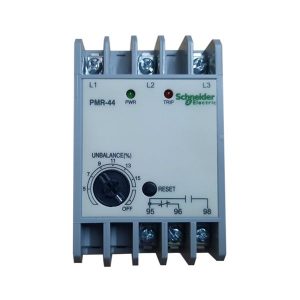

Rơ le bảo vệ pha Schneider PMR-440N7 340-480V

+ Hiển thị thứ tự pha: dùng PMR-44 như 1 đồng hồ đo thứ tự pha như sau: Cấp nguồn 3 pha vào PMR-440 nếu đèn xanh sáng thì thứ tự pha là R S T như chỉ thị trên relay. Nếu đèn đỏ sáng tức là thứ tự pha bị sai;

+ Mất pha: Cấp nguồn 3 pha vào PMR-440, thay đổi thứ tự pha cho đến khi đèn xanh sáng. Lúc này PMR-440 đã ở trạng thái làm việc. Tiếp điểm 95-98 đóng lại, 95-98 mở.

Pha R: khi mất pha R, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 1 lần.
Pha S: khi mất pha S, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 2 lần.
Pha T: khi mất pha T, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 3 lần.

+ Mất cân bằng pha : Chỉnh nút Unbalance lên mức cần bảo vệ từ 2-15%. Nếu điện áp các pha lệch lớn hơn giá trị cài đặt thì PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ sáng liên tục báo mất cân pha. Để tắt chức năng mất cân pha chỉnh nút Unbalance về vị trí OFF.
