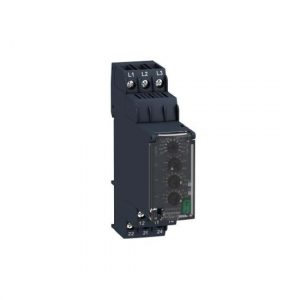

Rơ le bảo vệ pha và điện áp Schneider RM22TR33 380-480V

Khi sử dụng contactor (hay còn được gọi là khởi động từ) để đóng cắt thì sơ đồ lắp đặt sẽ đơn giản hơn, chỉ cần thực hiện nối nguồn như hình bên dưới. Khi mất pha tiếp điểm 11 và 12 sẽ để hở ra ngắt nguồn A1-A2 cho khởi động từ, lúc này nguồn động lực cho thiết bị cũng sẽ được ngắt ra để được bảo vệ.

Nút trên cùng sẽ chọn ON DELAY: Xoay nút về vị trí từ 380 – 440V (khi nào đèn báo hiển thị màu xanh thì dừng lại)
Nút thứ 2: điều chỉnh thời gian tác động Tt (0s, 5s, 10s…)
Nút thứ 3: điều chỉnh % điện áp quá áp >U, ví dụ: 0%, 2%, 4%, 6%, 8%
Nút thứ 4 là điều chỉnh % điện áp thấp áp <U, ví dụ: -0%, -2%, -4%, -6%, -8%
Khi tất cả đèn báo đều có màu xanh thì đồng nghĩa với việc thao tác cài đặt đã đúng
Khi xảy ra hiện tượng mất pha thì nút Def sẽ báo chớp vàng (đang trong thời gian chuẩn bị tác động. Ví dụ khi cài 5s thì nó sẽ báo chớp vàng trong 5s rồi tác động)
Đèn R: báo hiệu tải tiêu thụ
Nút T màu xanh: nút test (kiểm tra) tác động
