Dây điện là một trong những vật tư quan trọng quyết định đến khả năng truyền tải, độ ổn định và mức độ an toàn của hệ thống điện. Trong số các loại dây dẫn được sử dụng phổ biến hiện nay, dây điện CV thường xuất hiện trong hệ thống điện dân dụng, nhà xưởng, tủ điện và nhiều công trình kỹ thuật.
Vậy dây điện CV là gì? Dây CV có cấu tạo như thế nào, được sử dụng ở đâu và cần lưu ý những gì khi lựa chọn? Cùng Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh tìm hiểu chi tiết qua bài viết dưới đây.
Dây điện CV là gì?
Dây điện CV là loại dây dẫn điện có ruột dẫn bằng đồng và lớp cách điện bằng vật liệu PVC. Trong cách ký hiệu thường gặp, chữ C thể hiện vật liệu ruột dẫn bằng đồng (Copper), còn V thể hiện lớp cách điện PVC (Polyvinyl Chloride).
Nhờ kết cấu tương đối đơn giản, khả năng dẫn điện tốt và có nhiều lựa chọn về tiết diện, dây CV được sử dụng trong nhiều hệ thống điện cố định của nhà ở, công trình thương mại và công nghiệp.
Tùy từng nhà sản xuất và tiêu chuẩn áp dụng, dây dẫn ruột đồng cách điện PVC có thể có các cấp điện áp, kết cấu ruột dẫn và dải tiết diện khác nhau. Vì vậy, khi lựa chọn không nên chỉ dựa vào tên “CV” mà cần kiểm tra đầy đủ thông số được in trên dây hoặc tài liệu kỹ thuật của nhà sản xuất.

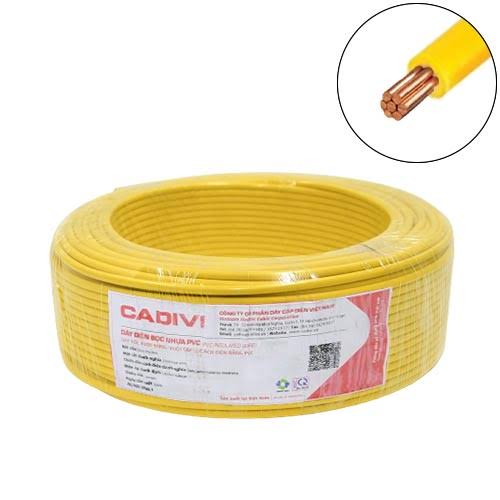

Cấu tạo của dây điện CV
Xét về cấu tạo cơ bản, dây CV gồm hai bộ phận chính:
1. Ruột dẫn bằng đồng
Phần lõi bên trong có nhiệm vụ truyền dòng điện và thường được sản xuất từ đồng có khả năng dẫn điện tốt.
Tùy thiết kế sản phẩm, ruột dẫn có thể là một sợi hoặc gồm nhiều sợi đồng bện lại với nhau. Kết cấu ruột dẫn ảnh hưởng đến độ cứng, độ linh hoạt cũng như cách thi công dây trong hệ thống điện.
Một yếu tố đặc biệt quan trọng là tiết diện ruột dẫn, thường được biểu thị bằng đơn vị mm². Tiết diện càng lớn thì khả năng đáp ứng dòng tải nhìn chung càng cao, nhưng việc lựa chọn chính xác vẫn phải tính đến nhiều yếu tố như công suất tải, chiều dài đường dây, phương pháp lắp đặt và nhiệt độ môi trường.
2. Lớp cách điện PVC
Bao quanh lõi đồng là lớp cách điện làm từ PVC – Polyvinyl Chloride.
Lớp PVC có nhiệm vụ cách ly phần mang điện với môi trường bên ngoài, hạn chế nguy cơ chạm chập và bảo vệ ruột dẫn trong quá trình sử dụng.
Đối với nhiều loại dây Cu/PVC theo tiêu chuẩn thông dụng, nhiệt độ làm việc của ruột dẫn có thể ở mức khoảng 70°C. Tuy nhiên, người sử dụng cần kiểm tra đúng thông số kỹ thuật của từng sản phẩm thay vì áp dụng một con số chung cho tất cả dây CV.
Đặc điểm nổi bật của dây điện CV
Khả năng dẫn điện tốt
Lõi đồng có điện trở suất thấp nên được sử dụng rộng rãi trong dây và cáp điện. Khi lựa chọn đúng tiết diện, dây có thể đáp ứng hiệu quả nhu cầu truyền tải điện trong hệ thống.
Kết cấu tương đối gọn
Dây CV cơ bản gồm ruột đồng và lớp cách điện PVC nên phù hợp với nhiều phương án đi dây cố định, đặc biệt là hệ thống sử dụng ống luồn, máng điện hoặc tủ điện.
Nhiều lựa chọn tiết diện
Trên thị trường có nhiều kích thước dây khác nhau, cho phép kỹ thuật viên lựa chọn theo từng mạch điện cụ thể.
Ví dụ, các tiết diện như 1,5 mm², 2,5 mm², 4 mm², 6 mm²… thường gặp trong các hệ thống điện. Tuy nhiên, không nên mặc định một tiết diện cụ thể cho một thiết bị nếu chưa tính toán dòng tải và điều kiện lắp đặt.
Dễ ứng dụng trong nhiều công trình
Dây ruột đồng cách điện PVC có thể được sử dụng cho nhiều mục đích từ hệ thống điện dân dụng đến đấu nối thiết bị và hệ thống điện công nghiệp, tùy theo thiết kế và thông số của từng dòng dây.
Dây điện CV được ứng dụng ở đâu?
Hệ thống điện nhà ở
Trong nhà ở, dây CV có thể được sử dụng trong các đường dây cố định phục vụ chiếu sáng, ổ cắm hoặc cấp điện cho từng nhánh tải khi tiết diện và thông số dây đáp ứng yêu cầu thiết kế.
Dây thường được bố trí trong ống luồn điện âm tường, âm trần hoặc các hệ thống bảo vệ phù hợp nhằm tăng tính an toàn và thẩm mỹ.
Công trình thương mại
Văn phòng, cửa hàng, trung tâm thương mại và các công trình dịch vụ có nhiều hệ thống chiếu sáng, ổ cắm và thiết bị điện. Dây CV có thể được sử dụng cho các mạch phù hợp theo bản vẽ thiết kế điện.
Nhà xưởng và hệ thống điện công nghiệp
Trong môi trường công nghiệp, dây CV có thể xuất hiện trong tủ điện, đường dây cấp nguồn hoặc đấu nối thiết bị.
Tuy nhiên, với khu vực có nhiệt độ cao, hóa chất, yêu cầu chống cháy, tải lớn hoặc điều kiện môi trường đặc biệt, cần lựa chọn loại dây/cáp chuyên dụng thay vì mặc định sử dụng CV thông thường.
Tủ điện và hệ thống điều khiển
Dây ruột đồng cách điện PVC cũng thường được dùng để thực hiện các đấu nối bên trong hoặc liên quan đến tủ điện khi thông số kỹ thuật phù hợp.
Việc lựa chọn tiết diện, màu dây và phương pháp đấu nối nên tuân thủ bản vẽ, tiêu chuẩn áp dụng và yêu cầu của từng hệ thống.
Cách chọn dây CV phù hợp với công trình
Không nên chọn dây điện chỉ dựa vào giá bán. Để hệ thống vận hành an toàn và ổn định, cần xem xét đồng thời nhiều yếu tố.
Xác định dòng điện của tải
Trước tiên cần xác định công suất và dòng điện mà đường dây phải cung cấp. Đây là cơ sở quan trọng để lựa chọn tiết diện dây.
Nếu tiết diện quá nhỏ so với tải, dây có thể nóng lên trong quá trình vận hành, làm giảm tuổi thọ lớp cách điện và tăng rủi ro mất an toàn.
Xem xét chiều dài đường dây
Đường dây càng dài thì vấn đề sụt áp càng cần được quan tâm. Vì vậy, hai hệ thống có cùng công suất chưa chắc đã sử dụng cùng một tiết diện dây nếu chiều dài tuyến khác nhau đáng kể.
Xác định phương pháp lắp đặt
Khả năng tải dòng của dây còn bị ảnh hưởng bởi cách thi công như:
- Đi trong ống âm tường
- Đi trong máng cáp
- Đi chung nhiều dây
- Đi trong không gian kín
- Điều kiện nhiệt độ môi trường
Do đó, các bảng chọn tiết diện chỉ nên được xem là thông tin tham khảo nếu chưa có đầy đủ điều kiện thiết kế.
Kiểm tra điện áp định mức và tiêu chuẩn
Người mua nên kiểm tra ký hiệu trên dây, điện áp định mức, tiết diện, thương hiệu và tiêu chuẩn sản xuất.
Các dòng dây Cu/PVC trên thị trường có thể áp dụng những tiêu chuẩn như TCVN hoặc IEC tương ứng. Việc chọn đúng sản phẩm theo hồ sơ kỹ thuật giúp hạn chế tình trạng sử dụng dây không phù hợp với công trình.
Dây CV và dây CXV khác nhau như thế nào?
CV và CXV đều là những ký hiệu rất quen thuộc nên người mua thường nhầm lẫn.
Điểm khác biệt quan trọng nằm ở vật liệu cách điện.
- CV: ruột dẫn đồng, cách điện PVC.
- CXV: ruột dẫn đồng, cách điện XLPE và tùy cấu tạo sản phẩm có thể có thêm lớp vỏ PVC.
XLPE thường có khả năng làm việc ở nhiệt độ ruột dẫn cao hơn PVC trong các dòng cáp được thiết kế tương ứng. Vì vậy, CXV thường xuất hiện ở nhiều hệ thống phân phối điện và công trình có yêu cầu tải cao hơn.
Tuy nhiên, không thể kết luận loại nào “tốt hơn” trong mọi trường hợp. Sản phẩm phù hợp phải dựa trên điện áp hệ thống, dòng tải, môi trường lắp đặt, tiêu chuẩn và thiết kế kỹ thuật.
Dây CV có thể chôn trực tiếp dưới đất không?
Đây là vấn đề cần đặc biệt lưu ý.
Không nên chỉ dựa vào ký hiệu “CV” để kết luận rằng dây có thể chôn trực tiếp dưới đất. Khả năng lắp đặt phụ thuộc vào cấu tạo cụ thể, hướng dẫn của nhà sản xuất và yêu cầu của thiết kế công trình.
Trong môi trường ngầm, dây còn chịu ảnh hưởng của độ ẩm, tác động cơ học và nhiều điều kiện khác. Vì vậy cần sử dụng loại dây/cáp phù hợp hoặc áp dụng phương án ống bảo vệ theo yêu cầu kỹ thuật.
Một số lưu ý khi thi công dây điện CV
Để hệ thống điện hoạt động ổn định, cần lưu ý:
- Không sử dụng dây có tiết diện thấp hơn yêu cầu của tải.
- Không dùng dây bị bong tróc hoặc hư hỏng lớp cách điện.
- Hạn chế mối nối không cần thiết trên tuyến dây.
- Đầu nối cần chắc chắn, đúng kỹ thuật.
- Sử dụng CB hoặc thiết bị bảo vệ có thông số phù hợp.
- Phân biệt dây pha, trung tính và tiếp địa theo quy ước của hệ thống.
- Không tự ý đấu nối khi không có kiến thức chuyên môn về điện.
Đối với hệ thống công suất lớn, điện 3 pha hoặc công trình công nghiệp, việc tính toán và thi công nên được thực hiện bởi người có chuyên môn.
Câu hỏi thường gặp về dây điện CV
Dây điện CV có phải dây đồng không?
Thông thường ký hiệu CV được dùng cho dây có ruột dẫn bằng đồng và cách điện PVC. Người mua vẫn nên kiểm tra thông tin của nhà sản xuất để xác định chính xác cấu tạo sản phẩm.
Dây CV 1,5 mm² và 2,5 mm² dùng cho mục đích gì?
Đây là những tiết diện thường gặp trong hệ thống điện dân dụng. Tuy nhiên, không nên chọn dây chỉ dựa vào kinh nghiệm truyền miệng. Cần tính dòng tải, chiều dài tuyến, phương pháp đi dây và các điều kiện môi trường trước khi quyết định.
Dây CV có dùng cho điện 3 pha được không?
Có thể sử dụng dây có thông số phù hợp trong hệ thống 3 pha nếu thiết kế điện cho phép. Việc lựa chọn phải dựa trên dòng tải, điện áp, tiết diện và phương pháp bảo vệ của toàn hệ thống.
Có nên chọn dây điện chỉ dựa vào giá?
Không. Bên cạnh giá thành cần quan tâm đến tiết diện thực tế, nguồn gốc, tiêu chuẩn, thông số kỹ thuật và mức độ phù hợp với công trình.
Mua dây điện và thiết bị điện tại Đức Vinh
Việc lựa chọn đúng dây điện ngay từ đầu có ý nghĩa quan trọng đối với độ ổn định và an toàn của toàn bộ hệ thống. Nếu chưa xác định được loại dây, tiết diện hoặc vật tư phù hợp, khách hàng nên cung cấp thông tin về công suất tải, mục đích sử dụng và điều kiện thi công để được tư vấn cụ thể.
Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp và tư vấn các giải pháp vật tư, thiết bị điện phục vụ nhu cầu dân dụng và công trình.
Thông tin liên hệ Đức Vinh:
- Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
- Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM
- Mã số thuế: 0317358651
- Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043
Liên hệ Đức Vinh để được hỗ trợ lựa chọn dây điện, dây cáp và thiết bị điện phù hợp với nhu cầu sử dụng thực tế của từng công trình.
Kết luận
Dây điện CV là loại dây có ruột dẫn bằng đồng và lớp cách điện PVC, được ứng dụng rộng rãi trong nhiều hệ thống điện dân dụng và công nghiệp. Ưu điểm của loại dây này là cấu tạo gọn, khả năng dẫn điện tốt và có nhiều lựa chọn tiết diện.
Tuy nhiên, để đảm bảo an toàn, người sử dụng cần lựa chọn dây dựa trên dòng tải, tiết diện, điện áp định mức, chiều dài tuyến, phương pháp lắp đặt và tiêu chuẩn kỹ thuật, thay vì chỉ dựa vào tên sản phẩm hoặc giá bán.
Lựa chọn đúng ngay từ giai đoạn thiết kế không chỉ giúp hệ thống điện vận hành ổn định mà còn góp phần hạn chế quá nhiệt, sụt áp và những rủi ro phát sinh trong quá trình sử dụng.
