Trong hệ thống điện dân dụng, dây nóng và dây nguội là hai thành phần quen thuộc nhưng không phải ai cũng hiểu đúng về chức năng và cách nhận biết. Việc xác định nhầm dây nóng, dây nguội khi lắp ổ cắm, công tắc hoặc sửa chữa hệ thống điện có thể khiến thiết bị hoạt động không đúng thiết kế, thậm chí tiềm ẩn nguy cơ điện giật.
Vậy dây nóng dây nguội là gì? Dây nóng màu gì, dây nguội màu gì và làm thế nào để phân biệt hai loại dây này? Trong bài viết dưới đây, Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh sẽ giúp bạn tìm hiểu chi tiết.
Dây nóng dây nguội là gì?
Trong hệ thống điện xoay chiều một pha thường sử dụng tại nhà ở, hai dây dẫn cơ bản là dây pha và dây trung tính. Trong cách gọi thông dụng, chúng thường được gọi là dây nóng và dây nguội.
Dây nóng là gì?
Dây nóng, còn được gọi là dây pha, thường có ký hiệu L (Line/Live). Đây là dây có điện áp so với dây trung tính hoặc đất trong điều kiện hệ thống hoạt động bình thường.
Trong mạng điện dân dụng 1 pha 220V, điện áp danh định giữa dây pha L và dây trung tính N khoảng 220V.
Do có khả năng gây điện giật khi tiếp xúc trực tiếp, dây nóng cần được đặc biệt chú ý trong quá trình kiểm tra, đấu nối và sửa chữa thiết bị điện.
Một số đặc điểm cơ bản của dây nóng:
- Ký hiệu thường gặp: L.
- Có điện áp so với dây trung tính và đất.
- Có thể nhận biết bằng thiết bị kiểm tra điện phù hợp.
- Không được chạm trực tiếp vào lõi dẫn điện khi hệ thống đang được cấp nguồn.
Dây nguội là gì?
Dây nguội thực chất là cách gọi phổ biến của dây trung tính, thường được ký hiệu là N (Neutral).
Trong mạch điện AC đang cấp tải, dây trung tính đóng vai trò tạo đường dẫn cho dòng điện quay về nguồn, hoàn thành mạch điện.
Một điểm rất quan trọng cần hiểu là:
Dây nguội không đồng nghĩa với dây hoàn toàn không có điện hoặc có thể chạm vào an toàn.
Ở một hệ thống được thiết kế và vận hành đúng, điện thế của dây trung tính thường gần với điện thế đất. Tuy nhiên, dây N vẫn có thể mang dòng điện khi tải đang hoạt động. Nếu hệ thống bị đấu sai, đứt dây trung tính hoặc xuất hiện sự cố, dây này cũng có thể xuất hiện điện áp nguy hiểm.
Vì vậy, không nên chủ quan khi thao tác với dây nguội.
Ký hiệu của dây nóng, dây nguội và dây tiếp địa
Ba ký hiệu thường gặp trong hệ thống điện là:
| Loại dây | Ký hiệu | Chức năng chính |
|---|---|---|
| Dây nóng/dây pha | L | Đưa điện từ nguồn đến tải |
| Dây nguội/dây trung tính | N | Tạo đường về cho dòng điện trong mạch |
| Dây tiếp địa bảo vệ | PE | Hỗ trợ bảo vệ an toàn khi xảy ra sự cố rò điện |
Trong hệ thống điện 3 pha, các dây pha có thể được ký hiệu L1, L2 và L3.
Người sử dụng cũng cần đặc biệt lưu ý rằng dây trung tính N và dây tiếp địa PE không phải là một. Hai loại dây này có chức năng khác nhau và không nên tự ý đấu chung tại vị trí sử dụng nếu không có thiết kế kỹ thuật phù hợp.

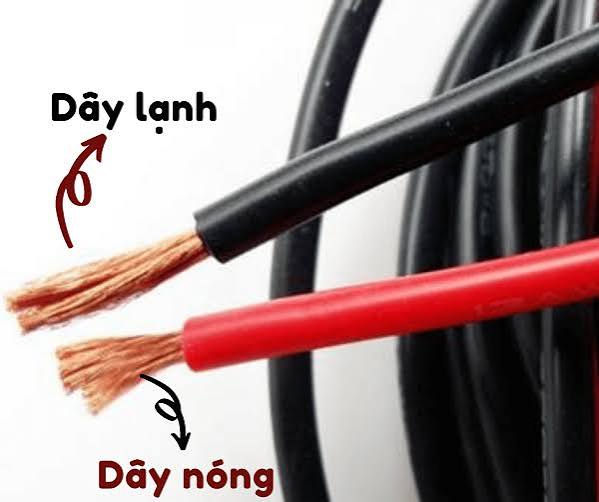

Dây nóng màu gì? Dây nguội màu gì?
Màu vỏ dây là một trong những yếu tố giúp kỹ thuật viên nhận diện dây dẫn thuận tiện hơn trong quá trình thi công và bảo trì.
Trong nhiều hệ thống hiện nay, có thể bắt gặp cách nhận diện:
- Dây trung tính N: thường sử dụng màu xanh lam.
- Dây bảo vệ PE: thường sử dụng màu xanh lá kết hợp vàng.
- Dây pha L: sử dụng màu khác với dây N và PE, tùy hệ thống và tiêu chuẩn áp dụng.
Tuy nhiên, bạn không nên chỉ dựa vào màu dây để khẳng định dây nào là dây nóng hoặc dây nguội.
Nguyên nhân là các công trình cũ, hệ thống từng sửa chữa hoặc đường dây không được thi công đúng quy ước có thể sử dụng màu không nhất quán.
Do đó, màu sắc chỉ nên được xem là yếu tố nhận diện ban đầu. Trước khi sửa chữa hoặc đấu nối, cần xác minh bằng thiết bị kiểm tra phù hợp.
Dây nóng và dây nguội có tác dụng gì?
Dây nóng và dây nguội cùng tham gia tạo thành mạch điện để thiết bị có thể hoạt động.
Vai trò của dây nóng
Dây nóng đảm nhiệm việc đưa điện năng từ nguồn đến thiết bị sử dụng điện như:
- bóng đèn;
- quạt;
- máy lạnh;
- tủ lạnh;
- máy bơm;
- ổ cắm;
- thiết bị gia dụng khác.
Khi thiết bị được đóng mạch, dòng điện đi qua tải và tiếp tục trở về nguồn thông qua dây trung tính.
Vai trò của dây nguội
Dây trung tính tạo đường trở về nguồn cho dòng điện trong hệ thống AC. Nhờ đó, mạch điện được hoàn chỉnh và tải có thể hoạt động bình thường.
Dây trung tính không phải dây tiếp địa. Đây là điểm rất dễ bị nhầm lẫn ở người không chuyên về điện.

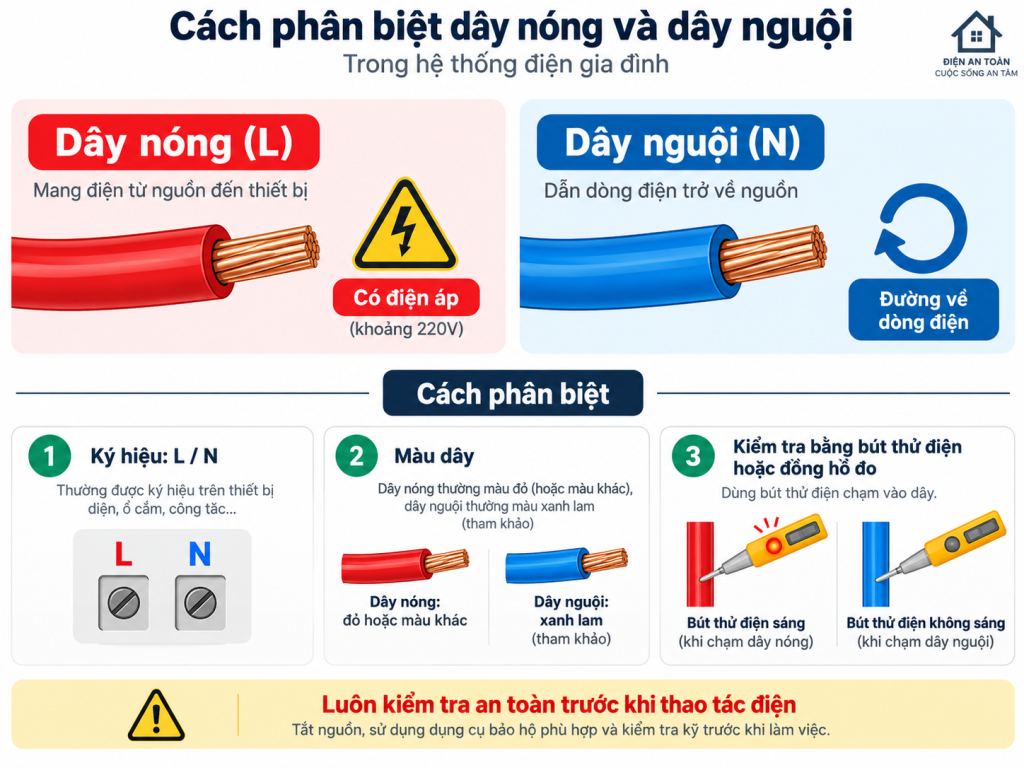

Phân biệt dây nóng và dây nguội bằng cách nào?
Có nhiều cách để nhận diện dây nóng và dây nguội. Tuy nhiên, vì việc kiểm tra có thể liên quan trực tiếp đến điện lưới, người thực hiện cần có kiến thức và dụng cụ phù hợp.
1. Phân biệt qua ký hiệu dây
Nếu hệ thống được đấu nối và đánh dấu đúng kỹ thuật:
- L: dây nóng/dây pha.
- N: dây nguội/dây trung tính.
- PE: dây bảo vệ tiếp địa.
Đây là phương pháp nhận biết đơn giản khi kiểm tra sơ đồ điện, terminal thiết bị hoặc các vị trí đã được đánh dấu rõ.
2. Nhận biết qua màu sắc
Màu dây có thể giúp khoanh vùng loại dây nhanh chóng.
Tuy nhiên, phương pháp này chỉ mang tính tham khảo. Với hệ thống cũ hoặc không rõ lịch sử thi công, tuyệt đối không mặc định rằng màu dây luôn được đấu đúng chức năng.
3. Sử dụng bút thử điện phù hợp
Bút thử điện là dụng cụ phổ biến để hỗ trợ nhận biết sự hiện diện của điện áp.
Với loại bút thử điện phù hợp và trong điều kiện kiểm tra đúng:
- dây pha thường làm thiết bị báo có điện;
- dây trung tính thông thường sẽ có biểu hiện khác dây pha.
Tuy nhiên, kết quả còn phụ thuộc loại bút thử điện và tình trạng của hệ thống. Vì vậy, người dùng không nên coi đây là phương pháp duy nhất để đánh giá toàn bộ tình trạng mạch điện.
4. Kiểm tra bằng đồng hồ đo điện
Đồng hồ vạn năng hoặc thiết bị đo điện chuyên dụng có thể giúp kiểm tra điện áp giữa các điểm trong mạch.
Về nguyên tắc, điện áp được đo giữa hai điểm, chẳng hạn giữa L và N hoặc giữa L và điểm tham chiếu thích hợp.
Phương pháp này cho kết quả rõ hơn nhưng đòi hỏi người thực hiện phải hiểu cách:
- lựa chọn đúng chức năng đo điện áp AC;
- chọn thang đo phù hợp;
- sử dụng que đo đúng cách;
- đọc và đánh giá kết quả đo.
Nếu không có kinh nghiệm làm việc với điện lưới, không nên tự thực hiện phép đo trên phần dẫn điện đang mang điện.
Dây nguội có điện không?
Có một quan niệm khá phổ biến rằng “dây nóng có điện còn dây nguội không có điện”. Đây là cách hiểu chưa đầy đủ.
Trong mạch có tải, dây trung tính N có thể mang dòng điện trở về nguồn. Ngoài ra, một số tình trạng bất thường như:
- đấu nối sai;
- dây trung tính bị đứt;
- tiếp xúc kém;
- hệ thống mất cân bằng;
- lỗi hệ thống điện;
có thể khiến điện thế trên dây trung tính trở nên nguy hiểm.
Do đó, nguyên tắc an toàn là không xem bất kỳ dây dẫn nào là an toàn để chạm trực tiếp chỉ dựa vào tên gọi “dây nguội”.
Dây nguội và dây tiếp đất có giống nhau không?
Không.
Dây nguội và dây tiếp địa có vai trò khác nhau.
Dây trung tính N tham gia vào mạch điện hoạt động bình thường và có thể mang dòng tải.
Trong khi đó, dây PE chủ yếu phục vụ mục đích bảo vệ an toàn, tạo điều kiện để dòng sự cố có đường dẫn phù hợp và các thiết bị bảo vệ có thể tác động theo thiết kế hệ thống.
Việc nhầm lẫn giữa N và PE có thể ảnh hưởng đến tính năng bảo vệ của hệ thống điện.
Đấu nhầm dây nóng và dây nguội có sao không?
Một số thiết bị AC vẫn có thể hoạt động khi L và N bị đảo vị trí. Tuy nhiên, điều đó không có nghĩa việc đấu ngược là đúng hoặc an toàn.
Ví dụ, trong một số mạch đèn, nếu công tắc lại ngắt dây N thay vì dây pha L thì bóng đèn có thể tắt nhưng một phần mạch phía sau công tắc vẫn có khả năng mang điện áp so với đất. Điều này làm tăng nguy cơ khi người dùng thay bóng hoặc sửa chữa.
Vì vậy, hệ thống điện nên được đấu đúng theo thiết kế và ký hiệu của nhà sản xuất.
Những lưu ý an toàn khi kiểm tra dây nóng dây nguội
Điện lưới có thể gây thương tích nghiêm trọng. Khi kiểm tra hoặc sửa chữa hệ thống điện, cần tuân thủ các nguyên tắc cơ bản:
- Ngắt CB hoặc nguồn cấp trước khi đấu nối và sửa chữa.
- Kiểm tra lại tình trạng mất điện bằng thiết bị phù hợp trước khi chạm vào dây dẫn.
- Không thao tác khi tay hoặc khu vực làm việc đang ẩm ướt.
- Sử dụng dụng cụ và thiết bị bảo hộ phù hợp.
- Không tự ý thay đổi dây N và PE.
- Không chỉ dựa vào màu dây để xác định dây pha.
- Với hệ thống phức tạp hoặc không rõ sơ đồ, nên nhờ thợ điện/kỹ thuật viên có chuyên môn kiểm tra.
Đặc biệt, người không có kinh nghiệm không nên tháo ổ cắm, tủ điện hoặc đo trực tiếp điện lưới khi hệ thống vẫn đang được cấp điện.
Câu hỏi thường gặp về dây nóng và dây nguội
Dây nóng ký hiệu là gì?
Dây nóng hay dây pha thường được ký hiệu là L. Hệ thống 3 pha có thể sử dụng ký hiệu L1, L2 và L3.
Dây nguội ký hiệu là gì?
Dây nguội hay dây trung tính thường được ký hiệu N.
Có thể xác định dây nóng chỉ bằng màu dây không?
Không nên. Màu sắc giúp nhận diện ban đầu nhưng hệ thống cũ hoặc từng sửa chữa có thể không tuân thủ quy ước. Cần kiểm tra lại bằng phương pháp phù hợp.
Dây nguội có làm điện giật không?
Trong điều kiện bất thường, dây trung tính vẫn có thể xuất hiện điện áp nguy hiểm. Vì vậy không được xem dây nguội là dây an toàn để chạm trực tiếp.
Dây nóng và dây nguội có phải cực dương, cực âm không?
Không nên hiểu như vậy. Điện dân dụng sử dụng dòng điện xoay chiều AC, vì vậy nên sử dụng khái niệm dây pha L và dây trung tính N thay cho cách gọi cực dương và cực âm vốn thường dùng trong mạch điện DC.
Đức Vinh – Đơn vị cung cấp dây điện và thiết bị điện tại TP.HCM
Việc lựa chọn dây dẫn và thiết bị điện đúng thông số không chỉ ảnh hưởng đến khả năng vận hành của hệ thống mà còn liên quan trực tiếp đến độ bền và an toàn khi sử dụng.
Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp và tư vấn các sản phẩm, vật tư phục vụ hệ thống điện dân dụng và công nghiệp. Khách hàng có nhu cầu lựa chọn dây điện, thiết bị đóng cắt, CB, thiết bị bảo vệ hoặc các vật tư điện liên quan có thể liên hệ Đức Vinh để được tư vấn theo nhu cầu thực tế của công trình.
Thông tin liên hệ Công ty Đức Vinh
- Công ty: CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH
- Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
- Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM
- Mã số thuế: 0317358651
- Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043
Kết luận
Hiểu rõ dây nóng dây nguội là gì là kiến thức nền tảng khi tìm hiểu về hệ thống điện. Dây nóng hay dây pha được ký hiệu L, trong khi dây nguội thực chất là dây trung tính N. Hai dây có chức năng khác nhau nhưng đều tham gia vào quá trình vận hành của mạch điện.
Để phân biệt dây nóng và dây nguội, có thể dựa vào ký hiệu, màu sắc và thiết bị kiểm tra chuyên dụng. Tuy nhiên, không nên chỉ nhìn màu dây để kết luận và đặc biệt không nên xem dây nguội là hoàn toàn không có điện. Với mọi hoạt động sửa chữa, đấu nối điện lưới, an toàn phải luôn được đặt lên hàng đầu.
