Hệ thống dây cáp điện được ví như “mạch máu” của một ngôi nhà, có nhiệm vụ truyền tải điện năng đến đèn chiếu sáng, ổ cắm, máy lạnh, bếp điện, máy nước nóng và nhiều thiết bị khác. Việc lựa chọn và sử dụng dây cáp điện không phù hợp có thể gây sụt áp, dây dẫn nóng, CB thường xuyên nhảy, giảm tuổi thọ thiết bị và làm tăng nguy cơ mất an toàn điện.
Vì vậy, ngay từ giai đoạn thiết kế và thi công, chủ nhà cần xác định đúng loại dây, tiết diện, công suất tải cũng như cách bố trí từng đường điện. Trong bài viết dưới đây, Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh sẽ hướng dẫn cách sử dụng dây cáp điện trong xây dựng nhà ở một cách dễ hiểu và thực tế.
Vì sao cần chọn đúng dây cáp điện khi xây dựng nhà ở?
Mỗi thiết bị điện trong gia đình có công suất và dòng điện khác nhau. Đèn LED chỉ tiêu thụ công suất tương đối nhỏ, trong khi bếp từ, máy nước nóng, máy lạnh hay máy bơm có thể yêu cầu dòng điện lớn hơn đáng kể.
Nếu sử dụng cùng một loại dây cho tất cả thiết bị mà không tính toán tải, hệ thống có thể gặp một số vấn đề như:
- Dây điện nóng khi sử dụng nhiều thiết bị cùng lúc.
- Điện áp cuối đường dây bị giảm, đặc biệt với tuyến dây dài.
- CB thường xuyên ngắt do quá tải.
- Dây cách điện nhanh xuống cấp.
- Gia tăng nguy cơ chập điện và cháy.
- Khó nâng cấp hệ thống điện trong tương lai.
Ngược lại, nếu chọn dây có tiết diện quá lớn so với nhu cầu, chi phí vật tư sẽ tăng không cần thiết.
Do đó, nguyên tắc quan trọng là chọn tiết diện dây theo tải thực tế, chiều dài tuyến và điều kiện lắp đặt, thay vì chỉ chọn theo kinh nghiệm hoặc giá thành.

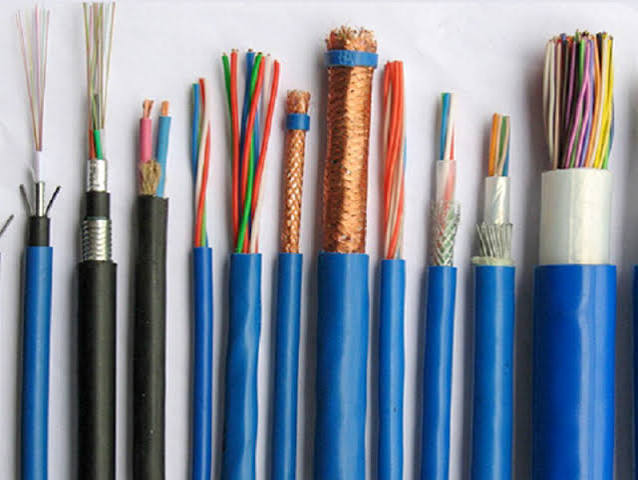

Các loại dây cáp điện thường sử dụng trong nhà ở
Trên thị trường hiện nay có nhiều dòng dây và cáp điện với ký hiệu khác nhau. Một số loại phổ biến trong công trình dân dụng gồm:

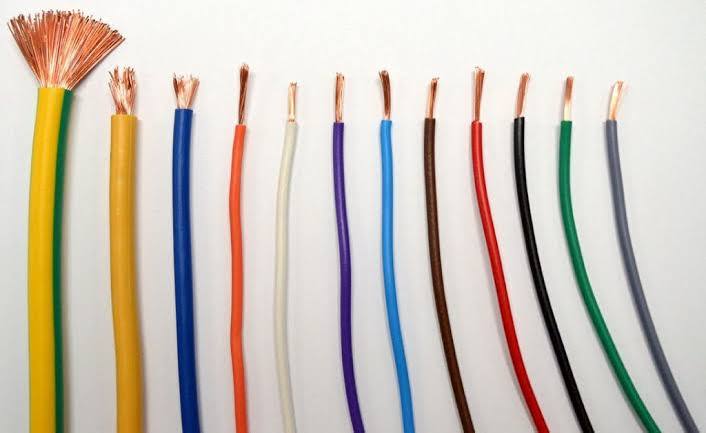

Dây điện CV
Dây CV thường có ruột dẫn bằng đồng và lớp cách điện PVC. Đây là loại dây được sử dụng phổ biến trong hệ thống điện dân dụng, thường được luồn trong ống điện âm tường, âm sàn hoặc đi trong tủ điện.
Dây CV có nhiều tiết diện như 1,5 mm², 2,5 mm², 4 mm², 6 mm²… để đáp ứng từng nhóm tải khác nhau.
Cáp CVV
Cáp CVV thường gồm ruột đồng, lớp cách điện PVC và lớp vỏ bảo vệ bên ngoài bằng PVC. Nhờ có thêm vỏ ngoài, cáp phù hợp với những tuyến điện cần khả năng bảo vệ cơ học tốt hơn so với dây đơn.
Cáp CXV
Cáp CXV sử dụng ruột dẫn đồng, lớp cách điện XLPE và vỏ PVC. Loại cáp này thường được sử dụng cho đường cấp điện chính hoặc những khu vực yêu cầu khả năng chịu nhiệt và tải tốt hơn tùy thiết kế.
Dây tiếp địa
Dây tiếp địa có nhiệm vụ dẫn dòng điện rò xuống hệ thống nối đất, góp phần bảo vệ người sử dụng và thiết bị khi xảy ra sự cố cách điện.
Đối với các thiết bị có vỏ kim loại như máy giặt, máy nước nóng, tủ lạnh, bếp điện hoặc máy lạnh, việc bố trí hệ thống tiếp địa đúng kỹ thuật là rất quan trọng.
Hướng dẫn chọn dây điện cho từng khu vực trong nhà
Không nên sử dụng một tiết diện dây duy nhất cho toàn bộ ngôi nhà. Hệ thống điện nên được chia thành nhiều nhánh theo nhóm tải.
Dây điện cho hệ thống chiếu sáng
Đèn LED, đèn âm trần, đèn trang trí và các thiết bị chiếu sáng thông thường có công suất tương đối thấp.
Trong nhiều công trình dân dụng, dây đồng tiết diện khoảng 1,5 mm² thường được sử dụng cho mạch chiếu sáng.
Tuy nhiên, cần tính tổng công suất của toàn bộ đèn trên từng mạch trước khi lựa chọn chính thức.
Dây điện cho ổ cắm
Ổ cắm có thể được sử dụng cho nhiều thiết bị khác nhau nên tải thực tế thường lớn hơn hệ thống chiếu sáng.
Tiết diện 2,5 mm² là lựa chọn thường gặp cho mạch ổ cắm dân dụng. Những ổ cắm dành riêng cho thiết bị công suất lớn cần được tính toán và bố trí mạch riêng.
Dây điện cho máy lạnh
Máy lạnh nên có một đường dây và CB riêng thay vì dùng chung với ổ cắm thông thường.
Tùy công suất máy lạnh, chiều dài tuyến dây và phương pháp lắp đặt, tiết diện thường được cân nhắc từ khoảng 2,5–4 mm² hoặc lớn hơn.
Dây điện cho bếp từ và thiết bị nhà bếp
Bếp từ, bếp điện, lò nướng và một số thiết bị nhà bếp có công suất lớn nên yêu cầu đường cấp điện riêng.
Tiết diện dây có thể từ 4–6 mm² hoặc lớn hơn, tùy tổng công suất của thiết bị.
Đặc biệt không nên đấu bếp công suất lớn vào ổ cắm và đường dây vốn chỉ được thiết kế cho tải nhỏ.
Dây điện cho máy nước nóng
Máy nước nóng là thiết bị có công suất tương đối lớn và hoạt động trong môi trường có độ ẩm cao.
Ngoài việc chọn dây đủ tải, hệ thống nên có:
- CB bảo vệ riêng.
- Thiết bị chống dòng rò phù hợp.
- Dây tiếp địa.
- Mối nối chắc chắn và được bảo vệ tốt.
Dây nguồn tổng của ngôi nhà
Đường dây cấp nguồn tổng phải chịu tải của nhiều thiết bị trong nhà nên không thể lựa chọn đơn giản dựa trên một con số cố định.
Cần xác định:
Tổng công suất → dòng điện dự kiến → điều kiện lắp đặt → chiều dài tuyến → tiết diện dây phù hợp.
Nhà càng nhiều tầng, nhiều máy lạnh, bếp điện và thiết bị công suất lớn thì yêu cầu đối với đường dây tổng càng cao.
Bảng tiết diện dây điện tham khảo trong nhà ở
| Khu vực/thiết bị | Tiết diện thường tham khảo |
|---|---|
| Đèn chiếu sáng | Khoảng 1,5 mm² |
| Ổ cắm thông thường | Khoảng 2,5 mm² |
| Máy lạnh | Khoảng 2,5–4 mm² hoặc theo công suất |
| Máy nước nóng | Khoảng 4–6 mm² hoặc theo công suất |
| Bếp từ/bếp điện | Khoảng 4–6 mm² hoặc lớn hơn |
| Máy bơm | Tính theo công suất động cơ |
| Dây nguồn tổng | Tính theo tổng tải |
| Dây tiếp địa | Chọn theo thiết kế hệ thống |
Lưu ý: Bảng trên chỉ mang tính tham khảo phổ biến, không phải thông số áp dụng cố định cho mọi công trình. Tiết diện dây thực tế cần được tính toán dựa trên tải, chiều dài, phương pháp đi dây, nhiệt độ môi trường và thiết bị bảo vệ.
Cách tính dây điện theo công suất
Một trong những bước quan trọng khi thiết kế điện nhà ở là xác định dòng điện của tải.
Với mạch điện xoay chiều một pha, có thể tham khảo công thức:
I = P / (U × cosφ)
Trong đó:
- I: dòng điện, đơn vị A.
- P: công suất tải, đơn vị W.
- U: điện áp, đơn vị V.
- cosφ: hệ số công suất của tải.
Ví dụ, nếu một nhóm thiết bị có tổng công suất khoảng 4.000 W, cần xác định dòng điện làm việc dự kiến rồi lựa chọn dây và CB tương ứng.
Tuy nhiên, không nên chỉ căn cứ vào công suất. Tuyến dây càng dài thì yếu tố sụt áp càng cần được quan tâm. Ngoài ra, khả năng tải của dây còn thay đổi tùy dây được đi trong ống, máng cáp, âm tường hay trong môi trường nhiệt độ cao.
Đối với những hệ thống có nhiều thiết bị công suất lớn, nên để kỹ thuật viên điện tính toán thay vì tự chọn dây bằng kinh nghiệm.
Nguyên tắc bố trí dây điện khi xây nhà
Chia mạch điện theo từng nhóm tải
Không nên gom tất cả thiết bị vào một CB duy nhất.
Một ngôi nhà có thể chia thành:
- Mạch đèn.
- Mạch ổ cắm.
- Mạch máy lạnh.
- Mạch bếp.
- Mạch máy nước nóng.
- Mạch máy bơm.
- Mạch từng tầng.
Việc phân chia này giúp cô lập sự cố dễ dàng hơn và thuận tiện khi bảo trì.
Thiết bị công suất lớn nên có đường riêng
Máy lạnh, máy nước nóng, bếp điện và thiết bị công suất lớn không nên dùng chung tuyến dây với hệ thống chiếu sáng hoặc các ổ cắm tải nhỏ.
Hạn chế mối nối âm tường
Mối nối là một trong những vị trí dễ phát sinh tiếp xúc kém và tăng nhiệt. Vì vậy nên hạn chế nối dây bên trong tường hoặc những vị trí không thể kiểm tra.
Nếu bắt buộc phải nối, nên đặt tại hộp nối có thể tiếp cận để kiểm tra và bảo trì.

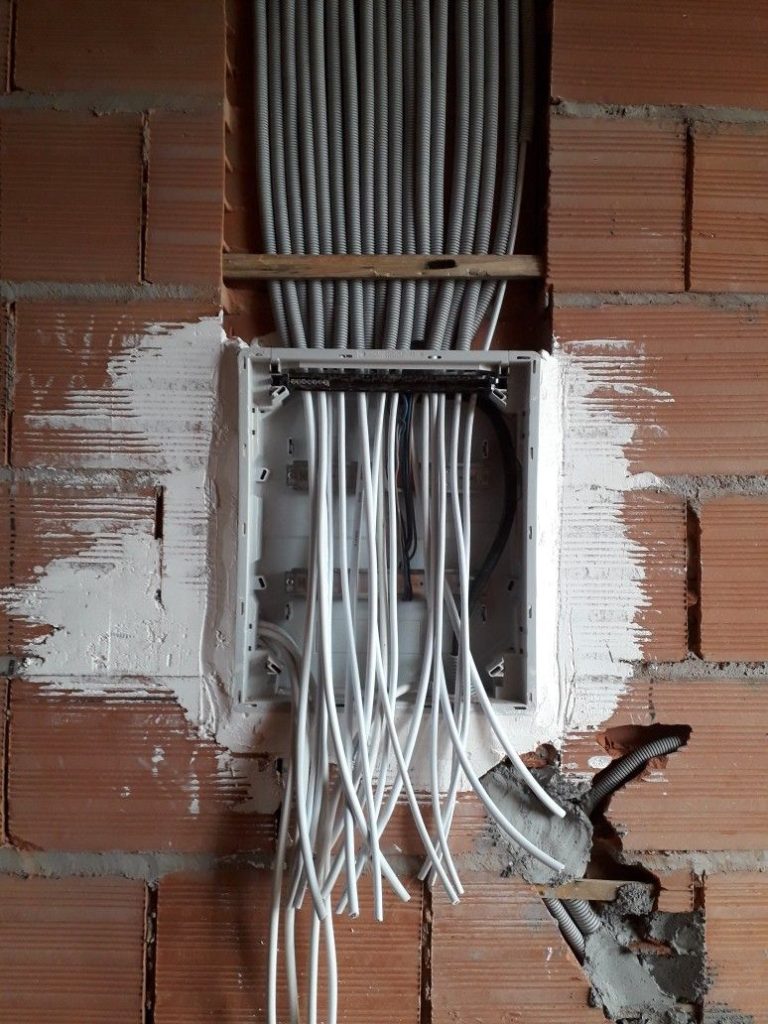

Sử dụng ống luồn dây
Dây điện âm tường nên được bảo vệ bằng ống luồn phù hợp để hạn chế tác động cơ học và thuận tiện hơn khi cần sửa chữa hoặc thay dây.
Bố trí dây tiếp địa
Không nên bỏ qua dây tiếp địa chỉ để tiết kiệm chi phí ban đầu. Đây là một phần quan trọng của hệ thống an toàn điện, đặc biệt với các thiết bị vỏ kim loại.
Những sai lầm thường gặp khi đi dây điện nhà ở
Trong quá trình tư vấn và lựa chọn vật tư điện, một số lỗi người dùng thường gặp bao gồm:
- Chọn dây quá nhỏ so với công suất thiết bị.
- Dùng chung một đường dây cho quá nhiều thiết bị công suất lớn.
- Chọn CB có dòng định mức quá lớn so với khả năng chịu tải của dây.
- Không bố trí dây tiếp địa.
- Nối dây ở những vị trí âm tường khó kiểm tra.
- Chỉ tính nhu cầu hiện tại mà không dự phòng thiết bị phát sinh.
- Mua dây điện không rõ nguồn gốc hoặc thông số kỹ thuật không minh bạch.
Đặc biệt, CB và tiết diện dây phải được lựa chọn đồng bộ. CB không chỉ bảo vệ thiết bị mà còn cần bảo vệ chính đường dây trước tình trạng quá dòng.
Nên dự phòng dây điện khi xây nhà như thế nào?
Khi thiết kế, nên tính đến khả năng gia đình sẽ lắp thêm máy lạnh, bếp điện, máy nước nóng hoặc các thiết bị thông minh trong tương lai.
Việc dự phòng hợp lý ngay từ lúc xây dựng thường ít tốn kém hơn so với đục tường và đi lại toàn bộ đường dây sau này.
Tuy nhiên, dự phòng không có nghĩa là chọn tiết diện quá lớn cho tất cả mạch. Nên dự phòng có tính toán và ưu tiên những khu vực có khả năng phát sinh tải.
Mua dây cáp điện và thiết bị điện tại Đức Vinh
Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp và tư vấn các sản phẩm vật tư, thiết bị phục vụ hệ thống điện dân dụng và công nghiệp.
Khi lựa chọn dây cáp điện, khách hàng nên cung cấp thông tin về công suất thiết bị, số tầng, chiều dài tuyến dây và nhu cầu sử dụng để được tư vấn phương án phù hợp hơn thay vì chỉ lựa chọn theo giá.
Thông tin liên hệ Đức Vinh
CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH
- Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
- Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM
- Mã số thuế: 0317358651
- Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043
Nếu chưa xác định được dây điện bao nhiêu mm² phù hợp cho máy lạnh, bếp, ổ cắm, máy bơm hoặc đường nguồn tổng, khách hàng có thể liên hệ Đức Vinh để được hỗ trợ lựa chọn sản phẩm dựa trên nhu cầu thực tế của công trình.
Kết luận
Sử dụng dây cáp điện đúng kỹ thuật là một trong những yếu tố quan trọng quyết định độ an toàn và ổn định của hệ thống điện nhà ở. Thay vì chọn một loại dây cho toàn bộ công trình, nên phân chia từng mạch theo công suất, lựa chọn tiết diện phù hợp và đồng bộ với thiết bị bảo vệ.
Đối với những tải lớn hoặc công trình có hệ thống điện phức tạp, việc tính toán nên được thực hiện bởi người có chuyên môn để đảm bảo khả năng tải, hạn chế sụt áp và nâng cao mức độ an toàn khi vận hành lâu dài.
