Rơ le Schneider EOCR-IFM420 dải 0.5-60A 100-240VAC/DC ngõ ra 4-20mA có màn hình LCD

Giới thiệu Rơ le Schneider EOCR-IFM420

Rơ le Schneider EOCR-IFM420 là dòng rơ le bảo vệ động cơ điện tử (Digital Motor Protection Relay) hiện đại, thuộc phân khúc cao cấp của thương hiệu Schneider Electric. Sản phẩm được thiết kế để cung cấp giải pháp bảo vệ toàn diện cho động cơ 3 pha và 1 pha trong các hệ thống công nghiệp khắt khe. Với sự tích hợp của bộ vi xử lý MCU, EOCR-IFM420 không chỉ dừng lại ở việc ngắt mạch khi có sự cố mà còn đóng vai trò như một thiết bị giám sát thông minh, giúp người vận hành nắm bắt trạng thái hệ thống theo thời gian thực.

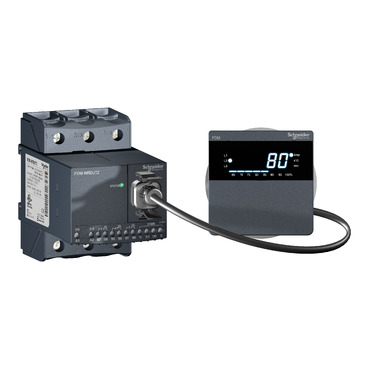

Điểm nổi bật của model này chính là thiết kế màn hình LCD rời (PDM), cho phép người dùng lắp đặt linh hoạt trên mặt tủ điện để dễ dàng quan sát thông số mà không cần mở tủ. Bên cạnh đó, việc tích hợp ngõ ra analog 4-20mA và truyền thông Modbus RTU giúp thiết bị dễ dàng kết nối với các hệ thống điều khiển trung tâm như PLC, SCADA, tối ưu hóa quy trình tự động hóa cho doanh nghiệp.

Thông số kỹ thuật chi tiết

Sản phẩm Rơ le Schneider EOCR-IFM420 sở hữu những thông số kỹ thuật ấn tượng, đáp ứng các tiêu chuẩn quốc tế về an toàn điện:

• Mã sản phẩm: EOCR-IFM420
• Thương hiệu: Schneider Electric
• Dải dòng bảo vệ: 0.5 – 60A (Đối với dòng trên 60A có thể sử dụng kết hợp với CT phụ)
• Điện áp nguồn điều khiển: 100 – 240VAC/DC
• Tần số định mức: 50/60 Hz
• Ngõ ra Analog: 4 – 20mA (tương ứng với dòng điện tải)
• Cổng truyền thông: RS-485 Modbus RTU
• Kiểu lắp đặt: Gắn thanh DIN-Rail 35mm hoặc bắt vít
• Màn hình hiển thị: LED 7 đoạn hiển thị dòng điện 3 pha và mã lỗi
• Tiếp điểm ngõ ra: 1NO + 1NC (3A/250VAC)
• Thời gian trễ khởi động (D-Time): 0 – 200 giây
• Thời gian trễ tác động quá dòng (O-Time): 0.2 – 30 giây

Chức năng bảo vệ mạnh mẽ

Rơ le Schneider EOCR-IFM420 được trang bị đầy đủ các tính năng bảo vệ vượt trội, giúp ngăn ngừa hư hại và kéo dài tuổi thọ cho động cơ:

• Bảo vệ quá dòng (Overcurrent): Ngắt mạch chính xác khi dòng điện vượt ngưỡng cài đặt.
• Bảo vệ thấp dòng (Undercurrent): Phát hiện tình trạng động cơ chạy không tải hoặc đứt dây truyền động.
• Bảo vệ mất pha (Phase Loss): Kích hoạt bảo vệ tức thời khi một trong các pha bị mất tín hiệu.
• Bảo vệ đảo pha (Phase Reversal): Ngăn chặn động cơ quay ngược gây hỏng hóc cơ khí.
• Bảo vệ mất cân bằng pha (Current Imbalance): Giám sát độ lệch dòng giữa các pha để tránh quá nhiệt cục bộ.
• Bảo vệ kẹt Rotor (Stall/Jam): Phát hiện và xử lý nhanh tình trạng động cơ bị kẹt cứng trong quá trình vận hành.
• Ghi nhớ lỗi: Lưu trữ thông tin của 3 lần sự cố gần nhất bao gồm nguyên nhân và trị số dòng điện tại thời điểm đó.

Lợi ích khi sử dụng Rơ le Schneider EOCR-IFM420

Việc đầu tư vào hệ thống bảo vệ sử dụng Rơ le Schneider EOCR-IFM420 mang lại nhiều giá trị thiết thực về cả kinh tế và vận hành:

Đầu tiên, thiết bị cung cấp độ chính xác cực cao nhờ công nghệ kỹ thuật số, loại bỏ những sai số thường gặp ở các dòng rơ le nhiệt truyền thống. Điều này giúp hệ thống hoạt động ổn định hơn, giảm thiểu các trường hợp ngắt mạch ảo gây gián đoạn sản xuất. Thứ hai, với màn hình LCD rời và khả năng hiển thị dòng điện thực tế, kỹ thuật viên có thể dễ dàng bảo trì phòng ngừa bằng cách theo dõi tải trọng của động cơ thường xuyên.

Đặc biệt, chức năng truyền thông Modbus và ngõ ra 4-20mA giúp doanh nghiệp chuyển đổi số mạnh mẽ trong quản lý năng lượng. Dữ liệu từ rơ le được truyền trực tiếp về phòng điều khiển trung tâm, giúp giám sát tập trung và phản ứng nhanh chóng với mọi biến động của hệ thống điện.

Ứng dụng thực tế

Nhờ dải tính năng đa dụng và độ bền bỉ cao, Rơ le Schneider EOCR-IFM420 là lựa chọn hàng đầu cho các ứng dụng:

• Hệ thống bơm nước: Bảo vệ máy bơm trong các tòa nhà, nhà máy xử lý nước thải tránh tình trạng chạy khô hoặc kẹt cánh quạt.
• Hệ thống quạt thông gió: Giám sát quạt hút công nghiệp, hệ thống HVAC trong các khu trung tâm thương mại.
• Máy nén khí và băng tải: Đảm bảo vận hành an toàn cho các hệ thống truyền động liên tục trong nhà máy sản xuất.
• Tủ điện điều khiển: Tích hợp trong các tủ MCC (Motor Control Center) hiện đại yêu cầu tính năng giám sát từ xa.
• Công nghiệp nặng: Sử dụng trong các nhà máy xi măng, sắt thép, thực phẩm và đồ uống nơi yêu cầu tính ổn định tuyệt đối.

Với sự kết hợp hoàn hảo giữa công nghệ tiên tiến của Pháp và quy trình sản xuất nghiêm ngặt tại Hàn Quốc, Rơ le Schneider EOCR-IFM420 chính là người vệ sĩ đáng tin cậy nhất cho mọi hệ thống truyền động điện của bạn.
