THIẾT BỊ CHỐNG CỘNG HƯỞNG SẮT TỪ

1. Thiết bị chống cộng hưởng sắt từ là gì?

Thiết bị chống cộng hưởng sắt từ là thiết bị bảo vệ được sử dụng nhằm loại bỏ hoặc giảm thiểu các xung quá áp không mong muốn, đồng thời chống lại các dao động cộng hưởng sắt từ xuất hiện trong máy biến điện áp đo lường loại cảm ứng VT/PT.

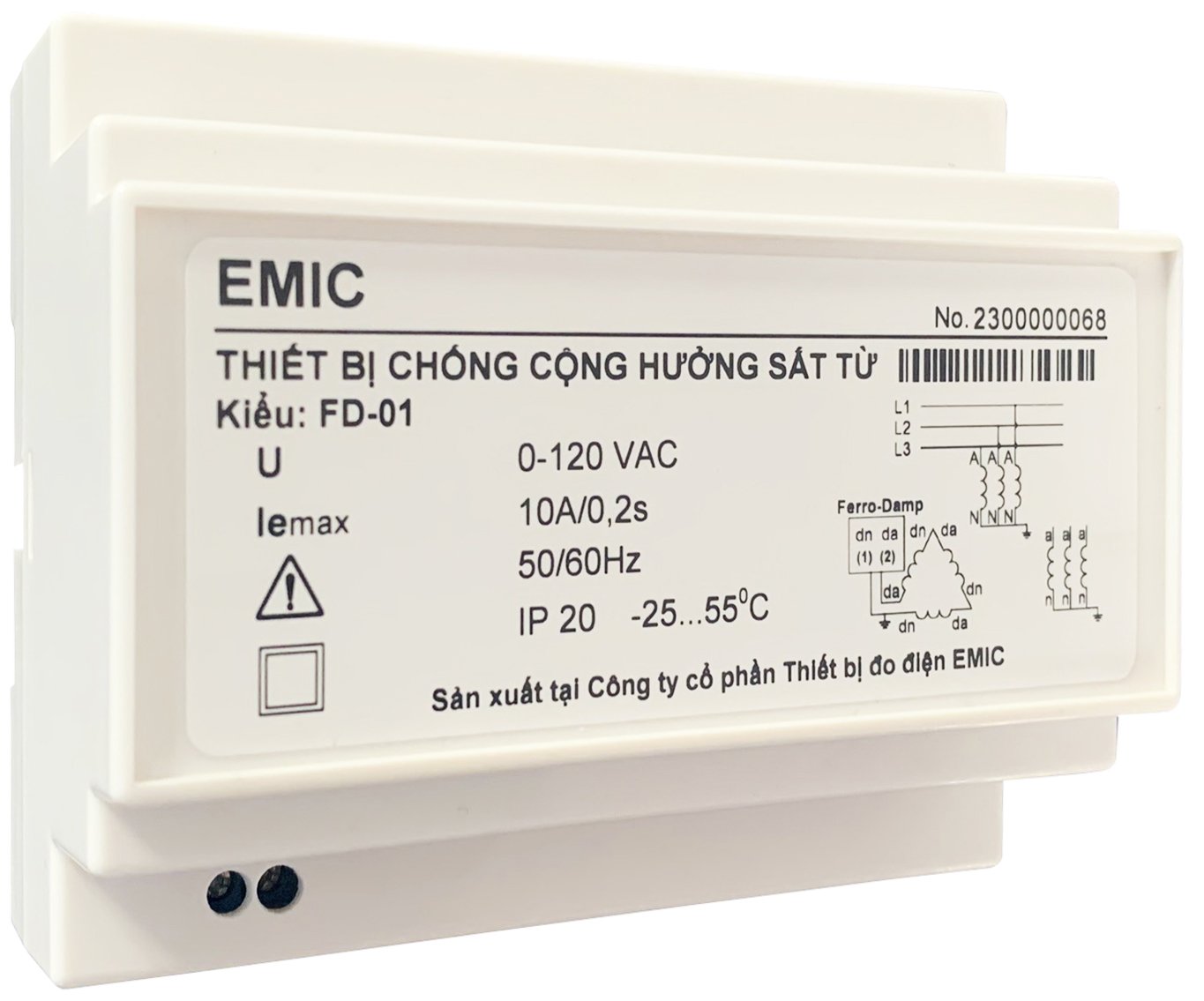

Theo thông tin sản phẩm của EMIC, thiết bị chống cộng hưởng sắt từ có kiểu FD-01.

Trong thực tế, cộng hưởng sắt từ là hiện tượng điện từ phi tuyến có thể hình thành do sự tương tác phức tạp giữa điện dung của hệ thống điện và đặc tính điện cảm phi tuyến của máy biến điện áp. Khi xuất hiện, hiện tượng này có thể làm điện áp và tần số dao động bất thường.

Do đó, trang bị giải pháp chống cộng hưởng phù hợp là một yếu tố cần được xem xét trong quá trình thiết kế và vận hành hệ thống đo lường trung thế.

2. Vì sao cần chống cộng hưởng sắt từ cho máy biến điện áp?

Máy biến điện áp VT/PT được sử dụng phổ biến trong các tủ điện trung thế, trạm biến áp và hệ thống đo lường – bảo vệ. Trong điều kiện vận hành bình thường, thiết bị làm việc ổn định theo các thông số thiết kế.

Tuy nhiên, khi xảy ra một số trạng thái đóng cắt hoặc biến động của lưới điện, điện dung của hệ thống có thể tương tác với điện cảm của máy biến điện áp và hình thành cộng hưởng.

Điểm đáng lưu ý là cộng hưởng sắt từ không đơn thuần là hiện tượng cộng hưởng tuyến tính thông thường. Do liên quan đến đặc tính phi tuyến của lõi từ, trạng thái dao động có thể phức tạp và gây ra những mức điện áp bất thường.

Những ảnh hưởng có thể liên quan đến cộng hưởng sắt từ gồm:

• Xuất hiện quá điện áp trên máy biến điện áp.
• Điện áp và tần số có thể dao động bất thường.
• Máy biến điện áp có nguy cơ bị quá nhiệt.
• Làm tăng ứng suất điện và nhiệt lên thiết bị.
• Ảnh hưởng đến độ ổn định của hệ thống đo lường và bảo vệ.
• Trong trường hợp nghiêm trọng có thể làm suy giảm cách điện hoặc gây hư hỏng thiết bị.

Chính vì vậy, thiết bị chống cộng hưởng sắt từ FD-01 có ý nghĩa trong việc hỗ trợ hạn chế những điều kiện bất lợi này.

3. Thiết bị chống cộng hưởng sắt từ FD-01 có tác dụng gì?

Theo thông tin được công bố cho sản phẩm, FD-01 thực hiện hai nhiệm vụ quan trọng.

Giảm thiểu các xung quá áp không mong muốn

Các biến động bất thường của hệ thống có thể tạo ra những xung điện áp gây ảnh hưởng đến máy biến điện áp đo lường.

FD-01 được thiết kế nhằm hỗ trợ loại bỏ hoặc giảm thiểu những xung quá áp không mong muốn, qua đó góp phần bảo vệ thiết bị VT/PT trước các trạng thái bất lợi của lưới điện.

Chống dao động cộng hưởng sắt từ

Đây là chức năng cốt lõi của thiết bị.

Khi hệ thống xuất hiện điều kiện thuận lợi để hình thành ferroresonance, thiết bị chống cộng hưởng được sử dụng nhằm cản trở và làm suy giảm các dao động cộng hưởng, hạn chế chúng duy trì và tác động kéo dài lên máy biến điện áp.

Nhờ đó, hệ thống có thể giảm nguy cơ xuất hiện tình trạng quá áp hoặc quá nhiệt do cộng hưởng sắt từ.

4. Nguyên lý ứng dụng thiết bị chống cộng hưởng trong mạch VT/PT

Trong hệ thống sử dụng ba máy biến điện áp đo lường một pha, cuộn dây điện áp dư có thể được đấu theo cấu hình tam giác hở (open-delta).

Tài liệu kỹ thuật liên quan của EMIC/GELEX Electric khuyến cáo sử dụng cuộn bảo vệ tam giác hở đối với máy biến điện áp đo lường một pha. Thiết bị chống cộng hưởng được bố trí trong mạch tam giác hở nhằm ngăn cản các dao động hồi phát.

Về bản chất ứng dụng, thiết bị tạo tải/damping thích hợp cho mạch để năng lượng của dao động cộng hưởng không tiếp tục duy trì ở mức nguy hiểm.

Việc lựa chọn sơ đồ đấu nối, cấu hình VT/PT và thiết bị chống cộng hưởng phải căn cứ vào thiết kế thực tế của hệ thống điện. Người sử dụng không nên tự đấu nối chỉ dựa trên thông tin giới thiệu sản phẩm mà cần tuân thủ tài liệu kỹ thuật và yêu cầu của đơn vị thiết kế, sản xuất.

5. Ưu điểm nổi bật của thiết bị chống cộng hưởng sắt từ FD-01

Một trong những ưu điểm đáng chú ý của FD-01 là thiết bị được phát triển chuyên biệt cho bài toán cộng hưởng sắt từ trên máy biến áp đo lường loại cảm ứng.

Hỗ trợ bảo vệ VT/PT: Thiết bị giúp giảm tác động của các xung quá áp và dao động cộng hưởng lên máy biến điện áp.

Thiết kế nhỏ gọn: FD-01 được giới thiệu là sản phẩm có kích thước nhỏ gọn, thuận tiện hơn trong quá trình bố trí và lắp đặt.

Khả năng ứng dụng linh hoạt: Thiết bị phù hợp với các máy biến áp đo lường cảm ứng khi cấu hình hệ thống đáp ứng yêu cầu kỹ thuật.

Góp phần nâng cao độ ổn định của hệ thống: Việc hạn chế cộng hưởng sắt từ giúp giảm một trong những nguyên nhân có thể gây quá áp và quá nhiệt cho VT/PT.

Giải pháp chuyên dụng: Thay vì xử lý hậu quả khi máy biến điện áp đã chịu tác động của ferroresonance, việc trang bị thiết bị chống cộng hưởng hướng tới kiểm soát nguy cơ ngay trong cấu hình bảo vệ của hệ thống.

6. Ứng dụng của thiết bị chống cộng hưởng sắt từ

FD-01 có thể được xem xét trong các hệ thống điện sử dụng máy biến điện áp đo lường cảm ứng VT/PT, chẳng hạn:

• Trạm biến áp trung thế.
• Tủ điện và tủ phân phối trung thế.
• Hệ thống đo lường điện năng.
• Hệ thống giám sát và bảo vệ lưới điện.
• Nhà máy và khu công nghiệp.
• Trạm phân phối điện của doanh nghiệp.
• Hệ thống sử dụng bộ ba VT/PT với mạch điện áp dư tam giác hở.

Tuy nhiên, việc có cần sử dụng FD-01 hay không phải được đánh giá dựa trên sơ đồ lưới, loại máy biến điện áp, phương án nối đất, điện dung hệ thống và yêu cầu bảo vệ thực tế.

7. Khi nào nên cân nhắc sử dụng thiết bị chống cộng hưởng sắt từ?

Không phải mọi hệ thống điện đều có mức độ rủi ro cộng hưởng sắt từ giống nhau.

Thiết bị chống cộng hưởng nên được đặc biệt quan tâm khi hệ thống sử dụng máy biến điện áp cảm ứng và cấu trúc mạng điện tồn tại điều kiện có khả năng hình thành ferroresonance.

Đối với các công trình đang trong giai đoạn thiết kế, kỹ sư có thể đánh giá nguy cơ cộng hưởng ngay từ đầu để lựa chọn cấu hình VT/PT và phương án chống cộng hưởng phù hợp.

Với hệ thống đang vận hành, nếu xuất hiện các dấu hiệu điện áp bất thường, VT/PT nóng bất thường hoặc đã từng xảy ra sự cố liên quan đến quá áp, cần tiến hành kiểm tra toàn diện. Không nên mặc định mọi hiện tượng quá áp đều do cộng hưởng sắt từ.

8. Lưu ý khi lựa chọn và lắp đặt FD-01

Thiết bị chống cộng hưởng liên quan trực tiếp đến hệ thống điện trung thế, vì vậy việc lựa chọn và lắp đặt cần được thực hiện đúng yêu cầu kỹ thuật.

Trước khi lựa chọn, khách hàng nên cung cấp các thông tin như:

Cấp điện áp hệ thống: Xác định chính xác hệ thống trung thế đang sử dụng.

Loại VT/PT: Kiểm tra model, tỷ số biến đổi, số cuộn thứ cấp và cấu hình cuộn điện áp dư.

Sơ đồ đấu nối: Đặc biệt cần xác định hệ thống có sử dụng mạch tam giác hở hay không.

Mục đích sử dụng: Xác định yêu cầu đo lường, bảo vệ và giám sát chạm đất của hệ thống.

Tài liệu kỹ thuật: Việc đấu nối phải tuân thủ hướng dẫn của nhà sản xuất và hồ sơ thiết kế điện của công trình.

Đối với thiết bị trung thế, khách hàng nên làm việc với đơn vị kỹ thuật có chuyên môn thay vì lựa chọn chỉ dựa trên tên gọi hoặc hình thức bên ngoài của sản phẩm.

9. Thiết bị chống cộng hưởng sắt từ FD-01 phù hợp với những đơn vị nào?

Sản phẩm đặc biệt phù hợp để các đơn vị hoạt động trong lĩnh vực điện lực, cơ điện và công nghiệp tham khảo, bao gồm nhà thầu M&E, đơn vị thiết kế tủ điện, nhà máy sản xuất, khu công nghiệp, đơn vị vận hành trạm biến áp và doanh nghiệp đang triển khai hệ thống đo lường – bảo vệ trung thế.

Đối với khách hàng chưa xác định chính xác cấu hình cần sử dụng, nên chuẩn bị sơ đồ nguyên lý hoặc thông tin VT/PT hiện có để đơn vị cung cấp hỗ trợ kiểm tra trước khi đặt hàng.

10. Mua thiết bị chống cộng hưởng sắt từ – liên hệ Đức Vinh

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp thông tin và hỗ trợ khách hàng lựa chọn thiết bị chống cộng hưởng sắt từ FD-01 phục vụ các hệ thống điện, trạm biến áp và công trình công nghiệp.

Khi liên hệ, khách hàng nên cung cấp model VT/PT, cấp điện áp, số lượng và yêu cầu kỹ thuật của dự án để được hỗ trợ xác định sản phẩm phù hợp, hạn chế tình trạng lựa chọn sai cấu hình.
