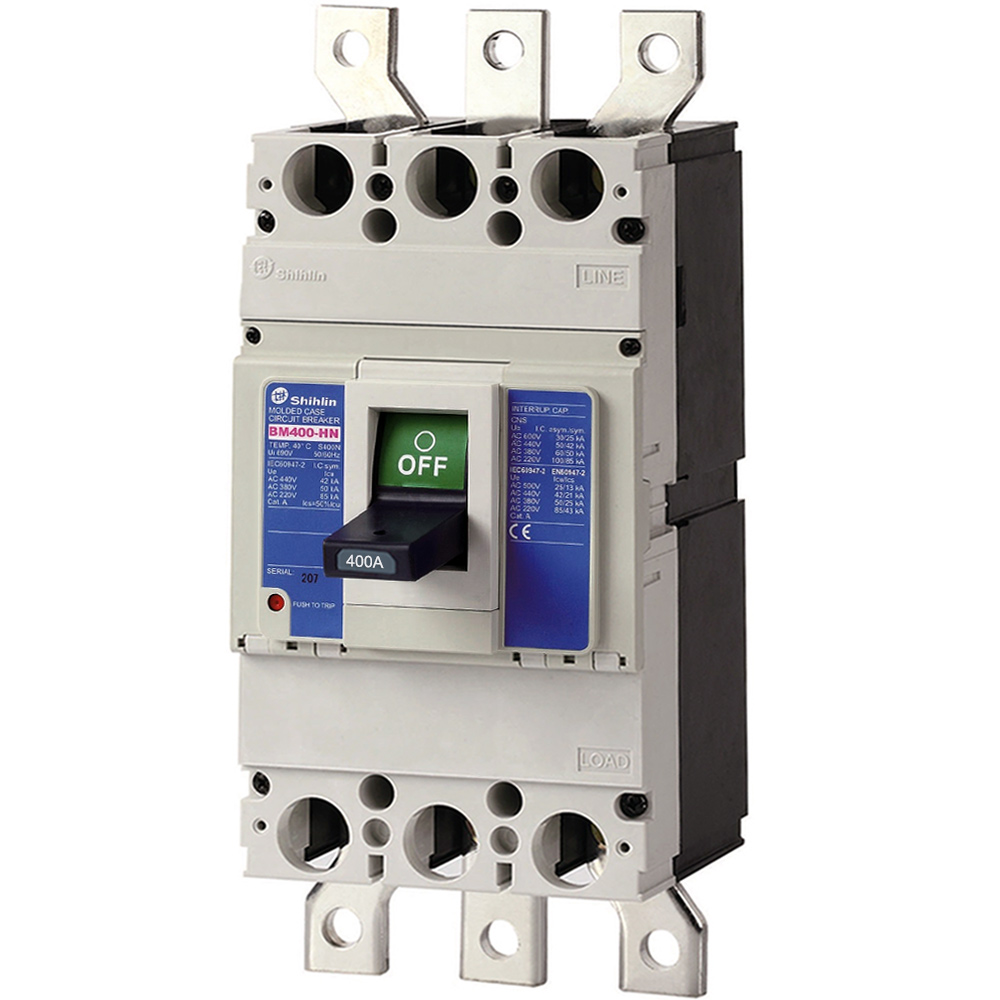

Aptomat khối không thanh đồng MCCB Shihlin BM400-HN 3P 400A 50kA

Trong các hệ thống điện công nghiệp, khả năng kiểm soát và ngắt dòng điện khi xảy ra quá tải hoặc ngắn mạch đóng vai trò quan trọng trong việc bảo vệ thiết bị và hạn chế sự cố lan rộng. Với những hệ thống sử dụng dòng tải lớn, việc lựa chọn MCCB có dòng định mức và khả năng cắt phù hợp là yếu tố cần được tính toán ngay từ giai đoạn thiết kế tủ điện.

Aptomat khối không thanh đồng MCCB Shihlin BM400-HN 3P 400A 50kA là thiết bị đóng cắt thuộc dòng BM400 của Shihlin, được thiết kế cho mạng điện 3 pha với dòng định mức 400A. Sản phẩm sở hữu khả năng cắt ngắn mạch 50kA tại AC 380/415V, bộ trip từ nhiệt và đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 & 8201-2.

Tổng quan MCCB Shihlin BM400-HN 3P 400A 50kA

MCCB BM400-HN 3P 400A 50kA có mã sản phẩm BM400HN3P400A, thuộc nhóm MCCB – Moulded Case Circuit Breaker, thường được gọi tại Việt Nam bằng các tên như aptomat khối, CB khối hoặc cầu dao dạng khối.

Sản phẩm sử dụng khung 400AF, cấu hình 3 cực (3P) và dòng điện định mức 400A tại 40°C, phù hợp với nhiều hệ thống điện 3 pha trong nhà máy, xưởng sản xuất, tủ điện tổng và hệ thống phân phối điện hạ thế.

Một trong những thông số đáng chú ý của BM400-HN là khả năng cắt ngắn mạch 50kA tại AC 380/415V. Ở điện áp AC 220/240V, khả năng cắt ngắn mạch đạt 85kA. Đây là cơ sở kỹ thuật quan trọng khi lựa chọn MCCB cho những vị trí có dòng sự cố dự kiến tương đối lớn.

Thông số kỹ thuật MCCB BM400-HN 3P 400A

Các thông số chính của Aptomat khối MCCB Shihlin BM400-HN 3P 400A 50kA gồm:

• Mã hàng: BM400HN3P400A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 400AF
• Số cực: 3P
• Dòng điện định mức In: 400A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 690VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt tại AC 380/415V: 50kA
• Khả năng cắt tại AC 220/240V: 85kA
• Ics: 50% Icu
• Bộ Trip: Từ nhiệt
• Kết nối: Hỗ trợ thanh cái đồng Busbar tùy chọn
• Kích thước: 140 x 257 x 103 mm
• Trọng lượng: Khoảng 5,7kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên giúp kỹ sư và đơn vị thi công dễ dàng đối chiếu MCCB với yêu cầu thiết kế của từng hệ thống điện cụ thể.

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng cốt lõi của MCCB Shihlin BM400-HN 3P 400A là bảo vệ hệ thống điện trước hai dạng sự cố phổ biến gồm quá tải và ngắn mạch.

Sản phẩm được trang bị bộ trip từ nhiệt. Cơ chế bảo vệ nhiệt hỗ trợ xử lý tình trạng dòng điện vượt quá mức cho phép trong một khoảng thời gian, trong khi cơ chế từ tính đáp ứng với tình trạng dòng điện tăng mạnh khi xuất hiện sự cố ngắn mạch.

Khi phát hiện điều kiện sự cố đạt đến ngưỡng tác động, MCCB thực hiện ngắt mạch nhằm cô lập phần hệ thống gặp vấn đề. Điều này góp phần bảo vệ dây dẫn, thiết bị đóng cắt, bảng điều khiển và các thiết bị điện phía sau MCCB.

Khả năng cắt ngắn mạch 50kA tại AC 380/415V

Đối với MCCB công nghiệp, khả năng cắt ngắn mạch là một trong những thông số cần được quan tâm hàng đầu.

BM400-HN 3P 400A có Icu đạt 50kA tại điện áp AC 380/415V. Điều này cho phép sản phẩm được cân nhắc cho các hệ thống phân phối điện có dòng ngắn mạch dự kiến cao, với điều kiện các thông số thiết kế thực tế phù hợp với đặc tính của MCCB.

Tại điện áp AC 220/240V, khả năng cắt ngắn mạch của thiết bị đạt 85kA.

Khi lựa chọn MCCB, không nên chỉ dựa trên dòng định mức 400A. Kỹ sư cần đồng thời tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt và đối chiếu với Icu, Ics cùng các yêu cầu phối hợp bảo vệ của toàn hệ thống.

Thiết kế vỏ cách điện và khả năng thích nghi với môi trường công nghiệp

MCCB BM400-HN sử dụng vỏ hộp làm từ vật liệu nhựa tổng hợp cách điện, giúp bao bọc các bộ phận đóng cắt bên trong và hỗ trợ nâng cao mức độ an toàn khi thiết bị được lắp đặt đúng kỹ thuật.

Các phần kim loại chính được xử lý chống ăn mòn. Bên cạnh đó, thiết kế còn chú trọng khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước.

Những đặc điểm này đặc biệt hữu ích khi MCCB được ứng dụng trong tủ điện công nghiệp, nơi thiết bị thường phải vận hành trong thời gian dài và chịu ảnh hưởng của điều kiện môi trường sản xuất.

Hỗ trợ kết nối Busbar tùy chọn

Một ưu điểm khác của MCCB Shihlin BM400-HN 3P 400A 50kA là khả năng kết nối với thanh cái đồng – Busbar theo cấu hình tùy chọn.

Trong các tủ điện công suất lớn, busbar thường được sử dụng để phân phối dòng điện giữa các thiết bị đóng cắt. Việc MCCB hỗ trợ phương án kết nối này giúp thiết bị thuận tiện hơn khi tích hợp vào hệ thống tủ điện công nghiệp.

Phiên bản được đề cập là aptomat khối không thanh đồng, do đó người sử dụng cần kiểm tra cấu hình và phụ kiện thực tế khi đặt hàng nếu hệ thống yêu cầu thanh cái hoặc phụ kiện kết nối riêng.

Ứng dụng của MCCB BM400-HN 3P 400A

Nhờ cấu hình 3P, dòng định mức 400A và khả năng cắt 50kA tại AC 380/415V, MCCB BM400-HN 3P 400A có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng phổ biến gồm:

• Tủ điện tổng và tủ phân phối điện.
• Hệ thống điện trong nhà máy, nhà xưởng sản xuất.
• Bảng điều khiển và hệ thống thiết bị đóng cắt.
• Mạng phân phối điện công nghiệp.
• Hệ thống điện hạ thế có yêu cầu bảo vệ quá tải và ngắn mạch.
• Các hệ thống điện công nghiệp nhỏ và công trình có thông số kỹ thuật phù hợp.

Để đạt hiệu quả bảo vệ, MCCB cần được lựa chọn dựa trên dòng tải, tiết diện dây dẫn, dòng ngắn mạch dự kiến, điện áp hệ thống và phương án phối hợp với các thiết bị bảo vệ khác.

Tiêu chuẩn IEC/EN và JIS

Aptomat khối MCCB Shihlin BM400-HN 3P 400A 50kA được sản xuất đáp ứng IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn quan trọng liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ áp. Việc đối chiếu tiêu chuẩn là một trong những yếu tố giúp kỹ sư, nhà thầu và đơn vị thiết kế đánh giá khả năng phù hợp của thiết bị đối với yêu cầu kỹ thuật của dự án.

Bên cạnh tiêu chuẩn, người mua vẫn cần kiểm tra đầy đủ catalogue, thông số kỹ thuật và điều kiện vận hành trước khi đưa thiết bị vào sử dụng.

Vì sao nên lựa chọn MCCB Shihlin BM400-HN 3P 400A?

Điểm nổi bật của MCCB Shihlin BM400-HN 3P 400A 50kA nằm ở sự kết hợp giữa dòng định mức lớn, khả năng cắt ngắn mạch cao và chức năng bảo vệ từ nhiệt.

Thiết bị có dòng định mức 400A, phù hợp với các nhánh phân phối điện có tải lớn. Khả năng cắt 50kA tại AC 380/415V hỗ trợ đáp ứng nhu cầu bảo vệ trong nhiều hệ thống điện công nghiệp.

Ngoài ra, thiết bị có điện áp cách điện định mức 690VAC, điện áp xung định mức 8kV, tần số hoạt động 50/60Hz và hỗ trợ phương án kết nối Busbar tùy chọn. Kích thước 140 x 257 x 103mm cũng là thông tin quan trọng để kỹ sư bố trí không gian trong tủ điện.

Lưu ý khi lựa chọn và lắp đặt BM400-HN 3P 400A

MCCB không nên được lựa chọn chỉ dựa trên thương hiệu hoặc dòng điện định mức. Trước khi sử dụng BM400-HN 3P 400A, cần xác định chính xác dòng tải của hệ thống, dòng ngắn mạch dự kiến, điện áp vận hành và đặc tính của dây dẫn.

Với dòng định mức 400A, hệ thống dây dẫn, đầu nối và thanh cái phải được lựa chọn phù hợp. Các mối nối cần đảm bảo chắc chắn và đúng yêu cầu kỹ thuật nhằm hạn chế hiện tượng phát nhiệt bất thường tại điểm tiếp xúc.

Việc lắp đặt, kiểm tra và bảo trì MCCB nên được thực hiện bởi người có chuyên môn về điện và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất cũng như quy định an toàn điện áp dụng cho công trình.
