Aptopmat khối không thanh đồng MCCB Shihlin BM 400-CN 3P 400A 25kA

Tổng quan MCCB Shihlin BM400-CN 3P 400A 25kA

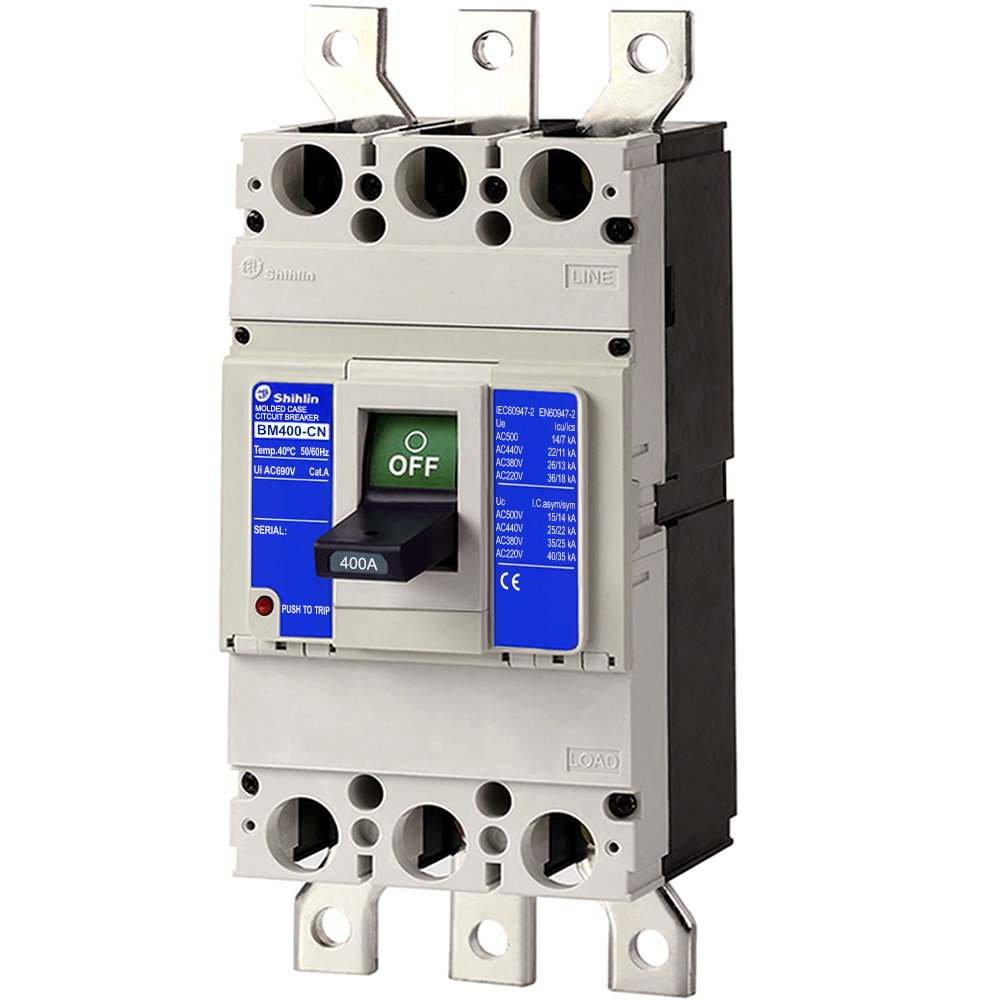

MCCB BM400-CN 3P 400A 25kA có mã hàng BM400CN3P400A, thuộc thương hiệu Shihlin – Đài Loan. Sản phẩm còn được gọi với nhiều tên quen thuộc như aptomat khối, CB khối, cầu dao dạng khối hoặc MCCB.

MCCB được thiết kế với 3 cực (3P), phù hợp với các hệ thống điện 3 pha. Dòng điện định mức In đạt 400A tại 40°C, trong khi điện áp hoạt động định mức Ue đạt 500VAC và điện áp cách điện định mức Ui lên đến 690VAC.

Một điểm đáng chú ý của BM400-CN 3P 400A là khả năng cắt dòng ngắn mạch đạt 25kA tại AC 380/415V và 35kA tại AC 220/240V. Các thông số này cần được đối chiếu với đặc điểm thực tế của hệ thống điện khi lựa chọn MCCB.

Thông số kỹ thuật MCCB BM400-CN 3P 400A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB Shihlin BM400-CN 3P 400A 25kA
• Mã hàng: BM400CN3P400A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 400AF
• Số cực: 3P
• Dòng điện định mức (In): 400A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 690VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 25kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 35kA
• Bộ trip: Từ nhiệt
• Ics: 50% Icu
• Kết nối: Thanh cái đồng Busbar (tùy chọn)
• Kích thước: 140 × 257 × 103 mm
• Trọng lượng: Khoảng 5,7kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên là cơ sở quan trọng để kỹ sư, đơn vị thi công hoặc người phụ trách hệ thống điện đánh giá khả năng tương thích của MCCB với tải và thiết kế tủ điện.

Đặc điểm nổi bật của MCCB Shihlin BM400-CN 3P 400A

Vỏ cách điện bằng nhựa tổng hợp

MCCB BM400-CN sử dụng vỏ hộp bằng vật liệu nhựa tổng hợp có khả năng cách điện. Thiết kế dạng khối giúp bảo vệ các thành phần bên trong đồng thời phù hợp với môi trường lắp đặt trong tủ điện và bảng điều khiển.

Các chi tiết kim loại được xử lý chống ăn mòn

Những bộ phận kim loại chính của thiết bị được xử lý nhằm hạn chế tình trạng ăn mòn trong quá trình sử dụng. Đặc điểm này góp phần hỗ trợ độ bền của thiết bị khi làm việc lâu dài trong môi trường công nghiệp.

Bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước

Các phụ kiện của MCCB được thiết kế có khả năng bảo vệ chống ngưng tụ hơi nước. Đây là yếu tố hữu ích đối với thiết bị điện hoạt động trong những môi trường có sự thay đổi về nhiệt độ và độ ẩm.

Trang bị bộ trip từ nhiệt

MCCB Shihlin BM400-CN 3P 400A sử dụng bộ trip từ nhiệt, hỗ trợ thiết bị phản ứng trước hai nhóm sự cố quan trọng là quá tải và ngắn mạch.

Cơ chế bảo vệ nhiệt được sử dụng để phát hiện tình trạng dòng điện vượt mức trong một khoảng thời gian, trong khi cơ chế từ tính hỗ trợ tác động khi xuất hiện dòng ngắn mạch lớn. Sự kết hợp này giúp MCCB thực hiện chức năng bảo vệ mạch điện trong quá trình vận hành.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng chính của aptomat khối MCCB Shihlin BM400-CN 3P 400A là ngắt mạch khi hệ thống xuất hiện điều kiện bất thường nằm trong phạm vi bảo vệ của thiết bị.

Khi dòng điện vượt quá mức cho phép trong thời gian nhất định, bộ trip nhiệt có thể tác động để hạn chế ảnh hưởng của tình trạng quá tải. Trong trường hợp xảy ra ngắn mạch với dòng sự cố tăng mạnh, cơ cấu bảo vệ từ tính hỗ trợ MCCB thực hiện ngắt mạch.

Tại điện áp AC 380/415V, BM400-CN có khả năng cắt ngắn mạch định mức 25kA. Ở AC 220/240V, thông số này đạt 35kA. Do đó, khi lựa chọn MCCB, cần tính toán dòng ngắn mạch dự kiến tại vị trí lắp đặt để bảo đảm khả năng cắt của thiết bị đáp ứng yêu cầu hệ thống.

Tiêu chuẩn kỹ thuật của MCCB BM400-CN

MCCB BM400-CN được sản xuất đáp ứng các tiêu chuẩn được cung cấp gồm:

IEC/EN 60947-2 – tiêu chuẩn liên quan đến máy cắt trong hệ thống thiết bị đóng cắt và điều khiển hạ áp.

Bên cạnh đó, sản phẩm còn đáp ứng JIS 8370 và JIS 8201-2.

Việc lựa chọn thiết bị đáp ứng các tiêu chuẩn kỹ thuật rõ ràng giúp kỹ sư và đơn vị thi công có thêm cơ sở khi thiết kế, lựa chọn và nghiệm thu thiết bị cho hệ thống điện.

Ứng dụng của MCCB Shihlin BM400-CN 3P 400A

Với cấu hình 3P, dòng định mức 400A và khả năng cắt 25kA tại AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện phân phối tổng và tủ điện phân phối nhánh.
• Hệ thống điện trong nhà máy, xưởng sản xuất.
• Bảng điều khiển và hệ thống thiết bị đóng cắt.
• Hệ thống phân phối điện 3 pha.
• Mạng điện công nghiệp và công nghiệp quy mô nhỏ.
• Các hệ thống điện hạ thế có thông số kỹ thuật phù hợp.

Việc lựa chọn thiết bị cần dựa trên dòng tải thực tế, điện áp vận hành, dòng ngắn mạch dự kiến, điều kiện môi trường và yêu cầu phối hợp bảo vệ của toàn bộ hệ thống.

Vì sao MCCB BM400-CN 3P 400A phù hợp với hệ thống điện công nghiệp?

BM400-CN 3P 400A sở hữu nhiều đặc điểm phù hợp với yêu cầu của hệ thống phân phối điện công nghiệp: khung 400AF, dòng định mức 400A, 3 cực, bộ trip từ nhiệt và khả năng cắt ngắn mạch 25kA tại 380/415V.

Ngoài khả năng bảo vệ quá tải và ngắn mạch, thiết bị còn có vỏ cách điện bằng nhựa tổng hợp, các thành phần kim loại chính được xử lý chống ăn mòn và hỗ trợ kết nối thanh cái đồng Busbar tùy theo cấu hình lắp đặt.

Kích thước 140 × 257 × 103mm cũng là thông tin cần lưu ý khi bố trí thiết bị trong tủ điện, đặc biệt đối với những hệ thống yêu cầu tối ưu không gian lắp đặt và khoảng cách an toàn.

Lưu ý khi lựa chọn và lắp đặt MCCB BM400-CN

Để MCCB hoạt động đúng chức năng, không nên lựa chọn thiết bị chỉ dựa trên dòng định mức 400A. Người thiết kế cần xem xét đồng thời dòng tải, tiết diện dây dẫn hoặc thanh cái, điện áp hệ thống và dòng ngắn mạch tại điểm lắp đặt.

Đặc biệt, khả năng cắt Icu của MCCB phải phù hợp với dòng ngắn mạch dự kiến của hệ thống. Đồng thời cần quan tâm đến Ics, khả năng phối hợp với các thiết bị bảo vệ phía trước và phía sau cũng như đặc tính của tải.

Việc lắp đặt, đấu nối và kiểm tra MCCB nên được thực hiện bởi kỹ thuật viên hoặc người có chuyên môn về điện, tuân thủ tài liệu kỹ thuật của nhà sản xuất và các quy định an toàn điện áp dụng cho công trình.
