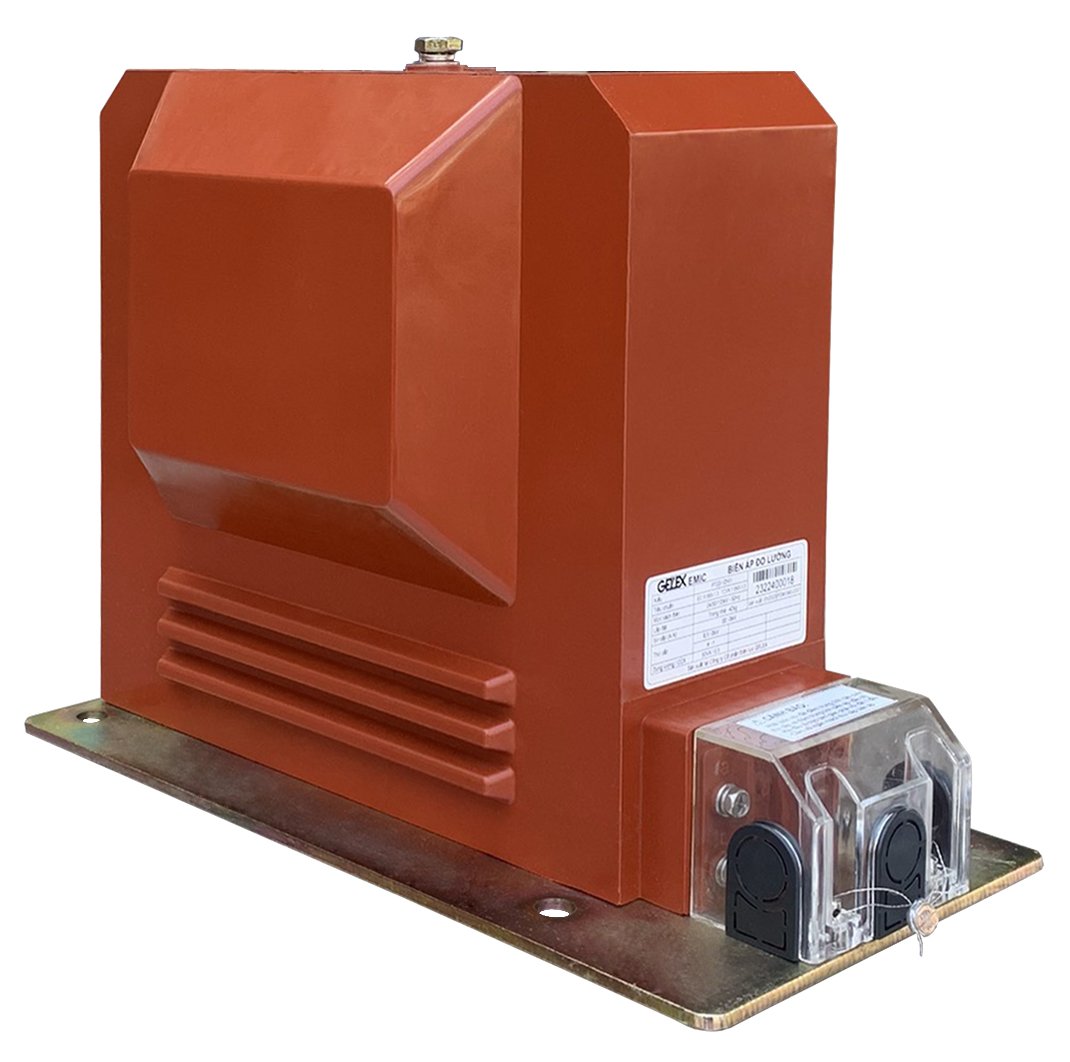

Biến điện áp trung thế 1 pha trong nhà 22kV PT22-1ZHIXX EM6D02

Tổng quan về biến điện áp PT22-1ZHIXX EM6D02

Biến điện áp hay Potential Transformer – PT là thiết bị có nhiệm vụ biến đổi điện áp ở phía trung thế về một mức điện áp thứ cấp phù hợp để phục vụ đo lường, giám sát hoặc đưa tín hiệu đến các thiết bị bảo vệ.

Đối với hệ thống điện 22kV, việc đưa trực tiếp điện áp trung thế vào đồng hồ đo hoặc thiết bị điều khiển là không phù hợp. Vì vậy, biến điện áp đóng vai trò trung gian, tạo ra tín hiệu điện áp thứ cấp theo tỷ lệ xác định.

Theo catalogue EM6D02.07-2025, dòng PTx-1ZHIxx là máy biến điện áp trung thế trong nhà. Trong cách ký hiệu sản phẩm:

• PT: máy biến điện áp.
• 22: phiên bản có điện áp cao nhất cho thiết bị 24kV.
• 1ZH: loại 1 pha, 1 sứ.
• I: sử dụng trong nhà.
• 1 hoặc 2: thể hiện cấu hình 1 tỷ số hoặc 2 tỷ số.
• P: phiên bản có cuộn dây bảo vệ; cấu hình không có ký hiệu P là loại không có cuộn bảo vệ.

Nhờ cách mã hóa này, người sử dụng có thể xác định tương đối nhanh cấu hình sản phẩm trước khi lựa chọn cho công trình.

Thông số kỹ thuật nổi bật của PT22-1ZHIXX

Theo tài liệu kỹ thuật EM6D02.07-2025, dòng biến điện áp PTx-1ZHIxx có các thông số đáng chú ý như sau:

Thông số	Giá trị/Đặc điểm
Kiểu thiết bị	Biến điện áp trung thế
Kết cấu	1 pha – 1 sứ
Môi trường lắp đặt	Trong nhà
Điện áp cao nhất cho thiết bị phiên bản 22kV	24kV
Điện áp sơ cấp định mức	Có các cấu hình 12.000V; 12.600V; 22.000/√3V; 23.000/√3V…
Điện áp thứ cấp định mức	100V; 110V; 120V; 100/√3V; 110/√3V; 100/3V; 110/3V…
Tần số định mức	50Hz
Điện áp thử tần số công nghiệp 1 phút ở cấp 24kV	50kV
Điện áp thử xung sét ở cấp 24kV	125kV
Phụ tải/cấp chính xác đo lường	10–50VA / cấp 0.5–1
Phụ tải/cấp chính xác bảo vệ	10–100VA / 3P
Khối lượng tham khảo	Khoảng 42kg
Nhiệt độ môi trường	-5°C đến 45°C
Độ cao lắp đặt	Không vượt quá 1.500m
Độ ẩm tương đối trung bình trong 24 giờ	Không vượt quá 95%

Các thông số cụ thể của từng biến thể cần được xác nhận theo mã đặt hàng và yêu cầu kỹ thuật thực tế của công trình.

Kết cấu đúc epoxy chân không

Một trong những đặc điểm đáng chú ý của biến điện áp PT22-1ZHIXX là phần thân được đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo catalogue của nhà sản xuất, vật liệu này có các đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Kết cấu đúc epoxy cũng rất phù hợp với dòng biến điện áp lắp trong nhà do tạo thành một khối tương đối chắc chắn và thuận tiện khi bố trí trong hệ thống tủ điện trung thế.

Có thể lựa chọn 1 hoặc 2 tỷ số biến đổi

Dòng PTx-1ZHIxx có thể được thiết kế theo cấu hình một hoặc hai tỷ số. Đối với phiên bản hai tỷ số, tỷ số có thể được thay đổi thông qua cách đấu nối phía thứ cấp.

Đặc điểm này giúp tăng tính linh hoạt khi thiết kế hệ thống điện. Tùy yêu cầu của công trình, đơn vị thiết kế có thể lựa chọn tỷ số phù hợp với điện áp sơ cấp và điện áp đầu ra cần thiết cho thiết bị đo lường hoặc bảo vệ.

Tuy nhiên, khi đặt hàng cần xác định chính xác tỷ số biến, điện áp thứ cấp, công suất tải và cấp chính xác để lựa chọn đúng model.

Hỗ trợ cả đo lường và bảo vệ

PT22-1ZHIXX có thể được thiết kế với 1 đến 2 cuộn dây thứ cấp. Các cuộn thứ cấp được sử dụng cho mục đích đo lường hoặc bảo vệ tùy theo cấu hình.

Đối với mạch đo lường, catalogue công bố dải phụ tải/cấp chính xác 10–50VA, cấp 0.5–1.

Đối với cấu hình phục vụ bảo vệ, thông số được công bố có thể đạt 10–100VA, cấp 3P.

Điều này cho phép dòng máy biến điện áp PTx-1ZHIxx đáp ứng nhiều yêu cầu khác nhau trong hệ thống điện trung thế, từ cung cấp tín hiệu cho đồng hồ đo đến các mạch bảo vệ điện áp.

Thiết kế thuận tiện cho việc lắp đặt trong tủ điện

Thân biến điện áp có thể được cố định bằng 4 bulông thông qua 4 lỗ trên chân đế. Phần chân đế sử dụng kết cấu thép chắc chắn và được mạ kẽm, giúp thiết bị thích nghi tốt hơn với môi trường có độ ẩm cao.

Các đầu ra được bố trí liền với thân máy. Hộp che ổ đấu dây có nắp và có vị trí phục vụ niêm chì.

Đây là chi tiết quan trọng đối với các hệ thống đo đếm và quản lý điện năng bởi khu vực đấu dây thứ cấp có thể được kiểm soát tốt hơn sau khi hoàn tất quá trình đấu nối.

Khả năng cách điện ở cấp điện áp 24kV

Với phiên bản PT22, điện áp cao nhất cho thiết bị là 24kV.

Theo catalogue EM6D02, ở cấp điện áp này:

Điện áp thử tần số công nghiệp trong 1 phút: 50kV.

Điện áp thử xung sét: 125kV.

Đây là những thông số quan trọng cần xem xét khi lựa chọn biến điện áp cho lưới điện trung thế, đặc biệt tại các hệ thống yêu cầu khả năng cách điện phù hợp với cấp điện áp vận hành.

Tiêu chuẩn thiết kế và sản xuất

Dòng máy biến điện áp PTx-1ZHIxx được catalogue công bố thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị gồm:

IEC 60044-2; IEC 61869-1; IEC 61869-3; TCVN 7697-2; TCVN 11845-1; TCVN 11845-3.

Việc tham chiếu các tiêu chuẩn IEC và TCVN giúp kỹ sư, nhà thầu và đơn vị thiết kế có thêm cơ sở đánh giá khả năng đáp ứng của thiết bị đối với yêu cầu kỹ thuật của từng dự án.

Điều kiện môi trường làm việc

Để thiết bị vận hành theo điều kiện được nhà sản xuất công bố, môi trường sử dụng cần đáp ứng:

Nhiệt độ môi trường: từ -5°C đến 45°C.

Độ cao lắp đặt: không vượt quá 1.500m.

Độ ẩm tương đối trung bình trong 24 giờ: không vượt quá 95%.

Trong trường hợp công trình nằm ở khu vực có độ cao, nhiệt độ hoặc điều kiện môi trường đặc biệt, khách hàng nên cung cấp đầy đủ thông tin kỹ thuật để được kiểm tra cấu hình trước khi đặt hàng.

Ứng dụng của biến điện áp trung thế PT22-1ZHIXX

Với cấp điện áp phù hợp hệ thống 22kV, kết cấu trong nhà và khả năng cung cấp tín hiệu phục vụ đo lường/bảo vệ, dòng sản phẩm này có thể được xem xét sử dụng trong:

• Tủ điện trung thế 22kV.
• Trạm biến áp và trạm phân phối điện.
• Hệ thống đo lường điện áp trung thế.
• Hệ thống đo đếm và giám sát điện năng.
• Mạch bảo vệ điện áp.
• Nhà máy và xí nghiệp sản xuất.
• Khu công nghiệp, khu chế xuất.
• Hệ thống phân phối điện của các công trình hạ tầng.

Việc lựa chọn chính xác vẫn cần căn cứ vào sơ đồ điện, điện áp sơ cấp/thứ cấp, cấp chính xác, phụ tải VA, số cuộn dây và yêu cầu bảo vệ của từng dự án.

Vì sao cần chọn đúng biến điện áp 22kV?

Khi lựa chọn PT trung thế, không nên chỉ dựa vào thông tin “dùng cho lưới 22kV”. Người mua cần kiểm tra đồng thời nhiều yếu tố như điện áp sơ cấp, điện áp thứ cấp, tỷ số biến, số cuộn thứ cấp, công suất VA, cấp chính xác và mục đích đo lường hay bảo vệ.

Ví dụ, một hệ thống phục vụ đo đếm có yêu cầu về cấp chính xác khác với mạch bảo vệ. Tương tự, cấu hình có cuộn bảo vệ cũng khác cấu hình chỉ phục vụ đo lường.

Do đó, cung cấp sơ đồ đấu nối hoặc bảng yêu cầu kỹ thuật khi hỏi hàng sẽ giúp đơn vị cung cấp xác định model PT22-1ZHIXX phù hợp hơn.

Đức Vinh – Tư vấn biến điện áp trung thế 22kV PT22-1ZHIXX

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp và tư vấn các dòng thiết bị điện phục vụ hệ thống phân phối, đo lường và bảo vệ điện.

Đối với Biến điện áp trung thế 1 pha trong nhà 22kV PT22-1ZHIXX EM6D02, khách hàng nên cung cấp các thông số như điện áp sơ cấp, điện áp thứ cấp, công suất VA, cấp chính xác, số cuộn dây thứ cấp và mục đích sử dụng để được tư vấn cấu hình phù hợp.
