1. Biến điện áp PT10-1ZHIXX EM6A02 là gì?

PT10-1ZHIXX là máy biến điện áp trung thế 1 pha trong nhà có nhiệm vụ chuyển đổi điện áp trung thế phía sơ cấp về mức điện áp thứ cấp phù hợp để cung cấp tín hiệu cho đồng hồ đo, thiết bị giám sát, công tơ hoặc hệ thống relay bảo vệ.

Theo catalogue EM6A02.07-2025, PT10-1ZHIxx được đúc chân không bằng hệ nhựa epoxy Huntsman. Vật liệu này có đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Thiết bị có thể được thiết kế với một hoặc hai tỷ số, cho phép thay đổi tỷ số thông qua đấu nối ở phía thứ cấp. Đồng thời, sản phẩm có thể trang bị từ 1 đến 2 cuộn dây thứ cấp, phục vụ mục đích đo lường hoặc bảo vệ tùy yêu cầu của hệ thống.

2. Thông số kỹ thuật PT10-1ZHIXX EM6A02

Theo tài liệu kỹ thuật của nhà sản xuất, một số thông số chính của dòng PT10-1ZHIxx gồm:

Các thông số trên cần được đối chiếu với đúng cấu hình và mã đặt hàng khi lựa chọn sản phẩm cho từng công trình.

3. Kết cấu đúc epoxy phù hợp môi trường trong nhà

Một trong những đặc điểm đáng chú ý của biến điện áp PT10-1ZHIXX EM6A02 là thân máy được chế tạo bằng công nghệ đúc chân không với hệ nhựa epoxy.

Kết cấu này giúp tạo thành khối cách điện chắc chắn, đồng thời mang lại đặc tính cơ và điện phù hợp với yêu cầu vận hành của thiết bị trung thế.

Theo thông tin của nhà sản xuất, hệ nhựa epoxy sử dụng trên sản phẩm có khả năng chịu được thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong dài hạn. Đây là yếu tố quan trọng đối với máy biến điện áp hoạt động thường xuyên trong hệ thống phân phối điện.

4. Hỗ trợ đo lường và bảo vệ hệ thống điện

PT10-1ZHIxx có thể được trang bị một hoặc hai cuộn dây thứ cấp.

Tùy cấu hình, cuộn thứ cấp có thể phục vụ hai nhóm chức năng chính:

Đo lường: cung cấp tín hiệu điện áp đã được biến đổi về mức thích hợp cho đồng hồ đo điện áp, công tơ, thiết bị giám sát và hệ thống thu thập dữ liệu.

Bảo vệ: cung cấp tín hiệu cho relay hoặc thiết bị bảo vệ nhằm hỗ trợ hệ thống phát hiện các trạng thái điện áp bất thường.

Catalogue công bố phụ tải/cấp chính xác đo lường từ 10–50VA, cấp 0.5–1 và phụ tải/cấp chính xác bảo vệ từ 10–100VA, cấp 3P tùy cấu hình.

5. Thiết kế một hoặc hai tỷ số linh hoạt

Một ưu điểm khác của biến điện áp trung thế PT10-1ZHIXX là khả năng thiết kế theo một hoặc hai tỷ số biến đổi.

Với phiên bản hai tỷ số, việc thay đổi tỷ số có thể thực hiện bằng cách đổi đấu nối phía thứ cấp. Đặc điểm này giúp thiết bị đáp ứng linh hoạt hơn với yêu cầu kỹ thuật của từng hệ thống điện.

Khi đặt hàng, khách hàng cần xác định rõ điện áp sơ cấp, điện áp thứ cấp, số tỷ số, số cuộn dây thứ cấp, cấp chính xác và phụ tải yêu cầu để lựa chọn đúng phiên bản.

6. Kết cấu lắp đặt chắc chắn

PT10-1ZHIxx được thiết kế để thuận tiện cho việc bố trí trong hệ thống điện.

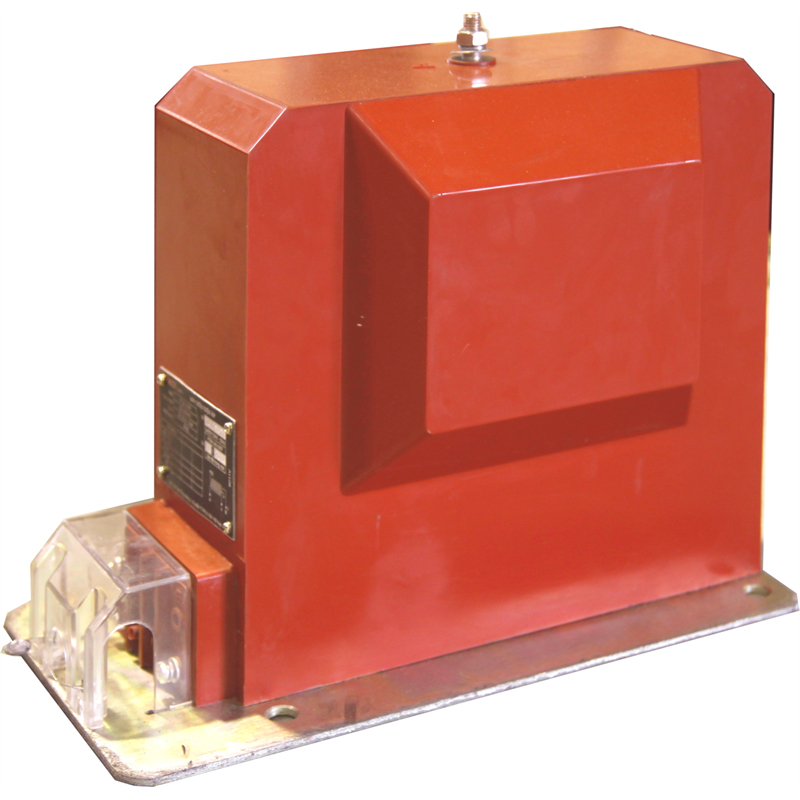

Thân máy được cố định thông qua 4 bulông tại 4 lỗ trên chân đế. Chân đế chế tạo bằng thép có kết cấu vững chắc và được mạ kẽm, giúp thiết bị thích nghi với môi trường có độ ẩm cao trong phạm vi điều kiện vận hành do nhà sản xuất quy định.

Các đầu ra được đúc liền với thân máy. Khu vực đấu dây thứ cấp có hộp che với nắp và vị trí niêm chì, giúp quản lý khu vực đấu nối tốt hơn trong quá trình vận hành.

Khối lượng sản phẩm theo catalogue khoảng 30kg.

7. Tiêu chuẩn áp dụng

Theo catalogue EM6A02.07-2025, dòng PT10-1ZHIxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị gồm:

• IEC 60044-2;
• IEC 61869-1;
• IEC 61869-3;
• TCVN 7697-2;
• TCVN 11845-1;
• TCVN 11845-3.

Việc công bố rõ các tiêu chuẩn áp dụng là cơ sở quan trọng để kỹ sư, đơn vị thiết kế và chủ đầu tư tham khảo khi lựa chọn thiết bị cho hồ sơ kỹ thuật của dự án.
