Biến dòng 35kV ngoài trời 1 mạch đo lường CT35-1CxOx EM5H01 – EMIC

1. Biến dòng 35kV ngoài trời CT35-1CxOx EM5H01 là gì?

Máy biến dòng điện hay Current Transformer – CT là thiết bị có nhiệm vụ biến đổi dòng điện sơ cấp có giá trị lớn về dòng điện thứ cấp tiêu chuẩn để phục vụ cho thiết bị đo lường và giám sát hệ thống điện.

CT35-1CxOx EM5H01 thuộc nhóm máy biến dòng trung thế ngoài trời của EMIC, sử dụng ở cấp điện áp 35kV.

Theo quy ước ký hiệu của nhà sản xuất:

• CT35: máy biến dòng sử dụng cho cấp điện áp 35kV.
• 1C: 1 lõi từ.
• O: Outdoor – thiết kế sử dụng ngoài trời.
• 1 mạch đo lường: cuộn dây thứ cấp được sử dụng phục vụ mục đích đo lường.

Thiết bị có thể được thiết kế với một hoặc nhiều tỷ số biến dòng tùy cấu hình. Việc thay đổi tỷ số có thể thực hiện thông qua đấu nối phía thứ cấp.

2. Thông số kỹ thuật CT35-1CxOx EM5H01

Dưới đây là các thông số kỹ thuật quan trọng của dòng biến dòng 35kV ngoài trời EM5H01:

Dải dòng điện sơ cấp của sản phẩm khá rộng, bao gồm các mức như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A và 1200A.

Nhờ đó, người dùng có thể lựa chọn tỷ số biến dòng phù hợp với thông số thực tế của từng hệ thống điện.

3. Đặc điểm nổi bật của biến dòng CT35-1CxOx EM5H01

Thiết kế chuyên dụng cho môi trường ngoài trời

Một trong những điểm đáng chú ý của CT35-1CxOx là phần thân thiết bị được đúc bằng hệ vật liệu nhựa Araldite ứng dụng ngoài trời của Huntsman.

Sản phẩm sử dụng công nghệ đúc trong chân không nhằm tạo ra kết cấu cách điện có đặc tính cơ và điện phù hợp với yêu cầu của thiết bị điện trung thế.

Vật liệu này có khả năng chịu sự thay đổi nhiệt độ đột ngột và chống tác động của tia cực tím, qua đó phù hợp với điều kiện thời tiết nhiệt đới và những khu vực có mức độ ô nhiễm môi trường cao.

1 cuộn thứ cấp chuyên dùng cho đo lường

CT35-1CxOx được thiết kế với 1 cuộn dây thứ cấp. Cuộn thứ cấp này được sử dụng cho mục đích đo lường.

Dòng điện sơ cấp lớn trong hệ thống được biến đổi về mức thứ cấp tiêu chuẩn 1A hoặc 5A, tạo điều kiện kết nối với các thiết bị đo và giám sát phù hợp.

Hỗ trợ nhiều tỷ số biến dòng

Tùy cấu hình đặt hàng, máy biến dòng có thể được thiết kế với một hoặc nhiều tỷ số. Với những phiên bản nhiều tỷ số, việc chuyển đổi có thể thực hiện bằng cách thay đổi đấu nối phía thứ cấp theo sơ đồ kỹ thuật của nhà sản xuất.

Đây là yếu tố hữu ích đối với những công trình cần lựa chọn cấu hình CT phù hợp với yêu cầu vận hành cụ thể.

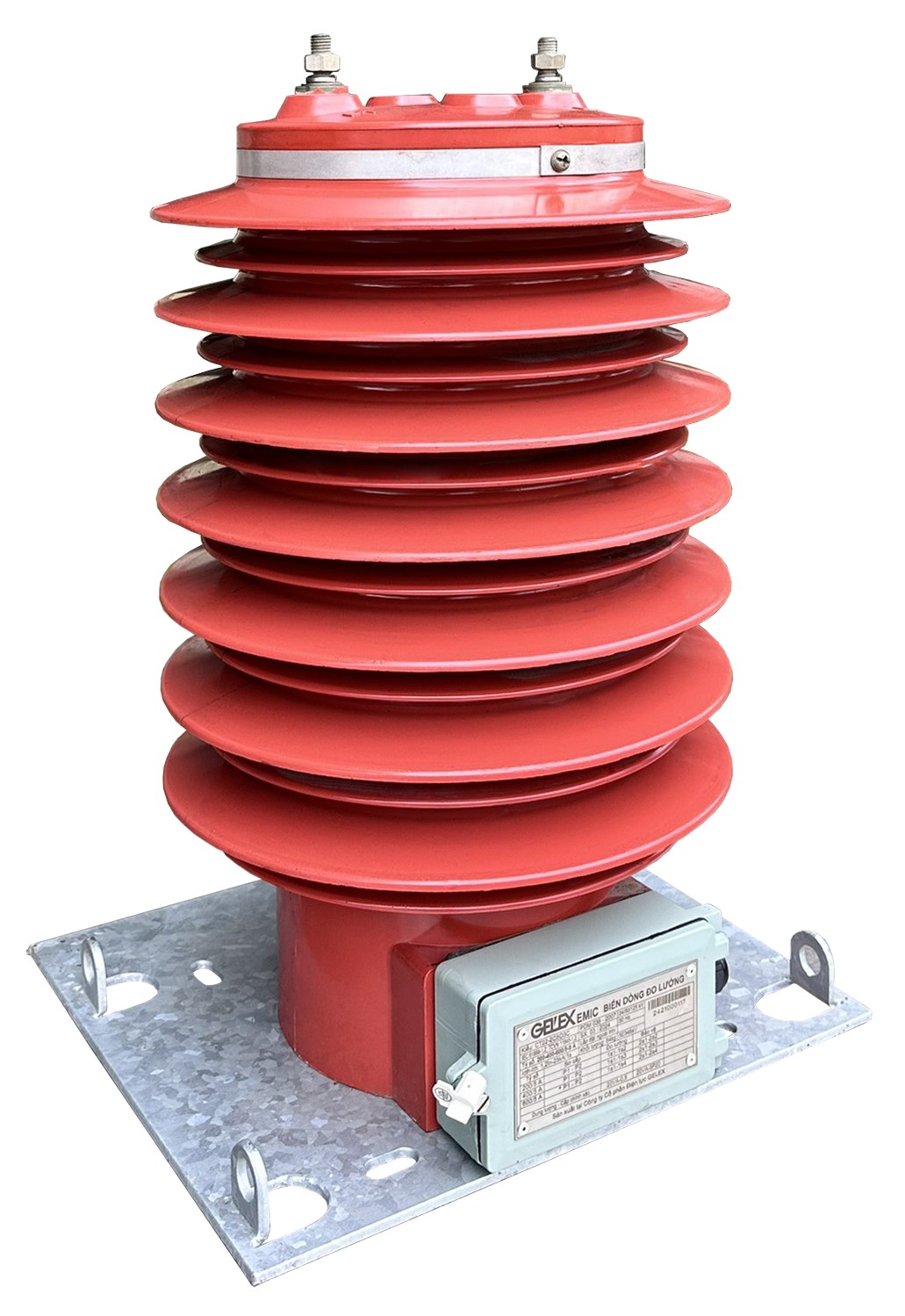

4. Kết cấu chắc chắn, thuận tiện lắp đặt

Không chỉ chú trọng đặc tính điện, EM5H01 còn được thiết kế hướng đến điều kiện vận hành thực tế ngoài trời.

Máy biến dòng có thể lắp đặt ở nhiều vị trí thông qua 4 bulông bắt vào 4 lỗ trên chân đế. Phần chân đế được chế tạo bằng thép có kết cấu chắc chắn và xử lý mạ kẽm nhúng nóng, giúp thích nghi tốt hơn với môi trường có độ ẩm cao.

Các đầu ra của máy biến dòng được đúc liền với thân máy. Hộp che ổ đấu dây có nắp bảo vệ và vị trí niêm chì, hỗ trợ bảo vệ khu vực đấu nối thứ cấp trong quá trình sử dụng.

Khối lượng thiết bị theo catalogue khoảng 55kg, trong khi chiều dài đường rò nhỏ nhất đạt 31mm/kV.

5. Ứng dụng của biến dòng 35kV ngoài trời EM5H01

Nhờ thiết kế dành cho hệ thống điện trung thế ngoài trời, CT35-1CxOx EM5H01 có thể được xem xét sử dụng trong nhiều hạng mục như:

• Trạm biến áp 35kV.
• Trạm phân phối điện ngoài trời.
• Hệ thống đo lường điện trung thế.
• Nhà máy sản xuất và khu công nghiệp.
• Công trình hạ tầng điện.
• Hệ thống phân phối điện của doanh nghiệp.
• Các dự án điện yêu cầu CT ngoài trời phục vụ đo lường.

Khi lựa chọn sản phẩm, cần căn cứ vào dòng điện vận hành thực tế, tỷ số biến dòng, dòng thứ cấp 1A/5A, cấp chính xác, phụ tải VA và yêu cầu kỹ thuật của hệ thống.

6. Lưu ý quan trọng khi sử dụng CT35-1CxOx

Đối với máy biến dòng điện, mạch thứ cấp cần được xử lý đúng quy trình kỹ thuật trong suốt quá trình vận hành.

Theo hướng dẫn của nhà sản xuất, để phòng ngừa nguy hiểm, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch. Một đầu nối của cuộn dây thứ cấp phải được nối đất trong quá trình thiết bị hoạt động.

Không nên tự ý thay đổi sơ đồ đấu nối hoặc cấu hình tỷ số khi chưa xác định chính xác sơ đồ kỹ thuật của phiên bản CT đang sử dụng.

Việc lựa chọn, lắp đặt, kiểm tra và vận hành thiết bị trung thế nên được thực hiện bởi nhân sự có chuyên môn về hệ thống điện.

7. Tiêu chuẩn sản xuất

Theo catalogue kỹ thuật của nhà sản xuất, dòng CT35-1CxOxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị:

IEC 60044-1; IEC 61869-2 và TCVN 7697-1.

Đây là một yếu tố quan trọng khi chủ đầu tư, đơn vị tư vấn thiết kế hoặc nhà thầu cần xem xét tính phù hợp của thiết bị với hồ sơ kỹ thuật của dự án.
