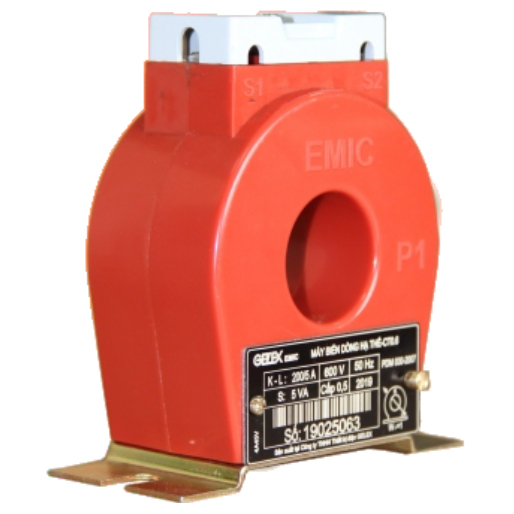

BIẾN DÒNG ĐIỆN HẠ THẾ XUYẾN EMIC – GIẢI PHÁP ĐO LƯỜNG DÒNG ĐIỆN HẠ THẾ

Thông số kỹ thuật biến dòng điện hạ thế xuyến EMIC

Các thông số tổng quát theo tài liệu kỹ thuật của nhà sản xuất:

Thông số	Giá trị
Kiểu	CT0.6 / CT1
Điện áp danh định CT0.6	≤ 720V
Điện áp danh định CT1	≤ 1200V
Điện áp cao nhất Umax	1,2kV
Cấp chính xác đo lường	0,5 hoặc 1
Tần số danh định	50Hz
Dung lượng danh định	2,5 – 30VA
Dòng sơ cấp danh định	50 – 5000A
Dòng thứ cấp danh định	5A hoặc 1A
Dòng điện nhiệt Ith	80 In/1s
Dòng điện động Idyn	2,5 Ith
Thử cách điện	3kV/phút
Thử điện áp xung 1,2/50µs	6kV
Dòng quá tải liên tục	1,2 In
Nhiệt độ làm việc	0 – 50°C
Giới hạn tăng nhiệt độ	60°C
Độ ẩm tương đối tối đa	95%

Lưu ý: Thông số cụ thể về tỷ số biến dòng, dung lượng, kích thước và khối lượng phụ thuộc vào từng cấu hình/model. Khi lựa chọn sản phẩm cho công trình thực tế, khách hàng nên đối chiếu chính xác mã hàng và yêu cầu kỹ thuật.

Đặc điểm nổi bật của biến dòng hạ thế xuyến

1. Dải dòng sơ cấp rộng

Một ưu điểm đáng chú ý của dòng biến dòng hạ thế xuyến EMIC là phạm vi dòng sơ cấp từ 50A đến 5000A. Nhờ đó, sản phẩm có thể đáp ứng nhiều quy mô hệ thống khác nhau, từ tủ điện tải vừa đến các tủ điện tổng và hệ thống phân phối có dòng điện lớn.

Dòng thứ cấp có thể lựa chọn 5A hoặc 1A, tạo điều kiện phối hợp với nhiều loại thiết bị đo lường.

2. Cấp chính xác 0,5 hoặc 1

Đối với hệ thống đo lường điện, cấp chính xác là thông số quan trọng khi lựa chọn CT.

Biến dòng điện hạ thế xuyến EMIC cung cấp cấp chính xác đo lường 0,5 hoặc 1, cho phép người thiết kế lựa chọn cấu hình phù hợp với yêu cầu của từng hệ thống.

3. Lõi thép silic chất lượng cao

Theo tài liệu kỹ thuật của EMIC, lõi từ của biến dòng sử dụng tôn silic có định hướng, đặc trưng bởi độ thẩm từ cao và tổn hao thấp.

Đây là thành phần quan trọng ảnh hưởng trực tiếp tới đặc tính làm việc của máy biến dòng và khả năng truyền tín hiệu dòng điện từ phía sơ cấp sang phía thứ cấp.

4. Cuộn dây đồng emay

Cuộn dây được chế tạo từ dây đồng emay chất lượng cao. Catalog của nhà sản xuất cho biết dây quấn có khả năng làm việc ở mức nhiệt lên tới 200°C.

Lõi và cuộn dây đồng thời được bao bọc bằng vật liệu epoxy nhằm tăng khả năng cách điện và chống ảnh hưởng của độ ẩm.

5. Thiết kế cửa sổ thuận tiện luồn cáp, thanh cái

Đặc trưng dễ nhận biết của biến dòng dạng xuyến là phần cửa sổ ở trung tâm thiết bị.

Thiết kế cửa sổ rộng giúp kỹ thuật viên thuận tiện đưa cáp điện hoặc thanh cái xuyên qua CT. Đây là lợi thế đáng kể khi lắp đặt trong tủ điện công nghiệp, tủ phân phối và hệ thống có tiết diện dây dẫn lớn.

6. Kết cấu thuận tiện cho lắp đặt

Biến dòng được trang bị đế thép với 2 lỗ lắp đặt, hỗ trợ cố định thiết bị vào vị trí thiết kế.

Ổ đấu dây thứ cấp có nắp che bằng nhựa và vít kẹp chì. Cấu tạo này góp phần bảo vệ vị trí đấu nối và thuận tiện trong quá trình quản lý hệ thống đo lường.

CT0.6 và CT1 khác nhau như thế nào?

Trong nhóm biến dòng hạ thế xuyến EMIC, khách hàng có thể gặp hai kiểu chính là CT0.6 và CT1.

Theo catalog:

• CT0.6: điện áp danh định ≤ 720V.
• CT1: điện áp danh định ≤ 1200V.

Cả hai dòng đều có điện áp cao nhất Umax 1,2kV và được phát triển cho các ứng dụng điện hạ thế.

Việc chọn CT0.6 hay CT1 cần căn cứ vào điện áp vận hành thực tế, dòng điện sơ cấp, tỷ số biến dòng, công suất VA, cấp chính xác cũng như thiết bị đo được kết nối ở mạch thứ cấp.

Ứng dụng của biến dòng điện hạ thế xuyến

Nhờ dải dòng sơ cấp rộng và cấu tạo cửa sổ xuyên cáp/thanh cái, biến dòng hạ thế xuyến có thể được sử dụng trong nhiều hệ thống điện như:

• Tủ điện tổng MSB;
• Tủ phân phối điện DB;
• Hệ thống đo lường và giám sát điện năng;
• Nhà máy và dây chuyền sản xuất;
• Hệ thống điện tòa nhà, trung tâm thương mại;
• Trạm điện và phòng kỹ thuật;
• Hệ thống quản lý năng lượng;
• Các tủ điện sử dụng đồng hồ đo dòng, công suất hoặc thiết bị giám sát.

Tùy mục đích sử dụng, kỹ sư cần tính toán tỷ số CT phù hợp với dòng tải thực tế thay vì chỉ lựa chọn dựa trên kích thước thiết bị.

Cách lựa chọn biến dòng hạ thế xuyến phù hợp

Để chọn đúng biến dòng, trước tiên cần xác định dòng điện sơ cấp định mức của hệ thống. Tỷ số CT nên được lựa chọn phù hợp với dòng vận hành thực tế nhằm đảm bảo khả năng đo lường.

Tiếp theo cần kiểm tra dòng thứ cấp mà thiết bị đo yêu cầu là 5A hay 1A.

Các yếu tố khác cũng cần được xem xét gồm:

Điện áp hệ thống: xác định lựa chọn CT0.6 hay CT1.

Cấp chính xác: lựa chọn class 0,5 hoặc 1 tùy yêu cầu đo lường.

Dung lượng VA: cần phù hợp với tải của mạch thứ cấp và hệ thống dây dẫn.

Kích thước cửa sổ: phải đủ không gian để cáp hoặc thanh cái đi xuyên qua.

Không gian lắp đặt: kiểm tra kích thước CT và khoảng cách bố trí trong tủ điện trước khi đặt hàng.

Việc cung cấp đầy đủ các thông số trên sẽ giúp đơn vị bán hàng tư vấn đúng cấu hình hơn và hạn chế tình trạng chọn sai tỷ số hoặc kích thước.

Lưu ý quan trọng khi đấu nối biến dòng

Máy biến dòng là thiết bị điện kỹ thuật nên quá trình lắp đặt cần được thực hiện bởi người có chuyên môn.

Đặc biệt, tài liệu của EMIC lưu ý phải đảm bảo đúng cực tính khi đấu dây.

Quan trọng hơn, khi phía sơ cấp đang có dòng điện, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch theo đúng quy trình kỹ thuật; không được tùy tiện để hở mạch thứ cấp.

Đây là yêu cầu an toàn quan trọng trong quá trình vận hành và bảo trì CT.

Tiêu chuẩn và chất lượng sản phẩm

Theo catalog của nhà sản xuất, dòng máy biến dòng hạ thế EMIC được sản xuất với hệ thống quản lý chất lượng ISO 9001:2015 và tài liệu công bố các tiêu chuẩn liên quan gồm IEC 60044-1, IEC 61869-1, IEC 61869-2, TCVN 11845-1,2 và TCVN 7697-1.

Các thông tin tiêu chuẩn, tỷ số biến dòng và cấu hình cụ thể nên được kiểm tra lại trên catalog hoặc tài liệu kỹ thuật tương ứng với model trước khi đưa vào hồ sơ thiết kế, nghiệm thu hoặc dự án.

Mua biến dòng điện hạ thế xuyến tại Đức Vinh

Nếu đang cần tìm biến dòng điện hạ thế xuyến EMIC, khách hàng có thể liên hệ Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh để được tư vấn lựa chọn sản phẩm theo dòng điện sơ cấp, dòng thứ cấp, cấp chính xác, dung lượng VA và kích thước lắp đặt thực tế.

Khi liên hệ, khách hàng nên cung cấp các thông tin như tỷ số biến dòng cần sử dụng, dòng tải, điện áp hệ thống, kích thước cáp/thanh cái và số lượng cần đặt. Điều này giúp quá trình xác định cấu hình sản phẩm nhanh và chính xác hơn.
