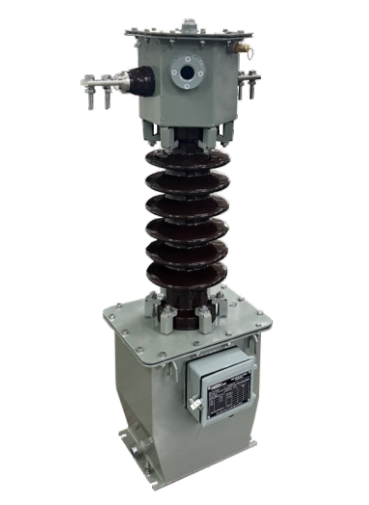

Biến dòng điện ngâm dầu 6-22kV 2 mạch CTX-2CXODXX 1-400A EM5F09

1. Tổng quan biến dòng điện ngâm dầu EM5F09

Tên sản phẩm: Biến dòng điện ngâm dầu 6-22kV 2 mạch CTX-2CXODXX 1-400A EM5F09
Dòng thiết bị: Máy biến dòng trung thế ngoài trời, ngâm dầu
Kiểu: CT22-2CxODxx
Mã catalogue: EM5F09
Điện áp hệ thống: 22kV
Điện áp cao nhất cho thiết bị: 22–24kV
Dải dòng điện sơ cấp: 1–400A
Dòng điện thứ cấp: 1A hoặc 5A
Số lõi từ: 2 lõi
Số cuộn dây thứ cấp: 2
Tần số định mức: 50Hz
Môi trường lắp đặt: Ngoài trời
Phương pháp cách điện: Ngâm dầu

Điểm đáng chú ý của CT22-2CxODxx là cấu hình 2 cuộn dây thứ cấp, cho phép thiết bị đáp ứng yêu cầu đo lường hoặc bảo vệ tùy theo cấu hình kỹ thuật của hệ thống.

2. Biến dòng điện CT22-2CxODxx EM5F09 dùng để làm gì?

Máy biến dòng điện hay Current Transformer – CT là thiết bị có nhiệm vụ biến đổi dòng điện lớn phía sơ cấp thành dòng điện thứ cấp tiêu chuẩn có giá trị nhỏ hơn, thường là 1A hoặc 5A.

Nhờ đó, các thiết bị đo lường, công tơ, đồng hồ điện và hệ thống rơ-le bảo vệ có thể tiếp nhận tín hiệu dòng điện phù hợp mà không phải kết nối trực tiếp với dòng điện lớn trên lưới trung thế.

Đối với EM5F09 CT22-2CxODxx, thiết kế 2 cuộn dây thứ cấp giúp mở rộng khả năng ứng dụng. Tùy cấu hình đặt hàng và yêu cầu của công trình, các mạch thứ cấp có thể phục vụ chức năng đo lường hoặc bảo vệ.

Đây là đặc điểm quan trọng đối với những trạm điện cần đồng thời giám sát thông số vận hành và triển khai hệ thống bảo vệ sự cố.

3. Thông số kỹ thuật nổi bật của EM5F09

Theo tài liệu kỹ thuật của nhà sản xuất, CT22-2CxODxx có các thông số đáng chú ý:

• Điện áp cao nhất cho thiết bị: 22–24kV
• Điện áp thử tần số công nghiệp trong 1 phút: 50kV
• Điện áp thử xung sét: 125kV
• Dòng điện sơ cấp định mức: 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400A…
• Dòng điện thứ cấp định mức: 1A hoặc 5A
• Tần số định mức: 50Hz
• Dòng điện ngắn hạn danh định: 80In/1s; 25kA/1s
• Cấp bảo vệ/phụ tải tham khảo: 30VA/5P10; 15VA/5P20
• Số lõi từ: 2 lõi
• Khối lượng tổng/dầu: khoảng 103/25kg
• Chiều dài đường rò nhỏ nhất: 25mm/kV

Các thông số thực tế cần được lựa chọn theo tỷ số biến, cấp chính xác, phụ tải và yêu cầu bảo vệ của từng hệ thống.

4. Khả năng cách điện bằng dầu phù hợp môi trường ngoài trời

Một trong những đặc điểm quan trọng của biến dòng điện ngâm dầu 6-22kV EM5F09 là sử dụng dầu cách điện.

Theo mô tả kỹ thuật của nhà sản xuất, dầu cách điện có điện áp đánh thủng cao cùng các đặc tính cơ và điện phù hợp. Thiết bị được thiết kế hướng đến điều kiện khí hậu nhiệt đới hóa và môi trường có mức độ ô nhiễm nặng.

Đây là yếu tố có ý nghĩa đối với thiết bị điện trung thế ngoài trời bởi hệ thống có thể phải thường xuyên tiếp xúc với độ ẩm cao, nhiệt độ thay đổi và các điều kiện môi trường khắc nghiệt hơn so với thiết bị lắp trong nhà.

5. Thiết kế một hoặc hai tỷ số biến

CT22-2CxODxx có thể được thiết kế với một hoặc hai tỷ số biến. Trong cấu hình hai tỷ số, tỷ số biến có thể thay đổi thông qua việc đổi nối phía thứ cấp.

Khả năng này mang lại sự linh hoạt khi lựa chọn thiết bị cho hệ thống điện, đặc biệt đối với những công trình có yêu cầu dòng điện vận hành hoặc phương án đo lường thay đổi.

Tuy nhiên, việc lựa chọn và đấu nối tỷ số biến cần được thực hiện đúng sơ đồ kỹ thuật và bởi nhân sự có chuyên môn về hệ thống điện trung thế.

6. Hai cuộn dây thứ cấp phục vụ đo lường và bảo vệ

Ký hiệu 2C trong CT22-2CxODxx thể hiện thiết bị có 2 lõi từ. Máy được trang bị 2 cuộn dây thứ cấp có thể sử dụng cho mục đích đo lường hoặc bảo vệ.

Đối với mạch bảo vệ, catalogue thể hiện các lựa chọn cấp chính xác như:

B – cấp chính xác bảo vệ 5P10
C – cấp chính xác bảo vệ 5P20

Nhờ đó, sản phẩm có thể được cấu hình phù hợp với yêu cầu của hệ thống rơ-le và phương án bảo vệ được thiết kế cho công trình.

7. Điều kiện môi trường làm việc

EM5F09 được thiết kế cho điều kiện làm việc ngoài trời với:

Nhiệt độ môi trường: từ -5°C đến +45°C
Nhiệt độ trung bình ngày: không vượt quá +35°C
Độ cao lắp đặt: không vượt quá 1.500m
Độ ẩm tương đối tối đa: 100%

Các thông số này cho thấy thiết bị được định hướng sử dụng trong nhiều điều kiện môi trường khác nhau, bao gồm môi trường có độ ẩm cao thường gặp tại khu vực khí hậu nhiệt đới.

8. Kết cấu thuận tiện cho lắp đặt

Máy biến dòng CT22-2CxODxx có thể được cố định bằng 4 bulông tại 4 lỗ trên phần đế. Thiết kế này hỗ trợ việc bố trí thiết bị trong hệ thống ngoài trời theo phương án kỹ thuật của công trình.

Các đầu ra thứ cấp được bố trí liền với thân máy và được bảo vệ bởi hộp đấu dây có nắp che và vít kẹp chì, giúp bảo vệ khu vực đấu nối và hạn chế các tác động không mong muốn từ bên ngoài.

9. Tiêu chuẩn thiết kế và sản xuất

Theo catalogue nhà sản xuất, dòng biến dòng CT22-2CxODxx được thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị kỹ thuật gồm:

• IEC 60044-1
• IEC 61869-2
• TCVN 7697-1
• TCVN 11845-2

Việc công bố rõ các tiêu chuẩn kỹ thuật giúp kỹ sư và đơn vị thiết kế có thêm cơ sở khi xem xét khả năng đáp ứng yêu cầu của thiết bị đối với từng dự án.

10. Ứng dụng của biến dòng ngâm dầu 22kV EM5F09

Với thiết kế ngoài trời, cách điện ngâm dầu và 2 mạch thứ cấp, CTX-2CXODXX 1-400A EM5F09 có thể được xem xét sử dụng trong nhiều hệ thống như:

• Trạm biến áp trung thế;
• Hệ thống phân phối điện 6–22kV;
• Tủ và hệ thống đo lường điện trung thế;
• Hệ thống bảo vệ bằng rơ-le;
• Nhà máy và khu công nghiệp;
• Trạm phân phối điện của doanh nghiệp;
• Hệ thống điện cho công trình hạ tầng;
• Các công trình yêu cầu máy biến dòng ngoài trời.

Khi lựa chọn CT, không nên chỉ dựa vào điện áp 22kV. Kỹ sư cần xác định đồng thời tỷ số biến dòng, dòng sơ cấp, dòng thứ cấp 1A/5A, cấp chính xác, công suất phụ tải VA, khả năng chịu dòng ngắn mạch và chức năng của từng cuộn thứ cấp.

11. Lưu ý quan trọng khi vận hành máy biến dòng CT

Đối với máy biến dòng điện, không được để hở mạch thứ cấp khi phía sơ cấp đang mang dòng điện.

Theo hướng dẫn của nhà sản xuất, mạch thứ cấp phải luôn được kết nối với phụ tải hoặc được ngắn mạch phù hợp. Một đầu nối của mỗi cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Đây là yêu cầu an toàn quan trọng. Công tác lắp đặt, đấu nối, kiểm tra và bảo trì thiết bị trung thế cần được thực hiện bởi kỹ thuật viên hoặc đơn vị có chuyên môn phù hợp.
