Biến dòng điện ngâm dầu 6-22kV 3 mạch CTX-3CXODXX 600-2000A EM5F24

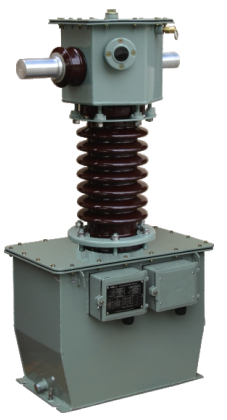

Tổng quan biến dòng điện ngâm dầu CT22-3CxODxx EM5F24

CT22-3CxODxx thuộc nhóm máy biến dòng trung thế ngoài trời ngâm dầu – Outdoor Oil-Immersed Current Transformer. Theo tài liệu kỹ thuật của nhà sản xuất, dầu cách điện sử dụng trong thiết bị có điện áp đánh thủng cao và đặc tính cơ – điện phù hợp cho môi trường làm việc ngoài trời.

Thiết kế của sản phẩm hướng tới khả năng vận hành trong điều kiện khí hậu nhiệt đới và môi trường có mức độ ô nhiễm cao. Đây là đặc điểm quan trọng đối với thiết bị trung thế thường xuyên phải tiếp xúc với độ ẩm, nhiệt độ và các yếu tố môi trường ngoài trời.

Máy biến dòng có thể được sử dụng để biến đổi dòng điện sơ cấp lớn thành dòng thứ cấp tiêu chuẩn, phục vụ hệ thống đo đếm, giám sát và bảo vệ điện.

Thông số kỹ thuật tham khảo

Theo catalog EMIC EM5F24, một số thông số chính của dòng máy biến dòng này gồm:

Thông số	Giá trị tham khảo
Dòng sản phẩm	CT22-xCxODxx
Kiểu lắp đặt	Ngoài trời
Phương pháp cách điện	Ngâm dầu
Cấp điện áp	Đến 22–24kV
Điện áp cao nhất cho thiết bị	12 / 17,5 / 24kV
Điện áp thử tần số công nghiệp 1 phút	28 / 38 / 50kV
Điện áp thử xung sét	75 / 95 / 125kV
Dải dòng điện danh định của phiên bản catalog	600–2000A
Dòng điện thứ cấp	5A hoặc 1A
Tần số định mức	50Hz
Dòng điện ngắn hạn danh định Ith	80In/1s hoặc 25kA/1s
Cấp bảo vệ tham khảo	30VA/5P20
Số lõi từ	3 lõi với cấu hình 3C
Kiểu đầu nối sơ cấp	Dạng phẳng hoặc Stud
Chiều dài đường rò nhỏ nhất	25mm/kV
Khối lượng tổng tham khảo	Khoảng 152kg
Khối lượng dầu	Khoảng 32kg

Thông số cụ thể có thể thay đổi theo tỷ số biến, cấp chính xác, phụ tải và cấu hình đặt hàng. Khi lựa chọn thiết bị cho một dự án cụ thể, khách hàng nên đối chiếu mã hàng và hồ sơ kỹ thuật tương ứng.

Ý nghĩa mã CT22-3CxODxx

Một ưu điểm của tài liệu EMIC là nhà sản xuất cung cấp quy tắc nhận diện mã sản phẩm, giúp kỹ sư và đơn vị mua hàng lựa chọn cấu hình phù hợp.

Trong đó:

CT22 thể hiện dòng máy biến dòng có điện áp lớn nhất cho thiết bị là 24kV.

3C thể hiện thiết bị có 3 lõi từ.

OD là viết tắt của Outdoor Oil-Immersed, tức máy biến dòng ngoài trời ngâm dầu.

Các ký tự phía sau tiếp tục thể hiện cấu hình tỷ số biến, cấp chính xác bảo vệ và dòng điện thứ cấp.

Ví dụ, tài liệu cho phép lựa chọn dòng thứ cấp 5A hoặc 1A; các cấp chính xác bảo vệ được mã hóa gồm 5P5, 5P10, 5P15 và 5P20, tùy phiên bản thiết bị.

Cách mã hóa này đặc biệt hữu ích khi lập BOM, hồ sơ thầu hoặc đặt mua biến dòng theo đúng thông số thiết kế.

Thiết kế 3 mạch phục vụ đo lường và bảo vệ

Một trong những đặc điểm đáng chú ý của cấu hình CT22-3CxODxx là 3 cuộn dây thứ cấp, được sử dụng cho mục đích đo lường hoặc bảo vệ tùy cấu hình kỹ thuật.

Việc bố trí nhiều lõi/cuộn thứ cấp cho phép hệ thống lấy tín hiệu dòng điện phục vụ nhiều chức năng khác nhau, chẳng hạn thiết bị đo, công tơ, relay hoặc mạch bảo vệ.

Catalog cũng thể hiện các sơ đồ đấu nối dành cho phiên bản 3 lõi – 1 tỷ số, 3 lõi – 2 tỷ số và 3 lõi – 3 tỷ số. Nhờ đó, thiết bị có khả năng đáp ứng nhiều yêu cầu thiết kế hệ thống khác nhau.

Đối với phiên bản có nhiều tỷ số, tỷ số biến có thể được thay đổi thông qua cách đấu nối phía thứ cấp theo đúng sơ đồ của nhà sản xuất.

Khả năng làm việc ngoài trời trong điều kiện khí hậu nhiệt đới

Máy biến dòng CT22-3CxODxx được thiết kế dành cho môi trường ngoài trời. Theo thông tin kỹ thuật của EMIC, điều kiện làm việc tham khảo gồm:

• Nhiệt độ môi trường từ -5°C đến +45°C.
• Nhiệt độ trung bình ngày không vượt quá +35°C.
• Độ cao lắp đặt không vượt quá 1.500m.
• Độ ẩm tương đối môi trường tối đa 100%.

Đây là những thông số cần được kỹ sư kiểm tra khi lựa chọn máy biến dòng cho trạm điện, nhà máy hoặc các công trình điện trung thế.

Thiết bị còn có chiều dài đường rò nhỏ nhất 25mm/kV, góp phần đáp ứng yêu cầu cách điện khi vận hành ngoài trời.

Kết cấu thuận tiện cho lắp đặt và vận hành

CT22-3CxODxx được thiết kế với nhiều chi tiết phục vụ quá trình lắp đặt, kiểm tra và bảo trì.

Trên kết cấu thiết bị có bình dầu phụ, van tháo dầu, van giảm áp, mắt nhìn dầu, tiếp địa M8, hộp thứ cấp và móc cẩu. Các đầu ra thứ cấp được bố trí trong hộp đấu dây có nắp bảo vệ và vít kẹp chì.

Máy có thể được cố định thông qua bốn bulông tại các lỗ trên đế. Đầu nối sơ cấp có thể sử dụng dạng phẳng hoặc dạng Stud tùy cấu hình.

Khối lượng tham khảo của thiết bị khoảng 152kg, trong đó lượng dầu khoảng 32kg, vì vậy quá trình vận chuyển và lắp đặt cần được thực hiện bằng thiết bị nâng hạ phù hợp.

Tiêu chuẩn sản xuất

Theo tài liệu kỹ thuật của EMIC, dòng máy biến dòng này được thiết kế và sản xuất tham chiếu các tiêu chuẩn:

IEC 60044-1; IEC 61869-2; TCVN 7697-1; TCVN 11845-2.

Việc xác định đúng tiêu chuẩn là yếu tố quan trọng khi lựa chọn biến dòng cho hồ sơ thiết kế, dự án điện, trạm biến áp hoặc các công trình có yêu cầu nghiệm thu kỹ thuật.

Khi đặt hàng, khách hàng nên yêu cầu hồ sơ kỹ thuật tương ứng với chính xác model, tỷ số biến và cấp chính xác cần sử dụng để thuận tiện cho công tác kiểm tra và nghiệm thu.

Ứng dụng của biến dòng điện ngâm dầu 6–22kV 3 mạch

Với thiết kế ngoài trời, cách điện bằng dầu và khả năng lựa chọn nhiều tỷ số dòng, CT22-3CxODxx có thể được xem xét sử dụng trong nhiều hệ thống điện trung thế như:

• Trạm biến áp trung thế.
• Hệ thống phân phối điện 6kV, 10kV, 15kV, 22kV phù hợp với cấu hình thiết kế.
• Nhà máy và khu công nghiệp.
• Hệ thống đo lường điện trung thế.
• Mạch relay bảo vệ.
• Hệ thống giám sát dòng điện.
• Tủ và thiết bị phân phối trung thế có cấu hình phù hợp.
• Các công trình điện ngoài trời yêu cầu máy biến dòng cách điện bằng dầu.

Việc lựa chọn tỷ số biến phải căn cứ vào dòng tải thực tế, dòng ngắn mạch, thiết bị đo/bảo vệ phía thứ cấp và hồ sơ thiết kế của công trình.

Lưu ý an toàn khi sử dụng máy biến dòng CT

Đối với máy biến dòng điện, không được để hở mạch thứ cấp khi phía sơ cấp đang có dòng điện.

Tài liệu của nhà sản xuất yêu cầu mạch thứ cấp phải luôn được nối với phụ tải hoặc được ngắn mạch phù hợp. Đồng thời, một đầu của mỗi cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Đây là yêu cầu an toàn quan trọng. Việc lắp đặt, đấu nối, kiểm tra và bảo dưỡng thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn và tuân thủ quy trình an toàn điện của công trình.

Vì sao cần chọn đúng tỷ số biến dòng 600–2000A?

Tỷ số biến dòng ảnh hưởng trực tiếp đến khả năng đo lường và phối hợp bảo vệ của hệ thống.

Nếu chọn tỷ số quá lớn so với dòng tải thực tế, độ phân giải và khả năng khai thác vùng đo có thể không tối ưu. Ngược lại, nếu chọn tỷ số quá thấp, thiết bị có thể không phù hợp với chế độ tải hoặc yêu cầu vận hành.

Vì vậy, khi lựa chọn biến dòng CT22-3CxODxx 600–2000A, cần xác định tối thiểu các thông tin gồm:

Cấp điện áp – dòng sơ cấp – dòng thứ cấp 1A/5A – số lõi – số tỷ số – cấp chính xác – burden – yêu cầu đo lường/bảo vệ – điều kiện lắp đặt.

Đây cũng là những thông tin khách hàng nên cung cấp khi yêu cầu báo giá để hạn chế tình trạng chọn sai cấu hình.

Địa chỉ cung cấp biến dòng điện ngâm dầu CT22-3CxODxx

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp thông tin và hỗ trợ khách hàng lựa chọn các dòng thiết bị điện, trong đó có biến dòng điện ngâm dầu 6–22kV 3 mạch CT22-3CxODxx 600–2000A EM5F24.

Khi liên hệ, khách hàng nên gửi kèm tỷ số biến dòng, cấp điện áp, dòng thứ cấp, cấp chính xác, burden, số lượng và yêu cầu kỹ thuật của dự án để được xác định cấu hình phù hợp.
