Biến dòng điện trung thế trong nhà 22kV 2-3 mạch CTX-XCXIXX EM5D29

Máy biến dòng trung thế EMIC CTx-xCxIxx là gì?

Máy biến dòng, thường được gọi là Current Transformer – CT, là thiết bị dùng để biến đổi dòng điện sơ cấp có giá trị lớn thành dòng điện thứ cấp tiêu chuẩn, từ đó cung cấp tín hiệu cho công tơ, đồng hồ đo, relay bảo vệ và các thiết bị giám sát khác.

Dòng CTx-xCxIxx của EMIC thuộc nhóm máy biến dòng trung thế sử dụng trong nhà. Tùy cấu hình, sản phẩm có thể đáp ứng chức năng đo lường, bảo vệ hoặc kết hợp nhiều lõi phục vụ các mục đích khác nhau trong cùng hệ thống điện.

Thiết bị được sản xuất với nhiều lựa chọn tỷ số biến dòng, cấp điện áp và số lõi, giúp kỹ sư có thể lựa chọn cấu hình phù hợp với yêu cầu của từng công trình.

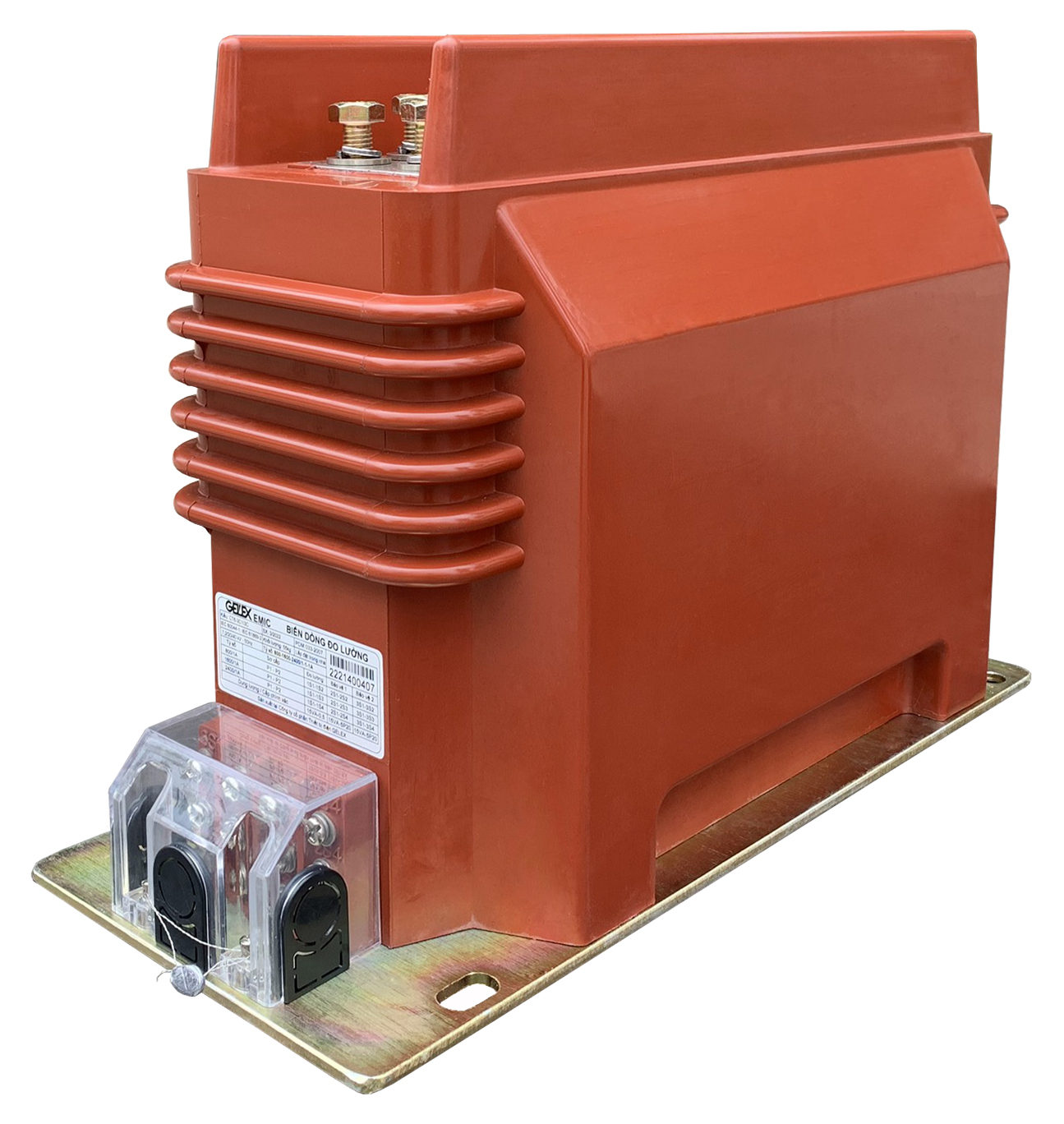

Đặc điểm cấu tạo của máy biến dòng trung thế EMIC

Một trong những đặc điểm đáng chú ý của dòng máy biến dòng này là phần thân được đúc chân không bằng hệ nhựa epoxy Huntsman.

Vật liệu epoxy có đặc tính cách điện tốt, đồng thời tạo thành kết cấu tương đối chắc chắn cho thiết bị. Theo tài liệu kỹ thuật của nhà sản xuất, hệ vật liệu này có khả năng đáp ứng yêu cầu về cơ tính, điện tính, chịu thay đổi nhiệt độ và điều kiện điện áp trong quá trình vận hành.

Phần chân đế của máy được chế tạo bằng thép mạ kẽm, hỗ trợ cố định thiết bị trong tủ điện hoặc hệ thống trung thế.

Thiết kế chân đế sử dụng các vị trí bắt bulông, giúp việc lắp đặt thiết bị thuận tiện hơn trong quá trình thi công.

Các đầu ra được bố trí trên thân máy, trong khi khu vực đấu nối phía thứ cấp có hộp che và vị trí niêm chì nhằm hỗ trợ bảo vệ đầu nối sau khi hoàn thành việc đấu dây.

Các cấp điện áp của máy biến dòng EMIC

Dòng CTx-xCxIxx được thiết kế cho nhiều cấp điện áp trung thế khác nhau.

Các lựa chọn chính gồm:

• Điện áp định mức 6kV – điện áp cao nhất thiết bị 7,2kV.
• Điện áp định mức 10kV – điện áp cao nhất thiết bị 12kV.
• Điện áp định mức 15kV – điện áp cao nhất thiết bị 17,5kV.
• Điện áp định mức 22kV – điện áp cao nhất thiết bị 24kV.

Tùy từng cấp điện áp, giá trị điện áp thử tần số công nghiệp trong 1 phút có thể đạt các mức 20(24)kV, 28kV, 38kV hoặc 50kV.

Điện áp chịu xung sét tương ứng có các mức 60kV, 75kV, 95kV và 125kV.

Nhờ có nhiều lựa chọn, máy biến dòng có thể được xem xét sử dụng cho nhiều hệ thống điện trung thế khác nhau, trong đó phổ biến là các mạng điện 6kV, 10kV, 15kV và 22kV.

Dải dòng điện sơ cấp đa dạng

Một ưu điểm đáng chú ý khi lựa chọn máy biến dòng trung thế EMIC là phạm vi dòng điện sơ cấp tương đối rộng.

Tùy cấu hình sản xuất, dòng sơ cấp định mức có thể lựa chọn từ khoảng 5A đến 3000A.

Một số mức dòng phổ biến gồm:

5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A, 1250A, 2000A, 2500A và 3000A.

Dòng điện thứ cấp định mức có thể lựa chọn 1A hoặc 5A.

Tần số định mức của thiết bị là 50Hz.

Nhờ phạm vi lựa chọn rộng, khách hàng có thể xác định tỷ số biến dòng dựa trên dòng tải thực tế và yêu cầu của hệ thống đo lường hoặc bảo vệ.

Ví dụ, tùy thiết kế có thể lựa chọn các tỷ số dạng 200/5A, 400/5A, 600/5A, 1000/5A hoặc các cấu hình khác phù hợp với yêu cầu kỹ thuật của công trình.

Cấp chính xác cho chức năng đo lường

Đối với lõi phục vụ đo lường, máy biến dòng EMIC có các lựa chọn cấp chính xác như:

0.2, 0.5 và 0.5FS10-1.

Phụ tải định mức có thể nằm trong khoảng 10–30VA, tùy cấu hình.

Cấp chính xác là một thông số quan trọng khi lựa chọn CT cho công tơ và các thiết bị đo. Trong hệ thống yêu cầu độ chính xác cao, kỹ sư cần xác định đúng cấp chính xác, tỷ số biến dòng và phụ tải thứ cấp trước khi lựa chọn sản phẩm.

Cấp chính xác cho chức năng bảo vệ

Ngoài đo lường, dòng CTx-xCxIxx còn có thể được thiết kế với lõi dùng cho bảo vệ.

Các cấp chính xác bảo vệ được nhà sản xuất công bố gồm:

5P5, 5P10, 5P15 và 5P20.

Phụ tải định mức cũng có thể lựa chọn trong khoảng 10–30VA.

Lõi bảo vệ thường cung cấp tín hiệu dòng điện cho relay và các thiết bị bảo vệ của hệ thống. Vì vậy, việc xác định chính xác cấp bảo vệ và các thông số liên quan cần dựa trên thiết kế điện của từng công trình.

Tùy chọn 2 lõi, 3 lõi và 4 lõi từ

Máy biến dòng trung thế EMIC có nhiều cấu hình lõi:

2C: 2 lõi từ.

3C: 3 lõi từ.

4C: 4 lõi từ.

Việc có nhiều lõi cho phép thiết bị phục vụ đồng thời nhiều mục đích khác nhau như đo lường, giám sát và bảo vệ.

Ngoài ra, sản phẩm có thể được thiết kế với một hoặc nhiều tỷ số biến dòng. Một số cấu hình cho phép thay đổi tỷ số bằng cách lựa chọn đầu đấu nối phía thứ cấp phù hợp.

Khi đặt hàng, khách hàng nên cung cấp đầy đủ yêu cầu về số lõi, tỷ số biến dòng, cấp chính xác và phụ tải để lựa chọn đúng phiên bản.

Khả năng chịu dòng điện ngắn hạn

Khả năng chịu dòng ngắn hạn là thông số quan trọng đối với thiết bị trung thế.

Dòng CTx-xCxIxx có các lựa chọn dòng điện ngắn hạn danh định như:

80In/1s; 25kA/1s; 31,5kA/1s.

Thông số cụ thể cần được xác định theo model và yêu cầu của từng hệ thống điện.

Trong các dự án trung thế, người thiết kế nên đối chiếu thông số ngắn mạch dự kiến của hệ thống với khả năng chịu đựng của máy biến dòng để lựa chọn thiết bị phù hợp.

Điều kiện làm việc

Theo tài liệu kỹ thuật, máy biến dòng được thiết kế để sử dụng trong nhà với các điều kiện môi trường tham khảo:

Nhiệt độ môi trường từ khoảng -5°C đến +45°C.

Độ cao lắp đặt không vượt quá khoảng 1.500m.

Độ ẩm tương đối trung bình trong 24 giờ không vượt quá khoảng 95%.

Nếu công trình có điều kiện môi trường đặc biệt như độ cao lớn, độ ẩm cao, nhiệt độ ngoài phạm vi tiêu chuẩn hoặc lắp đặt ngoài trời, người sử dụng nên kiểm tra lại yêu cầu kỹ thuật trước khi lựa chọn thiết bị.

Tiêu chuẩn kỹ thuật

Máy biến dòng trung thế EMIC được thiết kế và sản xuất theo các tiêu chuẩn kỹ thuật liên quan đến máy biến dòng và máy biến điện đo lường như IEC 60044-1, IEC 61869-1/2 và TCVN 7697-1, tùy tài liệu và phiên bản sản phẩm.

Việc tham chiếu các tiêu chuẩn kỹ thuật giúp người thiết kế, nhà thầu và đơn vị vận hành có cơ sở đánh giá sản phẩm theo yêu cầu của hệ thống điện.

Đối với hồ sơ dự án cụ thể, nên kiểm tra catalogue hoặc tài liệu kỹ thuật phiên bản hiện hành của nhà sản xuất để xác nhận chính xác tiêu chuẩn áp dụng cho model đặt hàng.

Ứng dụng của máy biến dòng trung thế trong nhà

Máy biến dòng trung thế EMIC có thể được sử dụng trong nhiều hệ thống như:

• Tủ điện trung thế.
• Trạm phân phối điện.
• Trạm biến áp.
• Hệ thống điện nhà máy và khu công nghiệp.
• Hệ thống đo đếm điện năng.
• Hệ thống relay bảo vệ.
• Hệ thống giám sát và quản lý điện năng.

Tùy yêu cầu thiết kế, CT có thể đảm nhiệm riêng chức năng đo lường, riêng chức năng bảo vệ hoặc kết hợp nhiều lõi cho các nhiệm vụ khác nhau.

Cách lựa chọn máy biến dòng trung thế phù hợp

Để lựa chọn đúng máy biến dòng, không nên chỉ dựa vào dòng điện sơ cấp.

Một số thông số cần xác định bao gồm:

Cấp điện áp: 6kV, 10kV, 15kV hay 22kV.

Tỷ số biến dòng: Ví dụ 200/5A, 400/5A, 1000/5A hoặc tỷ số khác.

Dòng thứ cấp: 1A hay 5A.

Mục đích sử dụng: Đo lường, bảo vệ hoặc kết hợp.

Số lõi: 2 lõi, 3 lõi hoặc 4 lõi.

Cấp chính xác: Ví dụ 0.2, 0.5, 5P10, 5P20…

Phụ tải: VA yêu cầu của mạch thứ cấp.

Khả năng chịu ngắn mạch: Cần phù hợp với hệ thống.

Việc cung cấp đầy đủ các thông số trên sẽ giúp đơn vị tư vấn xác định model chính xác hơn, tránh lựa chọn CT không phù hợp với thiết kế.

Lưu ý khi lắp đặt và vận hành

Máy biến dòng là thiết bị điện cần được lắp đặt bởi người có chuyên môn phù hợp và tuân thủ quy trình an toàn điện.

Một nguyên tắc đặc biệt quan trọng đối với CT là không được để hở mạch thứ cấp khi phía sơ cấp đang có dòng điện.

Mạch thứ cấp cần được nối với phụ tải hoặc ngắn mạch phù hợp theo yêu cầu kỹ thuật. Một đầu của cuộn dây thứ cấp cũng cần được nối đất theo hướng dẫn lắp đặt.

Các thao tác kiểm tra, thay đổi đấu nối hoặc bảo trì chỉ nên được thực hiện khi hệ thống đã được cô lập và bảo đảm điều kiện an toàn.

Thông tin đơn vị cung cấp sản phẩm

Khách hàng có nhu cầu tìm hiểu máy biến dòng trung thế trong nhà EMIC CTx-xCxIxx, kiểm tra thông số, lựa chọn tỷ số biến dòng hoặc xác định cấu hình theo hồ sơ kỹ thuật có thể liên hệ:

CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH

Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam.

Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM.

Mã số thuế: 0317358651.

Điện thoại: 0983 165 054 – 0916 166 062 – 0987 659 043.

Khi liên hệ, khách hàng nên cung cấp cấp điện áp, tỷ số biến dòng, dòng thứ cấp, số lõi, cấp chính xác và phụ tải VA cần sử dụng để việc kiểm tra và lựa chọn sản phẩm được thuận tiện hơn.
