Biến dòng điện trung thế trong nhà 22kV 2-3 mạch CTX-XCXIXX EM5D43

Biến dòng điện trung thế trong nhà 22kV 2-3 mạch CTX-XCXIXX EM5D43 là dòng máy biến dòng (Current Transformer – CT) sử dụng trong hệ thống điện trung thế, phục vụ các chức năng đo lường và bảo vệ. Sản phẩm thuộc dòng biến dòng trung thế trong nhà của EMIC, có kết cấu đúc epoxy, nhiều lựa chọn dòng điện sơ cấp, dòng thứ cấp, tỷ số biến và cấp chính xác để đáp ứng các cấu hình hệ thống điện khác nhau.

Với điện áp thiết bị lên đến 24kV, dòng điện sơ cấp có nhiều tùy chọn và dòng thứ cấp định mức 1A hoặc 5A, EM5D43 phù hợp sử dụng trong tủ điện trung thế, hệ thống phân phối điện và các công trình cần thu thập tín hiệu dòng điện phục vụ đo đếm, giám sát hoặc bảo vệ.

1. Biến dòng điện trung thế CTX-XCXIXX EM5D43 là gì?

Trong hệ thống điện trung thế, dòng điện trên mạch sơ cấp có thể lớn và không phù hợp để đưa trực tiếp vào công tơ, thiết bị đo hoặc relay bảo vệ. Máy biến dòng điện – CT – có nhiệm vụ biến đổi dòng điện sơ cấp thành dòng thứ cấp có giá trị tiêu chuẩn, từ đó cung cấp tín hiệu cho thiết bị đo lường và bảo vệ.

Dòng CTX-XCXIXX EM5D43 được EMIC thiết kế cho môi trường lắp đặt trong nhà. Theo catalogue của nhà sản xuất, sản phẩm sử dụng hệ nhựa epoxy Huntsman và được đúc trong chân không. Vật liệu này có các đặc tính cơ – điện tốt, khả năng chịu thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Sản phẩm có thể được cấu hình với nhiều tỷ số biến; việc thay đổi tỷ số được thực hiện thông qua cách đấu nối ở phía thứ cấp. Đây là đặc điểm hữu ích khi lựa chọn CT cho các hệ thống điện có yêu cầu kỹ thuật khác nhau.

2. Thông số kỹ thuật nổi bật của EM5D43

Theo catalogue kỹ thuật của EMIC, dòng CTX-XCXIXX có các thông số đáng chú ý:

Thông số	Giá trị
Loại thiết bị	Máy biến dòng trung thế trong nhà
Model/dòng sản phẩm	CTX-XCXIXX – EM5D43
Cấp điện áp	6; 10; 15; 22kV
Điện áp cao nhất thiết bị	7,2; 12; 17,5; 24kV
Điện áp thử tần số công nghiệp 1 phút	20(24); 28; 38; 50kV
Điện áp thử xung sét	60; 75; 95; 125kV
Dòng điện ngắn hạn danh định Ith	80In/1s; 25kA/1s; 31,5kA/1s
Dòng điện danh định	1 – 2500A theo bảng thông số chung
Dòng thứ cấp định mức	1A hoặc 5A
Tần số định mức	50Hz
Phụ tải/cấp chính xác đo lường	5–30VA / 0.2; 0.5; 0.5FS10; 1
Phụ tải/cấp chính xác bảo vệ	5–30VA / 5P5; 5P10; 5P15; 5P20
Khối lượng tham khảo	Khoảng 55kg
Kiểu lắp đặt	Trong nhà

Catalogue cũng liệt kê nhiều mức dòng sơ cấp như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A, 1250A và các mức dòng lớn hơn tùy cấu hình.

Do EM5D43 có nhiều biến thể kỹ thuật, khi đặt hàng cần xác định chính xác tỷ số biến, số lõi, cấp chính xác, dung lượng VA và dòng thứ cấp theo yêu cầu của hệ thống.

3. Khả năng đo lường và bảo vệ

Một ưu điểm quan trọng của dòng biến dòng trung thế EMIC CTX-XCXIXX là khả năng cấu hình các cuộn thứ cấp cho những mục đích khác nhau.

Cuộn đo lường

Cuộn đo lường cung cấp tín hiệu dòng điện cho công tơ hoặc các thiết bị đo, giám sát điện. Catalogue đưa ra các lựa chọn cấp chính xác gồm:

0.2 – 0.5 – 0.5FS10 – 1

Tùy yêu cầu đo đếm và thiết kế hệ thống, người dùng cần lựa chọn đúng cấp chính xác và phụ tải VA tương ứng.

Cuộn bảo vệ

Đối với chức năng bảo vệ, EM5D43 hỗ trợ các cấp chính xác:

5P5 – 5P10 – 5P15 – 5P20

Các cuộn bảo vệ có thể cung cấp tín hiệu dòng điện cho relay và hệ thống bảo vệ nhằm hỗ trợ phát hiện, xử lý các trạng thái bất thường theo thiết kế của mạng điện.

4. Ý nghĩa ký hiệu CTX-XCXIXX

Catalogue EMIC cung cấp hệ thống ký hiệu giúp xác định cấu hình của biến dòng.

Trong đó, các ký hiệu điện áp gồm:

• 6: điện áp lớn nhất 7,2kV.
• 10: điện áp lớn nhất 12kV.
• 15: điện áp lớn nhất 17,5kV.
• 22: điện áp lớn nhất 24kV.

Số lượng lõi có thể được biểu thị bằng 2C, 3C hoặc 4C tương ứng với cấu hình lõi từ của thiết bị.

Các ký hiệu 1, 2, 3 thể hiện số tỷ số biến tùy cấu hình.

Dòng thứ cấp được ký hiệu:

• 5: dòng thứ cấp 5A.
• 1: dòng thứ cấp 1A.

Chữ I thể hiện thiết bị được thiết kế sử dụng trong nhà – Indoor.

Đối với cuộn bảo vệ, catalogue quy định:

• A: 5P5.
• B: 5P10.
• E: 5P15.
• C: 5P20.

Việc hiểu đúng mã sản phẩm đặc biệt quan trọng khi lập yêu cầu kỹ thuật hoặc đặt mua CT, bởi hai biến dòng có ngoại hình tương tự vẫn có thể khác hoàn toàn về tỷ số biến, số lõi, dòng thứ cấp và cấp chính xác.

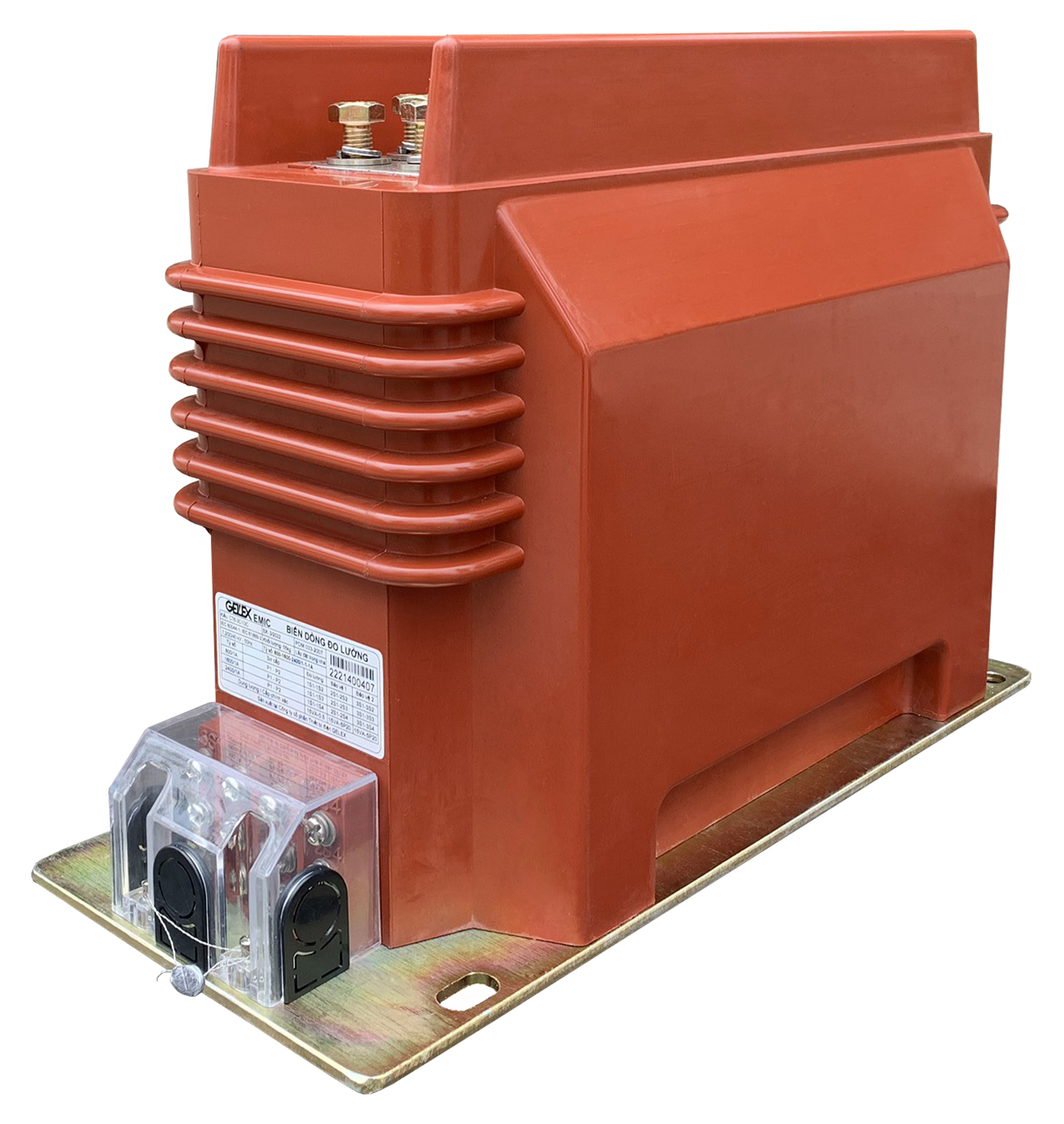

5. Kết cấu đúc epoxy phù hợp cho tủ điện trung thế trong nhà

CTX-XCXIXX EM5D43 sử dụng công nghệ đúc chân không bằng hệ nhựa epoxy. Theo tài liệu kỹ thuật EMIC, kết cấu này mang lại các đặc tính cơ và điện tốt, đồng thời có khả năng chịu sự thay đổi nhiệt độ đột ngột.

Phần chân đế của máy được làm bằng thép có kết cấu vững chắc và được mạ kẽm. Thiết bị được cố định bằng bulông thông qua các lỗ trên chân đế, giúp thuận tiện khi bố trí bên trong tủ điện.

Các đầu ra được đúc liền với thân máy. Khu vực đấu dây thứ cấp có hộp che, nắp và vị trí niêm chì, góp phần bảo vệ phần đấu nối trong quá trình khai thác và vận hành.

6. Ứng dụng của biến dòng trung thế EM5D43

Với cấp điện áp 22kV và điện áp cao nhất thiết bị 24kV, biến dòng điện trung thế trong nhà EM5D43 có thể được xem xét sử dụng trong nhiều hệ thống như:

• Tủ điện trung thế 22kV.
• Hệ thống phân phối điện trong nhà máy và khu công nghiệp.
• Trạm điện và hệ thống phân phối trung thế.
• Hệ thống đo đếm điện năng.
• Hệ thống giám sát dòng điện.
• Hệ thống relay bảo vệ.
• Tủ đo lường và bảo vệ trung thế.
• Các công trình điện công nghiệp cần CT có nhiều cuộn thứ cấp.

Việc lựa chọn cấu hình cụ thể phải căn cứ vào sơ đồ điện, dòng tải, yêu cầu đo lường, relay bảo vệ và hồ sơ thiết kế của từng công trình.

7. Điều kiện làm việc của CTX-XCXIXX EM5D43

Theo catalogue, điều kiện môi trường làm việc được nhà sản xuất công bố gồm:

Nhiệt độ môi trường: từ -5°C đến +45°C.

Độ cao lắp đặt: không vượt quá 1.500m.

Độ ẩm tương đối: giá trị trung bình trong khoảng thời gian 24 giờ không vượt quá 95%.

Do đây là dòng Indoor Current Transformer, sản phẩm được thiết kế cho môi trường lắp đặt trong nhà. Nếu công trình có điều kiện môi trường khác với thông số công bố, cần kiểm tra lại yêu cầu kỹ thuật trước khi lựa chọn.

8. Tiêu chuẩn áp dụng

Theo tài liệu kỹ thuật của EMIC, dòng biến dòng này được thiết kế và sản xuất theo các tiêu chuẩn/khuyến nghị được nhà sản xuất công bố, bao gồm:

IEC 60044-1; IEC 61869-1,2 và TCVN 7697-1.

Thông tin tiêu chuẩn là một trong những yếu tố quan trọng cần kiểm tra khi lựa chọn thiết bị cho hồ sơ kỹ thuật, dự án, tủ điện trung thế hoặc hệ thống đo lường – bảo vệ.

9. Lưu ý quan trọng khi lắp đặt và vận hành biến dòng

Đối với máy biến dòng, mạch thứ cấp cần được xử lý đúng quy trình kỹ thuật.

Theo hướng dẫn trong catalogue EMIC, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch; một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.

Không được tùy tiện để hở mạch thứ cấp khi phía sơ cấp đang có dòng điện. Công việc đấu nối, kiểm tra, thí nghiệm và vận hành thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn và tuân thủ quy trình an toàn điện của công trình.

10. Cách lựa chọn biến dòng EM5D43 phù hợp

Khi đặt mua biến dòng điện trung thế trong nhà 22kV CTX-XCXIXX EM5D43, khách hàng không nên chỉ cung cấp tên model. Để xác định đúng cấu hình, nên chuẩn bị đầy đủ các thông tin:

Cấp điện áp → tỷ số biến dòng → dòng thứ cấp 1A/5A → số lõi/cuộn thứ cấp → chức năng từng lõi → cấp chính xác → dung lượng VA → yêu cầu bảo vệ → số tỷ số → điều kiện lắp đặt.

Ví dụ, CT dùng cho đo đếm sẽ có yêu cầu khác với CT cung cấp tín hiệu cho relay bảo vệ. Trường hợp một thiết bị đồng thời phục vụ đo lường và bảo vệ thì cấu hình các lõi thứ cấp cũng cần được xác định rõ ngay từ khi đặt hàng.

11. Thông tin mua biến dòng điện trung thế EM5D43 tại Đức Vinh

Khách hàng đang tìm kiếm biến dòng điện trung thế trong nhà 22kV 2-3 mạch CTX-XCXIXX EM5D43 EMIC có thể liên hệ Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh để trao đổi về model và cấu hình sản phẩm phù hợp với yêu cầu kỹ thuật của công trình.

CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH

Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam.

Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM.

Mã số thuế: 0317358651.

Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043.

Khi liên hệ, khách hàng nên cung cấp mã CT, tỷ số biến, dòng sơ cấp/thứ cấp, số lõi, cấp chính xác và VA hoặc gửi trực tiếp bảng thông số kỹ thuật của dự án để việc đối chiếu cấu hình được chính xác hơn.
