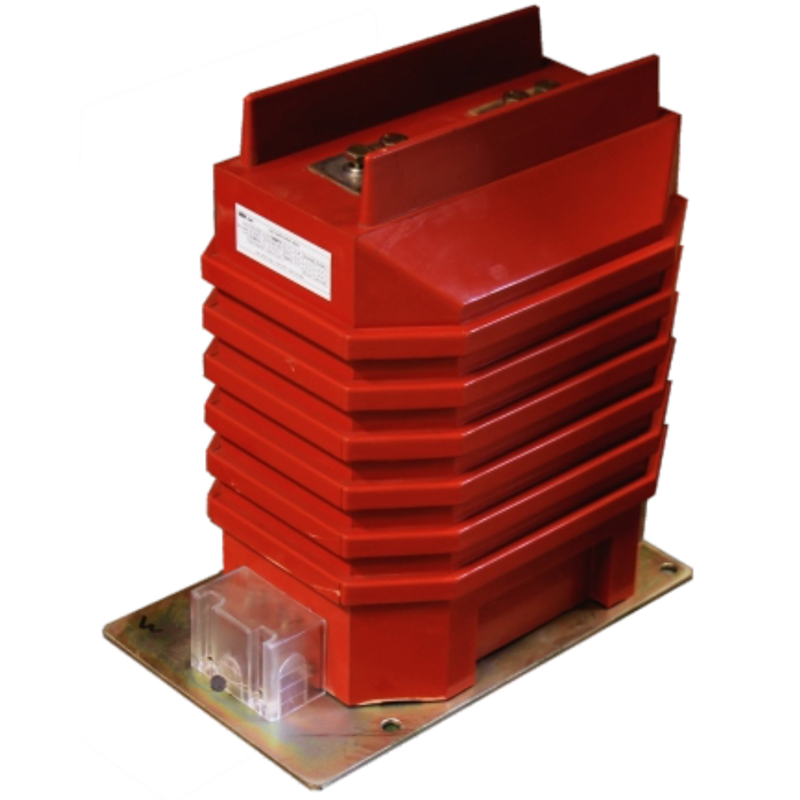

Biến dòng điện trung thế trong nhà 35kV 2 mạch CT35-XCXIXX EM5G15

Thông tin sản phẩm CT35-XCXIXX EM5G15

• Tên sản phẩm: Biến dòng điện trung thế trong nhà 35kV 2 mạch
• Dòng sản phẩm: CT35-XCXIXX
• Model/Catalogue: EM5G15
• Thương hiệu: EMIC
• Loại: Máy biến dòng trung thế trong nhà
• Vật liệu cách điện: Nhựa epoxy đúc chân không
• Điện áp: Cấp 35kV
• Điện áp cao nhất cho thiết bị: đến 40,5kV
• Dòng điện thứ cấp định mức: 1A hoặc 5A
• Tần số định mức: 50Hz
• Ứng dụng: Đo lường và/hoặc bảo vệ hệ thống điện
• Khối lượng tham khảo: khoảng 75kg

Đặc điểm của biến dòng trung thế EMIC EM5G15

Một trong những đặc điểm đáng chú ý của dòng CTx-xCxIxx là kết cấu đúc chân không bằng hệ nhựa epoxy Huntsman. Theo catalogue của nhà sản xuất, vật liệu này có các tính chất cơ và điện tốt, khả năng chịu thay đổi nhiệt độ đột ngột và đáp ứng yêu cầu cách điện trong quá trình vận hành.

Kết cấu epoxy đặc biệt phù hợp với thiết bị biến dòng sử dụng trong nhà bởi thiết bị cần duy trì tính ổn định về cách điện trong môi trường tủ điện và trạm phân phối.

EM5G15 có thể được thiết kế với một hoặc nhiều tỷ số biến dòng. Tỷ số có thể thay đổi thông qua cách đấu nối phía thứ cấp, giúp đáp ứng nhiều cấu hình hệ thống khác nhau.

Ngoài ra, dòng sản phẩm có thể có 1, 2 hoặc 3 cuộn dây thứ cấp, tùy cấu hình. Các cuộn thứ cấp có thể được sử dụng cho mục đích đo lường hoặc bảo vệ.

Thông số kỹ thuật CT35-XCXIXX EM5G15

Theo catalogue EM5G15.1-2023 của nhà sản xuất, dòng biến dòng này có dải thông số tương đối rộng để lựa chọn theo thiết kế của hệ thống.

Điện áp và khả năng cách điện

Thiết bị thuộc nhóm cấp điện áp 35kV, với điện áp cao nhất cho thiết bị có các mức 35kV, 38,5kV và 40,5kV tùy cấu hình.

Điện áp thử tần số công nghiệp trong 1 phút được catalogue thể hiện ở mức 70(80)kV, trong khi điện áp thử xung sét ở mức 180(190)kV.

Các thông số này cần được đối chiếu với yêu cầu kỹ thuật cụ thể của dự án trước khi lựa chọn mã hàng.

Dòng điện sơ cấp định mức

Dải dòng sơ cấp được nhà sản xuất công bố gồm:

5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 75 – 100 – 150 – 200 – 250 – 300 – 400 – 500 – 600 – 750 – 800 – 1000 – 1200 – 1250A.

Nhờ dải dòng tương đối rộng, dòng CTx-xCxIxx có thể được lựa chọn cho nhiều quy mô hệ thống điện trung thế khác nhau.

Dòng điện thứ cấp

Dòng thứ cấp định mức có hai lựa chọn:

1A hoặc 5A.

Việc lựa chọn dòng thứ cấp phải phù hợp với thiết bị đo lường, relay bảo vệ, khoảng cách truyền tín hiệu và thiết kế tổng thể của mạch thứ cấp.

Cấp chính xác đo lường

Đối với chức năng đo lường, catalogue đưa ra các lựa chọn phụ tải/cấp chính xác trong khoảng:

5 – 30VA / cấp 0.2 – 0.5 – 0.5FS10-1.

Cấu hình thực tế cần được xác định theo yêu cầu của hệ thống đo lường và mã đặt hàng.

Cấp chính xác bảo vệ

Đối với cuộn sử dụng cho bảo vệ, sản phẩm hỗ trợ các lựa chọn:

5 – 30VA / 5P5 – 5P10 – 5P15 – 5P20.

Trong đó, ký hiệu của nhà sản xuất thể hiện:

• A: cấp chính xác bảo vệ 5P5
• B: cấp chính xác bảo vệ 5P10
• E: cấp chính xác bảo vệ 5P15
• C: cấp chính xác bảo vệ 5P20

Nhờ đó, người thiết kế có thể lựa chọn cấu hình phù hợp với yêu cầu của hệ thống relay bảo vệ.

Kết cấu chắc chắn, thuận tiện cho lắp đặt

Theo tài liệu kỹ thuật, máy biến dòng có thể được lắp đặt ở nhiều vị trí nhờ hệ thống 4 bulông bắt vào 4 lỗ trên chân đế.

Chân đế được chế tạo bằng thép, có kết cấu vững chắc và được mạ kẽm. Đây là chi tiết quan trọng đối với thiết bị trung thế cần được cố định ổn định trong suốt quá trình vận hành.

Các đầu ra của máy biến dòng được đúc liền với thân máy. Khu vực đấu nối thứ cấp có hộp che, nắp bảo vệ và vị trí niêm chì, hỗ trợ quản lý đấu nối trong hệ thống.

Khối lượng của thiết bị theo catalogue vào khoảng 75kg.

Điều kiện vận hành

Nhà sản xuất công bố điều kiện môi trường làm việc của dòng biến dòng này như sau:

• Nhiệt độ môi trường: -5°C đến +45°C
• Độ cao lắp đặt: không vượt quá 1.500m
• Độ ẩm tương đối trung bình trong 24 giờ: không vượt quá 95%

Khi công trình có điều kiện môi trường nằm ngoài phạm vi trên, khách hàng nên trao đổi với đơn vị kỹ thuật hoặc nhà cung cấp trước khi lựa chọn cấu hình.

Tiêu chuẩn áp dụng

Dòng máy biến dòng CTx-xCxIxx được nhà sản xuất công bố thiết kế và sản xuất phù hợp với các tiêu chuẩn, khuyến nghị kỹ thuật liên quan như:

IEC 60044-1, IEC 61869-2 và TCVN 7697-1.

Việc có thông tin tiêu chuẩn rõ ràng giúp kỹ sư và đơn vị tư vấn dễ dàng hơn khi đối chiếu yêu cầu kỹ thuật của hồ sơ thiết kế, hồ sơ mời thầu hoặc dự án.

Ứng dụng của biến dòng điện trung thế 35kV 2 mạch

CT35-XCXIXX EM5G15 có thể được sử dụng trong nhiều hệ thống điện trung thế như:

• Tủ điện trung thế 35kV
• Trạm biến áp và trạm phân phối điện
• Hệ thống đo lường điện năng
• Mạch giám sát dòng điện
• Hệ thống relay bảo vệ
• Nhà máy và khu công nghiệp
• Hệ thống phân phối điện của công trình
• Các dự án cơ điện và hạ tầng điện trung thế

Tùy cấu hình cuộn thứ cấp, biến dòng có thể đảm nhiệm chức năng đo lường, bảo vệ hoặc kết hợp các nhiệm vụ theo thiết kế.

Lưu ý quan trọng khi sử dụng máy biến dòng

Đối với máy biến dòng điện, an toàn của mạch thứ cấp là vấn đề không được bỏ qua.

Theo hướng dẫn trong catalogue EMIC, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch; một đầu nối của mỗi cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Không được tùy ý để hở mạch thứ cấp của CT khi phía sơ cấp đang mang dòng điện.

Việc lắp đặt, đấu nối, kiểm tra và vận hành thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn phù hợp, tuân thủ thiết kế hệ thống và các quy định an toàn điện hiện hành.

Cách lựa chọn CT35-XCXIXX EM5G15 phù hợp

Không nên chỉ dựa vào thông tin “35kV” để đặt mua biến dòng. Trước khi lựa chọn sản phẩm, khách hàng nên xác định tối thiểu:

Điện áp hệ thống → tỷ số biến dòng → số lõi/cuộn thứ cấp → dòng thứ cấp 1A hay 5A → cấp chính xác → công suất VA → chức năng đo lường/bảo vệ → yêu cầu chịu ngắn mạch.

Ví dụ, hai hệ thống cùng sử dụng điện áp 35kV nhưng tỷ số CT, cấp chính xác và phụ tải thứ cấp khác nhau sẽ cần cấu hình sản phẩm khác nhau.

Vì vậy, khi đặt hàng nên cung cấp bản vẽ, bảng thông số kỹ thuật hoặc yêu cầu của tư vấn thiết kế để đơn vị cung cấp kiểm tra cấu hình trước khi báo giá.
