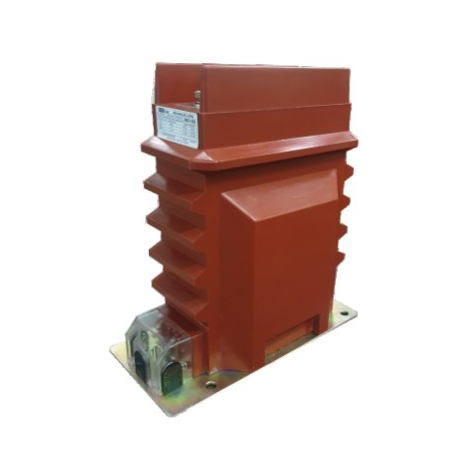

Biến dòng điện trung thế trong nhà 35kV 2 mạch CTX-XCXIXX EM5G01

Biến dòng điện trung thế trong nhà 35kV CTx-xCxIxx EM5G01 là gì?

Máy biến dòng điện hay Current Transformer – CT là thiết bị được sử dụng để biến đổi dòng điện sơ cấp lớn thành dòng điện thứ cấp tiêu chuẩn phù hợp với đồng hồ đo, công tơ, rơ-le và các thiết bị giám sát, bảo vệ.

Với dòng CTx-xCxIxx EM5G01, catalogue thể hiện cấu hình có thể sử dụng 1 hoặc 2 lõi từ, trong đó phiên bản 2 lõi phù hợp với yêu cầu sử dụng hai mạch thứ cấp. Tùy cấu hình đặt hàng, các cuộn thứ cấp có thể phục vụ chức năng đo lường, bảo vệ hoặc kết hợp hai chức năng trong cùng một máy biến dòng. Catalogue cũng thể hiện các cấu hình 1, 2, 3 hoặc 4 tỷ số tùy phương án đấu nối.

Điểm này giúp thiết bị thích hợp với những hệ thống trung thế cần đồng thời lấy tín hiệu dòng điện cho nhiều chức năng mà vẫn tối ưu không gian lắp đặt.

Thông số kỹ thuật nổi bật của CTx-xCxIxx EM5G01

Theo catalogue EM5G01/EM5G04, dòng máy biến dòng trung thế trong nhà này có những thông số đáng chú ý như sau:

Những giá trị trên là dải thông số của dòng sản phẩm. Thông số chính xác của từng CT cụ thể phải được xác định theo mã cấu hình, tỷ số biến, cấp chính xác và yêu cầu của hệ thống trước khi đặt hàng.

Kết cấu đúc epoxy chân không

Một đặc điểm quan trọng của biến dòng điện trung thế trong nhà 35kV CTx-xCxIxx EM5G01 là thân máy được đúc chân không bằng hệ nhựa epoxy của Huntsman.

Theo tài liệu kỹ thuật, vật liệu này mang lại các đặc tính cơ và điện tốt, đồng thời có khả năng chịu thay đổi nhiệt độ đột ngột và chịu tác động của điện áp đánh thủng trong thời gian dài.

Đây là yếu tố đặc biệt đáng quan tâm đối với CT trung thế bởi khả năng cách điện, độ ổn định cơ học và độ bền của vật liệu ảnh hưởng trực tiếp đến khả năng làm việc lâu dài của thiết bị.

Chân đế máy được chế tạo bằng thép, có kết cấu vững chắc và được mạ kẽm nhằm tăng khả năng làm việc trong điều kiện môi trường có độ ẩm cao. Các đầu ra được đúc liền với thân máy; khu vực đấu dây thứ cấp có nắp che và vị trí phục vụ niêm chì.

Cấu hình 2 mạch linh hoạt cho đo lường và bảo vệ

Đối với hệ thống điện trung thế, tín hiệu dòng điện không chỉ phục vụ việc hiển thị giá trị dòng tải. Trong nhiều thiết kế, hệ thống còn cần tín hiệu riêng để đưa đến thiết bị bảo vệ.

Catalogue cho biết CTx-xCxIxx có thể trang bị 1 hoặc 2 cuộn dây thứ cấp và các cuộn thứ cấp được sử dụng cho mục đích đo lường hoặc bảo vệ.

Đối với cấu hình hai lõi, sơ đồ catalogue thể hiện nhiều phương án như:

• 2 lõi – 1 tỷ số;
• 2 lõi – 2 tỷ số;
• 2 lõi – 3 tỷ số đổi nối;
• 2 lõi – 4 tỷ số đổi nối.

Nhờ vậy, người thiết kế có thể lựa chọn cấu hình CT dựa trên sơ đồ bảo vệ, thiết bị đo và tỷ số biến thực tế của công trình.

Dải dòng sơ cấp rộng từ 1A đến 1250A

Một ưu điểm khác của dòng EM5G01 là khả năng đáp ứng dải dòng điện sơ cấp rộng. Catalogue công bố dòng điện danh định từ 1 đến 1250A, trong khi phần mô tả liệt kê nhiều mức dòng sơ cấp như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A và lên đến 1250A.

Dòng thứ cấp tiêu chuẩn có thể lựa chọn 5A hoặc 1A, thuận tiện khi phối hợp với thiết bị đo lường và bảo vệ tương ứng.

Khi lựa chọn CT, tỷ số biến không nên được xác định đơn thuần dựa trên dòng tải hiện tại. Kỹ sư cần xem xét dòng tải thiết kế, khả năng mở rộng hệ thống, phụ tải thứ cấp, cấp chính xác và yêu cầu của rơ-le bảo vệ.

Cấp chính xác đo lường và bảo vệ đa dạng

Dòng CTx-xCxIxx EM5G01 hỗ trợ nhiều cấp chính xác khác nhau.

Đối với mạch đo lường, catalogue đưa ra phụ tải/cấp chính xác trong khoảng 5–30VA, với các lựa chọn 0.2, 0.5, 0.5FS10 và 1.

Đối với mạch bảo vệ, thiết bị hỗ trợ phụ tải 5–15VA và các cấp 5P5, 5P10, 5P15.

Việc có nhiều tùy chọn giúp kỹ sư lựa chọn cấu hình phù hợp hơn với từng nhiệm vụ cụ thể, thay vì sử dụng cùng một cấp CT cho mọi vị trí trong hệ thống.

Tiêu chuẩn áp dụng

Theo catalogue của nhà sản xuất, máy biến dòng CTx-xCxIxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn và khuyến nghị:

IEC 60044-1,2; IEC 61869-1,2 và TCVN 7697-1.

Đây là thông tin quan trọng khi lựa chọn thiết bị cho hồ sơ kỹ thuật, thiết kế tủ điện hoặc các dự án có yêu cầu rõ ràng về tiêu chuẩn thiết bị đo lường trung thế.

Điều kiện làm việc của biến dòng EM5G01

Nhà sản xuất quy định điều kiện môi trường sử dụng gồm nhiệt độ từ -5°C đến +45°C, độ cao lắp đặt không vượt quá 1.500m và độ ẩm tương đối trung bình trong 24 giờ không vượt quá 95%.

Vì đây là máy biến dòng trung thế trong nhà, vị trí lắp đặt cần phù hợp với thiết kế của thiết bị. Với công trình có điều kiện môi trường vượt ngoài phạm vi catalogue, người dùng nên kiểm tra lại yêu cầu kỹ thuật với đơn vị cung cấp hoặc nhà sản xuất trước khi lựa chọn.

Lưu ý an toàn khi đấu nối CT trung thế

Một nguyên tắc rất quan trọng đối với máy biến dòng là không được để hở mạch thứ cấp khi CT đang vận hành.

Catalogue EM5G01 nêu rõ mạch thứ cấp phải luôn được nối với phụ tải hoặc được ngắn mạch; đồng thời một đầu nối của mỗi cuộn thứ cấp phải được nối đất trong quá trình vận hành.

Do thiết bị làm việc trong hệ thống trung thế, quá trình thiết kế, lắp đặt, đấu nối, kiểm tra và vận hành phải do nhân sự có chuyên môn về hệ thống điện thực hiện và tuân thủ đầy đủ quy trình an toàn điện của công trình.

Ứng dụng của biến dòng điện trung thế 35kV 2 mạch

Với đặc tính kỹ thuật trên, CTx-xCxIxx EM5G01 có thể được xem xét cho các hệ thống điện trung thế trong nhà cần thu nhận tín hiệu dòng điện phục vụ đo lường và bảo vệ, chẳng hạn như tủ điện trung thế, trạm phân phối điện, hệ thống điện nhà máy và các công trình công nghiệp.

Đặc biệt, cấu hình 2 lõi/2 mạch mang lại lợi thế khi hệ thống cần tách riêng tín hiệu cho thiết bị đo và thiết bị bảo vệ.

Vì sao cần chọn đúng cấu hình CTx-xCxIxx?

Ký hiệu CTx-xCxIxx không chỉ là tên sản phẩm mà còn thể hiện các tùy chọn cấu hình. Catalogue cho biết mã sản phẩm có thể biểu thị cấp điện áp, số lõi từ, dòng thứ cấp 1A hoặc 5A, số tỷ số và cấp chính xác bảo vệ như 5P5, 5P10 hoặc 5P15.

Do đó, khi yêu cầu báo giá, khách hàng nên cung cấp tối thiểu điện áp hệ thống, tỷ số biến dòng, số lõi, dòng thứ cấp, cấp chính xác, dung lượng VA và chức năng của từng lõi. Điều này giúp hạn chế tình trạng chọn đúng dòng EM5G01 nhưng sai cấu hình kỹ thuật.

Mua biến dòng điện trung thế trong nhà 35kV CTx-xCxIxx EM5G01 tại Đức Vinh

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp các sản phẩm và thiết bị điện phục vụ nhu cầu của công trình, hệ thống điện và khách hàng doanh nghiệp.

Đối với Biến dòng điện trung thế trong nhà 35kV 2 mạch CTx-xCxIxx EM5G01, khách hàng nên gửi yêu cầu kỹ thuật hoặc thông số CT cần sử dụng để được kiểm tra cấu hình phù hợp trước khi đặt hàng.
