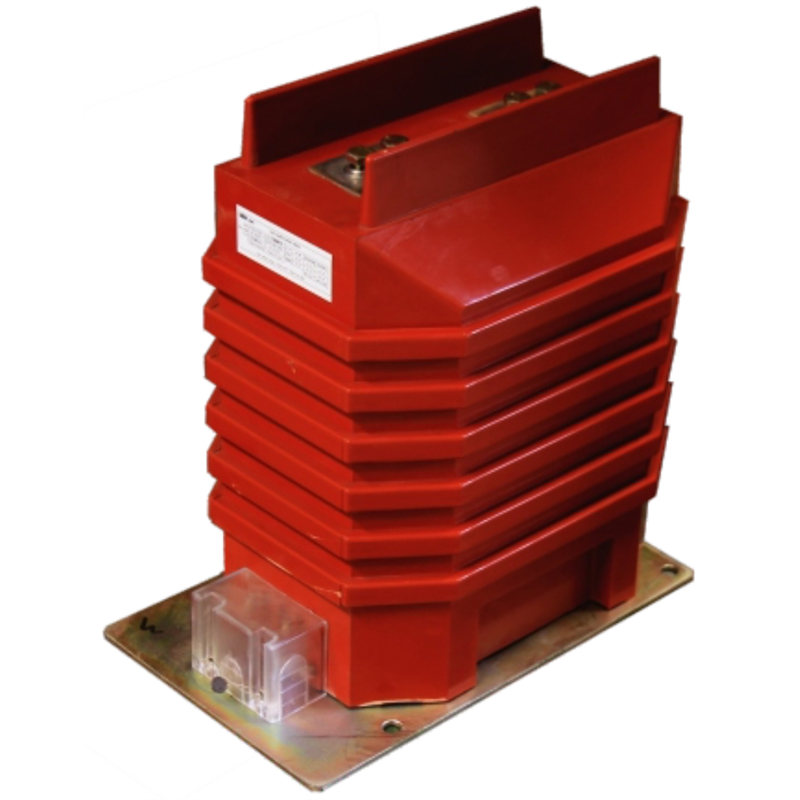

Biến dòng điện trung thế trong nhà 35kV 3 mạch 0.5/5P20/5P20 CT35-XCXIXX EM5G18

Tổng quan biến dòng điện trung thế CT35-XCXIXX EM5G18

Trong hệ thống điện trung thế, dòng điện vận hành có thể lớn và không phù hợp để đưa trực tiếp vào các thiết bị đo lường, công tơ hoặc relay. Máy biến dòng điện có nhiệm vụ biến đổi dòng điện sơ cấp về giá trị thứ cấp tiêu chuẩn để các thiết bị phía sau có thể đo lường, giám sát và thực hiện chức năng bảo vệ.

Dòng CTx-xCxIxx EM5G18 của EMIC được thiết kế cho môi trường lắp đặt trong nhà. Theo catalogue nhà sản xuất, thiết bị có thể có nhiều cuộn dây thứ cấp phục vụ mục đích đo lường hoặc bảo vệ.

Đối với cấu hình 35kV 3 mạch 0.5/5P20/5P20, chức năng có thể hiểu như sau:

• Mạch 0.5: phục vụ mục đích đo lường với cấp chính xác 0.5.
• Mạch 5P20 thứ nhất: cung cấp tín hiệu cho hệ thống bảo vệ.
• Mạch 5P20 thứ hai: bổ sung một mạch bảo vệ độc lập cho hệ thống.
• 3 lõi từ: cho phép phân tách chức năng đo lường và bảo vệ trong cùng một thiết bị.

Cấu hình này phù hợp với các hệ thống cần đồng thời giám sát dòng điện và triển khai nhiều chức năng bảo vệ.

Thông số kỹ thuật CT35-XCXIXX EM5G18

Theo tài liệu kỹ thuật của nhà sản xuất, dòng máy biến dòng trung thế trong nhà CTx-xCxIxx có các thông số đáng chú ý:

Thông số	Giá trị
Loại thiết bị	Máy biến dòng trung thế trong nhà
Model/dòng sản phẩm	CT35-XCXIXX EM5G18
Cấu hình	3 mạch/lõi từ
Cấp chính xác	0.5/5P20/5P20
Cấp điện áp	35 (35–40,5) kV
Điện áp cao nhất cho thiết bị	Đến 40,5 kV
Điện áp thử tần số công nghiệp 1 phút	50/70 kV tùy cấu hình
Điện áp thử xung sét	125/170 kV tùy cấu hình
Dòng điện danh định	Dải chung 1–2500 A
Dòng thứ cấp định mức	1 A hoặc 5 A
Tần số định mức	50 Hz
Phụ tải/cấp chính xác đo lường	10–30 VA / 0.5–1
Phụ tải/cấp chính xác bảo vệ	15–30 VA / 5P5, 5P10, 5P15, 5P20
Dòng ngắn hạn danh định Ith	80In/1s; 25kA/1s; 31,5kA/1s
Khối lượng tham khảo	Khoảng 100 kg
Kiểu lắp đặt	Trong nhà
Vật liệu cách điện	Nhựa epoxy đúc chân không

Lưu ý: tỷ số biến, dòng sơ cấp/thứ cấp, burden và một số thông số cụ thể cần được lựa chọn theo hồ sơ thiết kế hoặc yêu cầu thực tế của từng công trình.

Kết cấu đúc epoxy chân không

Một đặc điểm quan trọng của biến dòng điện trung thế 35kV CT35-XCXIXX EM5G18 là phần thân được đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo tài liệu kỹ thuật của nhà sản xuất, vật liệu này mang lại các đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột và duy trì đặc tính cách điện trước tác động của điện áp đánh thủng trong thời gian dài.

Kết cấu đúc epoxy cũng phù hợp với yêu cầu của máy biến dòng trung thế lắp đặt trong nhà, nơi thiết bị cần có kết cấu chắc chắn và khả năng cách điện ổn định trong quá trình vận hành.

Cấu hình 3 mạch 0.5/5P20/5P20 có ý nghĩa gì?

Điểm đáng chú ý của phiên bản này nằm ở cấu hình 0.5/5P20/5P20.

Mạch đo lường cấp chính xác 0.5

Cấp chính xác 0.5 phù hợp với chức năng đo lường dòng điện trong hệ thống. Tín hiệu thứ cấp từ CT có thể được đưa tới các thiết bị đo, đồng hồ hoặc hệ thống giám sát tùy thiết kế.

Hai mạch bảo vệ 5P20

Hai lõi còn lại sử dụng cấp bảo vệ 5P20, thích hợp cung cấp tín hiệu cho relay và các mạch bảo vệ.

Việc bố trí hai mạch 5P20 độc lập tạo điều kiện để hệ thống triển khai nhiều chức năng bảo vệ hoặc phân tách tín hiệu tới các thiết bị bảo vệ khác nhau theo thiết kế của tủ điện và trạm điện.

Đây cũng là lý do cấu hình 3 mạch thường được quan tâm tại những hệ thống trung thế cần cả đo lường + bảo vệ trên cùng một vị trí lấy tín hiệu dòng điện.

Dải tỷ số biến linh hoạt

Dòng CTx-xCxIxx hỗ trợ nhiều mức dòng điện sơ cấp. Catalogue công bố các mức phổ biến gồm:

5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250A…

Ngoài ra, dòng sản phẩm có thể được thiết kế một hoặc nhiều tỷ số và thay đổi tỷ số thông qua đấu nối phía thứ cấp.

Dòng điện thứ cấp định mức có thể lựa chọn 1A hoặc 5A.

Do đó, khi đặt mua CT35-XCXIXX EM5G18 0.5/5P20/5P20, khách hàng nên cung cấp đầy đủ tỷ số biến yêu cầu, chẳng hạn 200/5A, 400/5A, 600/5A hoặc cấu hình theo hồ sơ kỹ thuật của dự án.

Kết cấu thuận tiện cho lắp đặt

Máy biến dòng có thể được cố định bằng 4 bulông qua 4 lỗ trên chân đế. Phần chân đế được chế tạo bằng thép, có kết cấu chắc chắn và được mạ kẽm.

Các đầu ra thứ cấp được bố trí trên phần đầu nối đúc liền với thân máy. Hộp che ổ đấu dây có nắp và vị trí niêm chì, hỗ trợ quản lý đấu nối trong quá trình khai thác hệ thống.

Khối lượng thiết bị theo catalogue vào khoảng 100 kg, vì vậy quá trình vận chuyển, nâng hạ và lắp đặt tại công trình cần được chuẩn bị phù hợp.

Điều kiện vận hành

Theo tài liệu kỹ thuật EMIC, điều kiện môi trường làm việc của dòng biến dòng này gồm:

• Nhiệt độ môi trường: -5°C đến +45°C.
• Độ cao lắp đặt: không vượt quá 1.500 m.
• Độ ẩm tương đối trung bình trong 24 giờ: không vượt quá 95%.
• Môi trường sử dụng: trong nhà.

Khi dự án có điều kiện môi trường khác phạm vi trên, đơn vị thiết kế hoặc thi công nên kiểm tra lại yêu cầu kỹ thuật trước khi lựa chọn thiết bị.

Tiêu chuẩn thiết kế và sản xuất

Theo catalogue, dòng máy biến dòng CTx-xCxIxx được thiết kế, sản xuất theo các tiêu chuẩn và khuyến nghị kỹ thuật được nhà sản xuất công bố, bao gồm IEC 60044-1, IEC 61869-2 và TCVN 7697-1.

Việc đối chiếu tiêu chuẩn, tỷ số biến, cấp chính xác, công suất tải và khả năng chịu dòng ngắn mạch là bước quan trọng khi lựa chọn CT cho từng dự án cụ thể.

Ứng dụng của biến dòng trung thế 35kV 3 mạch

Với đặc tính vừa đo lường vừa bảo vệ, biến dòng điện trung thế trong nhà 35kV 3 mạch 0.5/5P20/5P20 CT35-XCXIXX EM5G18 có thể được xem xét sử dụng trong:

• Tủ điện trung thế 35kV.
• Trạm biến áp và trạm phân phối điện.
• Hệ thống đo lường và giám sát dòng điện.
• Hệ thống relay bảo vệ.
• Nhà máy và khu công nghiệp.
• Hệ thống phân phối điện nội bộ của công trình.
• Các dự án điện yêu cầu CT nhiều lõi cho đo lường và bảo vệ.

Cấu hình thực tế cần được lựa chọn dựa trên sơ đồ nguyên lý, tỷ số CT, burden, cấp chính xác và yêu cầu phối hợp bảo vệ của hệ thống.

Lưu ý quan trọng khi sử dụng máy biến dòng

Đối với CT trung thế, an toàn mạch thứ cấp là yêu cầu đặc biệt quan trọng.

Theo hướng dẫn của nhà sản xuất, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch; một đầu của mỗi cuộn dây thứ cấp cần được nối đất trong quá trình vận hành.

Không nên tự ý thay đổi phương án đấu nối khi hệ thống đang hoạt động. Việc lắp đặt, kiểm tra và vận hành thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn phù hợp và tuân thủ quy trình an toàn điện của công trình.

Cách chọn CT35-XCXIXX EM5G18 phù hợp

Khi yêu cầu báo giá hoặc đặt hàng biến dòng trung thế, khách hàng nên chuẩn bị tối thiểu các thông tin:

Cấp điện áp → Tỷ số biến → Dòng thứ cấp → Số lõi → Cấp chính xác từng lõi → Burden (VA) → Dòng ngắn hạn yêu cầu → Điều kiện lắp đặt.

Ví dụ, chỉ cung cấp thông tin “CT 35kV” thường chưa đủ để xác định chính xác cấu hình sản phẩm. Với phiên bản trong bài viết, cần xác nhận rõ cấu hình 3 mạch 0.5/5P20/5P20, tỷ số dòng điện và các yêu cầu kỹ thuật đi kèm.

Việc cung cấp đầy đủ thông số ngay từ đầu giúp hạn chế tình trạng lựa chọn sai tỷ số biến, sai cấp chính xác hoặc không phù hợp với relay và thiết bị đo lường đang sử dụng.

Mua biến dòng điện trung thế 35kV CT35-XCXIXX EM5G18 tại Đức Vinh

Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp thiết bị điện và hỗ trợ khách hàng lựa chọn sản phẩm theo yêu cầu kỹ thuật của từng công trình.

Khi cần biến dòng điện trung thế trong nhà 35kV 3 mạch 0.5/5P20/5P20 CT35-XCXIXX EM5G18, khách hàng nên gửi mã sản phẩm, tỷ số biến, dòng thứ cấp, burden và các yêu cầu liên quan để được kiểm tra cấu hình trước khi báo giá.
