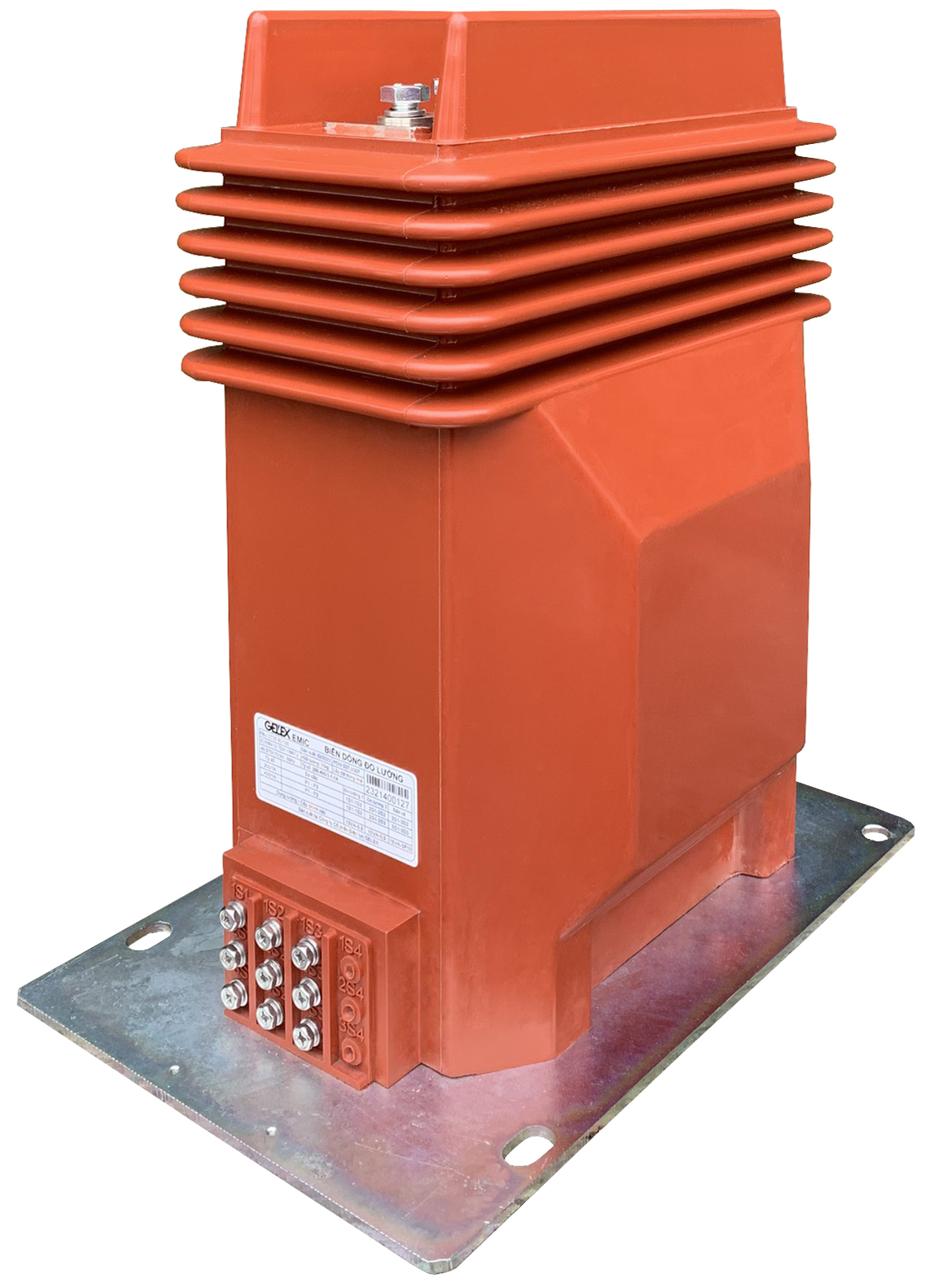

Biến dòng điện trung thế trong nhà 35kV 3 mạch 5P10 CT35-XCXIXX EM5G18

Tổng quan biến dòng điện trung thế CT35-XCXIXX EM5G18

Máy biến dòng điện hay Current Transformer – CT là thiết bị có nhiệm vụ biến đổi dòng điện lớn ở phía sơ cấp thành dòng điện thứ cấp tiêu chuẩn để cung cấp tín hiệu cho công tơ, đồng hồ đo, thiết bị giám sát và relay bảo vệ.

Đối với hệ thống trung thế 35kV, việc lựa chọn biến dòng cần căn cứ đồng thời vào điện áp hệ thống, dòng sơ cấp, dòng thứ cấp, cấp chính xác, công suất phụ tải VA và yêu cầu của mạch bảo vệ.

CT35-XCXIXX EM5G18 EMIC thuộc nhóm biến dòng trung thế lắp đặt trong nhà. Theo danh mục sản phẩm của EMIC, hãng có dòng biến dòng trung thế trong nhà 35kV 3 mạch 5P10 CT35-XCXIXX EM5G18, đáp ứng nhu cầu sử dụng trong các hệ thống điện trung thế cần kết hợp chức năng đo lường và bảo vệ.

Đặc điểm kết cấu của biến dòng CT35

Một trong những đặc điểm đáng chú ý của dòng biến dòng trung thế CT35 là công nghệ đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo tài liệu kỹ thuật của EMIC, hệ nhựa epoxy này có các đặc tính cơ và điện tốt, có khả năng chịu sự thay đổi nhiệt độ đột ngột cũng như tác động của điện áp đánh thủng trong thời gian dài.

Kết cấu epoxy đúc liền cũng giúp tạo thành khối cách điện chắc chắn, phù hợp với môi trường vận hành của thiết bị điện trung thế trong nhà.

Phần chân đế của máy biến dòng sử dụng kết cấu thép chắc chắn và được mạ kẽm. Thiết bị được cố định thông qua bốn bulông tại bốn lỗ trên chân đế, nhờ đó thuận tiện hơn trong quá trình bố trí và lắp đặt vào hệ thống.

Các đầu ra được bố trí liền với thân máy. Khu vực đấu dây thứ cấp có hộp che, nắp bảo vệ và vị trí niêm chì.

Thông số kỹ thuật tham khảo

Các thông số dưới đây được tổng hợp theo tài liệu kỹ thuật dòng CT35 do EMIC công bố. Khi lựa chọn model EM5G18 cụ thể cho công trình, khách hàng nên đối chiếu thêm nhãn máy, bản vẽ kỹ thuật hoặc cấu hình đặt hàng.

Thông số	Giá trị tham khảo
Loại thiết bị	Biến dòng điện trung thế trong nhà
Dòng sản phẩm	CT35-XCXIXX
Điện áp hệ thống	35kV
Điện áp cao nhất cho thiết bị	đến 40,5kV
Điện áp thử tần số công nghiệp 1 phút	70(80)kV
Điện áp thử xung sét	170(190)kV
Dòng điện sơ cấp định mức	5 – 1250A tùy cấu hình
Dòng điện thứ cấp định mức	1A hoặc 5A
Tần số định mức	50Hz
Khả năng chịu quá dòng liên tục	1,2In
Cấp chính xác đo lường tham khảo	0.5 – 1
Phụ tải đo lường tham khảo	5 – 30VA
Cấp chính xác bảo vệ của dòng CT35	5P5, 5P10, 5P15, 5P20 tùy cấu hình
Phụ tải bảo vệ tham khảo	15 – 30VA
Dòng điện ngắn hạn danh định	80In/1s hoặc 25kA/1s
Nhiệt độ môi trường	-5°C đến +45°C
Độ cao lắp đặt	Không vượt quá 1.500m
Độ ẩm tương đối trung bình trong 24 giờ	Không vượt quá 95%

Dải dòng điện sơ cấp được tài liệu CT35 công bố gồm nhiều lựa chọn như 5A, 10A, 15A, 20A, 25A, 30A, 40A, 50A, 60A, 75A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A, 800A, 1000A, 1200A và 1250A.

Nhờ dải lựa chọn rộng, người thiết kế có thể lựa chọn tỷ số biến dòng phù hợp với dòng tải thực tế của từng hệ thống.

Cấp bảo vệ 5P10 có ý nghĩa gì?

Đối với biến dòng sử dụng cho bảo vệ, thông số 5P10 là một yếu tố quan trọng cần quan tâm khi lựa chọn thiết bị.

Trong đó, “P” thể hiện biến dòng được sử dụng cho mục đích bảo vệ. Cấu hình 5P10 được lựa chọn để cung cấp tín hiệu dòng điện cho hệ thống relay bảo vệ trong phạm vi đặc tính kỹ thuật thiết kế của CT.

Điều này đặc biệt cần thiết trong mạng điện trung thế, nơi relay cần nhận được tín hiệu dòng đủ chính xác khi hệ thống xuất hiện dòng điện lớn do sự cố.

Tuy nhiên, lựa chọn CT không nên chỉ dựa vào cấp 5P10. Kỹ sư thiết kế cần đồng thời xác định tỷ số biến dòng, phụ tải VA, dòng thứ cấp 1A/5A, dòng ngắn mạch và yêu cầu phối hợp bảo vệ của hệ thống.

Công nghệ epoxy đúc chân không mang lại lợi ích gì?

Trong thiết bị trung thế, chất lượng hệ thống cách điện ảnh hưởng trực tiếp đến khả năng làm việc lâu dài của thiết bị.

Dòng CT35 sử dụng nhựa epoxy đúc trong môi trường chân không. Phương pháp này giúp tạo thành kết cấu cách điện đồng nhất và chắc chắn xung quanh các bộ phận điện bên trong.

Theo tài liệu của nhà sản xuất, vật liệu epoxy sử dụng cho dòng biến dòng có tính chất cơ – điện tốt, chịu được thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Đây là đặc điểm phù hợp với yêu cầu vận hành của biến dòng trung thế đặt trong tủ điện hoặc trạm phân phối điện trong nhà.

Tiêu chuẩn thiết kế và sản xuất

Theo tài liệu kỹ thuật của EMIC, dòng biến dòng CT35 được thiết kế và sản xuất theo các tiêu chuẩn, khuyến nghị liên quan như:

• IEC 60044-1;
• IEC 61869-1, IEC 61869-2;
• TCVN 7697-1.

Việc công bố rõ tiêu chuẩn kỹ thuật giúp kỹ sư, nhà thầu và đơn vị quản lý dự án có thêm cơ sở đối chiếu khi lựa chọn thiết bị cho hồ sơ kỹ thuật của công trình.

Ứng dụng của biến dòng trung thế 35kV EMIC

Biến dòng điện trung thế trong nhà 35kV CT35-XCXIXX EM5G18 có thể được lựa chọn cho nhiều hệ thống điện trung thế như trạm biến áp, tủ điện trung thế, hệ thống phân phối điện của nhà máy, khu công nghiệp, công trình thương mại và các hệ thống cần đo lường – bảo vệ dòng điện.

Trong mạch đo lường, CT cung cấp tín hiệu dòng điện đã được biến đổi về mức phù hợp cho thiết bị đo.

Trong mạch bảo vệ, tín hiệu từ CT được đưa tới relay để phục vụ chức năng phát hiện và xử lý các trạng thái bất thường theo thiết kế của hệ thống bảo vệ.

Lưu ý quan trọng khi lắp đặt và vận hành

Đối với máy biến dòng điện, mạch thứ cấp cần được xử lý đúng kỹ thuật.

Theo hướng dẫn của EMIC, trong quá trình vận hành, mạch thứ cấp của biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch. Không được tùy tiện để hở mạch thứ cấp khi phía sơ cấp đang có dòng điện.

Đồng thời, một đầu nối của cuộn dây thứ cấp phải được nối đất trong quá trình vận hành.

Đây là yêu cầu an toàn quan trọng. Việc lựa chọn, đấu nối, kiểm tra và đưa biến dòng trung thế vào vận hành nên được thực hiện bởi nhân sự có chuyên môn về hệ thống điện trung thế và tuân thủ hồ sơ thiết kế của công trình.

Cách lựa chọn CT35-XCXIXX phù hợp

Khi đặt mua biến dòng CT35, khách hàng nên cung cấp đầy đủ các thông tin kỹ thuật cho đơn vị tư vấn, bao gồm: điện áp hệ thống, tỷ số biến dòng sơ cấp/thứ cấp, số lõi hoặc số mạch yêu cầu, cấp chính xác từng mạch, phụ tải VA, mục đích đo lường hay bảo vệ và các yêu cầu kỹ thuật đặc biệt của dự án.

Ví dụ, không nên chỉ yêu cầu “biến dòng 35kV 5P10” bởi cùng cấp điện áp và cấp bảo vệ vẫn có thể tồn tại nhiều tỷ số dòng và cấu hình khác nhau.

Cung cấp đầy đủ thông số ngay từ đầu giúp hạn chế tình trạng lựa chọn sai CT, sai tỷ số hoặc không đáp ứng yêu cầu của relay và hệ thống đo lường.

Mua biến dòng điện trung thế 35kV EMIC tại Đức Vinh

Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Đức Vinh cung cấp thiết bị điện phục vụ nhu cầu của khách hàng, nhà thầu và doanh nghiệp. Đối với sản phẩm biến dòng trung thế, khách hàng nên gửi thông số kỹ thuật hoặc yêu cầu của dự án để được kiểm tra cấu hình trước khi đặt hàng.

Khi cần tìm Biến dòng điện trung thế trong nhà 35kV 3 mạch 5P10 CT35-XCXIXX EM5G18 EMIC, quý khách có thể liên hệ Đức Vinh để trao đổi về tỷ số biến dòng, dòng thứ cấp, cấp chính xác, phụ tải và cấu hình phù hợp với hệ thống.
