Biến dòng điện trung thế trong nhà 6-15kV 2 mạch 5P5; 5P10 CTX-XCXIXX EM5A03

1. Tổng quan về biến dòng CTx-xCxIxx EM5A03

Máy biến dòng trung thế CTx-xCxIxx thuộc nhóm biến dòng lắp đặt trong nhà, sử dụng trong hệ thống điện trung thế. Theo catalogue của nhà sản xuất, sản phẩm được chế tạo bằng công nghệ đúc chân không với hệ nhựa epoxy Huntsman, có đặc tính cơ và điện tốt, đồng thời có khả năng chịu sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong thời gian dài.

Sản phẩm có thể được thiết kế với một hoặc nhiều tỷ số biến dòng. Việc thay đổi tỷ số có thể thực hiện thông qua cách đấu nối ở phía thứ cấp, giúp kỹ sư có thêm lựa chọn khi thiết kế và vận hành hệ thống điện.

Máy biến dòng có cấu hình 1 hoặc 2 cuộn dây thứ cấp, tùy phiên bản và yêu cầu ứng dụng. Các cuộn thứ cấp có thể phục vụ chức năng đo lường hoặc bảo vệ trong hệ thống.

2. Thông số kỹ thuật chính

Các thông số đáng chú ý của dòng CTx-xCxIxx EM5A03 gồm:

Thông số	Giá trị
Dòng sản phẩm	CTx-xCxIxx
Catalogue/model	EM5A03
Kiểu lắp đặt	Trong nhà – Indoor
Cấp điện áp	6 (6–7,2) kV; 10 (10–12) kV
Điện áp cao nhất thiết bị	7,2 kV; 12 kV
Dòng sơ cấp định mức	5–1250 A tùy cấu hình
Dòng thứ cấp định mức	5 A hoặc 1 A
Tần số định mức	50 Hz
Số lõi	1 hoặc 2 lõi
Cấp bảo vệ	5P5; 5P10; 5P15
Phụ tải/cấp bảo vệ	10–15 VA
Cấp đo lường	0.2; 0.5; 0.5FS10; 1
Phụ tải đo lường	10–30 VA
Khối lượng	Khoảng 19 kg
Vật liệu cách điện	Nhựa epoxy đúc chân không
Tiêu chuẩn	IEC 60044-1,2; IEC 61869-1,2; TCVN 7697-1

Dải dòng điện sơ cấp được nhà sản xuất công bố gồm nhiều mức như 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200 và 1250A, tạo thuận lợi khi lựa chọn CT theo dòng tải thực tế của hệ thống.

3. Biến dòng 2 mạch 5P5; 5P10 có ý nghĩa gì?

Điểm đáng chú ý của cấu hình biến dòng trung thế 2 mạch 5P5; 5P10 là khả năng đáp ứng các yêu cầu bảo vệ khác nhau trong cùng hệ thống.

Trong ký hiệu sản phẩm của nhà sản xuất:

• 2C thể hiện cấu hình 2 lõi từ.
• A tương ứng cấp chính xác bảo vệ 5P5.
• B tương ứng cấp chính xác bảo vệ 5P10.
• E tương ứng cấp chính xác bảo vệ 5P15.
• I thể hiện thiết bị sử dụng trong nhà.
• Dòng thứ cấp có thể lựa chọn 5A hoặc 1A.

Với cấu hình 2 lõi, hệ thống có thể phân bổ tín hiệu thứ cấp cho các mạch hoặc thiết bị bảo vệ phù hợp với thiết kế của tủ điện.

Việc lựa chọn chính xác cấp 5P5 hay 5P10, tỷ số dòng và phụ tải VA cần dựa trên sơ đồ bảo vệ, relay sử dụng, chiều dài dây dẫn thứ cấp và yêu cầu kỹ thuật của từng dự án.

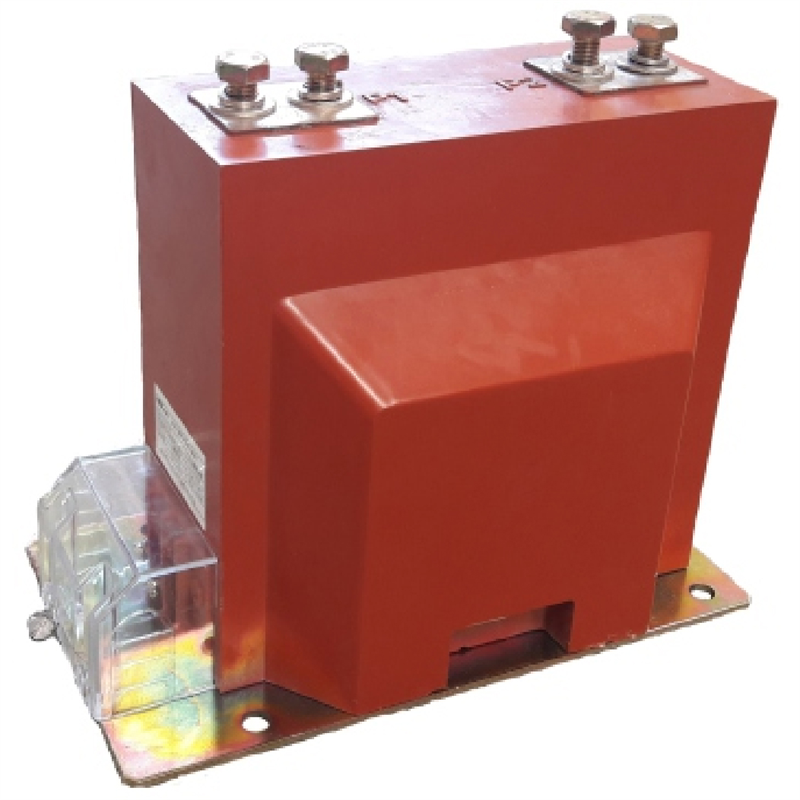

4. Kết cấu đúc epoxy phù hợp với hệ thống trung thế trong nhà

Một trong những đặc điểm quan trọng của CTx-xCxIxx EM5A03 là phần thân được đúc chân không bằng hệ nhựa epoxy Huntsman.

Theo tài liệu kỹ thuật, vật liệu này mang lại đặc tính cơ học và điện tốt, hỗ trợ thiết bị làm việc trước sự thay đổi nhiệt độ và tác động điện trong quá trình vận hành.

Phần chân đế của biến dòng được chế tạo bằng thép mạ kẽm, có kết cấu chắc chắn và được thiết kế để chịu môi trường có độ ẩm. Thân máy có thể được cố định thông qua bốn bulông tại bốn lỗ trên chân đế.

Các đầu ra được bố trí liền với thân máy. Hộp che đầu đấu dây có nắp và vị trí niêm chì, góp phần thuận tiện cho quá trình đấu nối, kiểm tra và quản lý hệ thống.

5. Điều kiện môi trường vận hành

Đối với thiết bị trung thế, việc lựa chọn CT không chỉ dựa trên tỷ số dòng hay cấp chính xác mà còn phải xem xét điều kiện môi trường tại vị trí lắp đặt.

Theo catalogue EM5A03, điều kiện làm việc tham khảo gồm:

Nhiệt độ môi trường: từ -5°C đến +45°C.

Độ cao lắp đặt: không vượt quá 1.500 m.

Độ ẩm tương đối: giá trị trung bình đo trong khoảng thời gian 24 giờ không vượt quá 95%.

Do đây là dòng Indoor Current Transformer, thiết bị được định hướng sử dụng trong các khu vực lắp đặt trong nhà như tủ điện, phòng điện và hệ thống phân phối trung thế có điều kiện môi trường phù hợp.

6. Ứng dụng của biến dòng trung thế CTx-xCxIxx EM5A03

Biến dòng trung thế có nhiệm vụ chuyển đổi dòng điện sơ cấp có giá trị lớn thành dòng điện thứ cấp tiêu chuẩn để cung cấp tín hiệu cho hệ thống đo lường hoặc bảo vệ.

Với cấu hình 2 mạch/lõi và các lựa chọn cấp bảo vệ 5P5, 5P10, dòng CTx-xCxIxx EM5A03 có thể được xem xét cho:

• Tủ điện trung thế trong nhà;
• Hệ thống phân phối điện của nhà máy;
• Trạm biến áp và phòng điện;
• Tủ bảo vệ trung thế;
• Hệ thống relay bảo vệ;
• Hệ thống giám sát và đo lường dòng điện;
• Nhà máy, khu công nghiệp và công trình hạ tầng có mạng điện trung thế.

Cấu hình cụ thể cần được lựa chọn dựa trên điện áp hệ thống, dòng sơ cấp, dòng thứ cấp, tỷ số biến dòng, cấp chính xác và phụ tải yêu cầu.

7. Tiêu chuẩn áp dụng

Theo tài liệu kỹ thuật của nhà sản xuất, máy biến dòng CTx-xCxIxx được thiết kế và sản xuất phù hợp với các tiêu chuẩn và khuyến nghị gồm:

IEC 60044-1,2; IEC 61869-1,2 và TCVN 7697-1.

Đây là yếu tố quan trọng khi kỹ sư, đơn vị thiết kế hoặc chủ đầu tư đánh giá thiết bị cho các dự án điện trung thế có yêu cầu cụ thể về hồ sơ kỹ thuật và tiêu chuẩn áp dụng.

8. Lưu ý khi lựa chọn biến dòng 2 mạch 5P5; 5P10

Để chọn đúng biến dòng điện trung thế trong nhà CTx-xCxIxx EM5A03, không nên chỉ dựa vào điện áp danh định. Người mua cần xác định đồng thời các thông số như:

Điện áp hệ thống: xác định cấp điện áp phù hợp với thiết bị có điện áp cao nhất 7,2kV hoặc 12kV theo catalogue.

Tỷ số biến dòng: lựa chọn dòng sơ cấp/dòng thứ cấp tương ứng với tải và thiết bị nhận tín hiệu.

Dòng thứ cấp: lựa chọn phiên bản 1A hoặc 5A theo thiết kế hệ thống.

Số lõi và mục đích sử dụng: xác định cần 1 hay 2 lõi, dùng cho đo lường, bảo vệ hoặc cấu hình kết hợp.

Cấp chính xác bảo vệ: lựa chọn 5P5, 5P10 hoặc 5P15 tùy yêu cầu relay và phương án bảo vệ.

Phụ tải VA: phải phù hợp với tổng tải của mạch thứ cấp.

Việc cung cấp đầy đủ các thông số này khi yêu cầu báo giá sẽ giúp hạn chế tình trạng chọn sai cấu hình CT so với hồ sơ thiết kế.

9. Lưu ý an toàn khi đấu nối và vận hành

Theo hướng dẫn kỹ thuật của nhà sản xuất, mạch thứ cấp của máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch phù hợp. Một đầu của cuộn dây thứ cấp phải được nối đất trong quá trình vận hành.

Đây là yêu cầu an toàn quan trọng đối với máy biến dòng. Việc lắp đặt, đấu nối, kiểm tra và vận hành thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn về hệ thống điện và tuân thủ quy trình an toàn của công trình.

10. Mua biến dòng điện trung thế CTx-xCxIxx EM5A03 tại Đức Vinh

Nếu doanh nghiệp đang cần tìm biến dòng điện trung thế trong nhà 6–15kV 2 mạch 5P5; 5P10 CTx-xCxIxx EM5A03, Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp thông tin và hỗ trợ khách hàng lựa chọn cấu hình phù hợp với yêu cầu của hệ thống.

Khi liên hệ, khách hàng nên cung cấp bản vẽ hoặc các thông số gồm: điện áp hệ thống, tỷ số biến dòng, số lõi, dòng thứ cấp 1A/5A, cấp chính xác, công suất VA và số lượng cần sử dụng để được xác định cấu hình phù hợp.
