Biến Dòng Hạ Thế Bảo Vệ, Đo Lường Khuôn Vuông EMIC – Giải Pháp Đo Lường Và Bảo Vệ Hệ Thống Điện

1. Biến dòng hạ thế bảo vệ, đo lường khuôn vuông là gì?

Biến dòng điện hay Current Transformer – CT là thiết bị có nhiệm vụ biến đổi dòng điện xoay chiều có giá trị lớn ở mạch sơ cấp thành giá trị nhỏ hơn, tiêu chuẩn hóa ở phía thứ cấp để phục vụ việc đo lường hoặc bảo vệ.

Theo tài liệu kỹ thuật EMIC, dòng máy biến dòng hạ thế kiểu đúc epoxy được sử dụng trên lưới điện hạ thế tới 1,2kV. Thiết bị cung cấp tín hiệu thứ cấp cho các dụng cụ đo lường điện và thiết bị bảo vệ.

Sản phẩm được sản xuất theo hệ thống quản lý chất lượng ISO 9001:2015 và catalog của nhà sản xuất công bố các tiêu chuẩn liên quan gồm IEC 60044-1, IEC 61869-2 và TCVN 7697-1.

Với thiết kế dạng khuôn vuông, cửa sổ luồn dây tương đối rộng, thiết bị thuận tiện khi lắp cùng cáp điện hoặc thanh cái trong tủ điện.

2. Thông số kỹ thuật nổi bật

Theo catalog của nhà sản xuất, dòng biến dòng hạ thế này có các thông số chính:

Việc lựa chọn chính xác tỷ số dòng điện, cấp chính xác và công suất VA cần căn cứ vào thiết kế của từng hệ thống thay vì chỉ lựa chọn theo dòng tải.

3. Các dòng biến dòng khuôn vuông trong catalog

Catalog cung cấp nhiều kích thước và dải dòng khác nhau để phù hợp với từng cấu hình tủ điện.

BD20 – 1 tỷ số

BD20 là phiên bản dành cho dải dòng sơ cấp thấp trong nhóm sản phẩm. Catalog thể hiện cấu hình 50/5A, 1 vòng sơ cấp, dung lượng 1,25VA và cấp chính xác 5P10.

Kích thước tổng thể tham khảo khoảng 120 x 145 x 120mm, phù hợp với những hệ thống cần biến dòng bảo vệ ở mức dòng thấp.

BD13 – 1 tỷ số

BD13 mở rộng dải lựa chọn lên các mức dòng lớn hơn. Theo catalog, sản phẩm có các dải:

• 100 – 150A
• 200 – 300A
• 400 – 500A
• 600A

Dòng thứ cấp 5A, với các lựa chọn dung lượng tùy tỷ số. Cấp chính xác được bố trí theo từng cấu hình, bao gồm các lựa chọn đo lường và bảo vệ.

BD14 – 1 tỷ số

BD14 hướng đến các hệ thống có dòng điện sơ cấp cao hơn, catalog thể hiện dải 800 – 1600A, dòng thứ cấp 5A và các lựa chọn dung lượng 5VA, 10VA hoặc 15VA.

Cửa sổ luồn thanh cái lớn hơn giúp thiết bị thích hợp với hệ thống phân phối điện công suất cao.

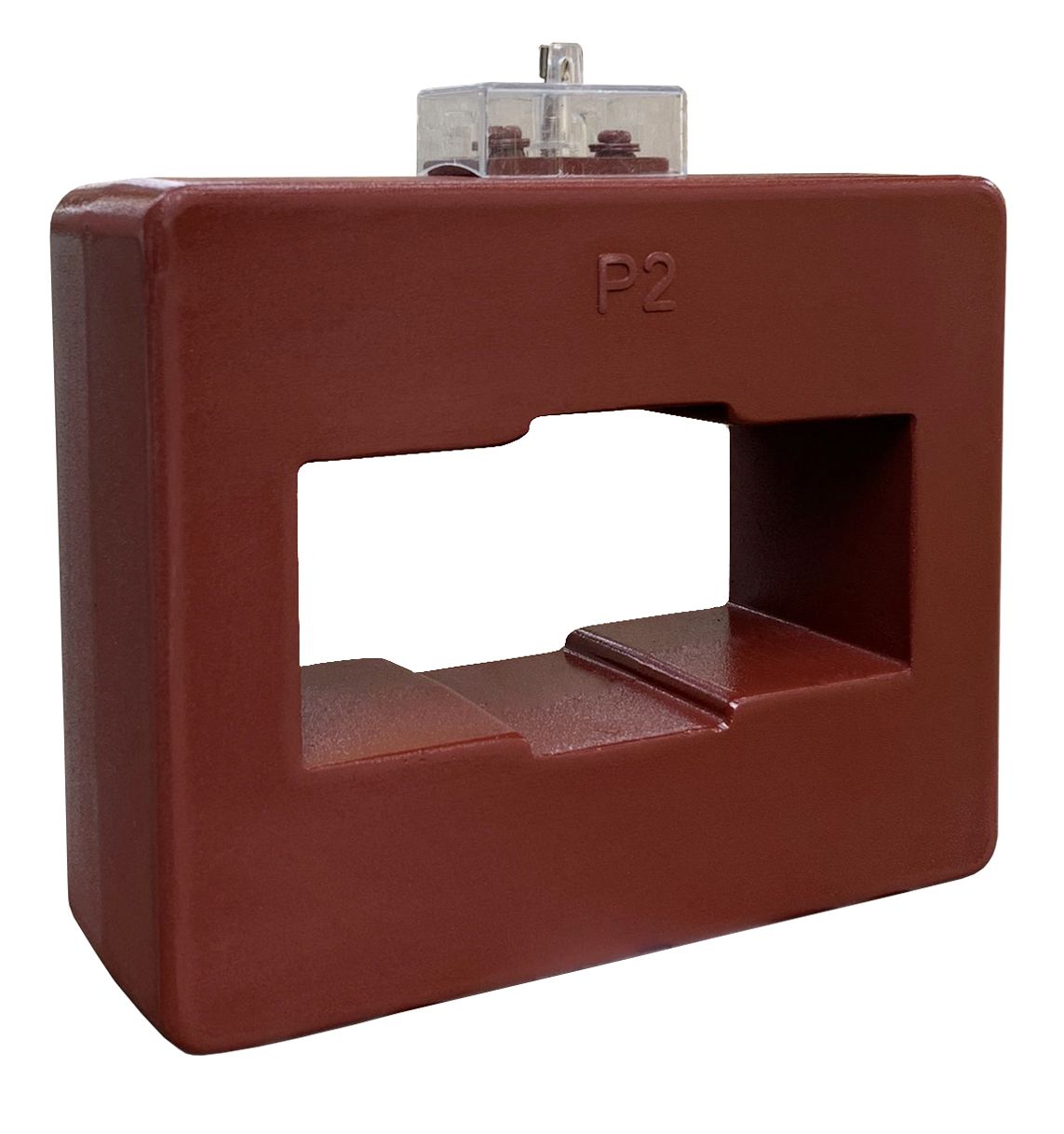

BD15 – HT-1

Với những hệ thống có dòng tải khoảng 2000 – 3000A, BD15 là một trong những lựa chọn đáng chú ý. Thiết bị có dòng thứ cấp 5A, 1 vòng sơ cấp và các lựa chọn công suất 5VA, 10VA, 15VA.

BD16 – HT-2

BD16 được thiết kế cho dải dòng sơ cấp 3000 – 4000A, phù hợp hơn với các tủ điện tổng, hệ thống thanh cái và mạng phân phối hạ thế có dòng vận hành lớn.

Nhờ nhiều kích thước cửa sổ và dải dòng khác nhau, người thiết kế có thể lựa chọn CT sát với yêu cầu thực tế của hệ thống.

4. Khả năng đo lường và bảo vệ 5P10

Một ưu điểm đáng chú ý của dòng sản phẩm là có các cấu hình phục vụ đo lường và bảo vệ.

Với mục đích đo lường, cấp chính xác 0.5 giúp CT cung cấp tín hiệu phù hợp cho các thiết bị đo, đồng hồ điện, hệ thống giám sát hoặc quản lý năng lượng khi cấu hình sản phẩm đáp ứng yêu cầu thiết kế.

Trong khi đó, 5P10 là cấp chính xác bảo vệ. Ký hiệu này thường được quan tâm khi CT được sử dụng để cấp tín hiệu cho relay bảo vệ, bởi khả năng duy trì đặc tính sai số trong vùng dòng điện lớn có ý nghĩa quan trọng khi hệ thống xuất hiện sự cố.

Do đó, khi lựa chọn biến dòng không nên chỉ quan tâm đến tỷ số như 100/5A, 400/5A hay 1000/5A mà còn cần xác định rõ CT dùng cho đo lường hay bảo vệ, cấp chính xác và tải VA cần thiết.

5. Kết cấu đúc epoxy chắc chắn

Biến dòng hạ thế khuôn vuông EMIC sử dụng lõi thép silic định hướng có độ thẩm từ cao và tổn hao thấp.

Dây quấn sử dụng dây đồng emay chất lượng cao. Phần lõi và cuộn dây được bao bọc bằng vật liệu epoxy nhằm tăng khả năng cách điện và chống ẩm.

Thiết kế cửa sổ rộng hỗ trợ việc luồn cáp hoặc thanh cái thuận tiện hơn trong quá trình lắp đặt. Ổ đấu dây được trang bị nắp nhựa và vít kẹp chì.

Phụ kiện đi kèm gồm thanh kẹp và bulông giúp cố định máy biến dòng trong quá trình vận hành.

6. Ứng dụng của biến dòng hạ thế khuôn vuông

Nhờ dải dòng rộng và có các cấp chính xác phục vụ đo lường, bảo vệ, dòng CT này có thể được xem xét cho nhiều hệ thống như:

• Tủ điện tổng MSB;
• Tủ phân phối điện DB;
• Tủ tụ bù;
• Hệ thống thanh cái;
• Nhà máy và xưởng sản xuất;
• Tòa nhà thương mại;
• Trạm phân phối điện hạ thế;
• Hệ thống giám sát năng lượng;
• Hệ thống đồng hồ đo dòng điện;
• Mạch relay bảo vệ.

Đối với từng dự án, kỹ sư cần xác định tỷ số biến dòng dựa trên dòng tải thực tế và yêu cầu của thiết bị phía thứ cấp.

7. Lưu ý khi lắp đặt biến dòng điện

Biến dòng điện là thiết bị cần được đấu nối đúng kỹ thuật.

Theo hướng dẫn của nhà sản xuất, khi vận chuyển cần hạn chế rung xóc và va đập mạnh. Sản phẩm nên được bảo quản, lắp đặt tại nơi khô ráo, tránh bụi, hơi hóa chất ăn mòn, nguồn nhiệt, khu vực có nguy cơ cháy nổ hoặc rung động mạnh.

Khi lắp đặt phải đặc biệt chú ý đúng cực tính P1 – P2 và S1 – S2.

Đối với dây dẫn nhiều sợi, đầu dây cần được xử lý phù hợp và bắt chặt vào đầu cốt nhằm giảm điện trở tiếp xúc. Số vòng sơ cấp cũng phải thực hiện đúng theo thông tin ghi trên nhãn máy.

Đặc biệt, mạch thứ cấp của biến dòng không được để hở khi phía sơ cấp đang có dòng điện. Mạch thứ cấp cần luôn được nối với phụ tải thích hợp hoặc được ngắn mạch theo đúng quy trình kỹ thuật. Nhà sản xuất cũng yêu cầu một đầu thứ cấp phải được tiếp đất.
