Biến Dòng Hạ Thế Cho Relay Tủ RMU – Giải Pháp CT Bảo Vệ Chuyên Dụng

Biến dòng hạ thế cho relay Tủ RMU là gì?

Biến dòng điện – Current Transformer (CT) – là thiết bị có nhiệm vụ biến đổi dòng điện sơ cấp thành tín hiệu dòng thứ cấp phù hợp với thiết bị đo lường hoặc bảo vệ.

Riêng biến dòng hạ thế cho relay Tủ RMU được thiết kế nhằm cung cấp tín hiệu dòng điện cho relay bảo vệ. Theo catalogue của EMIC, dòng CT này có dòng điện thứ cấp danh định 0,075A, trong khi dòng sơ cấp danh định nằm trong khoảng 7,2 – 115,2A.

Thiết bị được thiết kế để sử dụng với SIA-B, ABB REJ603 và các relay bảo vệ tương đương trong tủ RMU. Vì vậy, khi lựa chọn CT, người dùng cần kiểm tra đồng bộ tỷ số biến dòng, cấp chính xác, dung lượng và yêu cầu đầu vào của relay.

Đặc điểm nổi bật của biến dòng hạ thế dùng cho relay RMU

Lõi tôn silic có độ thẩm từ cao

Lõi của máy biến dòng được chế tạo từ tôn silic chất lượng cao loại có định hướng, đặc trưng bởi độ thẩm từ cao và tổn hao thấp.

Đây là một yếu tố quan trọng đối với CT bảo vệ vì đặc tính của lõi từ ảnh hưởng trực tiếp đến quá trình biến đổi tín hiệu dòng điện.

Dây quấn bằng đồng emay

Dây quấn sử dụng dây đồng emay chất lượng cao, với nhiệt độ làm việc của dây quấn lên đến 200°C.

Kết cấu này giúp thiết bị đáp ứng yêu cầu vận hành trong hệ thống điện và phù hợp với đặc thù ứng dụng bên trong tủ điện.

Lõi và cuộn dây được bọc epoxy

Một đặc điểm đáng chú ý khác là lõi tôn và cuộn dây được bao bọc bằng hợp chất epoxy, giúp tăng khả năng cách điện và chịu ẩm.

Đối với thiết bị được bố trí bên trong tủ RMU, khả năng cách điện và độ ổn định của kết cấu CT là những yếu tố cần được xem xét khi thiết kế hệ thống bảo vệ.

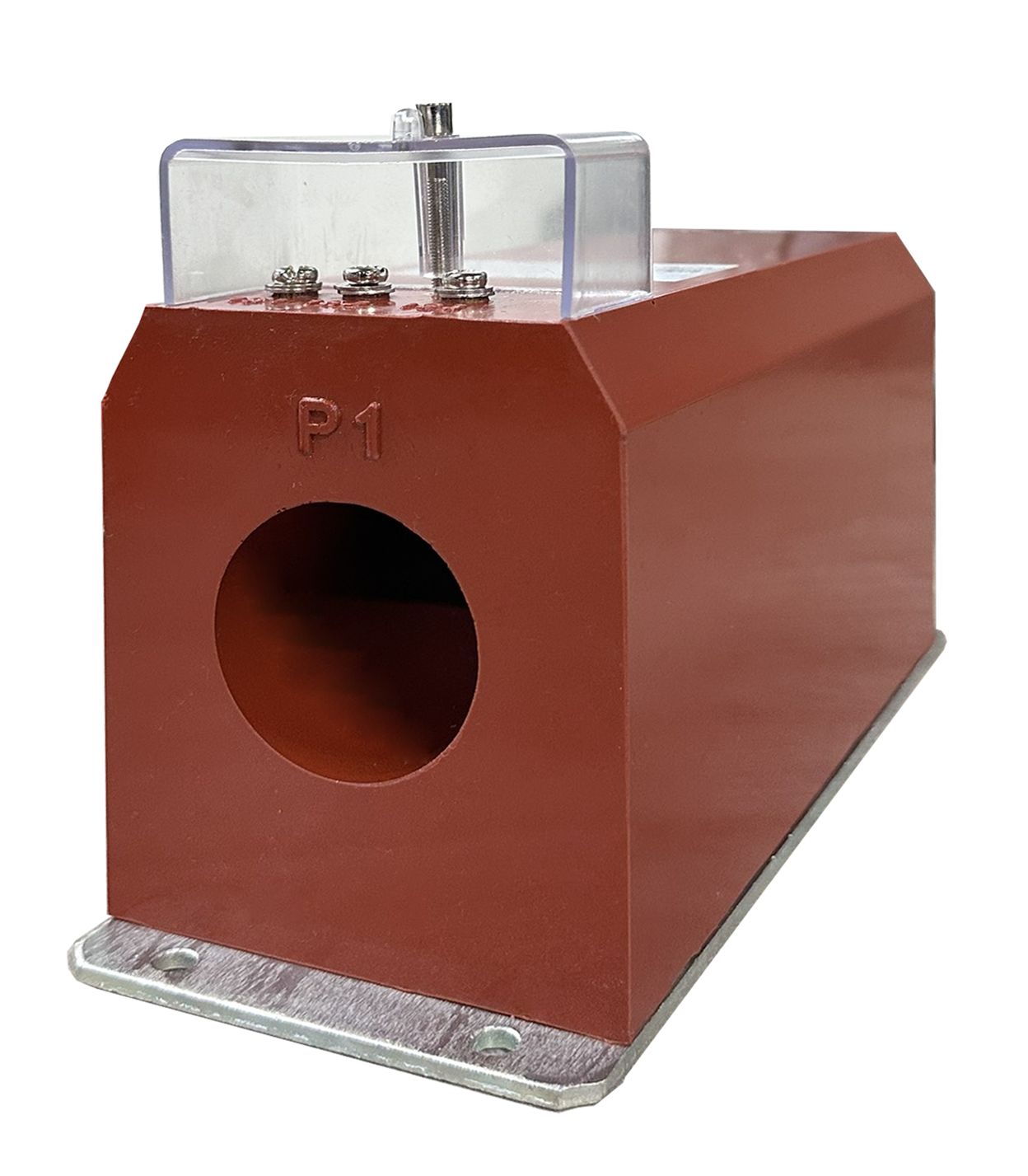

Thiết kế cửa sổ thuận tiện lắp đặt

Biến dòng được thiết kế với cửa sổ có kích thước phù hợp để luồn cáp hoặc thanh cái. Phụ kiện đi kèm gồm thanh kẹp và bulông, hỗ trợ cố định thiết bị trong quá trình vận hành.

Ổ đấu dây được trang bị nắp che bằng nhựa và vít kẹp chì, hỗ trợ bảo vệ khu vực đầu nối.

Thông số kỹ thuật biến dòng hạ thế cho relay Tủ RMU

Theo catalogue của nhà sản xuất, dòng biến dòng này có các thông số kỹ thuật chính như sau:

• Kiểu: CT0.6 và CT1
• Điện áp danh định CT0.6: ≤ 720V
• Điện áp danh định CT1: ≤ 1200V
• Điện áp cao nhất: 1,2kV
• Cấp chính xác bảo vệ: 10P30, 10P80 hoặc 5P80
• Tần số danh định: 50/60Hz
• Dung lượng danh định: 0,05 – 0,1VA
• Dòng sơ cấp danh định: 7,2 – 115,2A
• Dòng thứ cấp danh định: 0,075A
• Dòng điện nhiệt Ith: 25kA/1s
• Dòng điện động Idyn: 62,5kA
• Thử cách điện: 3kV/phút
• Thử điện áp xung 1,2/50µs: 6kV
• Dòng quá tải liên tục: 1,2 In
• Nhiệt độ làm việc: 0 – 50°C
• Giới hạn tăng nhiệt độ: 60°C
• Độ ẩm tương đối tối đa: 95%
• Dòng cuộn thử It: 0,288A

Các cấp chính xác bảo vệ cao như 10P30, 10P80 và 5P80 cho thấy sản phẩm được định hướng rõ ràng cho nhiệm vụ cung cấp tín hiệu phục vụ relay bảo vệ.

Các mức dòng sơ cấp của biến dòng relay RMU

Catalogue EMIC thể hiện nhiều lựa chọn dòng sơ cấp để phù hợp với từng cấu hình hệ thống.

Một số mức tiêu biểu gồm:

7,2A / 0,075A: cấp chính xác 10P30, dung lượng 0,05 – 0,1VA.

14,4A / 0,075A: cấp chính xác 10P80, dung lượng 0,05 – 0,1VA.

28,8A / 0,075A: có lựa chọn cấp chính xác 10P80 hoặc 5P80.

57,6A / 0,075A: có lựa chọn cấp chính xác 10P80 hoặc 5P80.

115,2A / 0,075A: có lựa chọn cấp chính xác 10P80 hoặc 5P80.

Do đó, khi đặt mua biến dòng hạ thế cho relay Tủ RMU, khách hàng nên cung cấp chính xác loại relay, dòng sơ cấp, tỷ số CT và yêu cầu cấp bảo vệ để lựa chọn cấu hình phù hợp.

Ứng dụng của biến dòng hạ thế trong Tủ RMU

Thiết bị được thiết kế chuyên dụng để cung cấp tín hiệu cho relay bảo vệ trong tủ RMU. Catalogue EMIC nêu rõ khả năng sử dụng với SIA-B, ABB REJ603 và các relay bảo vệ tương đương.

Trong hệ thống, CT thu nhận dòng điện trên mạch sơ cấp và chuyển đổi thành tín hiệu dòng thứ cấp phù hợp để relay xử lý. Khi xuất hiện điều kiện bất thường đáp ứng ngưỡng và đặc tính bảo vệ đã được cài đặt, relay có thể tham gia vào quá trình phát lệnh bảo vệ theo thiết kế của hệ thống.

Việc lựa chọn CT và relay đồng bộ vì vậy đặc biệt quan trọng. Không nên chỉ dựa vào kích thước lắp đặt mà cần kiểm tra cả tỷ số biến dòng, dòng thứ cấp, cấp chính xác, burden và đặc tính của relay.

Tiêu chuẩn chất lượng

Theo tài liệu kỹ thuật của nhà sản xuất, máy biến dòng hạ thế EMIC được sản xuất theo hệ thống quản lý chất lượng ISO 9001:2015 và đáp ứng yêu cầu cấp chính xác theo các tiêu chuẩn được catalogue công bố gồm:

IEC 60044-1,2; IEC 61869-1,2 và TCVN 7697-1.

Thông tin tiêu chuẩn là cơ sở quan trọng để kỹ sư, đơn vị thiết kế và nhà thầu tham khảo khi lựa chọn CT cho hệ thống điện.

Lưu ý quan trọng khi lắp đặt và sử dụng

Việc lắp đặt máy biến dòng cần được thực hiện bởi người có chuyên môn và tuân thủ sơ đồ kỹ thuật của nhà sản xuất.

Trong quá trình vận chuyển cần tránh rung xóc hoặc va đập mạnh. Thiết bị nên được bảo quản, lắp đặt ở nơi khô ráo, tránh bụi, hóa chất ăn mòn, nguồn nhiệt, vật liệu dễ cháy nổ và khu vực rung động mạnh.

Khi đấu nối phải đúng cực tính P1 – P2 và S1 – S2, đồng thời quấn đúng số vòng dây sơ cấp theo nhãn máy.

Đặc biệt, không được để hở mạch thứ cấp CT khi mạch sơ cấp đang có dòng điện. Mạch thứ cấp phải được nối với phụ tải phù hợp hoặc được ngắn mạch theo đúng quy trình kỹ thuật. Một đầu mạch thứ cấp cũng cần được tiếp đất theo hướng dẫn của nhà sản xuất.

Đây là yêu cầu an toàn quan trọng khi làm việc với máy biến dòng.

Vì sao cần chọn đúng biến dòng cho relay Tủ RMU?

CT bảo vệ và relay là các thành phần phối hợp với nhau trong hệ thống bảo vệ. Nếu lựa chọn sai tỷ số CT hoặc thông số không tương thích với relay, tín hiệu đưa đến thiết bị bảo vệ có thể không phù hợp với thiết kế ban đầu.

Khi lựa chọn sản phẩm, nên xác định tối thiểu:

Dòng điện sơ cấp → Dòng điện thứ cấp → loại relay → cấp chính xác bảo vệ → dung lượng VA → kích thước lắp đặt → sơ đồ đấu nối.

Đối với dòng sản phẩm trong catalogue này, dòng thứ cấp danh định là 0,075A, do đó cần đặc biệt kiểm tra khả năng tương thích với relay trước khi đặt hàng.
