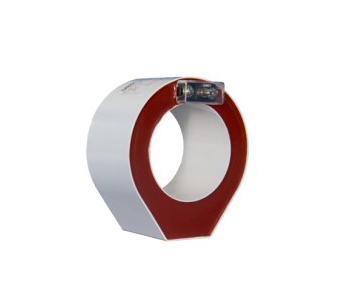

Biến dòng hạ thế xuyến cho T-plug

Name: Biến dòng hạ thế xuyến cho T-plug - NPP Đức Vinh
Brand: Emic

Danh mục: Biến dòng Thương hiệu: Emic

Mô tả sản phẩm

Thông số kỹ thuật biến dòng hạ thế xuyến cho T-plug EMIC

Theo catalogue của nhà sản xuất, dòng sản phẩm có các thông số cơ bản như sau:

Thông số	Giá trị
Kiểu	CT0.6 / CT1
Điện áp danh định CT0.6	≤ 720V
Điện áp danh định CT1	≤ 1200V
Tần số	50Hz
Dòng sơ cấp danh định	75 – 600A
Dòng thứ cấp danh định	5A hoặc 1A
Dung lượng danh định	1 – 2VA tùy cấu hình
Cấp chính xác/cấp bảo vệ	0.5; 1; 10P5; 5P5; 10P10; 5P15; 5P20…
Dòng điện nhiệt	25kA/1s; 31,5kA/1s
Dòng điện động	2,5 Ith
Thử cách điện	3kV/phút
Điện áp xung	6kV
Dòng quá tải liên tục	1,2 In
Nhiệt độ làm việc	0 – 50°C
Giới hạn tăng nhiệt	60°C
Độ ẩm	95%
Khối lượng tham khảo	2,5kg

Thông số chính xác của từng sản phẩm cần được lựa chọn theo tỷ số biến dòng, công suất và cấp chính xác yêu cầu.

Các tỷ số biến dòng phổ biến

Một ưu điểm của dòng biến dòng xuyến cho T-plug EMIC là khả năng đáp ứng nhiều mức dòng điện sơ cấp khác nhau. Catalogue đưa ra dải dòng từ 75A đến 600A, với dòng thứ cấp lựa chọn 5A hoặc 1A.

Một số nhóm tỷ số có thể lựa chọn gồm:

75/5A hoặc 75/1A: phù hợp các hệ thống có dòng tải danh định tương đối thấp.

100–150/5A hoặc /1A: cung cấp các lựa chọn cấp bảo vệ như 5P10, 5P15 tùy cấu hình.

200–350/5A hoặc /1A: có thể lựa chọn các cấu hình bảo vệ 5P5, 5P15, 5P20.

400/5A hoặc /1A: có các lựa chọn cấp chính xác 0.5 hoặc cấp bảo vệ 5P15, 5P20.

500–600/5A hoặc /1A: phù hợp các hệ thống có dòng tải lớn hơn, với lựa chọn cấp 0.5, 5P15 hoặc 5P20 tùy yêu cầu.

Việc chọn đúng tỷ số CT rất quan trọng. Người dùng không nên chỉ dựa vào kích thước cơ khí mà cần xác định dòng tải thực tế, mục đích đo lường hay bảo vệ, dòng thứ cấp và tải của mạch thứ cấp.

Đặc điểm cấu tạo nổi bật

Lõi tôn silic chất lượng cao

Theo tài liệu kỹ thuật của EMIC, lõi biến dòng sử dụng tôn silic định hướng, có độ thẩm từ cao và tổn hao thấp. Đây là thành phần quan trọng ảnh hưởng trực tiếp tới đặc tính làm việc của máy biến dòng.

Cuộn dây đồng emay

Dây quấn sử dụng dây đồng emay chất lượng cao. Catalogue cho biết dây quấn có khả năng chịu nhiệt lên tới 200°C, hỗ trợ độ ổn định trong quá trình vận hành.

Kết cấu bọc epoxy

Lõi tôn và cuộn dây được bao bọc bằng hợp chất epoxy, tạo khả năng cách điện cao và chống ẩm tốt. Đây là đặc điểm đáng chú ý đối với thiết bị điện được lắp bên trong hệ thống tủ điện công nghiệp.

Cửa sổ luồn cáp rộng

Thiết kế cửa sổ rộng giúp người thi công dễ dàng luồn cáp hoặc thanh cái qua biến dòng. Theo nhà sản xuất, kết cấu này cũng phù hợp với nhu cầu lắp đặt trong tủ RMU.

Thuận tiện khi lắp đặt

Phần đế sử dụng 4 vít M6, hỗ trợ cố định biến dòng. Ổ đấu dây được trang bị nắp che bằng nhựa và vít kẹp chì, giúp hoàn thiện hệ thống đấu nối sau khi lắp đặt.
