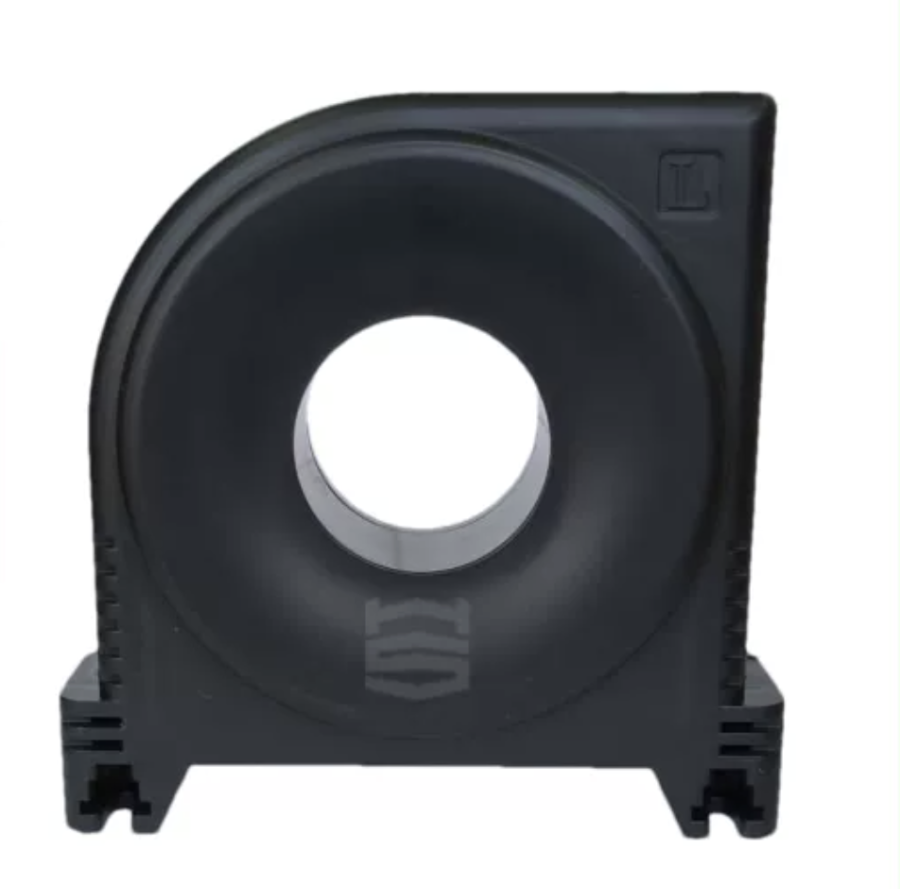

Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất

Giới thiệu Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất

Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất là một thiết bị an toàn điện quan trọng, được thiết kế bởi tập đoàn Schneider Electric danh tiếng. Sản phẩm này đóng vai trò then chốt trong việc phát hiện dòng điện rò rỉ và bảo vệ hệ thống điện trước các sự cố chạm đất. Với kích thước lỗ xuyên tiêu chuẩn 80mm, thiết bị cho phép lắp đặt linh hoạt cho các bó dây cáp điện công nghiệp, giúp nâng cao độ tin cậy và đảm bảo an toàn tối đa cho cả người vận hành lẫn thiết bị máy móc.

Thông số kỹ thuật của Biến dòng thứ tự không Schneider ZCT 80

Để đảm bảo hiệu quả vận hành tối ưu, Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất sở hữu các thông số kỹ thuật tiêu chuẩn kỹ thuật cao:

• Thương hiệu: Schneider Electric
• Mã sản phẩm: ZCT-80 (ZCT-080-Z)
• Loại thiết bị: Biến dòng thứ tự không (Zero-Phase Current Transformer – ZCT)
• Kích thước lỗ xuyên: 80 mm (Hình tròn)
• Dòng điện sơ cấp định mức: 200mA
• Dòng điện thứ cấp: 1.5mA
• Tỉ số biến dòng: 200/1.5mA
• Điện áp hoạt động: Lên đến 600V
• Công suất tiêu thụ: 10VA
• Phương pháp lắp đặt: Gắn trên bề mặt (Surface mounting)
• Tiêu chuẩn bảo vệ: Tương thích với các dòng rơ le bảo vệ chạm đất (Earth Fault Protection)

Đặc điểm nổi bật và Nguyên lý hoạt động

Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi hệ thống vận hành bình thường, tổng vectơ dòng điện đi qua 3 pha (và dây trung tính nếu có) sẽ bằng không, dẫn đến từ trường tổng hợp bằng không. Tuy nhiên, khi xuất hiện sự cố rò điện hoặc chạm đất, sự mất cân bằng này sẽ tạo ra một dòng điện thứ tự không.

Sản phẩm Schneider ZCT 80 có những ưu điểm vượt trội như:

• Độ nhạy cao: Có khả năng phát hiện những dòng rò nhỏ nhất, giúp kích hoạt các thiết bị ngắt mạch kịp thời trước khi xảy ra hỏa hoạn hoặc tai nạn điện.
• Thiết kế bền bỉ: Vỏ ngoài được làm từ vật liệu cách điện cao cấp, chịu được môi trường công nghiệp khắc nghiệt và đảm bảo độ bền cơ học lâu dài.
• Dễ dàng lắp đặt: Với kiểu dáng Feed-through tròn và kích thước 80mm, người dùng có thể dễ dàng luồn dây cáp qua tâm biến dòng mà không cần các thao tác phức tạp.
• Độ chính xác chuẩn xác: Được sản xuất dưới quy trình kiểm soát chất lượng nghiêm ngặt của Schneider, đảm bảo tỉ số biến dòng luôn ổn định.

Lợi ích khi sử dụng Biến dòng Schneider ZCT 80

Sử dụng Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất mang lại nhiều giá trị thiết thực cho hệ thống điện:

Đầu tiên, thiết bị giúp bảo vệ tính mạng con người bằng cách phòng chống điện giật do rò rỉ điện. Thứ hai, nó ngăn ngừa hỏa hoạn do sự cố chạm đất phát sinh nhiệt lượng lớn. Ngoài ra, việc kết hợp ZCT 80 với rơ le bảo vệ giúp giảm thiểu hư hỏng cho các thiết bị đắt tiền trong hệ thống như động cơ, biến tần và tủ bảng điện, từ đó tiết kiệm chi phí sửa chữa và thời gian dừng máy.

Ứng dụng thực tế của sản phẩm

Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống tủ điện phân phối: Lắp đặt tại các đầu vào hoặc đầu ra của tủ điện để giám sát dòng rò toàn hệ thống.
• Bảo vệ động cơ: Kết hợp với rơ le bảo vệ chạm đất (như dòng EOCR) để bảo vệ các động cơ công nghiệp lớn.
• Trạm biến áp: Sử dụng trong các hệ thống nhị thứ bảo vệ để theo dõi dòng rò trung tính.
• Nhà máy sản xuất: Đảm bảo an toàn điện trong các môi trường có độ ẩm cao hoặc nguy cơ rò điện lớn như ngành dệt nhuộm, chế biến thực phẩm.

Với uy tín từ thương hiệu Schneider và chất lượng vận hành đã được khẳng định, Biến dòng thứ tự không Schneider ZCT 80 lỗ xuyên 80mm bảo vệ chạm đất là sự đầu tư đúng đắn cho mọi công trình công nghiệp và dân dụng hiện đại.
