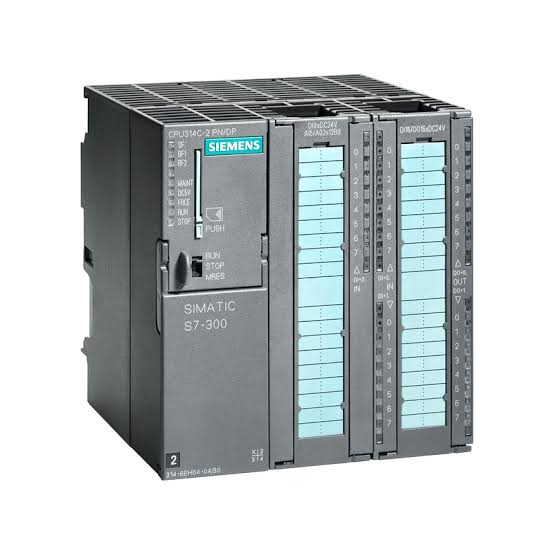

Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0

Giới thiệu Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0

Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa quy trình sản xuất và nâng cao hiệu suất vận hành là yếu tố sống còn đối với mọi doanh nghiệp. Để đạt được mục tiêu đó, hệ thống tự động hóa cần một “bộ não” đủ mạnh mẽ, linh hoạt và đáng tin cậy. Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0 chính là giải pháp hàng đầu được thiết kế chuyên biệt để đáp ứng các yêu cầu khắt khe đó. Thuộc dòng PLC SIMATIC S7-300 danh tiếng của thương hiệu Siemens (Đức), thiết bị này tích hợp nhiều tính năng vượt trội trong một thiết kế Compact nhỏ gọn, mang lại khả năng xử lý dữ liệu ưu việt và kết nối truyền thông mạnh mẽ cho các hệ thống tự động hóa từ trung bình đến phức tạp.

Thông số kỹ thuật chi tiết của sản phẩm

Để giúp quý khách hàng có cái nhìn chính xác nhất về khả năng vận hành, dưới đây là các thông số kỹ thuật tiêu chuẩn từ nhà sản xuất Siemens dành cho mã sản phẩm 6ES7314-6EH04-0AB0:

• Mã sản phẩm: 6ES7314-6EH04-0AB0
• Dòng sản phẩm: SIMATIC S7-300 (Compact CPU)
• Bộ nhớ làm việc (Work Memory): 192 KB
• Cổng tín hiệu tích hợp sẵn (Integrated I/O):
  • 24 ngõ vào số (Digital Inputs – DI)
  • 16 ngõ ra số (Digital Outputs – DO)
  • 4 ngõ vào tương tự (Analog Inputs – AI)
  • 2 ngõ ra tương tự (Analog Outputs – AO)
  • 1 ngõ vào dành riêng cho cảm biến nhiệt độ Pt100
• Bộ đếm tốc độ cao (High-speed counters): 4 bộ đếm tốc độ cao với tần số tối đa 60 kHz
• Giao diện truyền thông (Interfaces):
  • Giao diện thứ nhất: MPI/PROFIBUS DP với tốc độ truyền lên đến 12 Mbit/s (Master/Slave)
  • Giao diện thứ hai: Ethernet PROFINET tích hợp sẵn switch 2 cổng (2-port switch)
• Nguồn cấp định mức: 24 V DC
• Yêu cầu phần cứng bổ sung: Cần có đầu nối trước (Front connector 2x 40-pole) và Thẻ nhớ Micro Memory Card (MMC) để lưu trữ chương trình.

Những đặc tính nổi bật của CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0

Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0 sở hữu thiết kế dạng Compact độc đáo. Điểm đắt giá của thiết kế này là việc tích hợp sẵn một lượng lớn các kênh ngõ vào/ra kỹ thuật số và tương tự ngay trên thân module chính. Điều này giúp doanh nghiệp tiết kiệm đáng kể không gian lắp đặt bên trong tủ điện, đồng thời giảm thiểu chi phí đầu tư ban đầu cho các module mở rộng tín hiệu rời.

Bên cạnh cấu hình phần cứng tối ưu, thiết bị còn được trang bị bộ nhớ làm việc lên đến 192 KB, cho phép người kỹ thuật lập trình triển khai các thuật toán điều khiển phức tạp, quản lý khối lượng dữ liệu lớn một cách mượt mà. Khả năng xử lý lệnh cực nhanh của CPU giúp chu kỳ quét của hệ thống được rút ngắn tối đa, đảm bảo tính thời gian thực và độ chính xác tuyệt đối cho dây chuyền sản xuất.

Một điểm cộng lớn khác chính là sự linh hoạt trong truyền thông. Với việc tích hợp hai chuẩn mạng phổ biến nhất hiện nay là PROFIBUS DP và PROFINET (hỗ trợ switch 2 cổng), thiết bị dễ dàng kết nối và trao đổi dữ liệu tốc độ cao với các thiết bị ngoại vi khác như biến tần, màn hình HMI, servo drive hay liên kết đồng bộ giữa nhiều bộ điều khiển PLC với nhau tạo thành một mạng lưới tự động hóa toàn diện.

Lợi ích kinh tế và vận hành khi sử dụng sản phẩm

Việc lựa chọn đầu tư Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0 mang lại nhiều lợi ích thiết thực cho các nhà máy và đơn vị tích hợp hệ thống:

• Tối ưu hóa không gian và chi phí: Nhờ tích hợp sẵn 24DI/16DO và 4AI/2AO, bạn không cần phải mua thêm module mở rộng cho các ứng dụng vừa phải, giúp thu gọn kích thước tủ điện công nghiệp.
• Hoạt động bền bỉ trong môi trường khắc nghiệt: Linh kiện cao cấp tiêu chuẩn Đức giúp thiết bị chịu được độ rung lắc, nhiễu điện từ mạnh và dải nhiệt độ làm việc rộng trong các nhà máy công nghiệp nặng.
• Dễ dàng bảo trì và nâng cấp: Cấu trúc modular của dòng S7-300 cho phép tháo lắp nhanh chóng. Việc lưu trữ chương trình trên thẻ nhớ MMC giúp việc thay thế CPU lỗi trở nên dễ dàng mà không cần kết nối máy tính để nạp lại code.
• Tính sẵn sàng cao cho kỷ nguyên số: Cổng Ethernet PROFINET tích hợp giúp việc kết nối hệ thống PLC lên các tầng quản lý cao hơn như SCADA, ERP hoặc các hệ thống đám mây để giám sát từ xa trở nên đơn giản hơn bao giờ hết.

Ứng dụng thực tế của sản phẩm trong công nghiệp

Nhờ dải tính năng toàn diện từ xử lý logic, analog cho đến truyền thông tốc độ cao, Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau:

• Hệ thống xử lý nước và nước thải: Điều khiển hệ thống bơm luân phiên, giám sát các chỉ số analog như áp suất, lưu lượng, nồng độ pH thông qua các cổng AI/AO tích hợp.
• Ngành thực phẩm và đóng gói (F&B): Ứng dụng các bộ đếm tốc độ cao 60 kHz cho các tác vụ định lượng sản phẩm, cắt bao bì chính xác theo vạch màu, hoặc điều khiển các băng tải phân loại sản phẩm.
• Hệ thống HVAC tòa nhà và nhà máy: Quản lý hệ thống chiller, điều khiển quạt thông gió, giám sát nhiệt độ thông qua đầu vào Pt100 tích hợp sẵn để tối ưu hóa năng lượng tiêu thụ.
• Chế tạo máy và dây chuyền lắp ráp tự động: Kết nối đồng bộ với hệ thống các cơ cấu chấp hành như động cơ bước, servo thông qua mạng PROFINET để thực hiện các chuyển động chính xác cao.

Kết luận

Bộ điều khiển PLC Siemens SIMATIC S7-300 CPU 314C-2 PN/DP 6ES7314-6EH04-0AB0 là sự kết hợp hoàn hảo giữa hiệu năng mạnh mẽ của thương hiệu Siemens và sự tiện lợi kinh tế của dòng Compact. Đây chắc chắn là giải pháp đầu tư đáng tin cậy giúp nâng cấp dây chuyền, tối ưu quy trình và đảm bảo sự ổn định dài lâu cho hệ thống tự động hóa của bạn.
