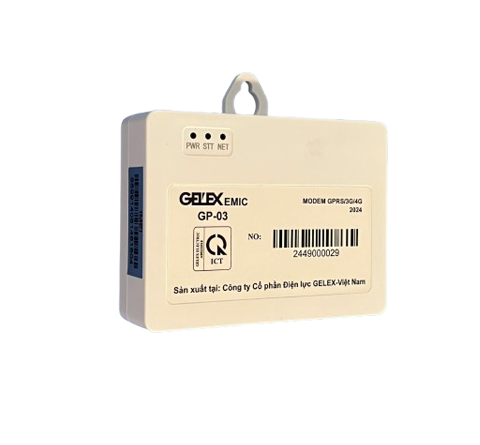

Bộ đọc tập trung GP-03

1. Bộ đọc tập trung GP-03 là gì?

Bộ đọc tập trung GP-03 thuộc nhóm thiết bị truyền tin, được sử dụng trong hệ thống thu thập dữ liệu công tơ điện tử. Theo thông tin kỹ thuật từ nhà sản xuất EMIC, GP-03 được thiết kế dùng cho công tơ điện tử 3 pha.

Vai trò nổi bật của thiết bị là hỗ trợ quá trình thu thập dữ liệu từ hệ thống công tơ. GP-03 có khả năng tự động thu thập dữ liệu theo chu kỳ được thiết lập hoặc hỗ trợ đọc dữ liệu tức thời khi có yêu cầu.

Đây là đặc điểm hữu ích đối với những hệ thống có nhiều điểm đo, nơi việc kiểm tra và ghi nhận dữ liệu thủ công có thể tốn nhiều thời gian và nhân lực.

Việc đưa bộ đọc tập trung vào hệ thống đo đếm còn góp phần xây dựng quy trình quản lý dữ liệu có tính hệ thống hơn, đặc biệt trong các ứng dụng điện công nghiệp, tòa nhà, khu sản xuất hoặc những hệ thống cần quản lý nhiều công tơ điện tử.

2. Những đặc điểm nổi bật của Bộ đọc tập trung GP-03

Sử dụng cho công tơ điện tử 3 pha

GP-03 được thiết kế để sử dụng với công tơ điện tử 3 pha, phù hợp với các hệ thống đo đếm điện năng có yêu cầu thu thập và quản lý dữ liệu tập trung.

Công tơ điện tử 3 pha được sử dụng trong nhiều môi trường như nhà máy, xưởng sản xuất, tòa nhà, hệ thống điện thương mại và các công trình có phụ tải điện 3 pha. Việc kết hợp thêm thiết bị đọc tập trung giúp nâng cao khả năng khai thác dữ liệu từ hệ thống đo đếm.

Hỗ trợ giao thức DLMS hoặc IEC 62056-21

Một điểm đáng chú ý của GP-03 là thiết bị tuân theo giao thức DLMS hoặc IEC 62056-21.

Đây là yếu tố quan trọng khi xây dựng hệ thống thu thập dữ liệu công tơ bởi khả năng giao tiếp giữa các thiết bị cần được xem xét ngay từ giai đoạn thiết kế.

Khi lựa chọn GP-03, đơn vị triển khai nên kiểm tra loại công tơ đang sử dụng, giao thức truyền thông và cấu hình của toàn hệ thống để đảm bảo khả năng tương thích phù hợp.

Tự động thu thập dữ liệu theo chu kỳ

GP-03 có khả năng tự động thu thập dữ liệu theo chu kỳ.

Thay vì người vận hành phải liên tục thực hiện thao tác đọc dữ liệu, hệ thống có thể được tổ chức theo hướng thu thập định kỳ. Điều này đặc biệt hữu ích đối với hệ thống có số lượng điểm đo lớn hoặc yêu cầu theo dõi dữ liệu thường xuyên.

Khả năng thu thập tự động cũng hỗ trợ doanh nghiệp từng bước số hóa quy trình quản lý dữ liệu điện năng.

Hỗ trợ đọc dữ liệu tức thời

Ngoài chế độ thu thập theo chu kỳ, Bộ đọc tập trung GP-03 còn hỗ trợ đọc tức thời.

Tính năng này phù hợp khi kỹ thuật viên hoặc đơn vị vận hành cần kiểm tra dữ liệu tại một thời điểm cụ thể thay vì chờ đến chu kỳ thu thập tiếp theo.

Sự kết hợp giữa hai phương thức – đọc theo chu kỳ và đọc tức thời – giúp hệ thống linh hoạt hơn trong quá trình khai thác dữ liệu.

Có đèn LED hiển thị trạng thái

GP-03 hỗ trợ hiển thị trạng thái nguồn và trạng thái vận hành thông qua LED.

Đây là một chi tiết nhỏ nhưng có giá trị thực tế đối với quá trình vận hành và kiểm tra thiết bị. Kỹ thuật viên có thể quan sát trạng thái hiển thị để hỗ trợ đánh giá nhanh tình trạng hoạt động của GP-03.

3. Thông số kỹ thuật cơ bản của GP-03

Theo thông tin được EMIC công bố, một số thông số và đặc điểm chính của Bộ đọc tập trung GP-03 gồm:

Khi lựa chọn thiết bị cho một hệ thống cụ thể, khách hàng nên cung cấp đầy đủ thông tin về công tơ, số lượng điểm đo, giao thức truyền thông và cấu hình hệ thống để được kiểm tra khả năng tương thích trước khi đặt hàng.

4. Vai trò của GP-03 trong hệ thống thu thập dữ liệu công tơ

Một hệ thống đo đếm điện năng không chỉ yêu cầu công tơ có độ chính xác phù hợp mà còn cần giải pháp khai thác dữ liệu thuận tiện.

Trong mô hình quản lý truyền thống, nhân viên có thể phải đến từng vị trí để kiểm tra hoặc ghi nhận thông tin. Khi số lượng công tơ tăng lên, khối lượng công việc cũng tăng tương ứng.

Bộ đọc tập trung GP-03 hỗ trợ giải quyết bài toán này bằng khả năng thu thập dữ liệu từ công tơ điện tử theo chu kỳ và hỗ trợ đọc tức thời.

Qua đó, thiết bị có thể trở thành một thành phần trong hệ thống quản lý đo đếm, hỗ trợ:

• Thu thập dữ liệu công tơ điện tử.
• Giảm thao tác ghi nhận dữ liệu thủ công.
• Hỗ trợ quản lý nhiều điểm đo.
• Theo dõi và khai thác dữ liệu thuận tiện hơn.
• Hỗ trợ quá trình số hóa hệ thống đo đếm điện năng.
• Phục vụ nhu cầu quản lý và kiểm tra dữ liệu của đơn vị vận hành.

Tùy từng dự án, cấu trúc hệ thống và loại công tơ sử dụng, phương án kết nối và cấu hình GP-03 có thể khác nhau.

5. Cổng RS232/RS485 trên GP-03 có ý nghĩa gì?

Theo thông số nhà sản xuất, GP-03 được trang bị cổng giao tiếp RS232/RS485.

RS232 và RS485 là các chuẩn giao tiếp thường gặp trong lĩnh vực thiết bị đo lường, điều khiển và tự động hóa. Trong đó, RS485 được sử dụng rộng rãi trong môi trường công nghiệp và các hệ thống cần kết nối nhiều thiết bị.

Việc GP-03 hỗ trợ các cổng giao tiếp này tạo điều kiện để thiết bị tham gia vào hệ thống thu thập dữ liệu công tơ phù hợp với thiết kế kỹ thuật.

Tuy nhiên, không nên chỉ căn cứ vào loại cổng kết nối để xác định thiết bị có tương thích hoàn toàn với một hệ thống hay không. Người dùng cần kiểm tra đồng thời giao thức, cấu hình công tơ, sơ đồ kết nối và các yêu cầu kỹ thuật khác.

6. Ứng dụng của Bộ đọc tập trung GP-03

Với khả năng làm việc cùng công tơ điện tử 3 pha và hỗ trợ thu thập dữ liệu, GP-03 có thể được xem xét trong nhiều mô hình quản lý điện năng như:

Nhà máy và xưởng sản xuất: Hỗ trợ thu thập dữ liệu tại các điểm đo điện phục vụ công tác quản lý và theo dõi.

Tòa nhà thương mại: Có thể ứng dụng trong hệ thống đo đếm tại các khu vực sử dụng công tơ điện tử 3 pha.

Hệ thống quản lý năng lượng: GP-03 đóng vai trò hỗ trợ thu thập dữ liệu đầu vào từ công tơ để phục vụ quy trình quản lý.

Hạ tầng kỹ thuật và hệ thống điện: Phù hợp với những dự án cần xây dựng phương án thu thập dữ liệu công tơ theo hướng tập trung.

Các dự án cải tạo hệ thống đo đếm: Có thể được xem xét khi doanh nghiệp muốn chuyển dần từ quy trình đọc dữ liệu thủ công sang mô hình thu thập dữ liệu tự động.
