Trong hệ thống điện dân dụng, đặc biệt tại cầu thang, hành lang hoặc những khu vực cần bật/tắt đèn từ hai vị trí khác nhau, công tắc 3 cực là thiết bị được sử dụng khá phổ biến. Tuy nhiên, không ít người vẫn nhầm lẫn công tắc 3 cực với công tắc thông thường, dẫn đến lựa chọn hoặc đấu nối chưa phù hợp.
Vậy công tắc 3 cực là gì? Cấu tạo công tắc 3 cực như thế nào và nguyên lý hoạt động ra sao? Hãy cùng Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh tìm hiểu chi tiết trong bài viết dưới đây.
Công tắc 3 cực là gì?
Công tắc 3 cực là loại công tắc điện có ba đầu đấu nối, thường gồm một cực chung (COM) và hai cực chuyển mạch (L1, L2). Thiết bị hoạt động theo nguyên lý chuyển kết nối của cực chung giữa hai đường dẫn điện khác nhau.
Công tắc 3 cực còn thường được gọi là công tắc đảo chiều, công tắc hai chiều hoặc công tắc cầu thang. Trong ứng dụng phổ biến, hai công tắc 3 cực được kết hợp để điều khiển một bóng đèn hoặc một mạch chiếu sáng từ hai vị trí.
Ví dụ, tại cầu thang nhà hai tầng, người dùng có thể bật đèn ở tầng dưới, sau khi đi lên tầng trên lại tắt đèn bằng công tắc thứ hai mà không cần quay xuống vị trí ban đầu.
Đây chính là lý do công tắc 3 cực được ứng dụng nhiều tại cầu thang, hành lang, phòng ngủ có nhiều vị trí ra vào và một số hệ thống chiếu sáng dân dụng khác.

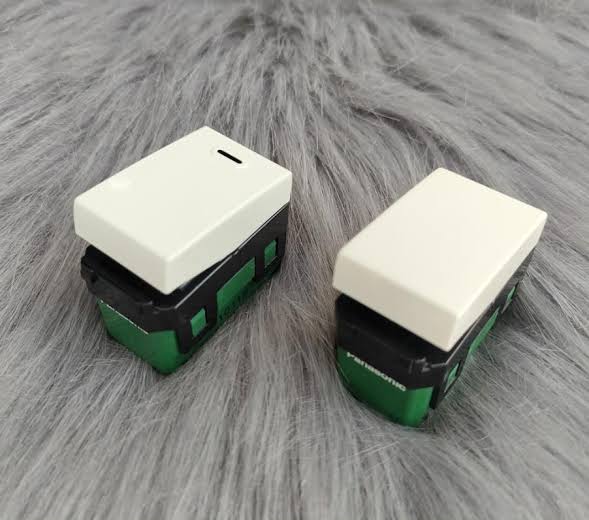

Cấu tạo của công tắc 3 cực

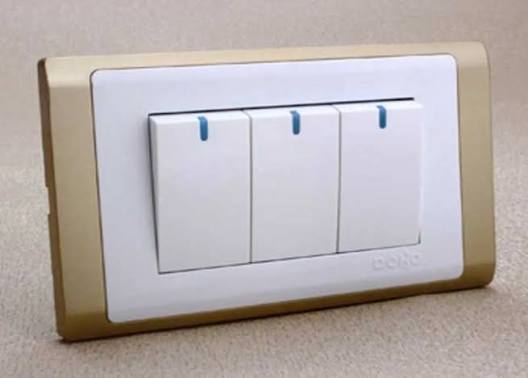

Về hình dáng bên ngoài, công tắc 3 cực có thể khá giống công tắc thông thường. Điểm khác biệt quan trọng nằm ở hệ thống tiếp điểm và các chân đấu dây phía sau thiết bị.
Một công tắc 3 cực cơ bản thường gồm các thành phần sau:
1. Cực chung – COM
Đây là chân chung của công tắc. Tùy vị trí của công tắc trong mạch, cực COM có thể được kết nối với dây nguồn hoặc dây dẫn đến tải.
2. Hai cực chuyển mạch – L1 và L2
Hai đầu này tạo thành hai đường dẫn để cực COM chuyển đổi kết nối. Khi thao tác nút công tắc, COM sẽ chuyển từ L1 sang L2 hoặc ngược lại.
Ký hiệu thực tế có thể khác nhau giữa từng hãng sản xuất, vì vậy khi lắp đặt cần kiểm tra ký hiệu hoặc sơ đồ của đúng model thiết bị.
3. Hệ thống tiếp điểm
Tiếp điểm thường được làm từ vật liệu dẫn điện và chịu trách nhiệm tạo hoặc thay đổi đường dẫn dòng điện. Chất lượng tiếp điểm ảnh hưởng trực tiếp đến khả năng đóng cắt và độ bền của công tắc.
4. Cơ cấu nút nhấn hoặc cần gạt
Đây là bộ phận người dùng trực tiếp thao tác. Khi nhấn công tắc, cơ cấu bên trong làm thay đổi vị trí của tiếp điểm động.
5. Vỏ bảo vệ
Vỏ công tắc thường sử dụng vật liệu có khả năng cách điện nhằm hạn chế việc người sử dụng tiếp xúc trực tiếp với các bộ phận mang điện bên trong.
Nguyên lý hoạt động của công tắc 3 cực
Điểm quan trọng nhất để hiểu nguyên lý công tắc 3 cực là thiết bị không đơn thuần chỉ đóng hoặc ngắt một đường điện như công tắc thông thường. Thay vào đó, nó thực hiện nhiệm vụ chuyển cực chung COM giữa hai đường dẫn L1 và L2.
Có thể hiểu đơn giản:
Trạng thái 1: COM kết nối với L1.
Trạng thái 2: COM chuyển sang kết nối với L2.

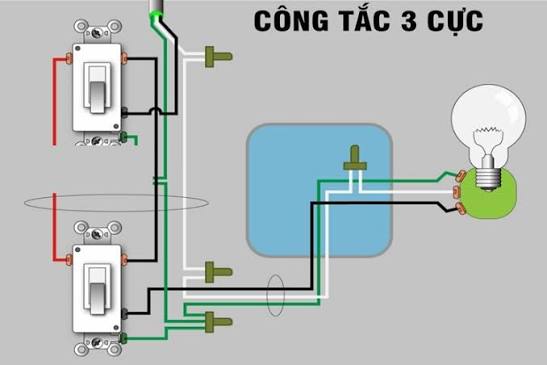

Khi sử dụng hai công tắc 3 cực trong mạch cầu thang, hai đường chuyển mạch của hai công tắc được liên kết với nhau. Khi người dùng thay đổi trạng thái của một trong hai công tắc, đường đi của dòng điện thay đổi và làm mạch đến bóng đèn chuyển giữa trạng thái kín và hở.
Mạch kín → dòng điện đi qua tải → đèn sáng.
Mạch hở → dòng điện không đi qua tải → đèn tắt.
Nhờ nguyên lý này, người sử dụng có thể thay đổi trạng thái bật/tắt đèn tại hai vị trí khác nhau. Đây là đặc điểm khiến công tắc 3 cực đặc biệt phù hợp với mạch điện cầu thang và hành lang.
Công tắc 3 cực được sử dụng ở đâu?
Ứng dụng quen thuộc nhất là hệ thống đèn cầu thang. Một công tắc được bố trí ở đầu cầu thang và công tắc còn lại ở cuối cầu thang.
Ngoài ra, công tắc 3 cực còn có thể được ứng dụng tại:
- Hành lang dài cần điều khiển đèn ở hai đầu.
- Phòng ngủ muốn bật đèn ở cửa và tắt tại đầu giường.
- Phòng có hai cửa ra vào.
- Khu vực kho hoặc phòng làm việc có nhiều vị trí di chuyển.
- Một số hệ thống chiếu sáng dân dụng cần điều khiển từ hai điểm.
Việc bố trí công tắc hợp lý giúp người dùng hạn chế phải di chuyển trong điều kiện thiếu sáng, đồng thời nâng cao sự tiện nghi trong quá trình sử dụng.
Công tắc 2 cực và công tắc 3 cực khác nhau như thế nào?
Đây là hai loại thiết bị rất dễ gây nhầm lẫn cho người không chuyên.
| Tiêu chí | Công tắc 2 cực thông thường | Công tắc 3 cực |
|---|---|---|
| Đầu đấu nối | Thường 2 đầu | 3 đầu |
| Cơ chế | Đóng/ngắt đường điện | Chuyển đổi giữa hai đường dẫn |
| Điều khiển phổ biến | Một vị trí | Kết hợp để điều khiển từ hai vị trí |
| Ứng dụng | Phòng khách, nhà bếp, WC… | Cầu thang, hành lang, phòng có hai lối |
| Đấu nối | Đơn giản hơn | Yêu cầu xác định đúng các cực |
Như vậy, nếu chỉ cần bật/tắt một bóng đèn tại một vị trí thì công tắc thông thường thường đáp ứng được nhu cầu. Trong trường hợp muốn điều khiển một mạch đèn từ hai vị trí, hệ thống sử dụng công tắc 3 cực là giải pháp phổ biến hơn.
Cách nhận biết công tắc 3 cực
Cách đơn giản nhất là quan sát mặt sau của công tắc.
Công tắc 3 cực thường có ba vị trí đấu dây và có thể xuất hiện các ký hiệu như:
COM – L1 – L2
hoặc hệ ký hiệu tương đương tùy từng nhà sản xuất.
Không nên chỉ dựa vào hình dáng bên ngoài vì nhiều dòng công tắc 2 cực và 3 cực có thiết kế mặt trước gần như giống nhau.
Khi mua thiết bị, người dùng nên kiểm tra model, sơ đồ đấu nối, thông số kỹ thuật và tài liệu của nhà sản xuất để xác định chính xác.
Những lưu ý khi lựa chọn công tắc 3 cực
Để hệ thống điện hoạt động ổn định, người dùng không nên lựa chọn công tắc chỉ dựa trên giá thành.
Trước tiên cần xác định đúng nhu cầu sử dụng. Nếu cần điều khiển đèn cầu thang hoặc hành lang từ hai vị trí, hãy lựa chọn đúng loại công tắc đảo chiều phù hợp.
Tiếp theo cần quan tâm đến thông số điện định mức của sản phẩm. Công tắc phải phù hợp với điện áp và tải của mạch điện.
Ngoài ra, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, kết cấu chắc chắn, tiếp điểm tốt và đến từ thương hiệu uy tín. Với khu vực có độ ẩm cao hoặc điều kiện môi trường đặc biệt, cần lựa chọn thiết bị có mức bảo vệ phù hợp.
Lưu ý an toàn khi đấu công tắc 3 cực
Đấu nối sai công tắc có thể khiến hệ thống hoạt động không đúng, đồng thời tiềm ẩn nguy cơ điện giật hoặc chập điện.
Trước khi thi công cần ngắt CB/aptomat cấp nguồn cho mạch điện và xác nhận mạch đã mất điện bằng thiết bị kiểm tra phù hợp.
Người thi công cần xác định đúng dây pha, dây tải và các chân COM, L1, L2 theo sơ đồ của thiết bị. Các mối nối phải chắc chắn, được cách điện đúng kỹ thuật và không để phần lõi dẫn điện hở ra ngoài.
Đặc biệt, không nên suy đoán chân đấu dây dựa trên vị trí vật lý vì ký hiệu có thể khác nhau giữa các model.
Nếu không có kiến thức hoặc kinh nghiệm về điện, người dùng nên liên hệ thợ điện hoặc kỹ thuật viên có chuyên môn thay vì tự ý đấu nối hệ thống điện 220V.
Một số lỗi thường gặp khi sử dụng công tắc 3 cực
Một số tình trạng có thể gặp trong thực tế gồm đèn không sáng, chỉ điều khiển được tại một vị trí, công tắc tiếp xúc chập chờn hoặc phát nhiệt bất thường.
Nguyên nhân có thể đến từ việc đấu nhầm chân COM với L1/L2, dây dẫn bị lỏng, tiếp điểm công tắc xuống cấp hoặc sử dụng thiết bị không phù hợp với tải.
Khi công tắc có hiện tượng nóng bất thường, phát tiếng kêu, có mùi khét, tia lửa hoặc dấu hiệu cháy xém, cần ngắt nguồn điện và kiểm tra ngay. Không nên tiếp tục sử dụng khi chưa xác định được nguyên nhân.
Có nên sử dụng công tắc 3 cực cho cầu thang?
Câu trả lời là có, nếu yêu cầu của hệ thống là điều khiển đèn từ hai vị trí.
Ví dụ, người dùng bật đèn tại tầng một trước khi lên cầu thang và tắt đèn tại tầng hai sau khi di chuyển xong. Khi cần đi xuống, thao tác có thể thực hiện theo chiều ngược lại.
Cách bố trí này vừa tiện lợi vừa hạn chế việc phải di chuyển trong cầu thang tối để tìm công tắc.
Câu hỏi thường gặp về công tắc 3 cực
Công tắc 3 cực có phải công tắc cầu thang không?
“Công tắc cầu thang” là cách gọi phổ biến dựa trên ứng dụng. Trong mạch cầu thang truyền thống, người ta thường sử dụng hai công tắc chuyển mạch 3 đầu để điều khiển một đèn từ hai vị trí.
Một bóng đèn có thể điều khiển bằng hai công tắc không?
Có. Đây chính là một trong những ứng dụng điển hình của mạch sử dụng hai công tắc 3 cực.
Công tắc 3 cực có khó lắp không?
Nguyên lý không quá phức tạp đối với người có chuyên môn điện, nhưng việc xác định sai dây hoặc chân công tắc có thể gây nguy hiểm. Người không có kinh nghiệm không nên tự thao tác với nguồn điện dân dụng.
