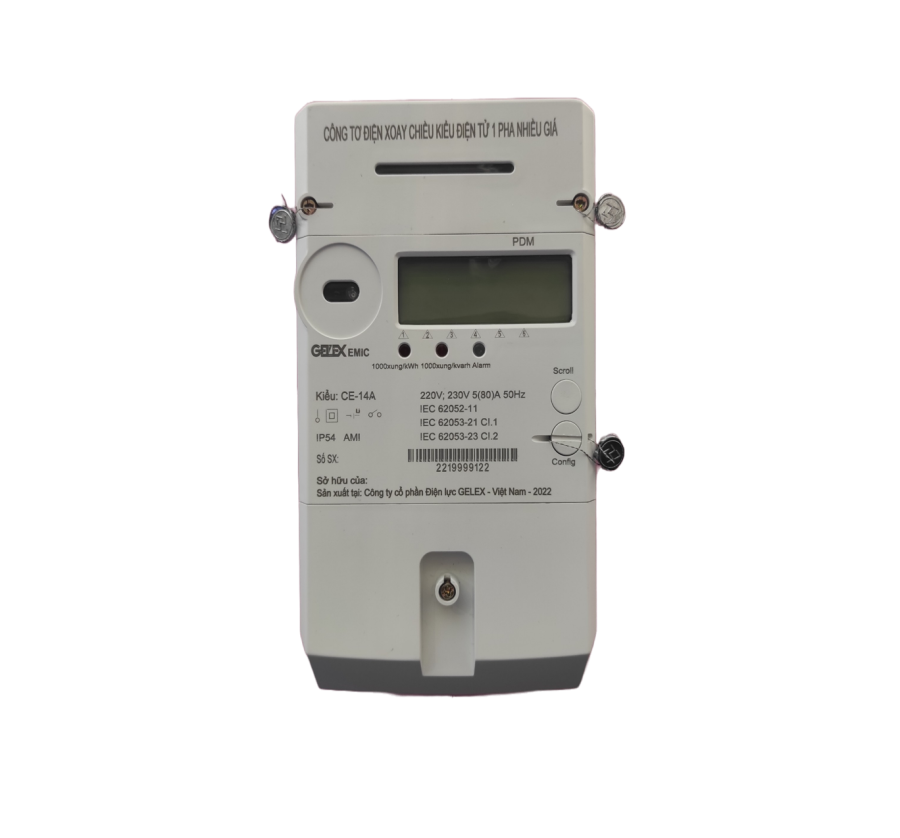

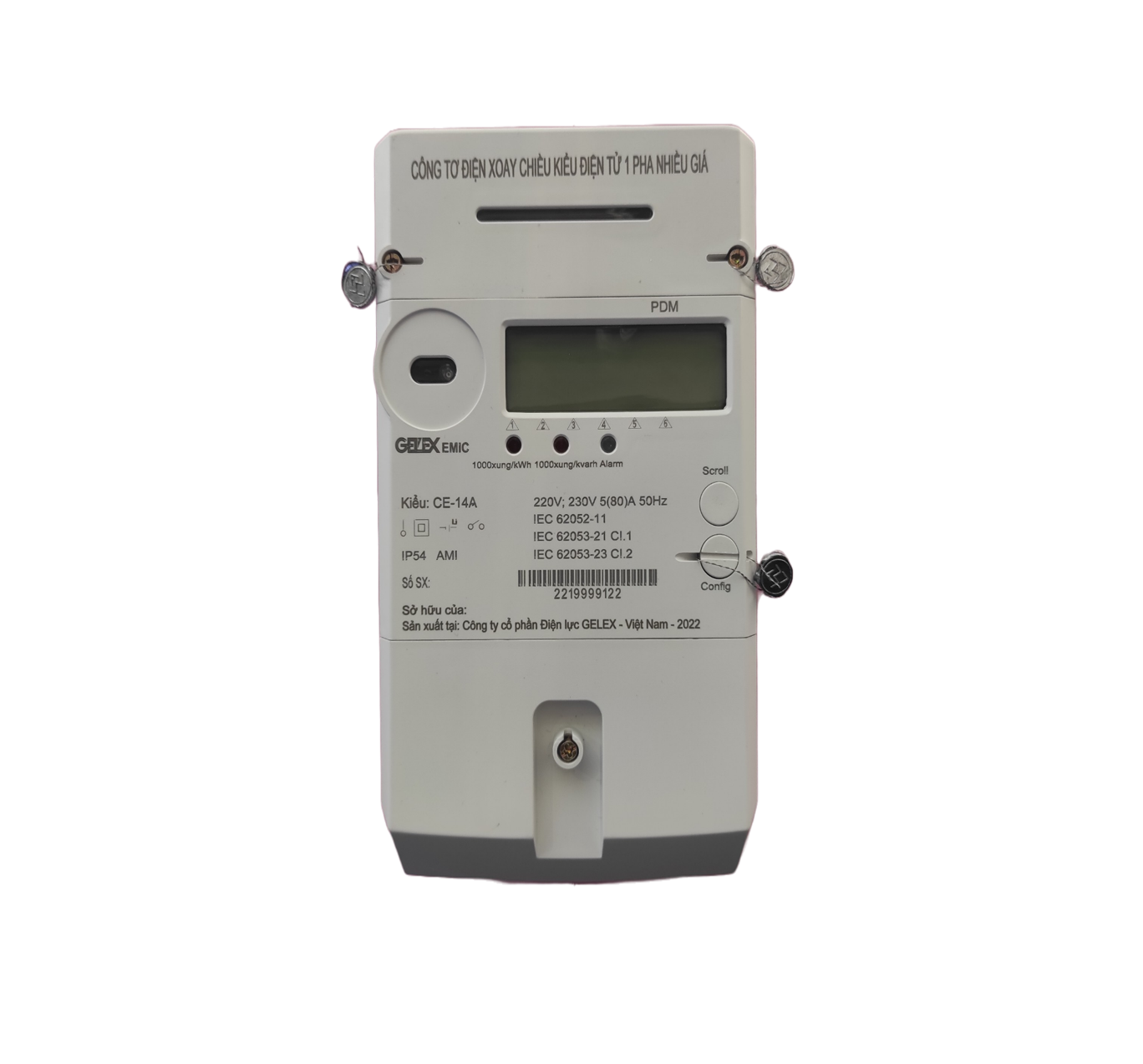

Công Tơ Điện Tử 1 Pha Nhiều Giá CE-14A EMIC 5(80)A

Công tơ điện tử 1 pha nhiều giá CE-14A là gì?

CE-14A thuộc nhóm công tơ điện tử 1 pha nhiều giá, sử dụng cho hệ thống điện 1 pha 2 dây. Thiết bị được thiết kế để ghi nhận điện năng tiêu thụ đồng thời hỗ trợ quản lý dữ liệu đo đếm theo các yêu cầu hiện đại.

Khác với những công tơ chỉ thực hiện chức năng ghi nhận tổng sản lượng điện tiêu thụ, CE-14A có thể hỗ trợ nhiều nhóm chức năng như:

• Đo năng lượng hữu công theo hai chiều giao và nhận.
• Đo năng lượng vô công 4 góc phần tư.
• Đo các thông số điện tức thời.
• Hỗ trợ cấu trúc nhiều biểu giá.
• Lưu trữ dữ liệu đo đếm.
• Ghi nhận sự kiện và cảnh báo.
• Giao tiếp hai chiều.
• Cài đặt và lập trình từ xa.
• Kết nối với nhiều phương thức truyền thông.
• Hỗ trợ các ứng dụng thu thập dữ liệu đo xa và AMI.

Nhờ đó, CE-14A không chỉ đóng vai trò là thiết bị đo điện mà còn có thể trở thành một phần của hệ thống quản lý dữ liệu điện năng.

Thông số kỹ thuật công tơ CE-14A

Dưới đây là những thông số đáng chú ý của công tơ điện tử 1 pha CE-14A:

Thông số	Giá trị
Chủng loại	Công tơ điện tử 1 pha nhiều giá
Hệ thống điện	1 pha 2 dây
Điện áp danh định	220V / 230V
Dải điện áp hoạt động	±20% Un
Dòng điện	5(80)A
Tần số	50Hz ±2,5Hz
Cấp chính xác hữu công	Class 1
Cấp chính xác vô công	Class 2
Hằng số hữu công	1000 xung/kWh
Hằng số vô công	1000 xung/kvarh
Nhiệt độ làm việc	-25°C đến +70°C
Độ ẩm	95%
Cấp bảo vệ vỏ	IP54
Cấp cách điện	II
Kích thước	Khoảng 220 × 125 × 75,5 mm
Trọng lượng	Khoảng 1 kg

Thông số 5(80)A cho biết công tơ có dòng điện cơ bản 5A và dòng điện cực đại 80A. Khi lựa chọn công tơ, người sử dụng cần căn cứ vào đặc điểm tải, dòng điện thực tế của hệ thống và yêu cầu kỹ thuật của công trình.

CE-14A hỗ trợ đo điện năng hai chiều

Một điểm đáng chú ý trên CE-14A là khả năng đo năng lượng hữu công theo hai chiều giao – nhận.

Tính năng này giúp thiết bị có thể phân biệt và ghi nhận chiều của dòng năng lượng thay vì chỉ theo dõi điện năng theo một chiều như ở những hệ thống đo đơn giản.

Ngoài năng lượng hữu công, CE-14A còn hỗ trợ đo năng lượng vô công 4 góc phần tư, cung cấp thêm dữ liệu phục vụ theo dõi và đánh giá hệ thống điện.

Khả năng đo hai chiều cũng là yếu tố cần quan tâm đối với những hệ thống điện có yêu cầu quản lý cả điện năng nhận vào và điện năng truyền theo chiều ngược lại.

Đo nhiều thông số điện trên cùng một thiết bị

Bên cạnh chỉ số kWh, công tơ CE-14A còn có khả năng theo dõi nhiều thông số của hệ thống điện như:

• Điện áp.
• Dòng điện.
• Tần số.
• Hệ số công suất.
• Công suất hữu công.
• Công suất phản kháng.
• Các thông số liên quan đến chất lượng và tình trạng vận hành của nguồn điện.

Thiết bị cũng hỗ trợ đo tín hiệu hài điện áp và dòng điện.

Việc tích hợp nhiều thông số trên cùng công tơ giúp người quản lý có thêm dữ liệu để theo dõi tình trạng vận hành của hệ thống thay vì chỉ biết tổng lượng điện đã tiêu thụ.

Chức năng nhiều biểu giá của công tơ CE-14A

Đúng như tên gọi, CE-14A là công tơ điện tử 1 pha nhiều giá.

Thiết bị hỗ trợ cấu trúc nhiều biểu giá, cho phép dữ liệu điện năng được quản lý theo những khoảng thời gian hoặc chương trình biểu giá được thiết lập.

CE-14A cũng hỗ trợ chức năng chốt chỉ số, phục vụ việc lưu giữ dữ liệu đo đếm tại những thời điểm xác định.

Đây là khác biệt đáng kể giữa công tơ nhiều giá và công tơ điện 1 pha đơn giản chỉ ghi nhận một chỉ số điện năng tổng.

Khả năng lưu trữ dữ liệu

CE-14A được trang bị bộ nhớ phục vụ lưu trữ dữ liệu đo đếm. Công tơ có khả năng lưu các nhóm thông tin như dữ liệu biểu đồ phụ tải, chỉ số chốt và những dữ liệu cần thiết cho quá trình quản lý điện năng.

Việc lưu trữ dữ liệu mang lại giá trị lớn đối với những hệ thống cần theo dõi mức sử dụng điện theo thời gian.

Thay vì chỉ đọc một con số tổng tại thời điểm kiểm tra, dữ liệu được ghi nhận có thể hỗ trợ việc phân tích diễn biến phụ tải và lịch sử sử dụng điện.

CE-14A đồng thời sử dụng hệ thống mã OBIS trong quản lý và hiển thị các thông số đo.

Ghi nhận sự kiện và cảnh báo

Một công tơ điện tử phục vụ quản lý hiện đại cần nhiều hơn khả năng đo kWh.

CE-14A được thiết kế với khả năng phát hiện, ghi nhận các sự kiện và cảnh báo liên quan tới hoạt động của công tơ và hệ thống điện.

Thiết bị cũng có LED chỉ thị phục vụ theo dõi trạng thái.

Nhóm tính năng này hỗ trợ quá trình kiểm tra, khai thác dữ liệu và phát hiện những trạng thái cần được người vận hành chú ý.

Ngoài ra, CE-14A có thể được tích hợp relay điều khiển tải. Chức năng trả trước – Prepaid Function cũng có thể được cung cấp theo cấu hình tùy chọn. Khi lựa chọn sản phẩm, khách hàng nên kiểm tra chính xác cấu hình thiết bị để xác định các chức năng được tích hợp thực tế.

Hỗ trợ nhiều phương thức truyền thông

Khả năng truyền thông là một trong những điểm nổi bật của công tơ điện tử CE-14A EMIC.

Tùy cấu hình và giải pháp triển khai, thiết bị có thể hỗ trợ các phương thức như:

RS-485, cổng quang, RF-Wi-SUN, G3-PLC, Hybrid RF & PLC và GPRS/3G/4G.

Sự đa dạng về truyền thông giúp CE-14A có khả năng đáp ứng nhiều mô hình thu thập dữ liệu khác nhau.

Thiết bị hỗ trợ giao tiếp hai chiều, nhờ đó hệ thống không chỉ tiếp nhận dữ liệu từ công tơ mà còn có thể phục vụ các chức năng cấu hình, cài đặt hoặc lập trình từ xa theo giải pháp triển khai.

Đây là lợi thế quan trọng đối với những dự án có số lượng công tơ lớn hoặc cần quản lý tập trung.

CE-14A và hệ thống đo xa AMI

CE-14A có thể được sử dụng trong mô hình AMI – Advanced Metering Infrastructure, hay hạ tầng đo đếm tiên tiến.

Trong một hệ thống AMI, dữ liệu từ công tơ có thể được truyền về hệ thống quản lý thông qua hạ tầng truyền thông phù hợp.

Nhờ khả năng kết nối và giao tiếp hai chiều, CE-14A thích hợp với các giải pháp cần:

• Thu thập dữ liệu điện năng từ xa.
• Theo dõi chỉ số công tơ.
• Quản lý dữ liệu đo đếm tập trung.
• Theo dõi biểu đồ phụ tải.
• Cấu hình công tơ theo hệ thống.
• Phục vụ quản lý nhiều điểm đo.

Khả năng này giúp CE-14A có phạm vi ứng dụng rộng hơn các công tơ điện tử chỉ phục vụ đọc chỉ số trực tiếp.

Khả năng làm việc trong nhiều điều kiện môi trường

Theo thông số kỹ thuật, CE-14A có dải nhiệt độ hoạt động từ -25°C đến +70°C và khả năng làm việc trong môi trường có độ ẩm lên tới 95%.

Vỏ công tơ đạt cấp bảo vệ IP54.

IP54 thể hiện thiết bị có mức bảo vệ nhất định trước bụi và nước bắn. Tuy nhiên, IP54 không đồng nghĩa công tơ có thể ngâm nước hoặc lắp đặt tùy ý ngoài trời mà không cần giải pháp bảo vệ phù hợp.

Khi thi công, vị trí lắp đặt vẫn cần tuân thủ yêu cầu kỹ thuật của nhà sản xuất và thiết kế hệ thống điện.

Tiêu chuẩn áp dụng cho CE-14A

Một yếu tố quan trọng khi lựa chọn thiết bị đo lường là tiêu chuẩn kỹ thuật.

CE-14A được công bố liên quan tới các tiêu chuẩn và văn bản kỹ thuật như:

IEC 62052-11; IEC 62053-21; IEC 62053-23; IEC 62056-21; IEC 62056-61; ĐLVN 39:2019; ĐLVN 237:2021.

Về giao tiếp dữ liệu, thiết bị hỗ trợ nền tảng IEC 62056/DLMS COSEM.

Các thông tin về tiêu chuẩn, cấp chính xác và giao thức truyền thông nên được kiểm tra cùng cấu hình cụ thể khi CE-14A được lựa chọn cho từng dự án.

Ứng dụng của công tơ điện tử 1 pha CE-14A

Nhờ chức năng đo nhiều giá, lưu trữ dữ liệu và truyền thông, CE-14A có thể được xem xét cho nhiều hệ thống điện 1 pha cần khả năng quản lý đo đếm nâng cao, chẳng hạn:

• Các điểm đo điện 1 pha.
• Hệ thống quản lý điện năng tập trung.
• Hệ thống thu thập dữ liệu công tơ từ xa.
• Công trình cần theo dõi nhiều thông số điện.
• Dự án triển khai công tơ nhiều biểu giá.
• Giải pháp AMI và quản lý đo đếm thông minh.

Việc lựa chọn CE-14A cần dựa trên dòng tải, điện áp hệ thống, yêu cầu truyền thông, chức năng đo đếm và cấu hình thực tế của dự án.

Mua công tơ CE-14A – Liên hệ Đức Vinh để được tư vấn

Khách hàng đang tìm hiểu công tơ điện tử 1 pha nhiều giá CE-14A, công tơ điện tử EMIC hoặc các thiết bị đo đếm điện có thể liên hệ Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh để trao đổi thông tin sản phẩm và lựa chọn thiết bị phù hợp với yêu cầu sử dụng.

CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH

Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam

Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM

Mã số thuế: 0317358651

Điện thoại: 0983 165 054 – 0916 166 062 – 0987 659 043

Để hạn chế lựa chọn sai thiết bị, khách hàng nên cung cấp trước các thông tin như điện áp sử dụng, dòng tải, loại hệ thống điện, yêu cầu đo xa và phương thức truyền thông cần kết nối. Đây là cơ sở để xác định đúng cấu hình công tơ cho từng công trình.
