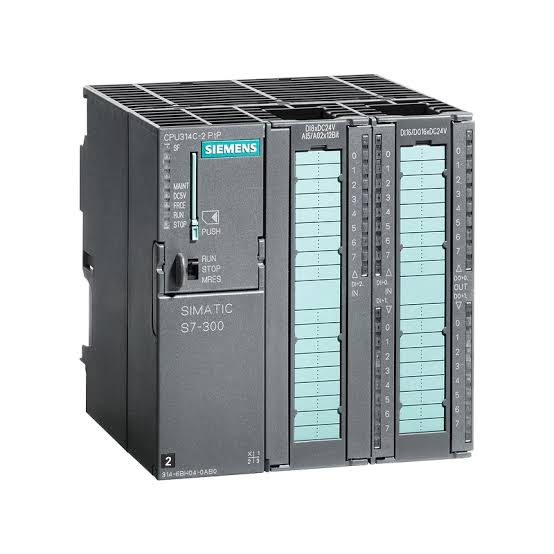

CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0

Giới thiệu về CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0

Trong kỷ nguyên công nghiệp hóa và tự động hóa mạnh mẽ như hiện nay, việc lựa chọn một bộ điều khiển lập trình (PLC) tối ưu cho hệ thống sản xuất là yếu tố sống còn quyết định đến năng suất và hiệu quả vận hành của doanh nghiệp. Đến từ thương hiệu hàng đầu thế giới Siemens, dòng sản phẩm SIMATIC S7-300 từ lâu đã khẳng định vị thế vững chắc nhờ độ bền bỉ vượt trội và hiệu năng xử lý đáng tin cậy. Trong số đó, dòng thiết bị compact tích hợp đa năng nổi bật lên với sản phẩm CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0. Đây là giải pháp phần cứng lý tưởng dành cho các hệ thống máy móc độc lập, các dây chuyền lắp ráp và các ứng dụng đòi hỏi khả năng kết nối truyền thông điểm – điểm mạnh mẽ.

Sản phẩm được thiết kế dưới dạng cấu trúc Compact (nhỏ gọn), không chỉ giúp tiết kiệm không gian lắp đặt trong tủ điện mà còn tích hợp sẵn một lượng lớn các cổng ngõ vào/ra (I/O) cả số lẫn tương tự cùng nhiều tính năng công nghệ chuyên sâu khác. Với mã hàng chính hãng 6ES7314-6BH04-0AB0, thiết bị này mang đến cho các kỹ sư tự động hóa sự linh hoạt tối đa khi thiết kế hệ thống mà không cần đầu tư quá nhiều vào các mô-đun mở rộng đắt đỏ.

Thông số kỹ thuật vượt trội của CPU 314C-2 PTP 6ES7314-6BH04-0AB0

Để đánh giá một cách chi tiết về năng lực vận hành của thiết bị, chúng ta hãy cùng điểm qua các thông số kỹ thuật cốt lõi được nhà sản xuất Siemens trang bị trên bộ điều khiển này:

• Bộ nhớ làm việc (Work memory): Sở hữu dung lượng bộ nhớ lên tới 192 KB, cho phép lưu trữ và thực thi trơn tru các chương trình điều khiển trung bình đến phức tạp. Thiết bị đòi hỏi phải có thẻ nhớ Micro Memory Card (MMC) để lưu trữ chương trình không bay hơi.
• Tích hợp ngõ vào/ra số (Digital I/O): Trang bị sẵn 24 ngõ vào số (DI) và 16 ngõ ra số (DO) sử dụng nguồn điện tiêu chuẩn 24 V DC.
• Tích hợp ngõ vào/ra tương tự (Analog I/O): Gồm 4 ngõ vào tương tự (AI) và 2 ngõ ra tương tự (AO) hỗ trợ xử lý tín hiệu điện áp/dòng điện chuẩn xác, đi kèm 1 ngõ vào chuyên dụng cho cảm biến nhiệt độ Pt100.
• Bộ đếm tốc độ cao (High-speed counters): Hỗ trợ 4 bộ đếm tốc độ cao với tần số tối đa lên đến 60 kHz, đáp ứng hoàn hảo cho các tác vụ đo lường tốc độ, định vị vị trí bằng Encoder.
• Giao diện truyền thông tích hợp:
  • Cổng thứ nhất: Giao diện MPI (Multi-Point Interface) dùng cho việc lập trình, kết nối màn hình HMI hoặc liên kết mạng nội bộ giữa các PLC.
  • Cổng thứ hai: Giao diện truyền thông nối tiếp RS485 chuyên dụng phục vụ các kết nối điểm – điểm (PtP – Point-to-Point).
• Yêu cầu kết nối vật lý: Sử dụng 2 giắc cắm phía trước (Front connector) loại 40 chân.

Các đặc tính và tính năng nổi bật

Bộ điều khiển lập trình CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0 là sự kết hợp hoàn hảo giữa thiết kế cơ học bền bỉ của Đức và công nghệ vi xử lý tiên tiến. Dưới đây là những tính năng nổi trội giúp sản phẩm này giữ vững vị thế ưu tú trên thị trường:

Đầu tiên phải kể đến tính năng truyền thông điểm – điểm (Point-to-Point) thông qua giao diện RS485 tích hợp. Khả năng này cho phép PLC dễ dàng giao tiếp, trao đổi dữ liệu với các thiết bị ngoại vi như máy in, máy quét mã vạch, các bộ điều khiển của bên thứ ba, hoặc liên kết trực tiếp với các modem truyền dữ liệu tầm xa. Điều này mở ra giải pháp kết nối cực kỳ linh hoạt và tiết kiệm chi phí mà không cần trang bị thêm mô-đun truyền thông chuyên dụng CP.

Tiếp theo là khả năng xử lý tín hiệu thời gian thực mạnh mẽ. Với tốc độ xử lý lệnh cực nhanh, CPU 314C-2 PTP đảm bảo chu kỳ quét ngắn, giúp hệ thống phản hồi tức thì trước các thay đổi từ cảm biến đầu vào. Kết hợp với 4 kênh đếm xung tốc độ cao 60 kHz, thiết bị xử lý chính xác tuyệt đối các tín hiệu phản hồi từ Encoder, phục vụ hoàn hảo cho các bài toán điều khiển vị trí và điều khiển động cơ.

Bên cạnh đó, việc tích hợp sẵn đa dạng ngõ vào ra analog và RTD Pt100 trực tiếp trên thân CPU giúp đơn giản hóa quá trình thu thập dữ liệu nhiệt độ, áp suất, lưu lượng. Các kỹ sư có thể kết nối ngay lập tức các cảm biến đo lường vật lý vào PLC mà không cần qua các khâu chuyển đổi trung gian phức tạp, nâng cao độ chính xác của tín hiệu đầu vào.

Lợi ích vượt trội khi sử dụng sản phẩm trong hệ thống tự động hóa

Ứng dụng CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0 vào dây chuyền sản xuất mang lại nhiều giá trị thực tiễn to lớn cho cả nhà tích hợp hệ thống lẫn đơn vị vận hành nhà máy:

• Tối ưu hóa không gian và chi phí lắp đặt: Thiết kế Compact tích hợp sẵn “all-in-one” loại bỏ sự cần thiết của nhiều mô-đun mở rộng tín hiệu số và analog riêng lẻ. Điều này giúp thu nhỏ đáng kể kích thước tủ điện điều khiển, tiết kiệm không gian lắp đặt tại hiện trường và cắt giảm tối đa chi phí mua sắm vật tư phần cứng.
• Độ bền bỉ công nghiệp vượt thời gian: Được sản xuất theo tiêu chuẩn khắt khe tại Đức (Made in Germany), thiết bị có khả năng hoạt động ổn định liên tục trong môi trường nhà máy khắc nghiệt, chống rung lắc, chịu nhiệt độ cao và kháng nhiễu điện từ cực tốt.
• Dễ dàng bảo trì và nâng cấp: Nhờ sử dụng thẻ nhớ Micro Memory Card (MMC), toàn bộ chương trình và dữ liệu cấu hình hệ thống luôn được sao lưu an toàn. Trong trường hợp cần thay thế thiết bị, người vận hành chỉ việc rút thẻ MMC từ CPU cũ cắm sang CPU mới mà không cần sử dụng máy tính lập trình để nạp lại code, giảm thiểu thời gian dừng máy (downtime) của nhà máy.
• Hệ sinh thái phần mềm mạnh mẽ: Thiết bị hoàn toàn tương thích và dễ dàng cấu hình thông qua các công cụ lập trình tiêu chuẩn của Siemens như STEP 7 hoặc TIA Portal, giúp rút ngắn thời gian thiết kế, chạy thử (commissioning) và phát hiện lỗi hệ thống một cách nhanh chóng.

Ứng dụng thực tiễn của sản phẩm

Nhờ những ưu điểm vượt trội về cả tính năng lẫn sự gọn nhẹ tiện lợi, CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0 được tin dùng rộng rãi trong nhiều ngành công nghiệp khác nhau:

• Chế tạo máy công nghiệp: Sử dụng trong các dòng máy đóng gói, máy dán nhãn, máy cắt bao bì nhựa, máy định hình sản phẩm nhờ khả năng đếm xung tốc độ cao điều khiển động cơ bước/servo.
• Hệ thống xử lý nước và hóa chất: Quản lý quy trình châm hóa chất, giám sát nồng độ, lưu lượng và điều khiển các van tuyến tính thông qua các ngõ vào/ra tương tự tích hợp.
• Ngành thực phẩm và đồ uống (F&B): Điều khiển các bồn trộn nhiệt độ, dây chuyền chiết rót chai lọ yêu cầu độ chính xác về định lượng và thời gian thực.
• Hệ thống HVAC và quản lý tòa nhà: Giám sát nhiệt độ phòng thông qua cổng đo trực tiếp Pt100, điều khiển hệ thống quạt gió, bơm nước tuần hoàn hiệu quả và tiết kiệm năng lượng.

Tóm lại, nếu bạn đang tìm kiếm một bộ điều khiển lập trình trung tâm mạnh mẽ, nhỏ gọn, tích hợp sẵn truyền thông nối tiếp cùng các ngõ vào ra analog/digital linh hoạt thì CPU PLC Siemens SIMATIC S7-300 CPU 314C-2 PTP 6ES7314-6BH04-0AB0 chính là sự đầu tư thông minh mang lại hiệu quả kinh tế và độ tin cậy vận hành dài hạn cho doanh nghiệp của bạn.
