Trong hệ thống điện công nghiệp hiện đại, việc chỉ lắp đặt tụ bù để cải thiện hệ số công suất đôi khi chưa đủ. Khi nhà máy sử dụng nhiều biến tần, máy hàn, máy CNC, UPS, thang máy, chiller hoặc các tải điện tử công suất lớn, nguy cơ phát sinh sóng hài, dòng xung kích và dao động điện áp có thể tăng lên. Đây là những yếu tố ảnh hưởng trực tiếp đến tuổi thọ tụ bù, contactor, cầu chì, máy biến áp và nhiều thiết bị trong tủ điện.

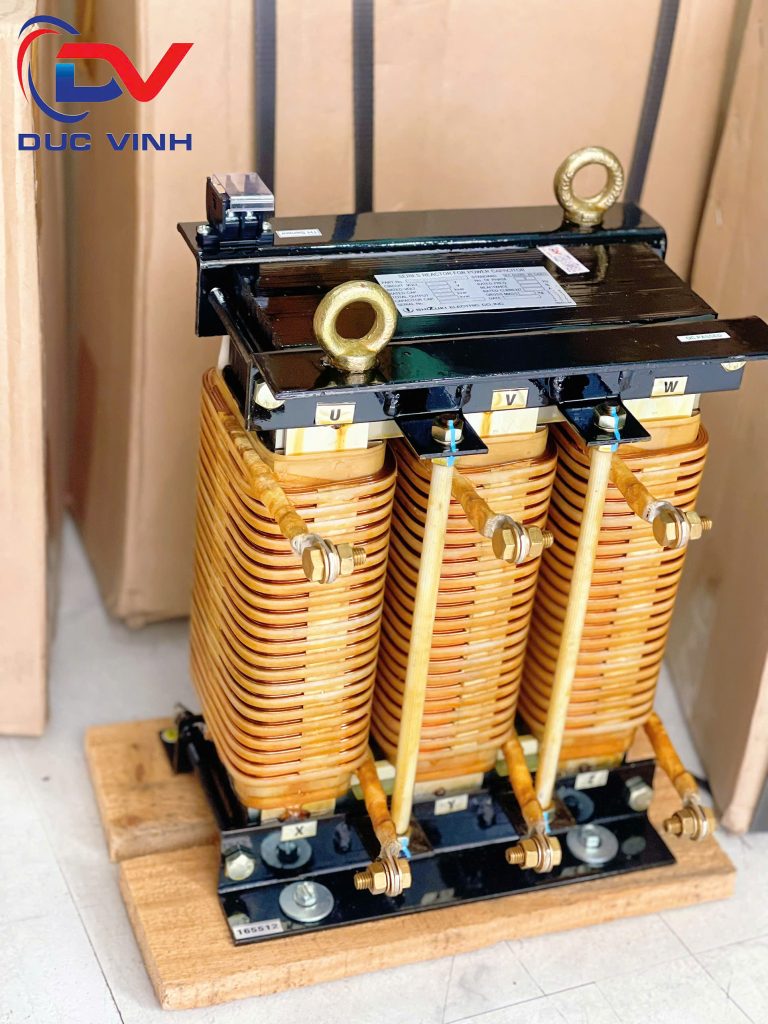

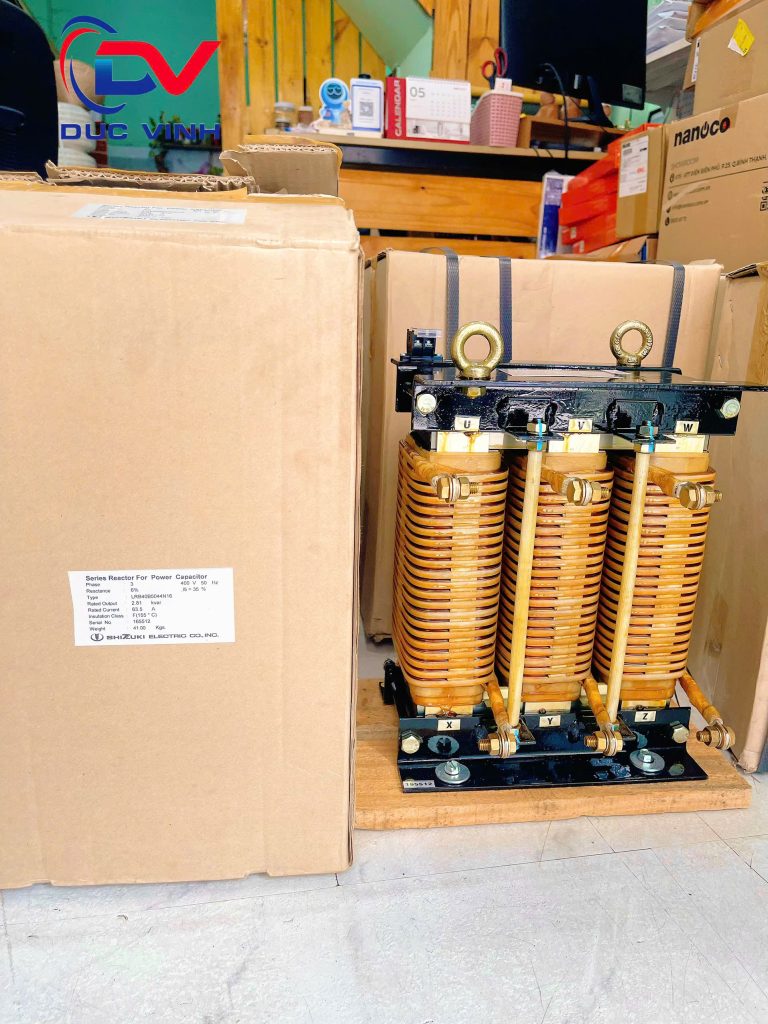

Cuộn kháng Shizuki là một trong những thiết bị được sử dụng phổ biến khi triển khai hệ thống bù công suất phản kháng có yêu cầu cao về độ ổn định và khả năng hạn chế ảnh hưởng của sóng hài. Khi được lựa chọn đúng thông số và kết hợp phù hợp với tụ bù, cuộn kháng giúp hệ thống vận hành an toàn hơn, giảm rủi ro quá tải, hạn chế hiện tượng cộng hưởng và bảo vệ thiết bị điện trong quá trình sử dụng lâu dài.
Shizuki Electric là thương hiệu thiết bị điện đến từ Nhật Bản, được thành lập từ năm 1939. Doanh nghiệp này phát triển nhiều nhóm thiết bị điện công nghiệp như tụ điện, cuộn kháng, thiết bị cải thiện hệ số công suất và giải pháp hạn chế sóng hài cho hệ thống điện.
Cuộn kháng Shizuki là gì?
Cuộn kháng, còn được gọi là reactor, là thiết bị điện hoạt động dựa trên nguyên lý cảm kháng. Thiết bị này có khả năng cản trở sự thay đổi đột ngột của dòng điện trong mạch, từ đó hỗ trợ kiểm soát dòng điện, giảm xung dòng và hạn chế một số ảnh hưởng bất lợi từ sóng hài.
Trong tủ tụ bù, cuộn kháng Shizuki thường được đấu nối nối tiếp với tụ bù để tạo thành bộ tụ bù có cuộn kháng. Cấu hình này đặc biệt phù hợp với nhà máy, xưởng sản xuất hoặc công trình có nhiều tải phi tuyến như biến tần, bộ nguồn switching, máy ép nhựa, hệ thống HVAC, máy hàn hoặc thiết bị tự động hóa.
Khác với việc lắp tụ bù đơn thuần, hệ thống tụ bù kết hợp cuộn kháng được thiết kế nhằm nâng cao độ bền vận hành của tụ, giảm nguy cơ cộng hưởng giữa tụ bù và sóng hài trong lưới điện. Theo thông tin kỹ thuật từ Shizuki, việc lắp cuộn kháng nối tiếp giúp hạn chế dòng hài tăng cao trong mạch tụ bù và giảm ảnh hưởng của hiện tượng cộng hưởng trong hệ thống phân phối điện.
Vai trò quan trọng của cuộn kháng Shizuki trong hệ thống điện
Giảm ảnh hưởng của sóng hài
Sóng hài là một trong những nguyên nhân phổ biến làm hệ thống điện công nghiệp vận hành kém ổn định. Khi các thiết bị điện tử công suất hoạt động, dòng điện có thể bị biến dạng, tạo ra các thành phần sóng hài ảnh hưởng đến chất lượng điện năng.
Nếu tụ bù hoạt động trong môi trường có nhiều sóng hài nhưng không được bảo vệ phù hợp, tụ có thể bị nóng, giảm tuổi thọ, quá dòng hoặc hư hỏng sớm. Cuộn kháng Shizuki giúp giảm nguy cơ khuếch đại dòng sóng hài trong nhánh tụ bù, từ đó hỗ trợ bảo vệ hệ thống và duy trì khả năng bù công suất phản kháng ổn định hơn.
Nhà sản xuất Shizuki cũng cho biết các thiết bị bán dẫn và tải điện tử có thể làm tăng méo điện áp, gây quá nhiệt, lỗi vận hành hoặc suy giảm tuổi thọ của các thiết bị điện trong hệ thống.
Hạn chế dòng xung kích khi đóng tụ bù
Khi tụ bù được đóng vào lưới điện, tụ bắt đầu quá trình nạp điện và có thể phát sinh dòng xung kích lớn trong thời gian ngắn. Nếu hiện tượng này xảy ra thường xuyên, contactor tụ bù, cầu chì, dây dẫn và chính tụ bù đều có thể chịu tác động bất lợi.
Cuộn kháng có khả năng hạn chế dòng tăng đột ngột nhờ đặc tính cảm kháng. Khi được lắp nối tiếp với tụ bù, cuộn kháng giúp làm giảm dòng xung kích tại thời điểm đóng điện, từ đó góp phần giảm áp lực lên các thiết bị đóng cắt và tăng độ bền cho hệ thống.
Theo tài liệu kỹ thuật của Shizuki, dòng xung kích khi đóng tụ bù có thể làm giảm tuổi thọ tụ và dẫn đến hiện tượng cầu chì hoạt động không đúng. Việc kết hợp cuộn kháng giúp kiểm soát tốt hơn tác động này.
Bảo vệ tụ bù và nâng cao độ ổn định của tủ điện
Cuộn kháng Shizuki không chỉ đóng vai trò hỗ trợ giảm sóng hài mà còn là thành phần quan trọng trong việc bảo vệ hệ thống tụ bù. Khi chọn đúng thông số, thiết bị giúp giảm nguy cơ tụ bù bị quá tải do dòng hài, hạn chế tình trạng tụ phồng, rò dầu, nổ cầu chì hoặc suy giảm điện dung nhanh.
Đối với các tủ điện vận hành liên tục trong nhà máy, việc đầu tư bộ tụ bù có cuộn kháng là giải pháp mang tính dài hạn. Thiết bị hỗ trợ hệ thống vận hành ổn định hơn, giảm chi phí thay thế tụ bù và hạn chế nguy cơ dừng máy ngoài kế hoạch do sự cố điện.
Hỗ trợ kiểm soát hiện tượng cộng hưởng
Một trong những vấn đề quan trọng khi lắp tụ bù là hiện tượng cộng hưởng giữa tụ điện và cảm kháng của hệ thống. Khi cộng hưởng xảy ra, dòng điện và điện áp tại một số tần số có thể tăng cao bất thường, gây áp lực lớn lên tụ bù và thiết bị liên quan.
Việc sử dụng cuộn kháng nối tiếp giúp thay đổi đặc tính của mạch tụ bù, hỗ trợ giảm nguy cơ cộng hưởng với các thành phần sóng hài trong lưới điện. Đây là lý do cuộn kháng thường được lựa chọn cho các công trình có nhiều tải biến tần, tải chỉnh lưu hoặc thiết bị điện tử công suất.
Khi nào nên sử dụng cuộn kháng Shizuki?
Không phải mọi hệ thống tụ bù đều có điều kiện vận hành giống nhau. Tuy nhiên, cuộn kháng Shizuki nên được cân nhắc trong các trường hợp sau:
- Nhà máy sử dụng nhiều biến tần điều khiển động cơ.
- Hệ thống có máy CNC, máy hàn, máy ép nhựa hoặc dây chuyền tự động hóa.
- Công trình có chiller, AHU, bơm, quạt công nghiệp và tải HVAC lớn.
- Tủ điện thường xuyên xảy ra tình trạng tụ bù nóng, nổ cầu chì hoặc hỏng contactor.
- Hệ thống có sóng hài cao, dòng điện không ổn định hoặc điện áp dao động.
- Tủ tụ bù tổng có công suất lớn và đóng cắt liên tục theo tải.
- Công trình cần nâng cao độ tin cậy cho hệ thống điện và giảm rủi ro sự cố.
Trong các hệ thống tụ bù tập trung, Shizuki khuyến nghị nên kết hợp tụ bù với cuộn kháng nối tiếp nhằm hạn chế dòng xung kích khi đóng cắt và giảm nguy cơ khuếch đại sóng hài.
Các tiêu chí lựa chọn cuộn kháng Shizuki phù hợp
Để cuộn kháng phát huy đúng hiệu quả, việc lựa chọn không nên dựa trên giá thành hoặc công suất tủ điện chung chung. Kỹ thuật viên cần khảo sát thực tế và xem xét đồng thời nhiều thông số.
Trước hết là điện áp hệ thống, bao gồm điện áp lưới, điện áp định mức của tụ bù và điều kiện vận hành thực tế. Tiếp theo là dung lượng tụ bù, thường được tính theo kVAr, để đảm bảo cuộn kháng và tụ bù được phối hợp đúng công suất.
Một yếu tố quan trọng khác là tỷ lệ điện kháng. Trong thực tế, các tỷ lệ như 6% hoặc 13% thường được lựa chọn tùy theo mức độ sóng hài và yêu cầu bảo vệ trong hệ thống. Shizuki nêu rằng mức 6% thường được sử dụng trong điều kiện thông thường, trong khi mức 13% có thể được áp dụng ở môi trường có hàm lượng sóng hài cao hơn. Tuy nhiên, thông số phù hợp vẫn cần dựa trên khảo sát tải và phân tích chất lượng điện năng.
Ngoài ra, cần kiểm tra môi trường lắp đặt như nhiệt độ, độ ẩm, bụi bẩn, rung động, hơi dầu, hơi hóa chất và điều kiện thông gió tủ điện. Cuộn kháng và tụ bù đều là thiết bị sinh nhiệt trong quá trình vận hành, vì vậy bố trí tủ hợp lý, đảm bảo khoảng cách lắp đặt và thông gió là yếu tố ảnh hưởng lớn đến tuổi thọ thiết bị.
Vì sao nên lựa chọn cuộn kháng Shizuki?
Shizuki là thương hiệu có nền tảng lâu năm trong lĩnh vực thiết bị điện, tụ điện và giải pháp nâng cao chất lượng điện năng. Sản phẩm cuộn kháng Shizuki phù hợp cho các công trình yêu cầu sự ổn định, độ tin cậy và khả năng vận hành bền bỉ trong môi trường công nghiệp.
Các ưu điểm nổi bật của cuộn kháng Shizuki gồm:
- Hỗ trợ giảm ảnh hưởng của sóng hài đến nhánh tụ bù.
- Hạn chế dòng xung kích khi đóng cắt tụ điện.
- Giảm nguy cơ cộng hưởng trong hệ thống có nhiều tải phi tuyến.
- Góp phần tăng độ bền cho tụ bù, contactor, cầu chì và thiết bị liên quan.
- Phù hợp cho tủ tụ bù công nghiệp, trạm biến áp, tòa nhà và nhà máy.
- Có thể kết hợp đồng bộ với tụ bù và thiết bị cải thiện hệ số công suất.
Đức Vinh tư vấn cuộn kháng Shizuki phù hợp cho từng công trình
Việc lắp cuộn kháng Shizuki cần được tính toán dựa trên đặc điểm thực tế của từng hệ thống điện. Một sản phẩm đúng công suất nhưng không đúng tỷ lệ điện kháng, không phù hợp với tụ bù hoặc không phù hợp với mức sóng hài vẫn có thể gây ra rủi ro trong quá trình vận hành.
CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH cung cấp giải pháp thiết bị điện cho nhà máy, tủ điện, công trình dân dụng và công nghiệp. Đức Vinh hỗ trợ khách hàng tư vấn lựa chọn cuộn kháng Shizuki theo dung lượng tụ bù, điện áp lưới, loại tải, điều kiện vận hành và yêu cầu thực tế của công trình.
Bên cạnh cuộn kháng Shizuki, Đức Vinh còn cung cấp các thiết bị phục vụ hệ thống tủ điện như tụ bù, contactor tụ bù, bộ điều khiển hệ số công suất, MCCB, MCB, relay, biến tần, thiết bị đo điện và phụ kiện tủ điện.
Để lựa chọn giải pháp bù công suất phản kháng phù hợp, khách hàng nên chuẩn bị các thông tin như công suất máy biến áp, dung lượng tụ bù hiện hữu, sơ đồ tủ điện, danh sách tải lớn và tình trạng sự cố đang gặp phải. Đây là cơ sở quan trọng để kỹ thuật viên tư vấn thiết bị đúng nhu cầu, tránh lắp đặt dư thừa hoặc không tương thích.
