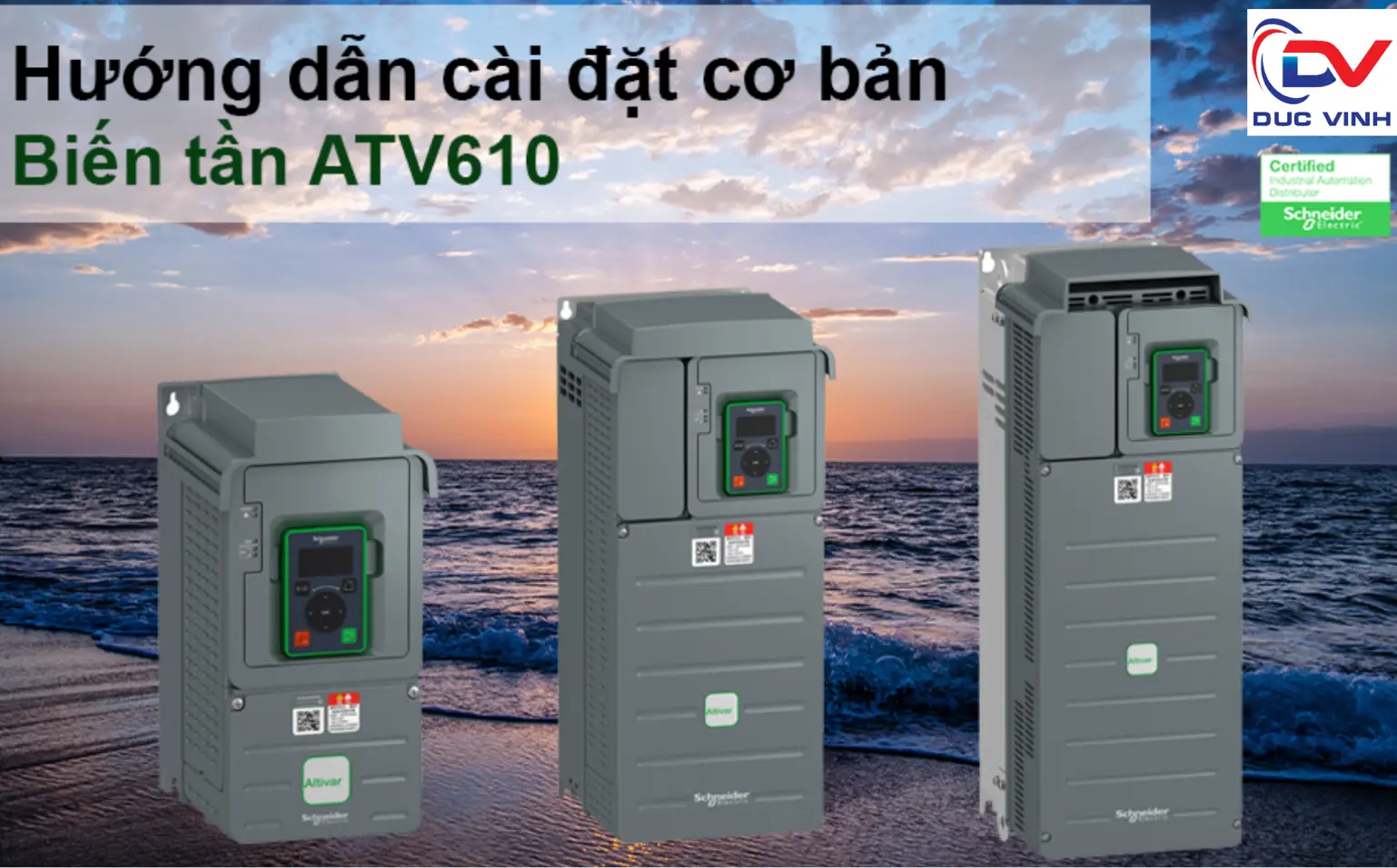

Biến tần ATV610 Schneider là dòng biến tần cao cấp chuyên dùng cho hệ thống bơm, quạt, HVAC và các ứng dụng công nghiệp yêu cầu độ ổn định cao. Tuy nhiên, để thiết bị hoạt động hiệu quả, việc cài đặt ATV610 đúng chuẩn kỹ thuật là vô cùng quan trọng.
Trong bài viết này, CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH sẽ hướng dẫn bạn cách cài đặt biến tần ATV610 Schneider chi tiết, dễ hiểu và áp dụng thực tế.
1. Tổng quan về biến tần ATV610 Schneider
ATV610 là dòng biến tần chuyên dụng cho:
- Hệ thống bơm cấp nước
- Hệ HVAC (quạt, thông gió)
- Hệ thống tăng áp, xử lý nước
Ưu điểm nổi bật:
- Tích hợp sẵn PID điều khiển áp suất/lưu lượng
- Hỗ trợ Multi Pump (nhiều bơm)
- Tiết kiệm năng lượng tối ưu
- Giao diện thân thiện, dễ cấu hình
👉 ATV610 phù hợp cho các hệ thống yêu cầu tự động hóa cao.
2. Quy trình cài đặt biến tần ATV610 Schneider
Để biến tần hoạt động ổn định, bạn cần thực hiện đúng quy trình dưới đây:
Bước 1: Reset về mặc định nhà máy
Mục đích:
- Xóa toàn bộ cấu hình cũ
- Đưa biến tần về trạng thái ban đầu
Thực hiện:
- Vào File Management → Factory Setting
- Chọn reset toàn bộ (All)
📌 Lưu ý:
- Nên thực hiện trước khi cài mới để tránh lỗi hệ thống
Bước 2: Nhập thông số động cơ (Motor Parameters)
Đây là bước quan trọng nhất khi cài đặt ATV610.
Cần nhập đầy đủ:
- Công suất động cơ (kW)
- Điện áp định mức (V)
- Dòng điện định mức (A)
- Tần số (Hz)
- Tốc độ (rpm)
👉 Sau đó:
- Chạy Auto Tuning để tối ưu điều khiển
📌 Nếu nhập sai:
- Motor hoạt động không ổn định
- Dễ xảy ra lỗi quá dòng hoặc quá nhiệt
Bước 3: Chọn chế độ điều khiển motor
ATV610 hỗ trợ nhiều chế độ:
- U/F Standard: điều khiển cơ bản
- Vector Control: cho tải nặng, yêu cầu chính xác
- Energy Saving: tiết kiệm điện cho quạt/bơm
👉 Gợi ý:
- Bơm, quạt → dùng U/F hoặc Energy Saving
- Máy tải nặng → dùng Vector
Bước 4: Cài đặt thông số vận hành
Các thông số quan trọng:
- Acceleration (ACC): thời gian tăng tốc
- Deceleration (DEC): thời gian giảm tốc
- High Speed (HSP): tốc độ tối đa
- Low Speed (LSP): tốc độ tối thiểu
- Dòng bảo vệ quá tải
📌 Ví dụ:
- ACC = 10s → hệ thống chạy êm hơn
- DEC = 5s → giảm sốc cơ khí
Bước 5: Cài đặt Input/Output (I/O)
🔹 Relay output
- R1: báo lỗi
- R2: báo trạng thái chạy
🔹 Analog output
- Xuất tín hiệu 0–10V
- Dùng để hiển thị tốc độ hoặc trạng thái
👉 Rất quan trọng khi kết nối PLC, SCADA.
Bước 6: Cài đặt Catch on the fly
Chức năng:
- Bắt lại tốc độ khi motor đang quay
👉 Ứng dụng:
- Quạt công nghiệp
- Hệ thống có quán tính lớn
3. Cài đặt điều khiển Auto – Manual
Trong hệ thống thực tế, ATV610 thường hoạt động với 2 chế độ:
🔹 Auto
- Điều khiển từ PLC/BMS
- Tín hiệu 4–20mA hoặc truyền thông
🔹 Manual
- Điều chỉnh trực tiếp trên biến tần hoặc biến trở
👉 Có thể dùng DI (Digital Input) để chuyển đổi giữa 2 chế độ.
4. Các chức năng nâng cao của ATV610
✅ 4.1 Điều khiển PID (quan trọng nhất)
Giúp biến tần tự động điều chỉnh tốc độ theo tín hiệu cảm biến.
📌 Ví dụ:
- Cảm biến áp suất gửi tín hiệu về AI1
- Biến tần tự điều chỉnh tốc độ để giữ áp suất ổn định
👉 Ứng dụng:
- Hệ thống bơm tăng áp
- Hệ HVAC
✅ 4.2 Sleep – Wake Up (tiết kiệm điện)
Nguyên lý:
- Khi đạt áp → giảm tốc → dừng
- Khi áp giảm → tự động chạy lại
👉 Giúp giảm tiêu thụ điện đáng kể.
✅ 4.3 Preset Speed (đa cấp tốc độ)
- Cài đặt nhiều mức tốc độ
- Điều khiển bằng tín hiệu số
✅ 4.4 Multi Pump (điểm mạnh của ATV610)
ATV610 hỗ trợ:
- Điều khiển 3–6 bơm
- Luân phiên bơm (FIFO, LIFO, Runtime)
📌 Nguyên lý:
- 1 bơm chính chạy bằng biến tần
- Khi không đủ áp → gọi thêm bơm phụ
- Khi dư áp → tắt bớt
👉 Ứng dụng:
- Chung cư
- Nhà máy
- Hệ cấp nước lớn
5. Lưu ý quan trọng khi cài đặt ATV610
- Kiểm tra sơ đồ đấu nối trước khi cấp nguồn
- Không chạy Auto Tune khi motor đang tải
- Đảm bảo thông số motor chính xác
- Test không tải trước khi vận hành chính thức
- Cài PID trước khi cấu hình Multi Pump
6. Dịch vụ tư vấn & cài đặt biến tần ATV610
Nếu bạn cần:
- Hướng dẫn cài đặt chi tiết tận nơi
- Tư vấn hệ thống bơm, HVAC
- Sửa lỗi biến tần ATV610
👉 Hãy liên hệ ngay với:
CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH
- 📍 Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
- 🏢 VPGD: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM
- 📞 Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043
- 📄 MST: 0317358651
7. Kết luận
Việc cài đặt biến tần ATV610 Schneider đúng chuẩn không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao hiệu suất và tiết kiệm chi phí điện năng.
Hy vọng bài viết đã giúp bạn hiểu rõ quy trình và có thể áp dụng thực tế. Nếu cần hỗ trợ chuyên sâu, hãy liên hệ Đức Vinh để được tư vấn nhanh chóng và chính xác nhất.
