Bộ điều khiển ATS SmartGen HAT552KM/HAT553KM được sử dụng trong các hệ thống chuyển nguồn tự động giữa điện lưới và máy phát điện, hoặc giữa hai nguồn điện độc lập. Thiết bị phù hợp cho nhiều công trình cần duy trì nguồn điện ổn định như nhà xưởng, cao ốc văn phòng, khách sạn, trung tâm thương mại, phòng máy, viễn thông, kho lạnh và hệ thống điện dự phòng.
Tuy nhiên, việc cài đặt bộ điều khiển ATS không chỉ đơn thuần là đấu dây nguồn A và nguồn B. Người thi công cần xác định đúng loại ATS, cấu hình đúng hệ thống nguồn, cài đặt ngưỡng điện áp – tần số phù hợp, kiểm tra tín hiệu phản hồi vị trí và chạy thử theo quy trình an toàn trước khi chuyển sang chế độ tự động.
Bài viết dưới đây hướng dẫn cách cài đặt bộ điều khiển ATS SmartGen HAT552KM/HAT553KM theo từng bước, giúp kỹ thuật viên và đơn vị thi công có thêm cơ sở để kiểm tra, vận hành và nghiệm thu tủ ATS.
Lưu ý quan trọng: Hệ thống ATS liên quan trực tiếp đến nguồn lưới, máy phát điện và tải công trình. Việc đấu nối, kiểm tra và đưa tủ vào vận hành chỉ nên được thực hiện bởi kỹ thuật viên có chuyên môn điện công nghiệp. Luôn ngắt nguồn, xác nhận không còn điện áp và kiểm tra liên động trước khi thao tác.

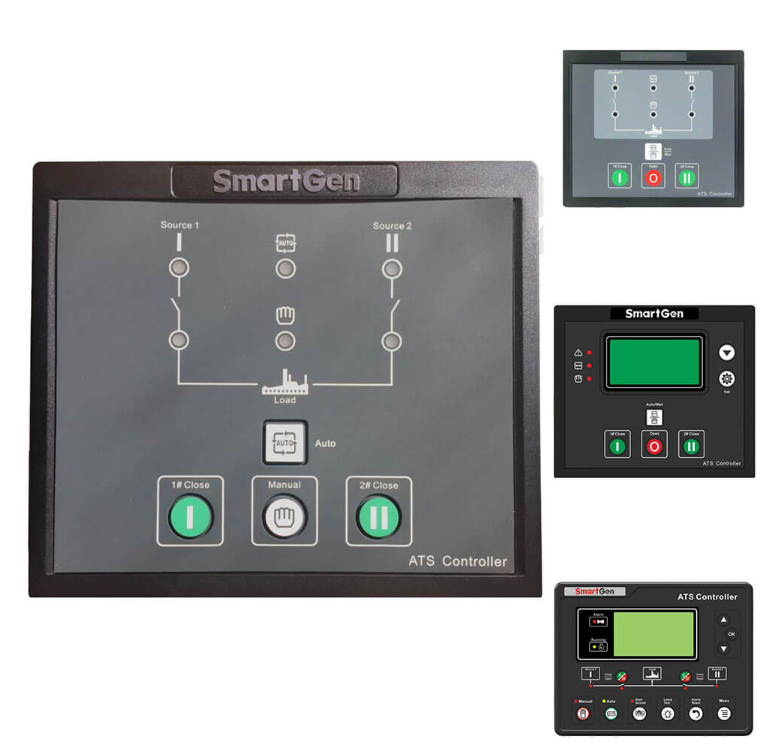

SmartGen HAT552KM/HAT553KM là gì?
SmartGen HAT552KM và HAT553KM là dòng bộ điều khiển ATS hai nguồn, hỗ trợ giám sát điện áp, tần số, trạng thái pha và điều khiển quá trình chuyển đổi giữa nguồn chính với nguồn dự phòng.
Trong ứng dụng phổ biến, nguồn A thường được cài là điện lưới, còn nguồn B là máy phát điện. Khi nguồn A gặp tình trạng mất điện, thấp áp, quá áp, mất pha, sai thứ tự pha hoặc tần số vượt ngưỡng cài đặt, bộ điều khiển sẽ thực hiện logic chuyển nguồn theo thông số đã thiết lập.
Thiết bị cho phép vận hành bằng tay và tự động, theo dõi trạng thái nguồn A/B, hiển thị lỗi, lưu lịch sử vận hành và hỗ trợ điều khiển máy phát điện. Đây là yếu tố quan trọng giúp đơn vị vận hành dễ kiểm tra tình trạng tủ ATS trong quá trình sử dụng.
Phân biệt HAT552KM và HAT553KM trước khi cài đặt
Trước khi đấu dây, cần lựa chọn đúng model phù hợp với kiểu ATS đang sử dụng. Đây là bước quan trọng vì mỗi loại bộ chuyển nguồn có logic điều khiển khác nhau.
HAT552KM thường phù hợp với ATS hai vị trí ON–ON, tức loại ATS không có vị trí ngắt ở giữa. Model này thích hợp cho nhiều tủ ATS lưới – máy phát có cấu hình cơ bản.
Trong khi đó, HAT553KM có khả năng đáp ứng linh hoạt hơn cho các hệ thống sử dụng ATS có vị trí ngắt, ATS hợp bộ, ACB, contactor hoặc các cấu hình cần tín hiệu điều khiển đóng/ngắt riêng.
Khi lựa chọn model, cần xác định rõ các yếu tố sau:
- ATS đang sử dụng có bao nhiêu vị trí: hai vị trí hay ba vị trí.
- Hệ thống sử dụng contactor, ACB hay motorized changeover switch.
- Có yêu cầu điều khiển ngắt tải riêng hay không.
- Có cần nhiều ngõ vào/ngõ ra để giám sát và điều khiển thêm thiết bị phụ trợ không.
- Có nhu cầu kết nối giám sát từ xa qua RS485 hoặc Modbus RTU không.
Không nên chọn bộ điều khiển chỉ dựa vào hình dáng tủ ATS. Cấu hình đầu ra, tín hiệu phản hồi và loại thiết bị đóng cắt mới là cơ sở để chọn model phù hợp.
Chuẩn bị trước khi đấu dây bộ điều khiển ATS
Để quá trình cài đặt SmartGen HAT552KM/HAT553KM diễn ra an toàn, kỹ thuật viên cần chuẩn bị sơ đồ nguyên lý tủ ATS, sơ đồ đấu nối terminal và thông tin kỹ thuật của thiết bị đóng cắt.
Trước khi cấp nguồn cho bộ điều khiển, cần kiểm tra:
- Nguồn A là điện lưới hay nguồn máy phát.
- Nguồn B là điện lưới, máy phát hoặc nguồn dự phòng khác.
- Điện áp hệ thống thực tế và kiểu nguồn sử dụng.
- Điện áp cuộn hút của contactor, ACB hoặc bộ chuyển nguồn.
- Tín hiệu phản hồi vị trí nguồn A và nguồn B.
- Dây trung tính, thứ tự pha và tín hiệu bảo vệ.
- Liên động cơ khí và liên động điện giữa hai nguồn.
- Relay trung gian nếu ngõ ra bộ điều khiển không dùng để điều khiển trực tiếp thiết bị công suất lớn.
Một lỗi thường gặp trong tủ ATS là đấu đúng nguồn đo nhưng sai tiếp điểm phản hồi vị trí. Khi đó, ATS có thể đã đóng nguồn nhưng bộ điều khiển không nhận được trạng thái xác nhận, dẫn đến cảnh báo lỗi đóng nguồn hoặc không cho phép chuyển nguồn tiếp theo.
Bước 1: Lắp bộ điều khiển lên mặt tủ ATS
SmartGen HAT552KM/HAT553KM được lắp trên mặt cánh tủ điện để thuận tiện theo dõi LCD, đèn trạng thái và nút điều khiển. Vị trí lắp cần thông thoáng, hạn chế nhiệt độ cao, độ ẩm lớn, bụi dẫn điện hoặc rung động mạnh.
Nên bố trí bộ điều khiển cách tương đối với các thiết bị tỏa nhiệt lớn như ACB, MCCB công suất cao, biến áp điều khiển hoặc cuộn kháng. Dây tín hiệu đo lường và dây truyền thông cũng nên đi riêng với dây động lực để giảm ảnh hưởng của nhiễu điện từ.
Sau khi lắp thiết bị, cần kiểm tra mặt trước, tai cố định, terminal phía sau và độ chắc chắn của toàn bộ bộ điều khiển trước khi đấu dây.
Bước 2: Đấu dây nguồn A và nguồn B
Nguồn A và nguồn B là hai nguồn đầu vào mà bộ điều khiển cần giám sát. Trong hệ thống lưới – máy phát, nguồn A thường là điện lưới và nguồn B là máy phát điện. Tuy nhiên, quy ước này có thể thay đổi theo sơ đồ thiết kế nên cần đối chiếu đúng bản vẽ tủ điện.
Khi đấu dây nguồn đo, cần chú ý:
- Đấu đúng thứ tự pha L1, L2, L3.
- Đấu đúng dây trung tính nếu hệ thống có sử dụng đo điện áp pha – trung tính.
- Không đảo nguồn A và nguồn B.
- Không dùng chung dây tín hiệu đo với đường dây động lực không phù hợp.
- Kiểm tra điện áp thực tế bằng thiết bị đo trước khi cấp vào bộ điều khiển.
Sau khi cấp nguồn, màn hình LCD cần hiển thị được thông tin điện áp, tần số và trạng thái của cả hai nguồn. Nếu màn hình báo mất điện, mất pha, thấp áp hoặc sai thứ tự pha, cần kiểm tra lại dây đo trước khi tiếp tục cài đặt.
Bước 3: Đấu ngõ ra điều khiển và tín hiệu phản hồi ATS
Ngõ ra của bộ điều khiển được sử dụng để phát lệnh đóng nguồn A, đóng nguồn B, gọi máy phát điện hoặc điều khiển các chức năng phụ trợ tùy theo cấu hình tủ ATS.
Tín hiệu phản hồi vị trí đóng vai trò xác nhận trạng thái thực tế của ATS. Ví dụ, khi nguồn A đã đóng, bộ điều khiển cần nhận tín hiệu phản hồi để biết tải đang được cấp bởi nguồn A. Tương tự, khi nguồn B đóng, hệ thống cần có tín hiệu xác nhận phù hợp.
Khi đấu nối, cần làm rõ các thông tin sau:
- Ngõ ra đang điều khiển contactor, ACB hay ATS motor.
- Cuộn hút đóng/cắt sử dụng điện áp bao nhiêu.
- Ngõ ra cài dạng xung hay duy trì liên tục.
- Tín hiệu phản hồi là tiếp điểm thường hở hay thường đóng.
- Hệ thống có yêu cầu ngõ vào ngắt tải hoặc dừng khẩn cấp hay không.
Không nên sử dụng ngõ ra bộ điều khiển để đóng trực tiếp tải vượt quá khả năng tiếp điểm. Trong nhiều tủ ATS, ngõ ra điều khiển nên đi qua relay trung gian để tăng độ an toàn và dễ bảo trì.
Bước 4: Cài đặt loại hệ thống và loại ATS
Sau khi hoàn tất đấu dây cơ bản, vào menu cài đặt để xác định loại hệ thống nguồn. Người dùng có thể lựa chọn cấu hình lưới – máy phát, máy phát – lưới hoặc lưới – lưới tùy ứng dụng thực tế.
Tiếp theo, cần cài đúng loại ATS. Đây là bước rất quan trọng vì ATS hai vị trí và ATS có vị trí ngắt sẽ có trình tự chuyển nguồn khác nhau. Nếu cài sai loại ATS, bộ điều khiển có thể không đóng/cắt theo logic mong muốn hoặc phát sinh cảnh báo trong quá trình vận hành.
Với hệ thống ATS hai vị trí ON–ON, cần kiểm tra kỹ thời gian chuyển nguồn và tín hiệu phản hồi của từng nguồn. Với ATS có vị trí ngắt hoặc sử dụng ACB, contactor liên động, cần cấu hình chính xác thời gian cắt, thời gian chờ và thời gian đóng lại.
Bước 5: Thiết lập ngưỡng bảo vệ điện áp và tần số
Các thông số bảo vệ cần được điều chỉnh theo đặc điểm nguồn điện thực tế và yêu cầu vận hành của công trình. Việc giữ nguyên toàn bộ thông số mặc định cho mọi hệ thống có thể dẫn đến chuyển nguồn quá nhạy hoặc phản ứng chậm khi nguồn điện bất thường.
Các nhóm thông số quan trọng gồm:
- Thời gian chờ nguồn A ổn định.
- Thời gian chờ nguồn A bất thường.
- Thời gian chờ nguồn B ổn định.
- Thời gian chờ nguồn B bất thường.
- Ngưỡng quá áp và mức điện áp phục hồi.
- Ngưỡng thấp áp và mức điện áp phục hồi.
- Ngưỡng tần số cao và tần số thấp.
- Cài đặt bảo vệ mất pha.
- Cài đặt giám sát thứ tự pha.
- Thời gian chờ chuyển nguồn.
- Thời gian đóng lại hoặc ngắt lại khi thao tác ATS không thành công.
Kỹ thuật viên nên căn cứ vào đặc tính tải, máy phát điện, yêu cầu của chủ đầu tư và sơ đồ thiết kế để cài đặt phù hợp. Với các tải quan trọng như phòng máy, hệ thống bơm chữa cháy, dây chuyền sản xuất hoặc thiết bị y tế, các thông số cần được kiểm tra kỹ hơn trước khi nghiệm thu.
Bước 6: Cài đặt khởi động và dừng máy phát điện
Trong hệ thống lưới – máy phát, bộ điều khiển ATS sẽ phát tín hiệu gọi máy phát khi nguồn chính gặp sự cố. Sau khi máy phát khởi động và nguồn B ổn định, ATS sẽ thực hiện chuyển tải sang nguồn dự phòng theo logic đã cài đặt.
Một số thông số cần thiết lập gồm:
- Thời gian chờ khởi động máy phát.
- Thời gian chờ dừng máy phát.
- Chế độ chạy máy phát có tải hoặc không tải.
- Lịch chạy thử máy phát theo ngày, tuần hoặc tháng.
- Thời gian chạy thử định kỳ.
- Chế độ tự động chuyển nguồn.
- Cài đặt ưu tiên nguồn A hoặc nguồn B.
Chức năng chạy thử định kỳ giúp đơn vị vận hành chủ động kiểm tra khả năng làm việc của máy phát điện, bình ắc quy, mạch đề, nhiên liệu và tín hiệu điều khiển. Đây là bước cần thiết với các công trình có yêu cầu nguồn dự phòng liên tục.
Bước 7: Chạy thử ở chế độ MAN trước khi bật AUTO
Không nên đưa tủ ATS vào chế độ tự động ngay sau khi đấu dây. Kỹ thuật viên cần thử từng thao tác ở chế độ MAN để kiểm tra lệnh điều khiển, trạng thái phản hồi và liên động an toàn.
Trình tự chạy thử MAN có thể thực hiện như sau:
- Kiểm tra ATS đang ở vị trí an toàn.
- Thử đóng nguồn A.
- Quan sát đèn báo, màn hình LCD và tiếp điểm phản hồi nguồn A.
- Thử cắt hoặc chuyển ATS theo đúng cấu hình.
- Thử đóng nguồn B.
- Kiểm tra phản hồi vị trí nguồn B.
- Kiểm tra lệnh khởi động/dừng máy phát.
- Xác nhận không xuất hiện tình trạng đóng đồng thời hai nguồn.
Chỉ khi toàn bộ thao tác MAN hoạt động đúng, hệ thống mới nên được chuyển sang chế độ AUTO.
Bước 8: Kiểm tra vận hành tự động và xử lý lỗi
Khi chạy thử AUTO, kỹ thuật viên có thể mô phỏng tình huống nguồn A mất điện hoặc bất thường để kiểm tra trình tự chuyển nguồn. Bộ điều khiển cần nhận diện tình trạng lỗi, chờ theo thời gian trễ đã cài, khởi động máy phát, chờ nguồn B ổn định và chuyển tải sang nguồn dự phòng.
Khi nguồn A phục hồi, ATS sẽ xử lý theo cấu hình ưu tiên đã thiết lập: chuyển tải về nguồn A hoặc tiếp tục duy trì nguồn B trong một khoảng thời gian nhất định.
Một số lỗi cần theo dõi gồm:
- Lỗi đóng nguồn A thất bại.
- Lỗi đóng nguồn B thất bại.
- Lỗi cắt nguồn không thành công.
- Báo trip CB.
- Sai tín hiệu phản hồi vị trí.
- Lỗi đóng đồng thời hai nguồn.
- Cảnh báo shutdown.
- Mất pha, sai thứ tự pha, thấp áp hoặc quá áp.
Khi có lỗi, không nên reset ngay. Cần kiểm tra nguyên nhân thực tế tại ATS, contactor, ACB, relay trung gian, nguồn điều khiển, tín hiệu phản hồi và dây đấu nối trước khi xóa lỗi.
Kết nối RS485 Modbus RTU và cấu hình từ máy tính
Bộ điều khiển SmartGen HAT552KM/HAT553KM có thể hỗ trợ kết nối RS485 theo giao thức Modbus RTU, phù hợp với các hệ thống cần giám sát từ xa như BMS, SCADA, tủ điện thông minh hoặc phần mềm quản lý nguồn.
Khi cài đặt truyền thông, cần thống nhất địa chỉ thiết bị, tốc độ truyền, parity và stop bit giữa bộ điều khiển với hệ thống giám sát. Dây RS485 nên sử dụng loại cáp phù hợp, đi riêng với dây động lực và có biện pháp chống nhiễu khi cần thiết.
Cổng USB cũng có thể được sử dụng để kết nối máy tính, hỗ trợ kiểm tra và cấu hình thông số theo phần mềm tương thích.
