Bộ điều khiển tụ bù Shizuki được sử dụng trong tủ tụ bù để theo dõi hệ số công suất và tự động điều khiển các cấp tụ đóng/cắt theo nhu cầu của hệ thống. Muốn thiết bị vận hành ổn định, người cài đặt cần xác định đúng hệ số công suất mục tiêu, C/K, số cấp tụ, biến dòng CT và kiểm tra từng cấp trước khi chuyển sang chế độ tự động.
Trong bài viết dưới đây, Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh hướng dẫn cách cài đặt bộ điều khiển tụ bù Shizuki theo từng bước, đồng thời chỉ ra những lỗi thường gặp để kỹ thuật viên và người vận hành dễ kiểm tra hơn.
Lưu ý an toàn: Tủ tụ bù làm việc với điện áp và năng lượng điện có khả năng gây nguy hiểm. Việc đấu nối, thay đổi thông số hoặc kiểm tra bên trong tủ nên được thực hiện bởi người có chuyên môn về điện. Cần cô lập nguồn và tuân thủ quy trình an toàn trước khi thao tác.
1. Bộ điều khiển tụ bù Shizuki là gì?
Bộ điều khiển tụ bù Shizuki, hay Power Factor Controller, là thiết bị nhận tín hiệu điện áp và dòng điện của hệ thống để xác định hệ số công suất Cosφ. Dựa trên thông số cài đặt, bộ điều khiển sẽ ra lệnh cho contactor đóng hoặc ngắt từng cấp tụ nhằm duy trì hệ số công suất quanh giá trị mục tiêu.
Tùy dòng thiết bị, Shizuki có các phiên bản điều khiển nhiều cấp khác nhau. Một số dòng Q-AUTOMAT có khả năng hiển thị hệ số công suất, dòng điện và THD; hỗ trợ xác định C/K tự động, cài hệ số công suất mục tiêu và vận hành Manual/Auto.
Trong thực tế, thiết bị thường xuất hiện trong tủ tụ bù hạ thế tại nhà máy, xưởng sản xuất, tòa nhà và hệ thống điện công nghiệp.
2. Những thông số cần hiểu trước khi cài Shizuki
Không nên bắt đầu cài đặt bằng cách sao chép toàn bộ thông số của một tủ tụ bù khác. Mỗi hệ thống có tải, biến dòng CT, dung lượng và số cấp tụ khác nhau.
Hệ số công suất Cosφ
Cosφ mục tiêu là giá trị mà bộ điều khiển cố gắng duy trì bằng cách đóng hoặc cắt các cấp tụ.
Trong một số tài liệu hướng dẫn Shizuki, giá trị cài đặt thường được tham khảo trong khoảng 0,90–0,98 IND, ví dụ 0,95 IND. Tuy nhiên, giá trị phù hợp phải được xác định theo đặc điểm tải, yêu cầu vận hành và thiết kế hệ thống.
Không nên đặt Cosφ càng cao càng tốt một cách máy móc, vì cấu hình không phù hợp có thể làm hệ thống dễ rơi vào trạng thái bù dư khi tải thay đổi.
IND và CAP là gì?
Khi quan sát bộ điều khiển, người dùng có thể gặp hai trạng thái:
- IND (Inductive): tải mang tính cảm, thường là trạng thái hệ thống cần bổ sung công suất phản kháng dung.
- CAP (Capacitive): hệ thống đang thiên về tính dung; nếu xuất hiện kéo dài cần kiểm tra nguy cơ bù dư.
Việc hiểu IND/CAP rất quan trọng khi chạy thử sau cài đặt.
Hệ số C/K
C/K là một trong những thông số quan trọng ảnh hưởng đến quyết định đóng/cắt cấp tụ của bộ điều khiển.
Giá trị này liên quan đến cấu hình tụ bù và biến dòng CT của hệ thống. Vì vậy, không nên thấy một hướng dẫn đặt C/K bằng một giá trị cụ thể rồi áp dụng nguyên xi cho mọi tủ điện.
Một số bộ điều khiển Shizuki hỗ trợ xác định C/K tự động. Trường hợp cài thủ công, kỹ thuật viên cần tính toán theo cấu hình thực tế của hệ thống.
Rated Steps – cấp tụ
Bộ điều khiển cũng cần biết quan hệ dung lượng giữa các cấp tụ. Nếu các cấp có dung lượng khác nhau, việc khai báo đúng tỷ lệ giúp thiết bị lựa chọn cấp phù hợp hơn.
Những ngõ ra không sử dụng cần được cấu hình đúng theo hướng dẫn của model thiết bị, thay vì để bộ điều khiển hiểu rằng vẫn còn một cấp tụ hoạt động.
3. Kiểm tra trước khi cài đặt bộ điều khiển tụ bù Shizuki
Đây là bước rất dễ bị bỏ qua.
Trước khi lập trình controller, nên kiểm tra:
- Điện áp hệ thống và nguồn cấp phù hợp với model.
- Số cấp tụ thực tế.
- Dung lượng kVAr của từng cấp.
- Tình trạng tụ bù.
- Contactor đóng cắt tụ.
- Cầu chì hoặc thiết bị bảo vệ từng cấp.
- Tỷ số biến dòng CT.
- Vị trí và chiều lắp CT.

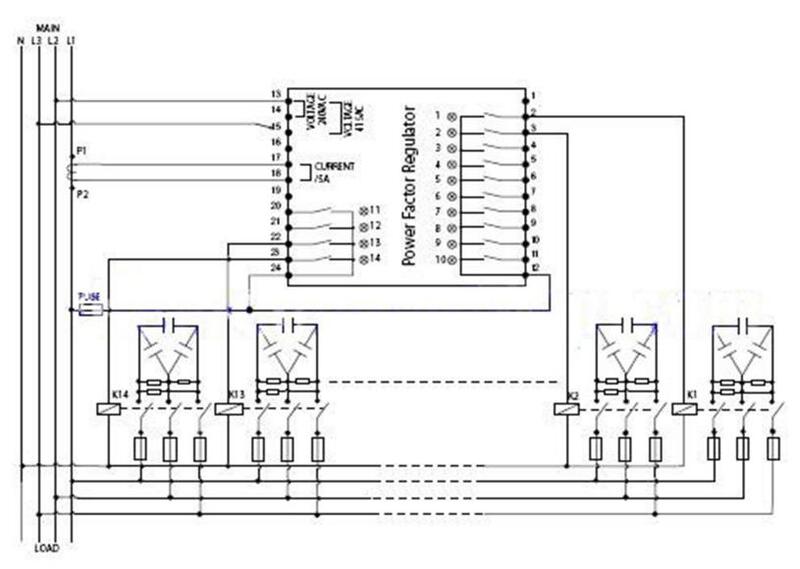

- Đường dây điều khiển.
- Tiếp điểm đầu ra của controller.
- Các cấp tụ có đấu đúng thứ tự hay không.
Đặc biệt, tín hiệu CT ảnh hưởng trực tiếp đến khả năng nhận biết tải của bộ điều khiển. Nếu CT đấu sai hoặc tín hiệu bất thường, việc cài thông số chính xác vẫn chưa chắc giúp hệ thống vận hành đúng.
4. Hướng dẫn cài đặt bộ điều khiển tụ bù Shizuki
Tên phím và trình tự menu có thể khác đôi chút giữa các model. Phần dưới đây trình bày nguyên tắc cài đặt phổ biến; khi thao tác thực tế nên đối chiếu đúng manual của model đang sử dụng.
Bước 1: Cài đặt hệ số Cosφ mục tiêu
Cấp nguồn cho bộ điều khiển và quan sát màn hình.
Trên các dòng sử dụng hệ phím MODE – PROG – UP/DOWN, nhấn MODE để chuyển đến mục Set Cosφ, sau đó nhấn PROG để vào chế độ chỉnh sửa.
Sử dụng UP/DOWN để lựa chọn giá trị phù hợp.
Ví dụ:
Set Cosφ = 0,95 IND
Đây chỉ là giá trị tham khảo phổ biến, không phải thông số bắt buộc cho tất cả hệ thống.
Sau khi chọn xong, xác nhận và chuyển sang thông số tiếp theo.
Bước 2: Cài đặt C/K
Tiếp tục chuyển đến menu C/K.
Nếu model hỗ trợ Auto C/K và điều kiện vận hành đáp ứng yêu cầu của thiết bị, có thể sử dụng chức năng xác định tự động.
Nếu cài thủ công, phải xác định C/K dựa trên biến dòng và dung lượng cấp tụ thực tế.
Không nên lấy C/K của một tủ khác để nhập cho tủ đang cài đặt.
Sai C/K có thể làm bộ điều khiển phản ứng không phù hợp với biến động tải, dẫn đến đóng/cắt tụ không như mong muốn.
Bước 3: Khai báo các cấp tụ
Tiếp theo là thiết lập Rated Steps.
Ví dụ một tủ có 4 cấp tụ bằng nhau có thể được biểu diễn theo tỷ lệ:
1 – 1 – 1 – 1
Nếu dung lượng khác nhau, tỷ lệ phải được khai báo tương ứng với thiết kế thực tế.
Các ngõ ra không sử dụng phải được vô hiệu hóa theo đúng hướng dẫn của controller. Với một số dòng Shizuki, cấp không sử dụng được đặt về 000.
Đây là chi tiết nhỏ nhưng rất quan trọng vì khai báo sai số cấp có thể khiến bộ điều khiển phát lệnh tới một ngõ ra không được sử dụng.
5. Chạy thử ở chế độ Manual
Không nên cài xong rồi lập tức để tủ vận hành Auto.
Hãy chuyển controller sang Manual để kiểm tra từng cấp.
Lần lượt cho:
Cấp 1 → Cấp 2 → Cấp 3 → …
Quan sát:
- Contactor có hút hay không.
- Tụ tương ứng có được đưa vào hệ thống không.
- Đèn báo cấp có đúng không.
- Có tiếng rung hoặc đóng cắt bất thường không.
- Dòng điện có thay đổi hợp lý không.
- Có cấp nào không hoạt động không.
Nếu controller báo đóng cấp nhưng contactor không hút, nên kiểm tra mạch điều khiển, cuộn hút contactor, cầu chì và dây nối trước khi nghi ngờ bộ điều khiển.
6. Chuyển sang chế độ Auto và theo dõi
Khi tất cả các cấp đã hoạt động bình thường ở Manual, chuyển controller sang Auto.
Lúc này bộ điều khiển sẽ theo dõi hệ số công suất và tự quyết định số cấp tụ cần đóng/cắt.
Không nên rời hệ thống ngay sau khi chuyển Auto. Hãy theo dõi trong một khoảng thời gian để kiểm tra:
Cosφ có tiến về giá trị mục tiêu không → số cấp đóng có hợp lý không → có bù dư không → contactor có đóng/cắt liên tục không → thiết bị có xuất hiện cảnh báo không.
Nếu hệ thống hoạt động ổn định, quá trình cài đặt cơ bản có thể xem là hoàn tất.
7. Bảng cài đặt nhanh Shizuki tham khảo
| Thông số | Giá trị/cách cài tham khảo | Lưu ý |
|---|---|---|
| Set Cosφ | Ví dụ 0,95 IND | Điều chỉnh theo hệ thống |
| C/K | Auto hoặc tính toán | Không copy tủ khác |
| Rated Steps | Theo dung lượng từng cấp | Phải đúng cấu hình thực tế |
| Cấp không sử dụng | 000 ở model hỗ trợ | Đối chiếu manual |
| Test ban đầu | Manual | Kiểm tra từng contactor |
| Vận hành | Auto | Theo dõi sau khi chuyển |
| CT | Theo thiết kế hệ thống | Kiểm tra tỷ số, vị trí, chiều CT |
8. Những lỗi thường gặp khi cài Shizuki
Bộ điều khiển không đóng tụ
Kiểm tra tải thực tế, Cosφ, C/K, tín hiệu CT, chế độ Auto/Manual, dây điều khiển và tình trạng contactor.
Nếu tải đang thấp hoặc Cosφ đã đạt mục tiêu, controller không đóng thêm tụ có thể là trạng thái bình thường.
Manual đóng được nhưng Auto không đóng
Trường hợp này cho thấy mạch contactor có thể vẫn hoạt động, nhưng cần kiểm tra lại tín hiệu đo, Cosφ mục tiêu, C/K và điều kiện tải.
Hệ thống bị bù dư
Nếu trạng thái CAP xuất hiện thường xuyên, cần kiểm tra lại dung lượng cấp tụ, Cosφ mục tiêu và logic đóng/cắt.
Cấp tụ đầu tiên quá lớn so với mức tải thấp cũng có thể khiến việc điều chỉnh trở nên khó khăn.
Contactor đóng cắt liên tục
Không nên bỏ qua hiện tượng này vì đóng/cắt quá thường xuyên làm tăng hao mòn contactor và ảnh hưởng tuổi thọ thiết bị.
Cần kiểm tra C/K, thời gian đóng/cắt, biến động tải, dung lượng từng cấp và tín hiệu CT.
Cosφ hiển thị bất thường
Hãy ưu tiên kiểm tra:
CT → chiều CT → vị trí CT → dây tín hiệu → điện áp lấy mẫu → sơ đồ đấu dây.
Không nên liên tục thay đổi các thông số cài đặt để “chữa” một lỗi có nguyên nhân từ đấu nối.
9. Những sai lầm cần tránh khi cài bộ điều khiển tụ bù
Sai lầm phổ biến nhất là sao chép toàn bộ thông số từ một hệ thống khác.
Ngoài ra cần tránh:
- Chưa kiểm tra CT đã cài controller.
- Khai báo sai dung lượng hoặc tỷ lệ cấp tụ.
- Bỏ qua các cấp tụ không sử dụng.
- Không chạy thử Manual.
- Đặt Cosφ quá cao mà không xét đặc điểm tải.
- Không kiểm tra contactor và tụ trước khi chạy.
- Chuyển Auto rồi không theo dõi hệ thống.
- Tự ý thao tác bên trong tủ khi chưa bảo đảm an toàn điện.
Một bộ điều khiển tốt chỉ có thể phát huy hiệu quả khi thiết kế tủ, CT, tụ bù, contactor, thiết bị bảo vệ và thông số lập trình đồng bộ với nhau.
10. Câu hỏi thường gặp về bộ điều khiển tụ bù Shizuki
Shizuki nên cài Cosφ bao nhiêu?
Một số tài liệu hướng dẫn sử dụng giá trị tham khảo khoảng 0,90–0,98 IND và thường lấy 0,95 IND làm ví dụ. Tuy nhiên, cần lựa chọn theo yêu cầu và đặc điểm của hệ thống thực tế.
Có thể cài C/K tự động không?
Một số dòng bộ điều khiển Shizuki có chức năng tự động xác định C/K. Khả năng và trình tự sử dụng phụ thuộc model cụ thể.
Tại sao Shizuki không đóng tụ?
Nguyên nhân có thể đến từ tải, Cosφ đã đạt mục tiêu, C/K, CT, dây điều khiển, contactor, tụ hoặc cấu hình số cấp. Nên kiểm tra có hệ thống thay vì lập tức kết luận controller bị hỏng.
Có cần chạy Manual trước Auto không?
Nên thực hiện. Manual giúp kiểm tra từng đầu ra và từng cấp tụ trước khi giao quyền đóng/cắt tự động cho controller.
11. Đức Vinh – tư vấn thiết bị điện và giải pháp tụ bù tại TP.HCM
Việc cài đặt bộ điều khiển tụ bù Shizuki không đơn thuần là nhập một vài thông số. Muốn hệ thống vận hành ổn định cần xem xét đồng thời controller, CT, số cấp, dung lượng tụ, contactor và đặc điểm tải.
Nếu đang lựa chọn thiết bị hoặc chưa xác định được cấu hình phù hợp, khách hàng có thể cung cấp model bộ điều khiển, tỷ số CT, điện áp hệ thống, số cấp và dung lượng kVAr từng cấp để đội ngũ Đức Vinh có cơ sở tư vấn phù hợp hơn.
