Trong các hệ thống điện công nghiệp, tự động hóa, camera, âm thanh hay truyền dữ liệu, tín hiệu đôi khi có thể bị chập chờn, sai lệch hoặc suy giảm do ảnh hưởng của nhiễu điện từ. Đặc biệt tại những khu vực có nhiều động cơ, biến tần, relay, contactor hoặc đường dây động lực, vấn đề nhiễu càng cần được quan tâm.
Một trong những giải pháp phổ biến để hạn chế ảnh hưởng này là sử dụng cáp chống nhiễu phù hợp với hệ thống.
Vậy cáp chống nhiễu là gì, cấu tạo như thế nào, có những loại nào và nên lựa chọn ra sao? Hãy cùng Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh tìm hiểu chi tiết trong bài viết dưới đây.
Cáp chống nhiễu là gì?

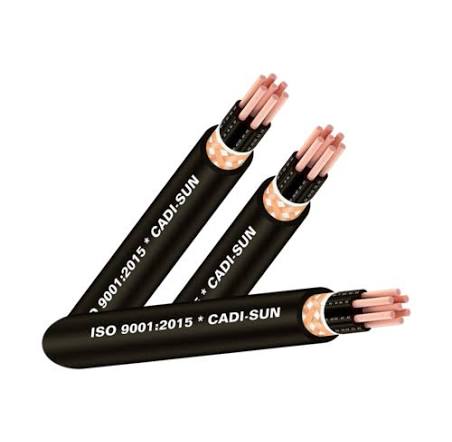

Cáp chống nhiễu (Shielded Cable) là loại cáp được thiết kế với một hoặc nhiều lớp vật liệu dẫn điện bao quanh lõi hoặc các cặp dây dẫn nhằm hạn chế tác động của nhiễu điện từ EMI (Electromagnetic Interference) và nhiễu tần số vô tuyến RFI (Radio Frequency Interference) đến tín hiệu truyền bên trong cáp.
Khác với nhiều loại cáp thông thường, cáp chống nhiễu có thể sử dụng lớp lá kim loại (foil), lưới đồng bện (braid) hoặc kết hợp cả hai. Khi được lựa chọn và thi công đúng cách, cấu trúc này giúp cải thiện độ ổn định của tín hiệu trong môi trường có mức nhiễu cao.
Cáp chống nhiễu vì vậy được sử dụng rộng rãi trong hệ thống điều khiển, PLC, cảm biến, biến tần, camera, âm thanh, BMS và mạng truyền thông công nghiệp.
Vì sao hệ thống điện cần sử dụng cáp chống nhiễu?
Trong nhà máy và hệ thống điện công nghiệp thường tồn tại nhiều nguồn có thể phát sinh nhiễu điện từ như:
- Động cơ điện công suất lớn.
- Biến tần và servo drive.
- Relay, contactor và thiết bị đóng cắt.
- Bộ nguồn chuyển mạch.
- Máy hàn và thiết bị công suất lớn.
- Các tuyến cáp động lực chạy gần cáp tín hiệu.
Nhiễu điện từ tác động lên đường truyền có thể làm suy giảm chất lượng tín hiệu, gây sai lệch dữ liệu hoặc khiến thiết bị điều khiển hoạt động thiếu ổn định.
Lớp shield của cáp đóng vai trò như một lớp bảo vệ dẫn điện bao quanh dây tín hiệu. Tuy nhiên, cần lưu ý rằng cáp chống nhiễu không đồng nghĩa với việc loại bỏ hoàn toàn mọi loại nhiễu. Hiệu quả thực tế còn phụ thuộc vào loại cáp, cách đi dây, khoảng cách với cáp động lực, thiết bị kết nối và đặc biệt là phương pháp nối shield/ground.

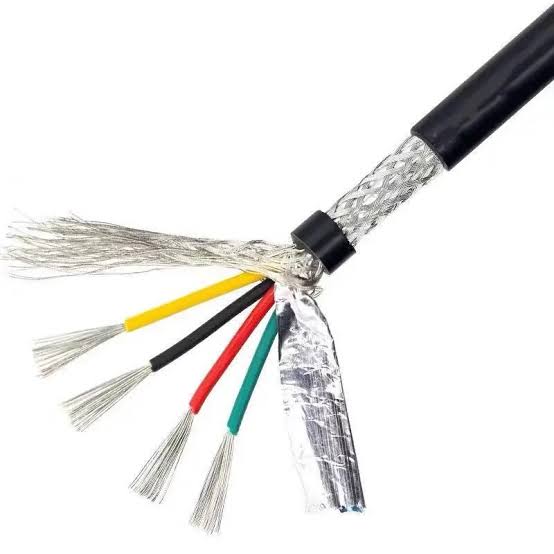

Cấu tạo cơ bản của cáp chống nhiễu
Tùy từng hãng và mục đích sử dụng, cấu tạo cụ thể của cáp có thể khác nhau. Tuy nhiên, một loại cáp chống nhiễu thường gồm những thành phần chính sau:
1. Lõi dẫn điện
Đây là bộ phận đảm nhiệm việc truyền tín hiệu hoặc dòng điện. Vật liệu phổ biến là đồng hoặc đồng mạ thiếc, tùy theo thiết kế của nhà sản xuất.
Cáp có thể gồm 2 lõi, 3 lõi, 4 lõi hoặc nhiều lõi/cặp dây khác nhau.
2. Lớp cách điện
Mỗi lõi dẫn được bọc vật liệu cách điện nhằm hạn chế chạm chập giữa các lõi và đảm bảo đặc tính điện của cáp.
PVC, PE và một số vật liệu chuyên dụng khác có thể được sử dụng tùy điều kiện làm việc.
3. Cặp dây xoắn
Ở nhiều dòng cáp tín hiệu, hai dây được xoắn lại thành từng cặp (Twisted Pair).
Cấu trúc xoắn giúp giảm ảnh hưởng của nhiễu cảm ứng và xuyên nhiễu giữa các đường tín hiệu, vì vậy thường xuất hiện trong các hệ thống truyền thông và điều khiển.
4. Lớp chống nhiễu Shield
Đây là thành phần đặc trưng của cáp chống nhiễu.
Shield có thể được tạo thành từ:
Foil Shield: lá nhôm hoặc vật liệu foil bao quanh lõi/cặp dây.
Braid Shield: lưới đồng hoặc đồng mạ thiếc được bện xung quanh.
Foil + Braid: kết hợp cả lớp foil và lưới bện để đáp ứng những môi trường có yêu cầu chống nhiễu cao hơn.
5. Drain Wire
Một số loại cáp foil shield có thêm drain wire – dây thoát nhiễu, giúp tạo kết nối điện với lớp shield và hỗ trợ quá trình đấu nối đất thuận tiện hơn.
6. Vỏ bảo vệ bên ngoài
Lớp vỏ ngoài có nhiệm vụ bảo vệ cấu trúc bên trong trước các tác động của môi trường và cơ học.
Vật liệu vỏ cần được lựa chọn theo vị trí lắp đặt như trong nhà, ngoài trời, môi trường dầu, hóa chất, nhiệt độ cao hoặc khu vực có yêu cầu đặc biệt.

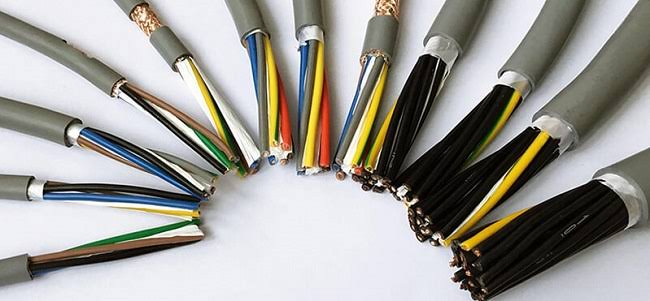

Các loại cáp chống nhiễu phổ biến hiện nay

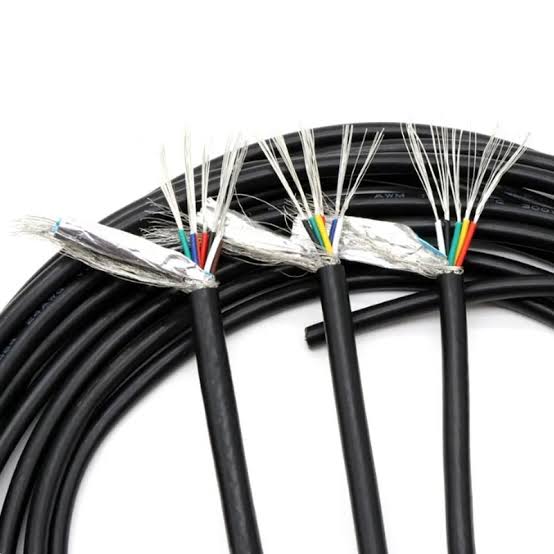

Cáp chống nhiễu Foil Shield
Loại này sử dụng một lớp foil mỏng bao quanh các lõi hoặc cặp dây.
Ưu điểm nổi bật là cấu trúc tương đối gọn, trọng lượng nhẹ và khả năng bao phủ tốt. Foil Shield thường được sử dụng trong các hệ thống tín hiệu, điều khiển và truyền dữ liệu.
Tuy nhiên, lớp foil tương đối mỏng nên khả năng chịu tác động cơ học và uốn lặp lại có thể không bằng cấu trúc braid.
Cáp chống nhiễu Braid Shield
Braid Shield sử dụng các sợi đồng hoặc đồng mạ thiếc đan thành dạng lưới bao quanh dây dẫn.
Loại shield này có độ bền cơ học tốt, linh hoạt và thuận tiện cho việc tạo kết nối shield với đầu nối phù hợp. Vì vậy, braid shield được ứng dụng khá phổ biến trong môi trường công nghiệp.
Cáp chống nhiễu Foil + Braid
Đây là cấu trúc kết hợp hai lớp bảo vệ.
Foil giúp tạo độ bao phủ cao, trong khi braid tăng độ bền cơ học và hỗ trợ khả năng chống nhiễu ở những điều kiện khác nhau.
Do đó, cấu trúc Foil + Braid thường được cân nhắc cho những môi trường có mức nhiễu cao hoặc hệ thống đòi hỏi chất lượng tín hiệu ổn định.
Cáp xoắn đôi chống nhiễu
Các lõi được bố trí thành từng cặp xoắn và kết hợp thêm lớp shield.
Đây là cấu trúc thường gặp trong hệ thống điều khiển, đo lường và truyền thông công nghiệp, chẳng hạn một số hệ thống sử dụng chuẩn RS485.
So sánh các loại lớp chống nhiễu
| Loại shield | Đặc điểm | Độ bền cơ học | Ứng dụng tham khảo |
|---|---|---|---|
| Foil | Mỏng, bao phủ tốt | Trung bình | Tín hiệu, dữ liệu, điều khiển |
| Braid | Lưới đồng bện | Tốt | Máy móc, tự động hóa |
| Foil + Braid | Kết hợp hai cấu trúc | Tốt | Môi trường nhiễu cao |
| Twisted Pair + Shield | Dây xoắn kết hợp shield | Tùy cấu tạo | RS485, PLC, cảm biến |
Việc lựa chọn không nên chỉ dựa vào loại shield. Người dùng còn phải xem xét tiết diện, số lõi, trở kháng, chiều dài đường truyền, bán kính uốn, vật liệu vỏ và thông số kỹ thuật mà nhà sản xuất công bố.
Ứng dụng của cáp chống nhiễu
Nhờ khả năng hỗ trợ bảo vệ chất lượng tín hiệu, cáp chống nhiễu có phạm vi ứng dụng tương đối rộng.
Hệ thống PLC và tự động hóa: kết nối PLC với cảm biến, bộ điều khiển và các thiết bị ngoại vi.
Hệ thống biến tần: môi trường gần biến tần và động cơ có thể xuất hiện nhiễu điện từ đáng kể, vì vậy việc lựa chọn cáp và cách đi dây cần được chú trọng.
Truyền thông công nghiệp: một số hệ thống RS232, RS422, RS485 hoặc mạng công nghiệp sử dụng cáp có cấu trúc chống nhiễu phù hợp theo yêu cầu kỹ thuật của giao thức và thiết bị.
Hệ thống camera: hỗ trợ duy trì chất lượng đường truyền trong những môi trường có nhiều thiết bị điện.
Hệ thống âm thanh: nhiễu có thể tạo ra tiếng ù, rè hoặc làm giảm chất lượng âm thanh. Cáp phù hợp giúp hạn chế ảnh hưởng từ môi trường điện từ.
Ngoài ra, cáp chống nhiễu còn xuất hiện trong BMS, báo cháy, đo lường, instrumentation, dây chuyền sản xuất, hệ thống cảm biến và nhiều thiết bị điện – điện tử khác.
Cách lựa chọn cáp chống nhiễu phù hợp
Không phải cứ chọn cáp có nhiều lớp shield nhất là tốt nhất. Theo kinh nghiệm lựa chọn vật tư cho hệ thống điện, người dùng nên xác định đồng thời nhiều yếu tố.
Xác định loại tín hiệu: analog, digital, truyền thông hay điều khiển sẽ có yêu cầu khác nhau.
Kiểm tra giao thức: nếu sử dụng RS485 hoặc giao thức truyền thông khác, cần đối chiếu thông số cáp với yêu cầu của thiết bị và nhà sản xuất.
Xác định số lõi và tiết diện: lựa chọn dựa trên thiết kế hệ thống, khoảng cách và yêu cầu truyền dẫn.
Đánh giá môi trường nhiễu: tuyến cáp nằm gần biến tần, motor, máy hàn hoặc cáp động lực thường cần được xem xét kỹ hơn.
Kiểm tra môi trường lắp đặt: trong nhà, ngoài trời, khu vực ẩm, dầu, hóa chất hoặc thường xuyên chuyển động sẽ yêu cầu vật liệu vỏ khác nhau.
Đặc biệt, trước khi mua cáp cho hệ thống quan trọng, người dùng nên kiểm tra datasheet chính thức của nhà sản xuất thay vì chỉ lựa chọn dựa vào tên gọi “cáp chống nhiễu”.
Những lỗi thường gặp khi sử dụng cáp chống nhiễu
Một quan niệm sai khá phổ biến là chỉ cần thay cáp thường bằng cáp chống nhiễu thì hệ thống chắc chắn sẽ hết nhiễu.
Thực tế, hiệu quả còn phụ thuộc lớn vào quá trình thi công.
Các lỗi thường gặp gồm:
- Đi cáp tín hiệu song song và quá gần cáp động lực.
- Chọn sai loại cáp cho giao thức truyền thông.
- Đấu lớp shield không phù hợp.
- Nối đất không đúng thiết kế.
- Làm gián đoạn shield tại các điểm nối.
- Không tuân thủ bán kính uốn của cáp.
- Dùng cáp trong môi trường vượt quá điều kiện nhà sản xuất cho phép.
Đặc biệt, cách nối shield một đầu hay hai đầu không nên áp dụng theo một quy tắc duy nhất cho mọi hệ thống. Phương án phù hợp phụ thuộc loại tín hiệu, tần số nhiễu, thiết kế nối đất và hướng dẫn của nhà sản xuất thiết bị.
Mua cáp chống nhiễu và thiết bị điện tại Đức Vinh
Việc lựa chọn đúng cáp không chỉ giúp hệ thống truyền tín hiệu ổn định hơn mà còn hạn chế những vấn đề phát sinh trong quá trình vận hành, bảo trì và xử lý sự cố.
Công ty TNHH Đầu tư Thương mại Dịch vụ Đức Vinh cung cấp vật tư và thiết bị điện phục vụ nhiều nhu cầu dân dụng và công nghiệp. Khách hàng đang cần tìm cáp chống nhiễu hoặc chưa xác định được số lõi, tiết diện, cấu trúc shield phù hợp có thể cung cấp thông số thiết bị và yêu cầu hệ thống để được hỗ trợ lựa chọn sản phẩm.
Thông tin liên hệ Đức Vinh:
- Công ty: CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI DỊCH VỤ ĐỨC VINH
- Địa chỉ: Số 7, Đường 13, Khu Phố 1, Phường Bình Trưng, Thành phố Hồ Chí Minh, Việt Nam
- Văn phòng giao dịch: 476/22 Tân Kỳ Tân Quý, P. Tân Sơn Nhì, TP. HCM
- Mã số thuế: 0317358651
- Hotline: 0983 165 054 – 0916 166 062 – 0987 659 043
Câu hỏi thường gặp về cáp chống nhiễu
Cáp chống nhiễu có loại bỏ hoàn toàn nhiễu điện từ không?
Không. Shield giúp giảm ảnh hưởng của nhiễu, nhưng hiệu quả thực tế phụ thuộc cấu tạo cáp, tần số nhiễu, cách đi dây, đấu nối shield, grounding và toàn bộ thiết kế EMC của hệ thống.
Cáp chống nhiễu có cần nối đất không?
Trong nhiều ứng dụng, shield cần được kết nối theo thiết kế grounding phù hợp để phát huy hiệu quả. Tuy nhiên, cách nối một đầu hay hai đầu phụ thuộc hệ thống và hướng dẫn kỹ thuật của thiết bị, không nên áp dụng máy móc.
Cáp chống nhiễu và cáp thường khác nhau thế nào?
Khác biệt dễ nhận thấy là cáp chống nhiễu có thêm lớp shield bằng foil, braid hoặc cấu trúc kết hợp nhằm hạn chế nhiễu điện từ tác động đến tín hiệu.
Khi nào nên sử dụng cáp chống nhiễu?
Nên cân nhắc sử dụng khi đường truyền tín hiệu nằm trong môi trường có nguồn gây nhiễu như động cơ, biến tần, relay, máy hàn, thiết bị đóng cắt hoặc nhiều tuyến cáp điện công suất lớn.
Nên chọn Foil hay Braid?
Không có loại nào phù hợp cho mọi ứng dụng. Foil có ưu thế về độ bao phủ và cấu trúc gọn; braid có độ bền cơ học và khả năng đấu nối tốt; còn Foil + Braid phù hợp với nhiều hệ thống yêu cầu khả năng bảo vệ cao hơn.
Kết luận
Cáp chống nhiễu là giải pháp quan trọng trong nhiều hệ thống điều khiển, tự động hóa và truyền tín hiệu. Lớp shield bằng foil, braid hoặc kết hợp cả hai giúp hạn chế ảnh hưởng của EMI/RFI và góp phần duy trì chất lượng đường truyền.
Tuy nhiên, hiệu quả chống nhiễu không chỉ phụ thuộc vào bản thân sợi cáp. Lựa chọn đúng thông số, bố trí tuyến dây hợp lý, đấu nối shield và grounding đúng kỹ thuật mới tạo nên một hệ thống ổn định.
Nếu chưa biết hệ thống của mình phù hợp với loại cáp nào, khách hàng có thể liên hệ Đức Vinh qua hotline 0983 165 054 – 0916 166 062 – 0987 659 043 để được hỗ trợ lựa chọn vật tư phù hợp với nhu cầu thực tế.
