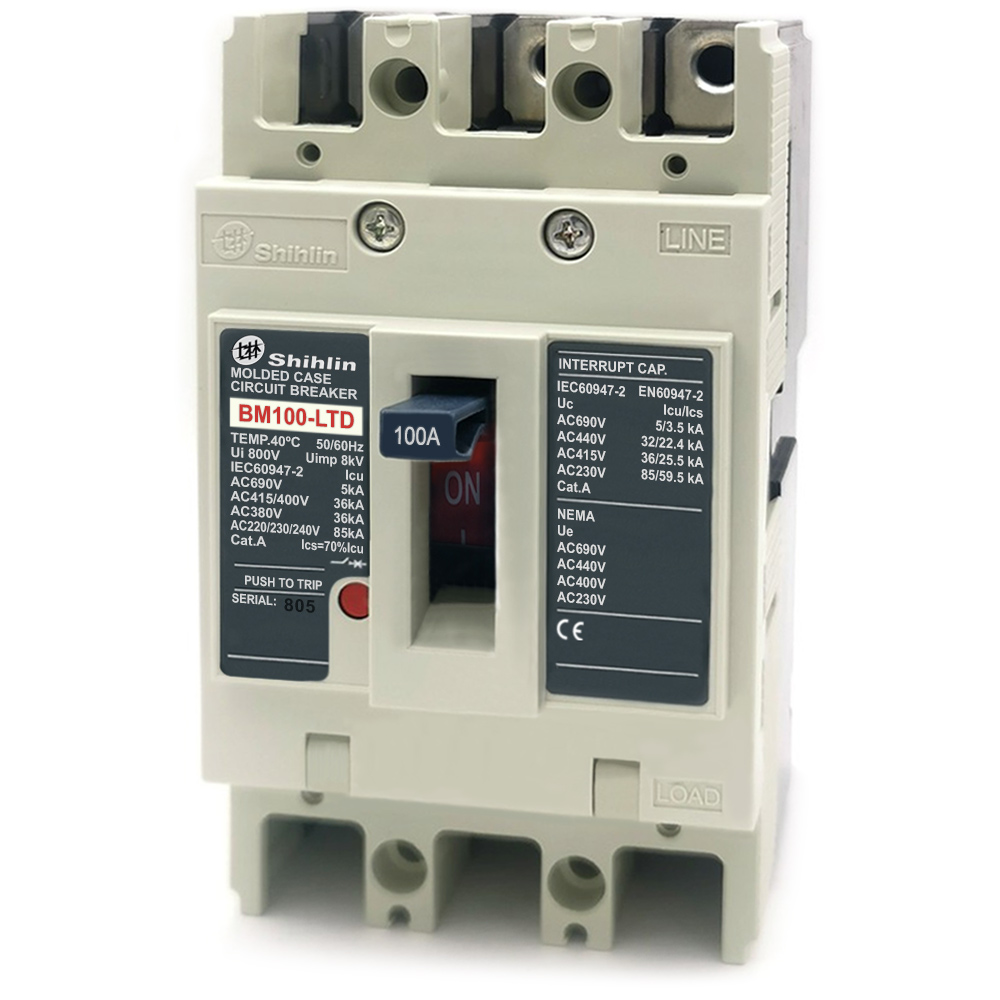

MCCB BM100-LTD 3P 100A 36kA Shihlin

Trong các hệ thống điện hạ thế, đặc biệt tại nhà máy, xưởng sản xuất, tủ phân phối và bảng điều khiển, việc lựa chọn thiết bị đóng cắt phù hợp đóng vai trò quan trọng trong việc bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch. MCCB BM100-LTD 3P 100A 36kA Shihlin là dòng aptomat khối 3 cực được thiết kế cho những ứng dụng cần dòng định mức 100A và khả năng cắt ngắn mạch cao.

Sản phẩm có mã BM100LTD3P100A, thuộc thương hiệu Shihlin, sử dụng bộ trip từ nhiệt, khung 100AF và có khả năng cắt ngắn mạch 36kA tại điện áp AC 380/415V. Với thiết kế chắc chắn, thông số kỹ thuật rõ ràng và khả năng ứng dụng linh hoạt, MCCB BM100-LTD phù hợp cho nhiều hệ thống điện công nghiệp và dân dụng.

MCCB BM100-LTD 3P 100A 36kA là gì?

MCCB BM100-LTD 3P 100A 36kA là cầu dao dạng khối hay aptomat khối 3P của Shihlin, được sử dụng để đóng cắt và hỗ trợ bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch.

Thiết bị sở hữu dòng điện định mức 100A tại 40°C, kích thước khung 100AF và hoạt động ở tần số 50/60Hz. Điểm đáng chú ý của model này là khả năng cắt ngắn mạch đạt 36kA tại AC 380/415V và lên tới 85kA tại AC 220/240V.

Nhờ đó, sản phẩm có thể được lựa chọn cho những hệ thống yêu cầu khả năng xử lý dòng sự cố lớn hơn so với các dòng MCCB có mức dòng cắt thấp.

Thông số kỹ thuật MCCB BM100-LTD 3P 100A

Các thông số chính của MCCB Shihlin BM100-LTD 3P 100A gồm:

• Mã sản phẩm: BM100LTD3P100A
• Thương hiệu: Shihlin
• Xuất xứ: Đài Loan
• Dòng sản phẩm: BM100-LTD
• Kích thước khung: 100AF
• Số cực: 3P
• Dòng điện định mức In: 100A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 800VAC
• Điện áp hoạt động định mức Ue: 690VAC
• Điện áp xung định mức Uimp: 8kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 36kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 85kA
• Bộ Trip: Từ nhiệt
• Ics: 70% Icu
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 75 x 130 x 68 mm
• Trọng lượng: Khoảng 0,7kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên giúp kỹ sư, nhà thầu và người thiết kế hệ thống dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật của từng công trình trước khi lựa chọn.

Khả năng cắt ngắn mạch 36kA tại AC 380/415V

Một trong những thông số đáng quan tâm nhất của MCCB BM100-LTD 3P 100A Shihlin là dòng cắt ngắn mạch đạt 36kA tại điện áp AC 380/415V.

Trong điều kiện xảy ra ngắn mạch, dòng điện sự cố có thể tăng lên rất lớn trong thời gian ngắn. Vì vậy, khả năng cắt của MCCB cần được lựa chọn dựa trên dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Với mức 36kA tại AC 380/415V, BM100-LTD có thể đáp ứng nhiều ứng dụng trong hệ thống phân phối điện công nghiệp. Ở điện áp AC 220/240V, khả năng cắt ngắn mạch của thiết bị đạt tới 85kA.

Khi thiết kế thực tế, kỹ sư vẫn cần tính toán dòng ngắn mạch tại điểm lắp đặt và phối hợp bảo vệ với các thiết bị khác trong hệ thống thay vì chỉ lựa chọn MCCB dựa trên dòng định mức.

Bộ trip từ nhiệt hỗ trợ bảo vệ quá tải và ngắn mạch

BM100-LTD 3P 100A được trang bị bộ trip từ nhiệt. Đây là cơ chế bảo vệ phổ biến trên MCCB, phục vụ hai tình huống quan trọng của mạng điện.

Phần tử nhiệt phản ứng với tình trạng dòng điện vượt mức trong một khoảng thời gian, qua đó hỗ trợ bảo vệ hệ thống trước quá tải. Trong khi đó, cơ cấu từ cho phép thiết bị phản ứng nhanh hơn khi xuất hiện dòng điện tăng đột biến do ngắn mạch.

Sự kết hợp này giúp MCCB thực hiện chức năng bảo vệ cần thiết cho đường dây và thiết bị điện phía sau khi được lựa chọn, cài đặt và phối hợp đúng với đặc tính của hệ thống.

Thiết kế vỏ cách điện chắc chắn

Vỏ của MCCB BM100-LTD được chế tạo từ vật liệu nhựa tổng hợp có khả năng cách điện, tạo thành kết cấu dạng khối đặc trưng của MCCB.

Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước. Đây là những đặc điểm hữu ích khi thiết bị được lắp đặt trong tủ điện và làm việc lâu dài trong môi trường công nghiệp.

Sản phẩm có kích thước 75 x 130 x 68 mm và trọng lượng khoảng 0,7kg, thuận tiện khi bố trí trong nhiều loại tủ điện và bảng điều khiển.

Kết nối bằng kẹp thiết bị đầu cuối, thuận tiện lắp đặt

MCCB Shihlin BM100-LTD sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối. Thiết kế này hỗ trợ quá trình đấu nối và bảo trì thiết bị trong tủ điện.

Tuy nhiên, khi thi công cần lựa chọn tiết diện dây dẫn phù hợp với dòng tải, siết đầu nối theo yêu cầu kỹ thuật và kiểm tra độ chắc chắn của mối nối. Một MCCB có thông số phù hợp nhưng đấu nối không đúng kỹ thuật vẫn có thể ảnh hưởng đến độ ổn định và an toàn của hệ thống.

Tiêu chuẩn của MCCB Shihlin BM100-LTD

Theo thông tin kỹ thuật của sản phẩm, MCCB BM100-LTD 3P 100A đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Tiêu chuẩn IEC/EN 60947-2 liên quan đến máy cắt sử dụng trong hệ thống đóng cắt và điều khiển điện hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp người dùng có thêm cơ sở khi lựa chọn thiết bị cho hệ thống điện công nghiệp.

Bên cạnh đó, sản phẩm có điện áp cách điện định mức Ui 800VAC, điện áp hoạt động định mức Ue 690VAC và điện áp xung định mức Uimp 8kV, đáp ứng nhiều cấu hình hệ thống điện hạ thế.

Ứng dụng của MCCB BM100-LTD 3P 100A

Nhờ cấu hình 3P, dòng định mức 100A và khả năng cắt 36kA tại AC 380/415V, sản phẩm có thể được ứng dụng trong nhiều hệ thống như:

• Tủ điện phân phối và tủ điện tổng.
• Bảng điều khiển máy móc, thiết bị.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Mạng lưới phân phối điện công nghiệp.
• Hệ thống điện hạ thế.
• Công trình dân dụng có yêu cầu kỹ thuật phù hợp.
• Hệ thống điện công nghiệp quy mô nhỏ và vừa.

Đối với mạng điện 3 pha, cấu hình 3 cực cho phép MCCB thực hiện đóng cắt đồng thời ba pha, phù hợp với nhiều nhánh tải và hệ thống phân phối công nghiệp.

Vì sao nên lựa chọn MCCB BM100-LTD 3P 100A 36kA?

Điểm mạnh của sản phẩm nằm ở sự kết hợp giữa dòng định mức 100A, khung 100AF và khả năng cắt ngắn mạch 36kA tại AC 380/415V. Đây là những thông số quan trọng đối với các hệ thống yêu cầu MCCB nhỏ gọn nhưng vẫn cần khả năng xử lý dòng sự cố tương đối cao.

Bộ trip từ nhiệt hỗ trợ bảo vệ cả quá tải và ngắn mạch. Thiết kế vỏ cách điện, xử lý chống ăn mòn các bộ phận kim loại và kết nối bằng kẹp thiết bị đầu cuối cũng giúp thiết bị phù hợp với môi trường lắp đặt trong tủ điện.

Ngoài ra, Shihlin là thương hiệu thiết bị điện có xuất xứ Đài Loan với nhiều dòng sản phẩm phục vụ hệ thống điện hạ thế. Việc lựa chọn đúng model và thông số giúp nhà thầu dễ dàng đồng bộ thiết bị theo yêu cầu của từng dự án.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-LTD

Trước khi lựa chọn MCCB BM100-LTD 3P 100A, không nên chỉ dựa vào thông số dòng điện 100A. Người thiết kế cần xem xét đồng thời điện áp hệ thống, dòng tải thực tế, dòng ngắn mạch dự kiến, tiết diện dây dẫn, đặc tính tải và khả năng phối hợp bảo vệ với thiết bị phía trước hoặc phía sau.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải phù hợp với dòng sự cố có thể xuất hiện tại điểm lắp đặt.

Quá trình lắp đặt, kiểm tra và bảo trì cũng nên được thực hiện bởi người có chuyên môn về điện và tuân thủ yêu cầu kỹ thuật của nhà sản xuất cũng như quy định an toàn điện tại công trình.
