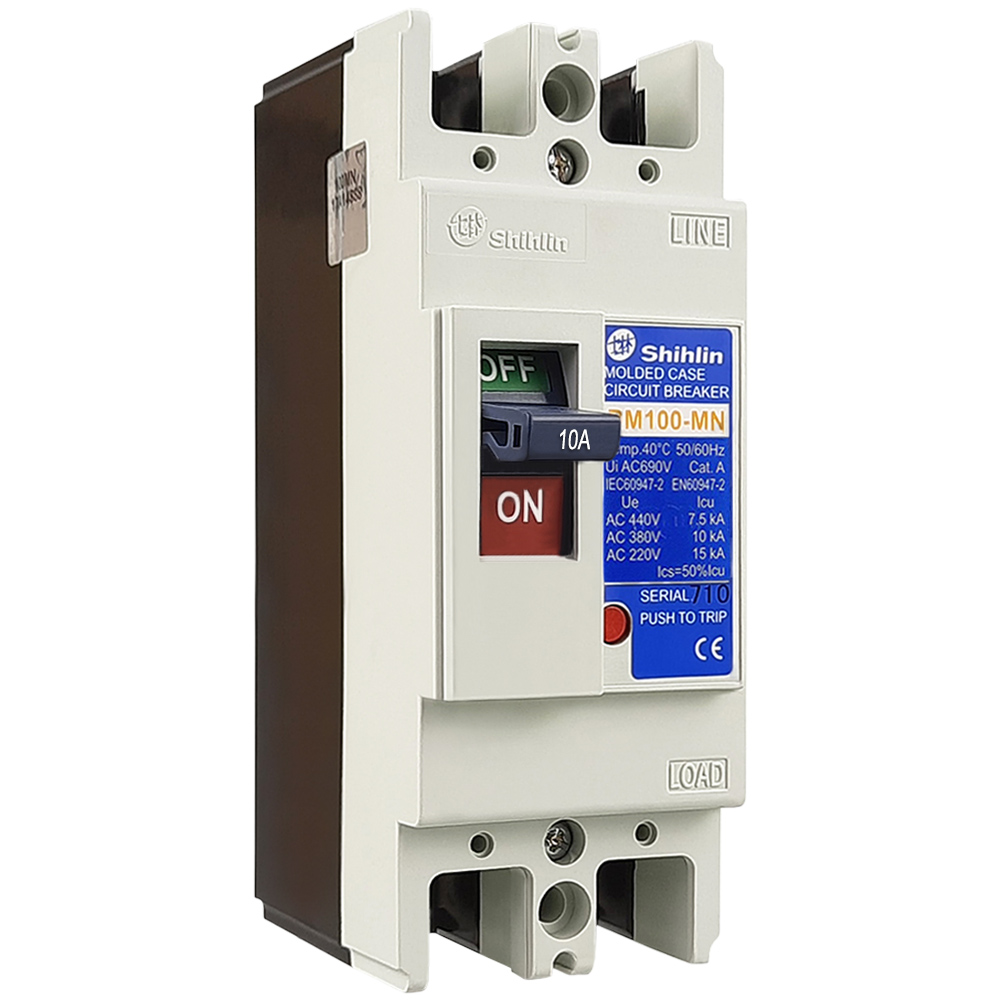

MCCB BM100-MN 2P 10A 10kA Shihlin

MCCB BM100-MN 2P 10A 10kA Shihlin là aptomat khối 2 cực thuộc dòng BM100-MN, được thiết kế để đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có mã BM100MN2P10A, kích thước khung 100AF, dòng điện định mức 10A và khả năng cắt ngắn mạch 10kA tại AC 380/415V, phù hợp cho nhiều hệ thống điện hạ thế trong dân dụng và công nghiệp.

Được sản xuất bởi Shihlin – thương hiệu thiết bị điện đến từ Đài Loan, MCCB BM100-MN đáp ứng các tiêu chuẩn IEC/EN 60947-2 và JIS 8370 & 8201-2. Thiết bị sở hữu kết cấu chắc chắn, vỏ cách điện bằng nhựa tổng hợp và bộ trip từ tính thủy lực, góp phần nâng cao độ ổn định và an toàn khi vận hành hệ thống điện.

Thông tin cơ bản:

• Tên sản phẩm: MCCB BM100-MN 2P 10A 10kA
• Mã hàng: BM100MN2P10A
• Dòng sản phẩm: BM100-MN
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Số cực: 2P
• Dòng điện định mức: 10A
• Kích thước khung: 100AF
• Khả năng cắt ngắn mạch tại AC 380/415V: 10kA

Đặc điểm nổi bật của MCCB Shihlin BM100-MN 2P 10A

Vỏ cách điện bằng nhựa tổng hợp

MCCB BM100-MN được trang bị lớp vỏ làm từ nhựa tổng hợp có khả năng cách điện, giúp bao bọc các bộ phận bên trong và hạn chế tiếp xúc trực tiếp với các thành phần mang điện trong điều kiện sử dụng phù hợp.

Thiết kế dạng khối chắc chắn cũng giúp sản phẩm phù hợp để lắp đặt trong tủ điện và bảng điều khiển.

Các bộ phận kim loại được xử lý chống ăn mòn

Các thành phần kim loại chính của MCCB được xử lý nhằm tăng khả năng chống ăn mòn. Đây là đặc điểm hữu ích đối với thiết bị điện cần hoạt động ổn định trong thời gian dài, đặc biệt trong môi trường công nghiệp.

Sản phẩm đồng thời được thiết kế để hỗ trợ bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước.

Trang bị bộ trip từ tính thủy lực

Một trong những đặc điểm kỹ thuật quan trọng của MCCB BM100-MN 2P 10A là sử dụng bộ trip từ tính thủy lực.

Bộ trip đóng vai trò quan trọng trong cơ chế bảo vệ của MCCB, hỗ trợ thiết bị thực hiện chức năng ngắt mạch khi xuất hiện các điều kiện sự cố nằm trong phạm vi bảo vệ thiết kế, qua đó góp phần hạn chế ảnh hưởng của quá tải và ngắn mạch đối với hệ thống điện.

Khả năng cắt ngắn mạch 10kA

Tại điện áp AC 380/415V, MCCB BM100-MN 2P 10A có dòng cắt ngắn mạch định mức 10kA. Khi sử dụng tại AC 220/240V, thông số dòng cắt ngắn mạch đạt 15kA.

Thông số này cần được kỹ sư hoặc người thiết kế hệ thống đối chiếu với dòng ngắn mạch dự kiến tại vị trí lắp đặt để lựa chọn MCCB phù hợp.

Kết nối bằng kẹp thiết bị đầu cuối

Sản phẩm sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và lắp đặt trong tủ điện. Kích thước 50 x 130 x 68 mm cùng trọng lượng khoảng 0,45kg giúp người dùng dễ dàng xác định không gian bố trí thiết bị khi thiết kế tủ.

Thông số kỹ thuật MCCB BM100-MN 2P 10A

Các thông số kỹ thuật chính của sản phẩm gồm:

MCCB BM100-MN 2P 10A được sử dụng để làm gì?

Với chức năng bảo vệ quá tải và ngắn mạch, MCCB Shihlin BM100-MN 2P 10A 10kA có thể được ứng dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng phổ biến gồm:

• Bảo vệ mạch điện trong tủ điện và bảng điều khiển.
• Sử dụng trong hệ thống điện của nhà máy và khu vực sản xuất.
• Bảo vệ các nhánh điện có dòng định mức phù hợp với MCCB 10A.
• Ứng dụng trong mạng điện hạ thế.
• Sử dụng cho một số hệ thống điện dân dụng và công nghiệp quy mô nhỏ.
• Làm thiết bị đóng cắt và bảo vệ trong hệ thống phân phối điện có thông số phù hợp.

Việc lựa chọn MCCB không nên chỉ dựa vào dòng định mức 10A. Người thiết kế cần xem xét đồng thời điện áp hệ thống, dòng tải, dòng ngắn mạch dự kiến, đặc tính tải, dây dẫn và yêu cầu phối hợp bảo vệ.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-MN

Để MCCB phát huy đúng chức năng bảo vệ, cần lựa chọn thiết bị dựa trên thông số thực tế của hệ thống. Dòng định mức của MCCB phải phù hợp với tải và tiết diện dây dẫn, trong khi khả năng cắt ngắn mạch cần đáp ứng mức dòng sự cố dự kiến tại vị trí lắp đặt.

Việc đấu nối cũng cần được thực hiện đúng kỹ thuật, đảm bảo đầu cốt và điểm tiếp xúc chắc chắn, hạn chế phát nhiệt tại vị trí kết nối. Với hệ thống điện công nghiệp, việc thiết kế, lắp đặt và kiểm tra nên được thực hiện bởi nhân sự có chuyên môn về điện.
