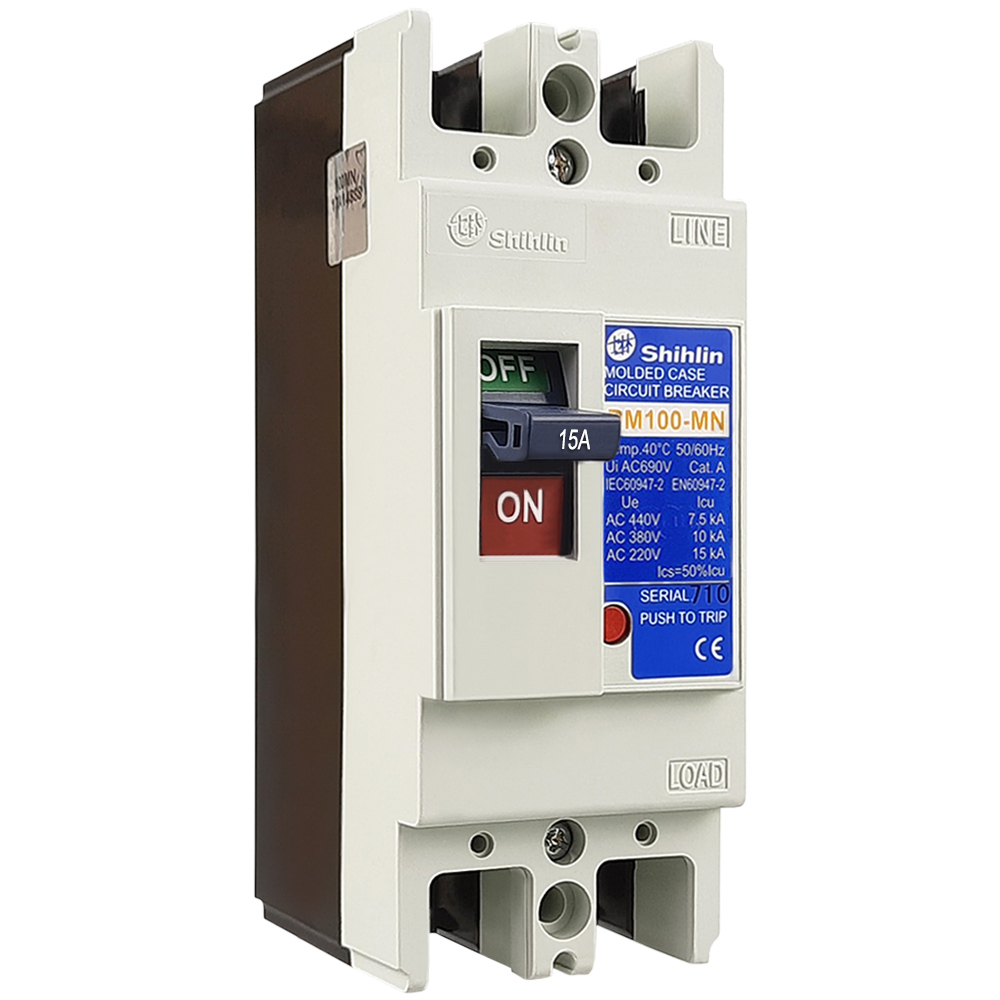

MCCB BM100-MN 2P 15A 10kA Shihlin

MCCB BM100-MN 2P 15A 10kA Shihlin là aptomat khối 2 cực thuộc dòng BM100-MN, được thiết kế để đóng cắt và bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch. Sản phẩm có mã hàng BM100MN2P15A, dòng điện định mức 15A, khung 100AF và khả năng cắt ngắn mạch 10kA tại điện áp AC 380/415V.

Với bộ trip từ tính thủy lực, kết cấu vỏ cách điện và khả năng làm việc trong nhiều hệ thống điện hạ thế, MCCB Shihlin BM100-MN phù hợp sử dụng trong tủ điện, bảng điều khiển, hệ thống điện nhà máy, công trình dân dụng và các hệ thống điện công nghiệp quy mô nhỏ.

Tổng quan MCCB BM100-MN 2P 15A 10kA

MCCB BM100-MN 2P 15A còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị thuộc thương hiệu Shihlin – Đài Loan, hướng đến nhu cầu bảo vệ và đóng cắt các mạch điện hạ thế.

Sản phẩm sử dụng khung 100AF, cấu hình 2 cực (2P) và có dòng điện định mức 15A tại 40°C. Một trong những thông số đáng chú ý của model này là khả năng cắt ngắn mạch 10kA tại AC 380/415V và 15kA tại AC 220/240V.

Nhờ đó, thiết bị có thể được sử dụng tại những vị trí cần một MCCB 2P vừa đảm nhiệm chức năng đóng ngắt, vừa hỗ trợ bảo vệ hệ thống khi xuất hiện dòng điện vượt quá giới hạn cho phép.

Thông số kỹ thuật MCCB BM100-MN 2P 15A

Dưới đây là các thông số chính giúp kỹ sư, đơn vị thi công và người sử dụng đánh giá khả năng phù hợp của thiết bị với hệ thống điện:

Khi lựa chọn MCCB, người dùng không nên chỉ dựa vào dòng định mức 15A mà cần đối chiếu đồng thời điện áp hệ thống, dòng ngắn mạch dự kiến, số cực và yêu cầu phối hợp bảo vệ với các thiết bị khác trong tủ điện.

Đặc điểm nổi bật của MCCB Shihlin BM100-MN 2P 15A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-MN 2P 15A 10kA là hỗ trợ bảo vệ mạch điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt ngưỡng bảo vệ của thiết bị, MCCB thực hiện ngắt mạch nhằm hạn chế ảnh hưởng của sự cố đến đường dây và thiết bị phía sau.

Đây là chức năng cần thiết trong các tủ phân phối điện, bảng điều khiển và hệ thống cấp nguồn cho máy móc, thiết bị điện.

Trang bị bộ trip từ tính thủy lực

BM100-MN sử dụng bộ trip từ tính thủy lực, hỗ trợ chức năng phát hiện và tác động khi mạch điện xảy ra điều kiện bất thường theo đặc tính bảo vệ của thiết bị.

Việc sử dụng đúng MCCB theo thông số thiết kế góp phần nâng cao tính ổn định và an toàn vận hành cho hệ thống điện.

Khả năng cắt ngắn mạch 10kA

Tại điện áp AC 380/415V, MCCB BM100-MN 2P 15A có khả năng cắt ngắn mạch định mức 10kA. Khi sử dụng ở AC 220/240V, thông số dòng cắt ngắn mạch đạt 15kA.

Khả năng cắt là thông số đặc biệt quan trọng khi lựa chọn aptomat khối. Người thiết kế cần bảo đảm khả năng cắt của MCCB phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp cách điện, giúp bao bọc các thành phần bên trong và phù hợp với đặc trưng của thiết bị đóng cắt dạng khối.

Các bộ phận kim loại chính được xử lý chống ăn mòn. Sản phẩm cũng được thiết kế chú trọng đến việc bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước, hỗ trợ thiết bị hoạt động ổn định trong môi trường lắp đặt phù hợp.

Kết nối thuận tiện

Thiết bị sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối trong tủ điện. Kích thước 50 x 130 x 68 mm cùng trọng lượng khoảng 0,45 kg giúp kỹ thuật viên chủ động hơn khi thiết kế bố trí thiết bị.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-MN 2P 15A

Để MCCB hoạt động phù hợp với thiết kế hệ thống, trước khi lựa chọn cần xác định chính xác dòng tải, điện áp, số cực, khả năng cắt ngắn mạch và điều kiện môi trường lắp đặt.

Đối với model BM100MN2P15A, các thông số cần đặc biệt lưu ý là dòng định mức 15A, cấu hình 2P, khung 100AF và dòng cắt 10kA tại AC 380/415V.

Trong quá trình lắp đặt, cần đấu nối dây dẫn đúng kỹ thuật, bảo đảm đầu nối chắc chắn và lựa chọn tiết diện dây phù hợp. Tủ điện cũng cần có điều kiện thông gió và bảo vệ phù hợp với môi trường sử dụng.

Đối với hệ thống điện công nghiệp hoặc những vị trí có dòng ngắn mạch lớn, việc tính toán và lựa chọn thiết bị nên được thực hiện bởi kỹ sư hoặc nhân sự chuyên môn.
