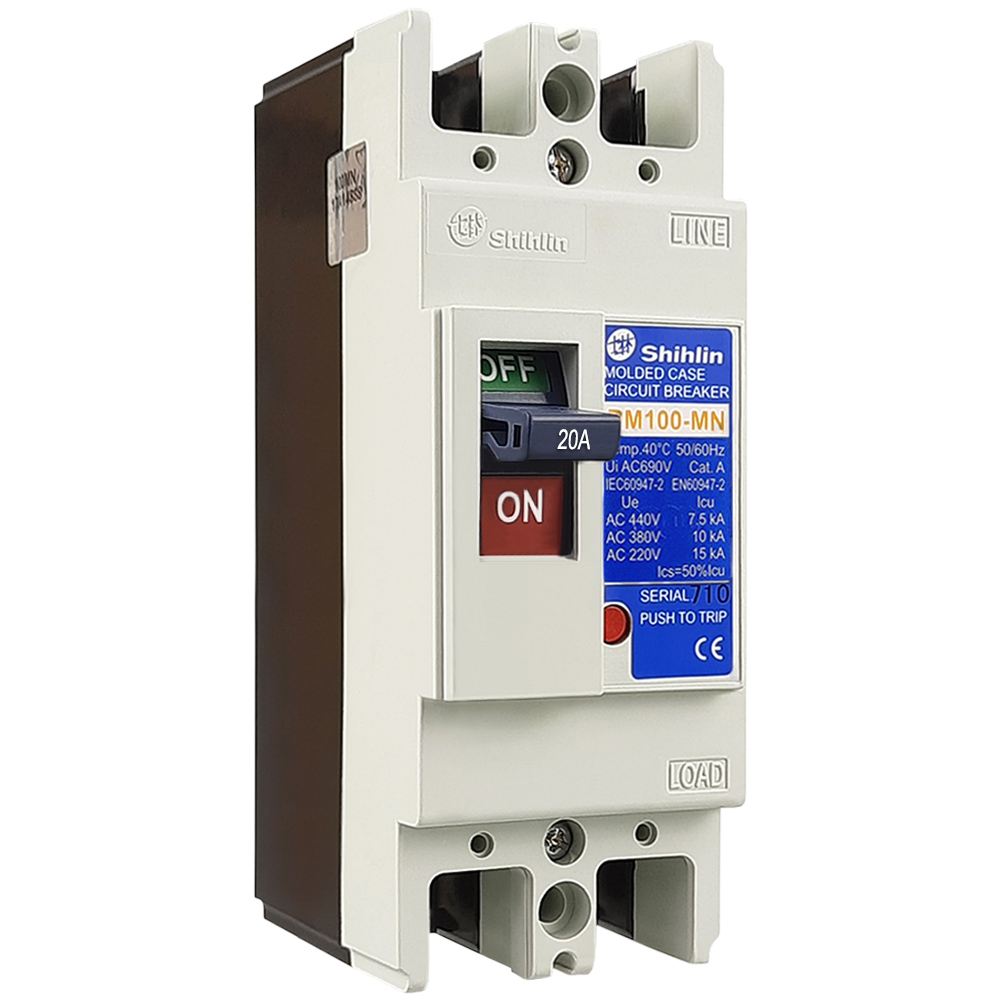

MCCB BM100-MN 2P 20A 10kA Shihlin

MCCB BM100-MN 2P 20A 10kA Shihlin là aptomat khối 2 cực thuộc dòng BM100-MN, được thiết kế để đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 20A, kích thước khung 100AF và khả năng cắt ngắn mạch 10kA tại điện áp AC 380/415V, phù hợp sử dụng trong tủ điện, bảng điều khiển, hệ thống điện nhà máy và nhiều mạng điện hạ thế.

Sản phẩm mang mã BM100MN2P20A, thuộc thương hiệu Shihlin – Đài Loan, đáp ứng các tiêu chuẩn IEC/EN 60947-2 và JIS. Với thiết kế chắc chắn, bộ trip từ tính thủy lực cùng khả năng lắp đặt thuận tiện, MCCB BM100-MN là lựa chọn phù hợp cho nhiều ứng dụng điện công nghiệp và dân dụng.

Thông số kỹ thuật MCCB BM100-MN 2P 20A 10kA

Các thông số chính của MCCB Shihlin BM100-MN 2P 20A gồm:

Nhờ các thông số rõ ràng, người dùng có thể dễ dàng đối chiếu MCCB với yêu cầu kỹ thuật của hệ thống trước khi lựa chọn và lắp đặt.

MCCB BM100-MN 2P 20A Shihlin có đặc điểm gì nổi bật?

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-MN 2P 20A là bảo vệ hệ thống điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn bảo vệ của thiết bị, MCCB thực hiện ngắt mạch nhằm cô lập sự cố, qua đó hỗ trợ hạn chế ảnh hưởng đến dây dẫn và các thiết bị điện phía sau.

Đây là chức năng cần thiết đối với hệ thống phân phối điện, tủ điều khiển và các nhánh tải yêu cầu thiết bị đóng cắt bảo vệ phù hợp.

Dòng định mức 20A, thiết kế 2 cực

Sản phẩm có dòng định mức 20A tại nhiệt độ 40°C và cấu hình 2P. Thông số này giúp MCCB đáp ứng các ứng dụng có yêu cầu sử dụng thiết bị đóng cắt hai cực với dòng tải phù hợp.

Khi lựa chọn MCCB, kỹ thuật viên cần căn cứ vào dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, đặc tính tải và yêu cầu phối hợp bảo vệ thay vì chỉ dựa vào dòng định mức của aptomat.

Khả năng cắt ngắn mạch 10kA

Một điểm đáng chú ý của MCCB Shihlin BM100-MN 2P 20A là khả năng cắt ngắn mạch đạt 10kA tại AC 380/415V. Tại điện áp AC 220/240V, khả năng cắt ngắn mạch đạt 15kA.

Khả năng cắt là thông số quan trọng khi lựa chọn MCCB. Thiết bị cần được lựa chọn sao cho khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt để đảm bảo yêu cầu bảo vệ của hệ thống.

Đáp ứng các tiêu chuẩn kỹ thuật

MCCB BM100-MN 2P 20A Shihlin được sản xuất theo các tiêu chuẩn:

• IEC/EN 60947-2.
• JIS 8370.
• JIS 8201-2.

IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt điện hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật cụ thể giúp kỹ sư, đơn vị thi công và người mua có cơ sở tham khảo khi lựa chọn thiết bị cho hệ thống.

Đối với các dự án có yêu cầu nghiệm thu hoặc hồ sơ kỹ thuật riêng, người mua nên đối chiếu thêm catalogue, chứng từ và yêu cầu thiết kế trước khi đặt hàng.

Lưu ý khi chọn mua MCCB BM100-MN 2P 20A

Để lựa chọn đúng MCCB, người dùng nên kiểm tra chính xác mã BM100MN2P20A và đối chiếu các thông số như số cực 2P, dòng định mức 20A, điện áp làm việc, khả năng cắt ngắn mạch và kích thước thiết bị.

Đặc biệt, khả năng cắt của MCCB phải được lựa chọn dựa trên dòng ngắn mạch dự kiến tại điểm lắp đặt. Với những hệ thống điện công nghiệp hoặc dự án có yêu cầu bảo vệ phức tạp, việc tính toán và lựa chọn thiết bị nên được thực hiện bởi kỹ sư hoặc kỹ thuật viên điện có chuyên môn.

Ngoài ra, nên ưu tiên sản phẩm có nguồn gốc rõ ràng và kiểm tra thông số trên thiết bị, catalogue cũng như tài liệu kỹ thuật trước khi đưa vào vận hành.
