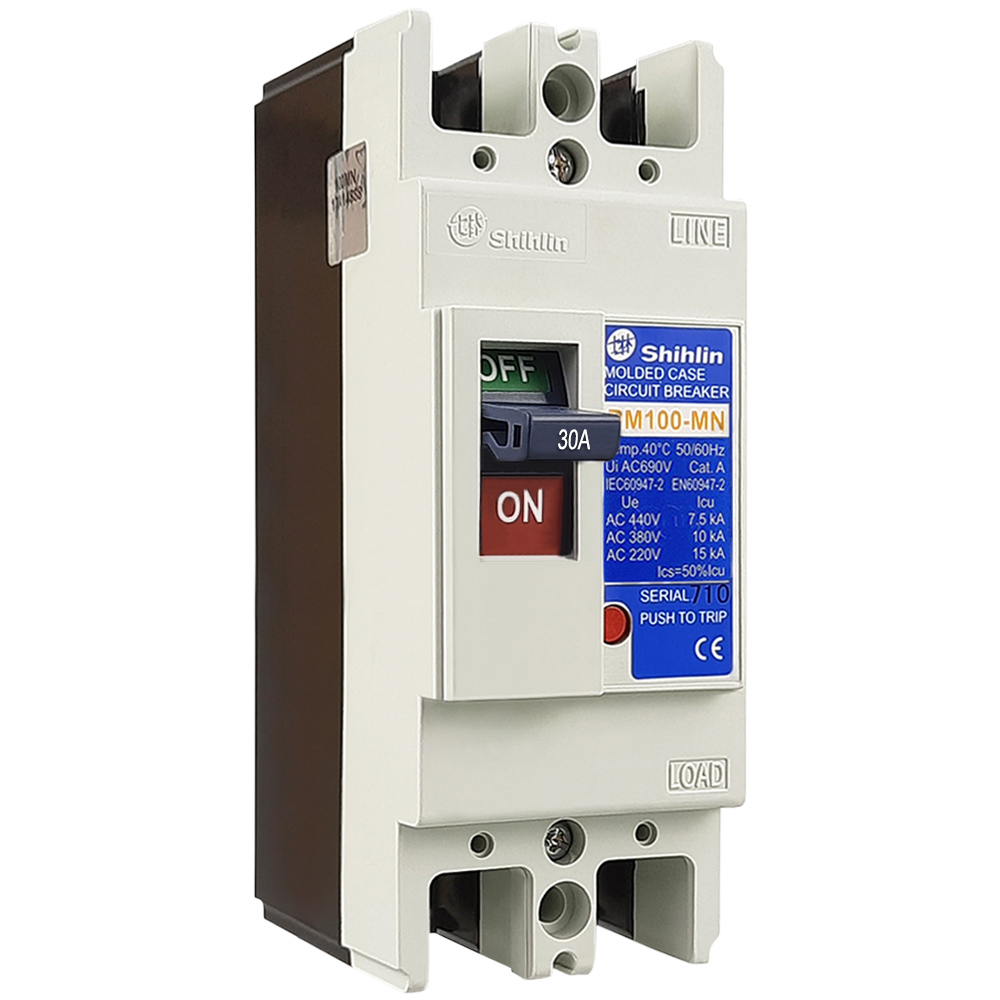

MCCB BM100-MN 2P 30A 10kA Shihlin
Mô tả sản phẩm
MCCB BM100-MN 2P 30A 10kA Shihlin là aptomat khối 2 cực thuộc dòng BM100-MN, được thiết kế để đóng cắt và bảo vệ mạch điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 30A, kích thước khung 100AF và khả năng cắt ngắn mạch 10kA tại AC 380/415V, phù hợp sử dụng trong mạng điện hạ thế, tủ điện, bảng điều khiển và nhiều hệ thống điện công nghiệp.
Với thiết kế vỏ cách điện bằng nhựa tổng hợp, các bộ phận kim loại chính được xử lý chống ăn mòn cùng bộ trip từ tính thủy lực, MCCB Shihlin BM100-MN 2P 30A hướng đến khả năng vận hành ổn định và thuận tiện trong quá trình lắp đặt, bảo trì hệ thống điện.
Thông tin MCCB BM100-MN 2P 30A 10kA
- Tên sản phẩm: MCCB BM100-MN 2P 30A 10kA
- Mã hàng: BM100MN2P30A
- Dòng sản phẩm: BM100-MN
- Thương hiệu: Shihlin
- Xuất xứ thương hiệu: Đài Loan
- Loại thiết bị: MCCB – Aptomat khối, CB khối, cầu dao dạng khối
- Số cực: 2P
- Dòng điện định mức: 30A tại 40°C
- Kích thước khung: 100AF
- Khả năng cắt ngắn mạch: 10kA tại AC 380/415V
- Bộ trip: Từ tính thủy lực
Nhờ cấu hình 2 cực và dòng định mức 30A, thiết bị có thể được ứng dụng trong nhiều nhánh tải và hệ thống điện hạ thế cần khả năng đóng cắt kết hợp bảo vệ quá dòng.
Đặc điểm nổi bật của MCCB Shihlin BM100-MN 2P 30A
Bảo vệ quá tải và ngắn mạch
Một trong những chức năng quan trọng của MCCB BM100-MN 2P 30A là bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch. Khi xuất hiện sự cố vượt quá giới hạn bảo vệ của thiết bị, MCCB thực hiện ngắt mạch nhằm cô lập phần mạch xảy ra sự cố.
Khả năng này giúp MCCB trở thành một thành phần quan trọng trong các tủ phân phối điện, bảng điều khiển và hệ thống điện của nhà máy, xưởng sản xuất cũng như các công trình dân dụng phù hợp với thông số thiết kế.
Khả năng cắt ngắn mạch 10kA tại AC 380/415V
MCCB Shihlin BM100-MN có dòng cắt ngắn mạch 10kA tại điện áp AC 380/415V. Ở mức điện áp AC 220/240V, khả năng cắt ngắn mạch của thiết bị đạt 15kA.
Thông số này cần được đối chiếu với dòng ngắn mạch dự kiến tại vị trí lắp đặt khi lựa chọn MCCB. Việc lựa chọn đúng khả năng cắt là yếu tố quan trọng để đảm bảo thiết bị phù hợp với yêu cầu bảo vệ của hệ thống điện.
Bộ trip từ tính thủy lực
Sản phẩm được trang bị bộ trip từ tính thủy lực, hỗ trợ chức năng phát hiện và ngắt mạch khi xuất hiện điều kiện quá dòng theo đặc tính bảo vệ của thiết bị.
Đây là một trong những đặc điểm đáng chú ý của dòng BM100-MN, đáp ứng nhu cầu sử dụng MCCB cho các hệ thống điện yêu cầu thiết bị đóng cắt và bảo vệ mạch trong cùng một sản phẩm.
Vỏ cách điện bằng nhựa tổng hợp
Phần vỏ MCCB được chế tạo từ nhựa tổng hợp có tính cách điện, giúp cách ly các bộ phận dẫn điện bên trong với môi trường bên ngoài.
Các thành phần kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước, góp phần nâng cao tính phù hợp khi thiết bị được sử dụng trong môi trường tủ điện.
Kết nối bằng kẹp thiết bị đầu cuối
MCCB BM100-MN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp việc đấu nối thiết bị vào hệ thống thuận tiện hơn.
Kích thước sản phẩm 50 x 130 x 68 mm cùng trọng lượng khoảng 0,45 kg cũng giúp kỹ thuật viên dễ dàng bố trí MCCB trong tủ điện khi thiết kế hệ thống phù hợp.
Thông số kỹ thuật MCCB BM100-MN 2P 30A
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | BM100MN2P30A |
| Dòng sản phẩm | BM100-MN |
| Kích thước khung | 100AF |
| Số cực | 2P |
| Dòng điện định mức In | 30A tại 40°C |
| Tần số hoạt động | 50/60Hz |
| Điện áp cách điện định mức Ui | 800VAC |
| Điện áp hoạt động định mức Ue | 500VAC |
| Điện áp xung định mức Uimp | 6kV |
| Dòng cắt tại AC 380/415V | 10kA |
| Dòng cắt tại AC 220/240V | 15kA |
| Ics | 50% Icu |
| Bộ trip | Từ tính thủy lực |
| Kiểu kết nối | Kẹp thiết bị đầu cuối |
| Kích thước | 50 x 130 x 68 mm |
| Trọng lượng | 0,45 kg |
| Thương hiệu | Shihlin |
| Xuất xứ thương hiệu | Đài Loan |
Tiêu chuẩn của MCCB BM100-MN Shihlin
Theo thông tin kỹ thuật của sản phẩm, MCCB BM100-MN 2P 30A 10kA đáp ứng các tiêu chuẩn:
- IEC/EN 60947-2
- JIS 8370
- JIS 8201-2
Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến máy cắt thuộc nhóm thiết bị đóng cắt và điều khiển hạ áp. Việc sản phẩm được thiết kế theo các tiêu chuẩn kỹ thuật công bố giúp người dùng có thêm cơ sở để xem xét khả năng tương thích với yêu cầu của hệ thống.
Ứng dụng của MCCB BM100-MN 2P 30A
Nhờ dòng định mức 30A, cấu hình 2P và khả năng cắt 10kA tại AC 380/415V, MCCB Shihlin BM100-MN 2P 30A có thể được lựa chọn cho nhiều ứng dụng điện hạ thế như:
- Bảo vệ thiết bị đóng cắt trong tủ điện.
- Lắp đặt trong bảng điều khiển và tủ phân phối điện.
- Bảo vệ các nhánh điện phù hợp trong hệ thống nhà máy.
- Sử dụng trong mạng lưới điện công nghiệp và công nghiệp quy mô nhỏ.
- Ứng dụng cho hệ thống điện dân dụng khi thông số kỹ thuật phù hợp với thiết kế.
- Đóng cắt và bảo vệ mạch trước sự cố quá tải, ngắn mạch.
Khi lựa chọn MCCB, không nên chỉ căn cứ vào dòng định mức 30A. Người thiết kế hoặc kỹ thuật viên cần xem xét đồng thời điện áp hệ thống, tiết diện và khả năng chịu tải của dây dẫn, dòng ngắn mạch dự kiến, đặc tính tải cũng như yêu cầu phối hợp bảo vệ với các thiết bị khác.
Lưu ý khi lựa chọn và lắp đặt MCCB Shihlin 2P 30A
Để MCCB BM100-MN 2P 30A phát huy đúng chức năng bảo vệ, việc lựa chọn và lắp đặt cần dựa trên tính toán kỹ thuật của hệ thống.
Dòng định mức của MCCB cần phù hợp với tải và khả năng chịu dòng của dây dẫn. Khả năng cắt ngắn mạch của thiết bị phải lớn hơn hoặc phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt theo yêu cầu thiết kế.
Khi thi công, cần thực hiện đấu nối chắc chắn tại các đầu cực, kiểm tra sơ đồ điện và tuân thủ hướng dẫn của nhà sản xuất cũng như các quy định an toàn điện áp dụng cho công trình.
Đối với hệ thống công nghiệp có nhiều cấp bảo vệ, cần xem xét thêm khả năng phối hợp giữa MCCB với MCCB tổng, MCB, cầu chì hoặc các thiết bị bảo vệ khác để đảm bảo tính chọn lọc theo thiết kế.
