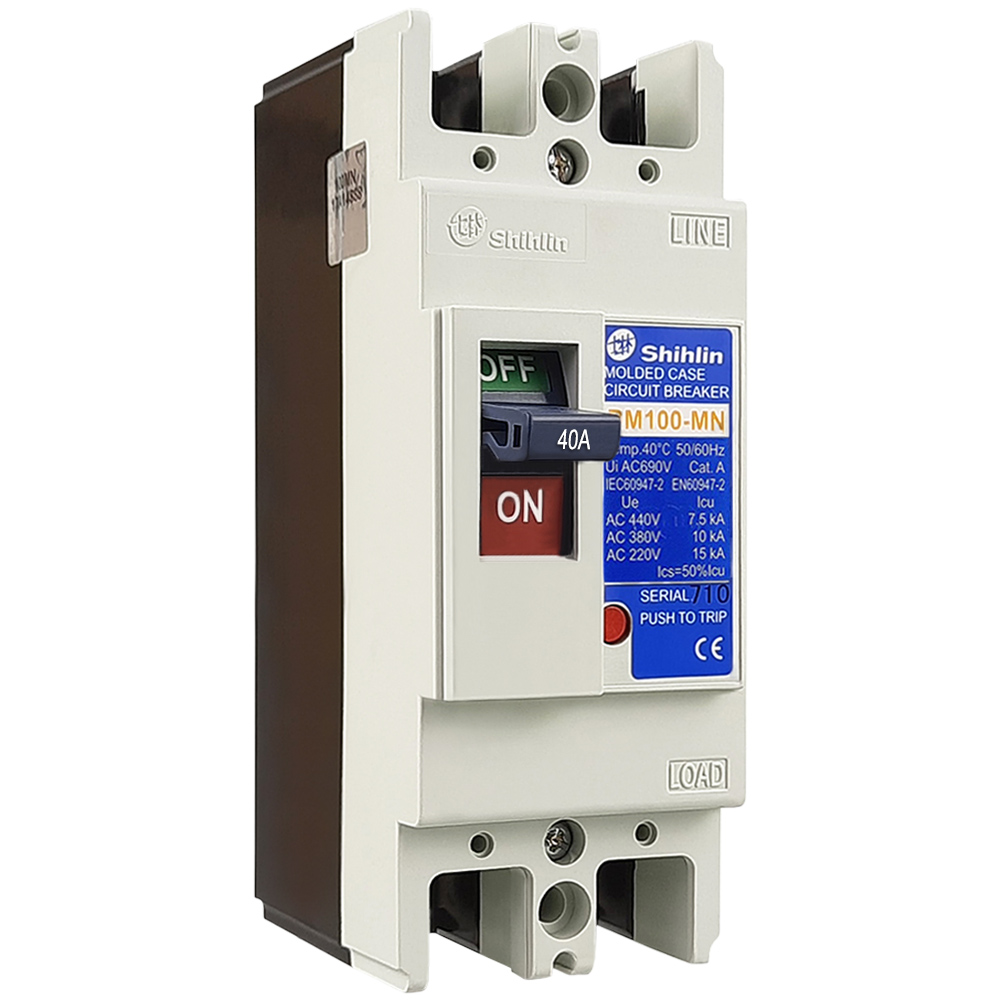

MCCB BM100-MN 2P 40A 10kA Shihlin

MCCB BM100-MN 2P 40A 10kA Shihlin là aptomat dạng khối 2 cực thuộc dòng BM100-MN, được thiết kế để đóng cắt và bảo vệ hệ thống điện trước các sự cố quá tải, ngắn mạch. Sản phẩm có dòng điện định mức 40A, kích thước khung 100AF và khả năng cắt ngắn mạch 10kA tại điện áp AC 380/415V, phù hợp sử dụng trong tủ điện, bảng điều khiển, mạng điện hạ thế và nhiều hệ thống điện công nghiệp.

Sản phẩm mang thương hiệu Shihlin – Đài Loan, đáp ứng các tiêu chuẩn IEC/EN 60947-2, JIS 8370 và JIS 8201-2. Với thiết kế chắc chắn, bộ trip từ tính thủy lực và khả năng lắp đặt thuận tiện, MCCB BM100-MN 2P 40A là lựa chọn đáng cân nhắc cho các hệ thống cần thiết bị bảo vệ điện ổn định và thông số kỹ thuật rõ ràng.

Tổng quan về MCCB BM100-MN 2P 40A 10kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt được sử dụng để bảo vệ mạch điện khi xuất hiện dòng điện vượt quá mức cho phép hoặc xảy ra ngắn mạch.

Model BM100MN2P40A được thiết kế với 2 cực (2P), dòng điện định mức 40A tại nhiệt độ 40°C. Thiết bị có điện áp hoạt động định mức Ue lên đến 500VAC và điện áp cách điện định mức Ui 800VAC, đáp ứng nhu cầu sử dụng trong nhiều hệ thống điện hạ thế.

Một điểm đáng chú ý của MCCB Shihlin BM100-MN là khả năng cắt ngắn mạch 10kA tại AC 380/415V và 15kA tại AC 220/240V. Nhờ đó, thiết bị hỗ trợ ngắt mạch khi phát sinh sự cố trong phạm vi thông số thiết kế, góp phần hạn chế ảnh hưởng của quá tải và ngắn mạch đến thiết bị cũng như hệ thống điện phía sau.

Thông số kỹ thuật MCCB BM100-MN 2P 40A Shihlin

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM100-MN 2P 40A 10kA
• Mã hàng: BM100MN2P40A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức (In): 40A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 10kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 15kA
• Ics: 50% Icu
• Bộ trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: Khoảng 0,45kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 và JIS 8201-2

Các thông số trên là cơ sở quan trọng để kỹ thuật viên lựa chọn MCCB phù hợp với dòng tải, điện áp làm việc và yêu cầu bảo vệ của từng hệ thống.

Đặc điểm nổi bật của MCCB Shihlin BM100-MN 2P 40A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-MN 2P 40A là bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn bảo vệ của thiết bị, MCCB thực hiện ngắt mạch nhằm cô lập sự cố và góp phần bảo vệ dây dẫn, thiết bị điện cùng các thành phần liên quan.

Đây là chức năng cần thiết đối với hệ thống phân phối điện, tủ điều khiển và các mạng điện hạ thế trong công nghiệp cũng như dân dụng.

Bộ trip từ tính thủy lực

Sản phẩm được trang bị bộ trip từ tính thủy lực, đảm nhiệm chức năng phát hiện điều kiện dòng điện bất thường và kích hoạt cơ cấu ngắt theo đặc tính của thiết bị.

Việc sử dụng cơ cấu trip phù hợp giúp MCCB đáp ứng yêu cầu bảo vệ trong các hệ thống điện cần khả năng đóng cắt ổn định.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp có khả năng cách điện, đồng thời tạo kết cấu bảo vệ cho các bộ phận bên trong.

Các chi tiết kim loại chính được xử lý chống ăn mòn. Phụ kiện cũng được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước, giúp sản phẩm thích hợp với nhiều môi trường lắp đặt tủ điện.

Khả năng cắt ngắn mạch 10kA

Tại điện áp AC 380/415V, BM100-MN 2P 40A có khả năng cắt ngắn mạch định mức 10kA. Khi sử dụng ở AC 220/240V, thông số này đạt 15kA.

Khi lựa chọn MCCB, người dùng cần đối chiếu khả năng cắt của thiết bị với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Đây là yếu tố kỹ thuật quan trọng, không nên chỉ lựa chọn CB dựa trên dòng định mức 40A.

Lắp đặt và kết nối thuận tiện

MCCB BM100-MN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, thuận tiện khi bố trí trong tủ điện hoặc bảng điều khiển.

Kích thước sản phẩm chỉ khoảng 50 x 130 x 68 mm, trọng lượng khoảng 0,45kg, giúp kỹ thuật viên dễ dàng tính toán không gian bố trí thiết bị trong tủ.

MCCB BM100-MN 2P 40A được sử dụng ở đâu?

Nhờ dòng định mức 40A và cấu hình 2P, MCCB Shihlin BM100-MN có thể được sử dụng trong nhiều hệ thống điện hạ thế phù hợp với thông số của thiết bị.

Một số ứng dụng phổ biến gồm bảo vệ thiết bị đóng cắt, tủ điện, bảng điều khiển, hệ thống điện nhà máy, mạng điện công nghiệp nhỏ và hệ thống điện dân dụng.

Trong thực tế, việc lựa chọn MCCB cần căn cứ vào nhiều yếu tố như dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến, đặc tính phụ tải và yêu cầu phối hợp bảo vệ với các thiết bị khác.

Vì vậy, với những hệ thống có yêu cầu kỹ thuật cao, nên có kỹ thuật viên điện kiểm tra và tính toán trước khi lựa chọn model.

Vì sao nên lựa chọn MCCB BM100-MN 2P 40A?

BM100-MN 2P 40A sở hữu nhiều đặc điểm phù hợp cho hệ thống điện hạ thế: dòng định mức 40A, khung 100AF, cấu hình 2 cực, khả năng cắt 10kA tại 380/415VAC và bộ trip từ tính thủy lực.

Bên cạnh đó, thiết bị có vỏ nhựa tổng hợp cách điện, các thành phần kim loại chính được xử lý chống ăn mòn và kiểu đấu nối bằng kẹp đầu cuối. Đây là những đặc điểm hỗ trợ quá trình lắp đặt và sử dụng trong tủ điện.

Sản phẩm thuộc thương hiệu Shihlin, phù hợp với khách hàng đang tìm kiếm MCCB có thông số kỹ thuật cụ thể để sử dụng trong hệ thống điện dân dụng, công nghiệp nhỏ, tủ điều khiển hoặc hệ thống phân phối điện.

Lưu ý khi lựa chọn và lắp đặt MCCB 40A

Để MCCB phát huy đúng chức năng bảo vệ, người dùng không nên chỉ căn cứ vào dòng điện định mức. Trước khi lựa chọn MCCB 2P 40A, cần kiểm tra điện áp làm việc, dòng tải, tiết diện dây dẫn, khả năng chịu dòng của dây, dòng ngắn mạch tại điểm lắp đặt và đặc tính của phụ tải.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải phù hợp với điều kiện thực tế của hệ thống. Việc sử dụng thiết bị có khả năng cắt không đáp ứng dòng sự cố dự kiến có thể ảnh hưởng đến mức độ an toàn của hệ thống điện.

Quá trình đấu nối cũng cần thực hiện đúng hướng dẫn kỹ thuật, siết đầu nối đúng yêu cầu và kiểm tra định kỳ trong quá trình vận hành. Việc thiết kế, lắp đặt và bảo trì hệ thống điện nên được thực hiện bởi người có chuyên môn phù hợp.
