MCCB BM100-MN 2P 50A 10kA Shihlin

Tổng quan MCCB BM100-MN 2P 50A 10kA Shihlin

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt và bảo vệ thường được sử dụng trong hệ thống phân phối điện hạ thế.

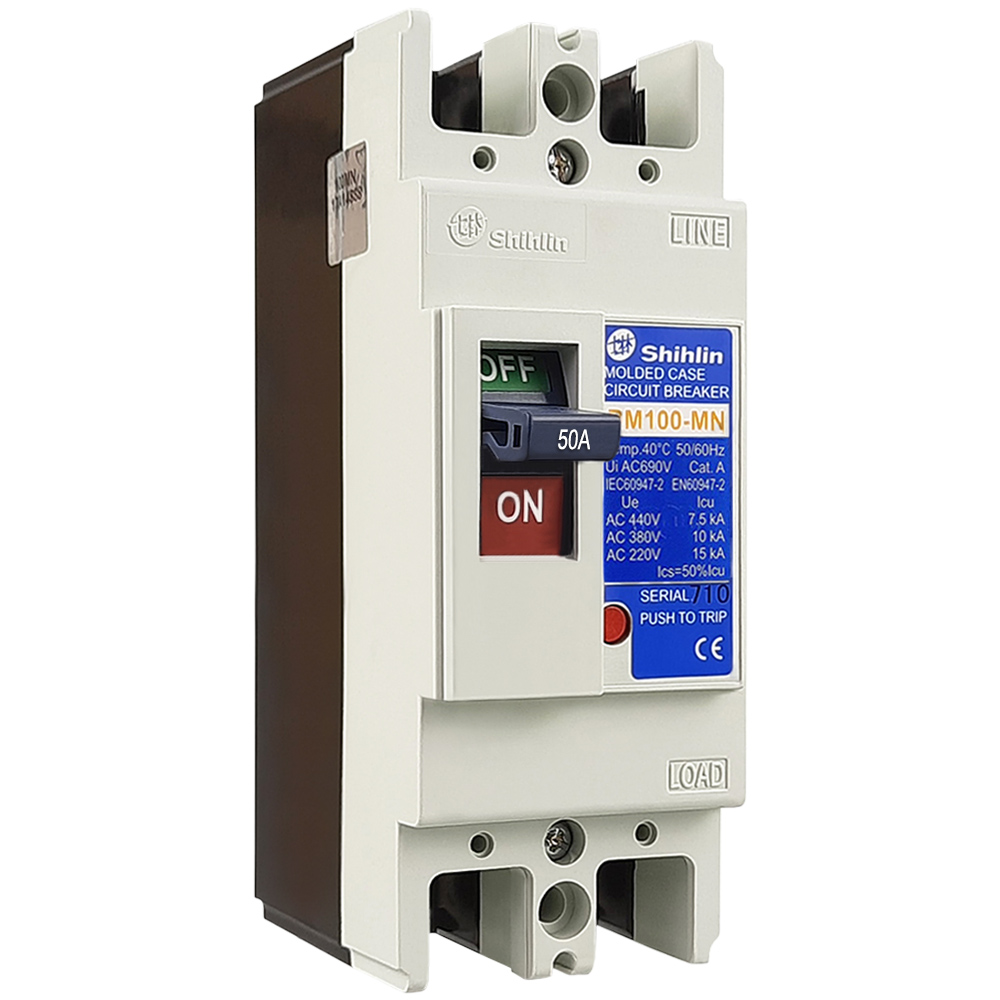

MCCB BM100-MN 2P 50A 10kA có mã sản phẩm BM100MN2P50A, thuộc thương hiệu Shihlin – Đài Loan. Thiết bị được thiết kế với 2 cực (2P), dòng điện định mức 50A tại 40°C và kích thước khung 100AF.

Điểm đáng chú ý của sản phẩm là khả năng bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch, kết hợp khả năng cắt ngắn mạch 10kA tại AC 380/415V và 15kA tại AC 220/240V. Đây là những thông số quan trọng khi lựa chọn MCCB cho hệ thống điện dân dụng, thương mại hoặc công nghiệp.

Thông số kỹ thuật MCCB BM100-MN 2P 50A

Các thông số chính của sản phẩm gồm:

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đối chiếu MCCB với yêu cầu thiết kế của từng hệ thống trước khi lựa chọn.

Đặc điểm nổi bật của MCCB Shihlin BM100-MN 2P 50A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB Shihlin BM100-MN 2P 50A là hỗ trợ bảo vệ đường dây và thiết bị điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Khi dòng điện vượt quá giới hạn cho phép hoặc xảy ra sự cố ngắn mạch, MCCB thực hiện chức năng ngắt mạch theo đặc tính bảo vệ của thiết bị, góp phần hạn chế ảnh hưởng của sự cố đến hệ thống điện phía sau.

Khả năng cắt ngắn mạch 10kA

Thiết bị có khả năng cắt ngắn mạch 10kA tại điện áp AC 380/415V. Ở AC 220/240V, khả năng cắt ngắn mạch đạt 15kA.

Thông số khả năng cắt là yếu tố cần được xem xét kỹ khi thiết kế và lựa chọn MCCB. Người dùng cần căn cứ vào dòng ngắn mạch dự kiến tại vị trí lắp đặt để lựa chọn thiết bị có thông số phù hợp.

Bộ trip từ tính thủy lực

BM100-MN sử dụng bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ của MCCB trong quá trình vận hành.

Kết hợp với dòng định mức 50A, thiết bị phù hợp cho nhiều nhánh điện và hệ thống phân phối điện có yêu cầu sử dụng MCCB 2P trong khung 100AF.

Vỏ cách điện bằng nhựa tổng hợp

Vỏ hộp của MCCB được chế tạo từ vật liệu nhựa tổng hợp có đặc tính cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện được thiết kế với khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước.

Những đặc điểm này góp phần nâng cao tính ổn định của thiết bị trong điều kiện vận hành phù hợp với thông số và hướng dẫn kỹ thuật.

Thiết kế thuận tiện cho lắp đặt

MCCB BM100-MN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp thuận tiện khi bố trí và đấu nối trong tủ điện.

Kích thước thiết bị chỉ 50 x 130 x 68 mm, trọng lượng khoảng 0,45kg, phù hợp để tích hợp vào nhiều loại bảng điện và tủ điều khiển.

Ứng dụng của MCCB BM100-MN 2P 50A 10kA

Với dòng định mức 50A, cấu hình 2P và khả năng cắt 10kA tại AC 380/415V, MCCB BM100-MN Shihlin có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng tiêu biểu gồm:

• Bảo vệ thiết bị đóng cắt trong tủ điện.
• Sử dụng trong bảng điều khiển và bảng phân phối điện.
• Bảo vệ các nhánh điện trong hệ thống nhà máy.
• Ứng dụng cho hệ thống điện công nghiệp quy mô nhỏ.
• Sử dụng trong một số hệ thống điện dân dụng và thương mại phù hợp.
• Đóng cắt và bảo vệ đường dây điện hạ thế.

Việc lựa chọn MCCB cần dựa trên nhiều yếu tố như dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống, dòng ngắn mạch dự kiến, phương thức phối hợp bảo vệ và điều kiện môi trường lắp đặt.

Lưu ý khi lựa chọn và lắp đặt MCCB 2P 50A

Không nên lựa chọn MCCB chỉ dựa trên dòng định mức 50A. Để đảm bảo thiết bị phù hợp với hệ thống, cần kiểm tra đồng thời nhiều thông số kỹ thuật.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải được lựa chọn phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt. Ngoài ra, cần xem xét dòng tải, đặc tính tải, dây dẫn, điện áp vận hành và khả năng phối hợp với các thiết bị bảo vệ khác.

Quá trình đấu nối cần đảm bảo đầu dây chắc chắn, đúng sơ đồ và thông số kỹ thuật. Việc thiết kế, lựa chọn và lắp đặt hệ thống điện nên được thực hiện hoặc kiểm tra bởi người có chuyên môn phù hợp.

MCCB BM100-MN 2P 50A phù hợp với những hệ thống nào?

Sản phẩm là lựa chọn đáng cân nhắc khi hệ thống cần một MCCB 2P dòng định mức 50A, khung 100AF và khả năng cắt 10kA tại điện áp AC 380/415V.

Thiết bị đặc biệt phù hợp để nghiên cứu lựa chọn cho:

Tủ điện phân phối: sử dụng MCCB để đóng cắt và bảo vệ các nhánh tải phù hợp.

Bảng điều khiển: hỗ trợ cô lập và bảo vệ nguồn điện cấp cho các thiết bị phía sau.

Hệ thống điện nhà máy: có thể sử dụng trong các nhánh phân phối điện hạ thế khi các thông số tính toán đáp ứng khả năng của thiết bị.

Hệ thống điện dân dụng và công nghiệp nhỏ: thích hợp với các công trình có yêu cầu dòng điện và khả năng cắt nằm trong phạm vi thông số kỹ thuật của sản phẩm.
