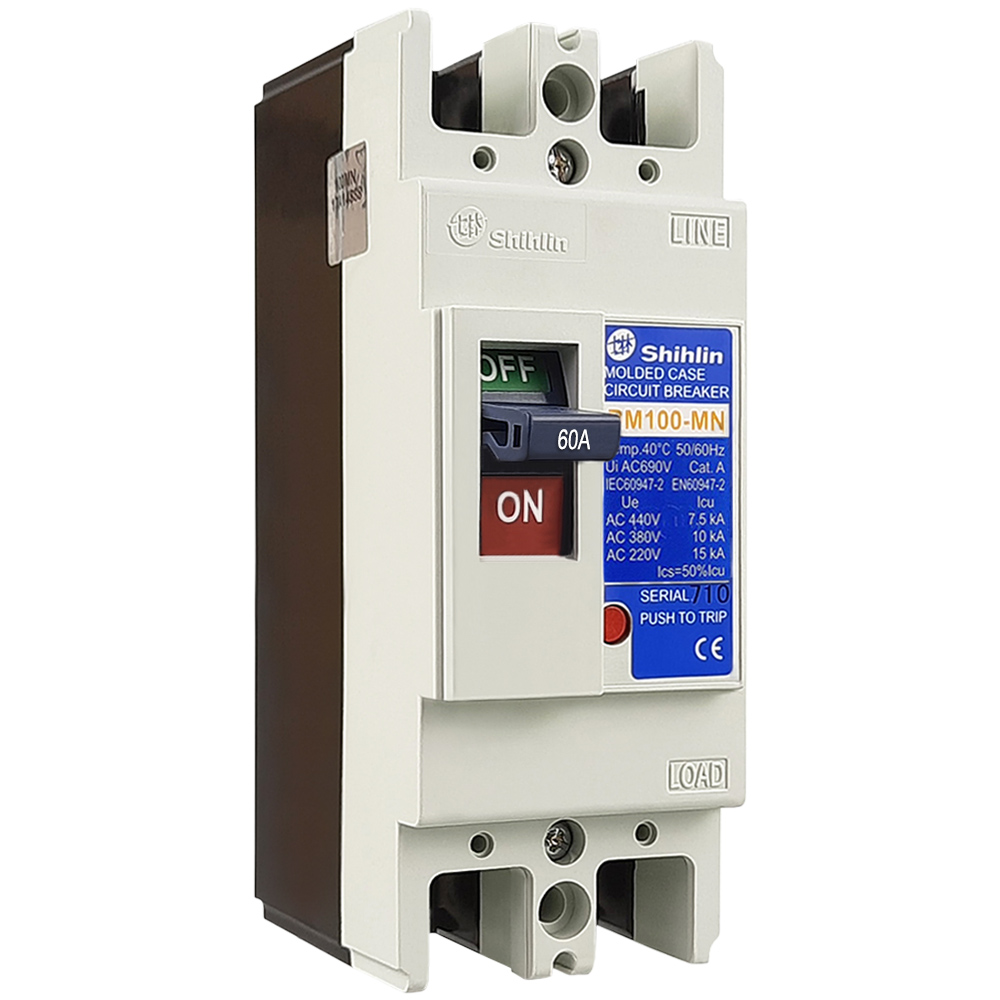

MCCB BM100-MN 2P 60A 10kA Shihlin

Tổng quan về MCCB BM100-MN 2P 60A 10kA Shihlin

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt và bảo vệ thường được sử dụng trong hệ thống phân phối điện.

MCCB Shihlin BM100-MN 2P 60A được thiết kế với 2 cực (2P), dòng điện định mức 60A tại nhiệt độ 40°C. Thiết bị có chức năng ngắt mạch khi phát hiện các điều kiện bất thường như quá tải hoặc ngắn mạch, từ đó góp phần bảo vệ đường dây và các thiết bị điện phía sau.

Một số thông số nổi bật của sản phẩm gồm:

• Mã sản phẩm: BM100MN2P60A
• Dòng sản phẩm: BM100-MN
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức: 60A tại 40°C
• Khả năng cắt ngắn mạch: 10kA tại AC 380/415V
• Khả năng cắt ngắn mạch: 15kA tại AC 220/240V
• Bộ trip: Từ tính thủy lực
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan

Nhờ các đặc tính trên, MCCB BM100-MN 2P 60A có thể được ứng dụng trong nhiều hệ thống điện hạ thế từ dân dụng đến công nghiệp nhỏ và hệ thống điện nhà máy.

Đặc điểm nổi bật của MCCB Shihlin BM100-MN 2P 60A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-MN 2P 60A là bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch.

Khi dòng điện vượt quá giới hạn làm việc cho phép hoặc xuất hiện sự cố ngắn mạch, MCCB có khả năng thực hiện ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố đến dây dẫn và thiết bị trong hệ thống.

Đây là yếu tố quan trọng đối với các tủ điện phân phối, bảng điều khiển và mạng điện có yêu cầu về khả năng bảo vệ mạch điện.

Bộ trip từ tính thủy lực

BM100-MN 2P 60A được trang bị bộ trip từ tính thủy lực. Cơ cấu trip đóng vai trò phát hiện các điều kiện dòng điện bất thường và kích hoạt cơ chế ngắt của MCCB.

Việc trang bị bộ trip phù hợp giúp sản phẩm thực hiện chức năng bảo vệ quá tải và ngắn mạch trong quá trình vận hành.

Khả năng cắt ngắn mạch 10kA

Một thông số đáng chú ý của MCCB Shihlin BM100-MN 60A là khả năng cắt dòng ngắn mạch.

Tại điện áp AC 380/415V, sản phẩm có dòng cắt ngắn mạch định mức 10kA. Trong khi đó, tại AC 220/240V, khả năng cắt đạt 15kA.

Thông số này cần được xem xét cùng với đặc điểm thực tế của hệ thống điện để lựa chọn MCCB phù hợp với dòng sự cố dự kiến tại vị trí lắp đặt.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ hộp của MCCB được chế tạo từ nhựa tổng hợp có tính cách điện, phù hợp với đặc trưng của thiết bị đóng cắt dạng khối.

Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời thiết kế có khả năng bảo vệ phụ kiện trước hiện tượng ngưng tụ hơi nước. Những đặc điểm này hỗ trợ thiết bị làm việc trong môi trường tủ điện và các ứng dụng công nghiệp phù hợp.

Thuận tiện trong quá trình lắp đặt

MCCB BM100-MN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp việc đấu nối và bố trí trong tủ điện thuận tiện.

Kích thước sản phẩm khoảng 50 x 130 x 68 mm, trọng lượng khoảng 0,45 kg, nhờ đó kỹ thuật viên có thể chủ động tính toán không gian bố trí thiết bị trong tủ điện.

Thông số kỹ thuật MCCB BM100-MN 2P 60A

Thông số kỹ thuật chi tiết của sản phẩm:

Các thông số điện áp, dòng điện và khả năng cắt cần được đối chiếu với yêu cầu kỹ thuật thực tế của hệ thống trước khi lựa chọn và lắp đặt.

Ứng dụng của MCCB BM100-MN 2P 60A 10kA

Nhờ dòng điện định mức 60A và khả năng bảo vệ quá tải, ngắn mạch, MCCB Shihlin BM100-MN 2P 60A có thể được sử dụng trong nhiều ứng dụng khác nhau như:

• Tủ điện phân phối hạ thế.
• Bảng điều khiển điện.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Hệ thống điện công nghiệp quy mô nhỏ.
• Mạng điện dân dụng có thông số phù hợp.
• Bảo vệ đường dây và thiết bị đóng cắt.
• Các nhánh phân phối điện yêu cầu MCCB 2P 60A.

Khi lựa chọn MCCB, người dùng không nên chỉ dựa vào dòng định mức 60A mà cần xem xét đồng thời điện áp vận hành, khả năng cắt ngắn mạch, tiết diện dây dẫn, đặc tính tải và dòng sự cố dự kiến của hệ thống.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-MN 60A

Để MCCB phát huy đúng chức năng bảo vệ, cần lựa chọn thiết bị dựa trên thông số thực tế của hệ thống. Dòng định mức của MCCB phải phù hợp với tải và dây dẫn, trong khi khả năng cắt ngắn mạch phải đáp ứng mức dòng sự cố dự kiến tại điểm lắp đặt.

Quá trình đấu nối nên được thực hiện đúng sơ đồ kỹ thuật, đảm bảo đầu nối chắc chắn và kiểm tra tình trạng thiết bị trước khi cấp điện.

Đối với hệ thống điện công nghiệp hoặc tủ điện có yêu cầu kỹ thuật cao, việc tính toán và lắp đặt nên được thực hiện bởi kỹ thuật viên hoặc đơn vị chuyên môn về điện nhằm đảm bảo thiết bị được lựa chọn đúng mục đích và vận hành phù hợp với thiết kế hệ thống.
