MCCB BM100-MN 3P 100A 10kA Shihlin

MCCB BM100-MN 3P 100A 10kA là gì?

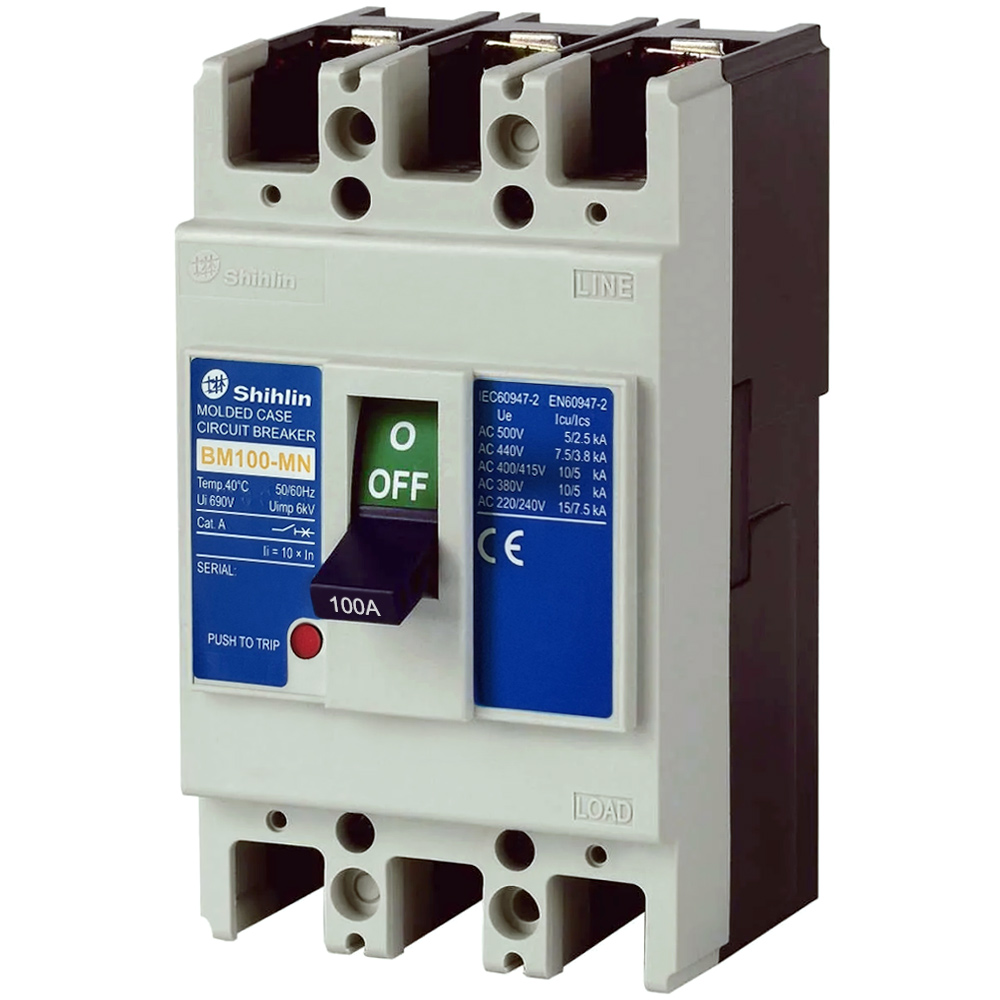

MCCB BM100-MN 3P 100A là cầu dao dạng khối 3 cực của Shihlin, thường được gọi bằng nhiều tên khác như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị đảm nhiệm chức năng đóng cắt mạch điện và hỗ trợ bảo vệ hệ thống khi xuất hiện dòng điện vượt quá giới hạn cho phép hoặc xảy ra sự cố ngắn mạch.

Mẫu BM100-MN này sử dụng khung 100AF, dòng điện định mức 100A tại 40°C, tần số hoạt động 50/60Hz. Sản phẩm có điện áp hoạt động định mức Ue 500VAC và điện áp cách điện định mức Ui lên đến 800VAC.

Nhờ cấu hình 3P, thiết bị phù hợp với nhiều hệ thống điện 3 pha trong nhà máy, bảng điều khiển và mạng điện công nghiệp.

Thông số kỹ thuật MCCB Shihlin BM100-MN 3P 100A

Các thông số chính của sản phẩm gồm:

• Tên sản phẩm: MCCB BM100-MN 3P 100A 10kA
• Mã hàng: BM100MN3P100A
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 3P
• Dòng điện định mức In: 100A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức Ui: 800VAC
• Điện áp hoạt động định mức Ue: 500VAC
• Điện áp xung định mức Uimp: 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 10kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 15kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 75 × 130 × 68 mm
• Trọng lượng: Khoảng 0,65kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Những thông số trên là cơ sở quan trọng để kỹ thuật viên lựa chọn MCCB phù hợp với đặc tính của hệ thống điện thực tế.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng của MCCB Shihlin BM100-MN 3P 100A 10kA là bảo vệ hệ thống trước hai sự cố phổ biến: quá tải và ngắn mạch.

Khi dòng điện vượt quá mức thiết kế trong một khoảng thời gian nhất định, tình trạng quá tải có thể làm dây dẫn và thiết bị điện tăng nhiệt. Nếu không được kiểm soát, hiện tượng này có thể ảnh hưởng đến tuổi thọ thiết bị và mức độ an toàn của hệ thống.

Trong trường hợp xảy ra ngắn mạch, dòng sự cố có thể tăng rất nhanh. BM100-MN được thiết kế với khả năng cắt ngắn mạch 10kA tại AC 380/415V và 15kA tại AC 220/240V, hỗ trợ cô lập mạch điện khi xảy ra sự cố trong phạm vi thông số thiết kế của MCCB.

Việc lựa chọn MCCB cần dựa trên dòng tải, điện áp hệ thống, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ, thay vì chỉ dựa vào dòng định mức 100A.

Bộ trip từ tính thủy lực

MCCB BM100-MN 3P 100A được trang bị bộ trip từ tính thủy lực. Đây là một trong những đặc điểm đáng chú ý của dòng BM100-MN.

Bộ trip đảm nhiệm nhiệm vụ phát hiện điều kiện dòng điện bất thường và kích hoạt cơ cấu ngắt khi đạt ngưỡng bảo vệ được thiết kế. Nhờ đó, MCCB hỗ trợ hạn chế ảnh hưởng của tình trạng quá tải hoặc ngắn mạch đối với đường dây và các thiết bị phía sau.

Đối với người thiết kế hoặc thi công hệ thống điện, việc hiểu rõ đặc tính trip là cần thiết để lựa chọn MCCB phù hợp với tải và phối hợp với các thiết bị bảo vệ khác trong cùng hệ thống.

Thiết kế chắc chắn, phù hợp môi trường sử dụng điện

Phần vỏ của CB khối BM100-MN 3P 100A được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện. Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời phụ kiện có giải pháp bảo vệ chống hiện tượng ngưng tụ hơi nước.

Những đặc điểm này góp phần nâng cao tính ổn định của thiết bị khi được lắp đặt đúng điều kiện kỹ thuật.

Sản phẩm có kích thước khoảng 75 × 130 × 68mm, trọng lượng chỉ khoảng 0,65kg, thuận tiện bố trí bên trong tủ điện và bảng điều khiển.

Kết nối bằng kẹp thiết bị đầu cuối cũng giúp quá trình đấu nối và lắp đặt trở nên thuận tiện hơn đối với kỹ thuật viên.

Khả năng giao tiếp được mô đun hóa

Một đặc điểm khác của MCCB BM100-MN là khả năng giao tiếp được mô đun hóa. Đây là yếu tố hữu ích đối với những hệ thống điện có yêu cầu mở rộng hoặc tích hợp các thành phần phù hợp với cấu hình vận hành.

Tuy nhiên, khi lựa chọn phụ kiện hoặc xây dựng giải pháp giao tiếp cho MCCB, người sử dụng nên kiểm tra chính xác danh mục phụ kiện tương thích của nhà sản xuất để đảm bảo đúng model và yêu cầu kỹ thuật.

Đáp ứng các tiêu chuẩn kỹ thuật

MCCB BM100-MN 3P 100A Shihlin được sản xuất theo các tiêu chuẩn được công bố gồm IEC/EN 60947-2, JIS 8370 và JIS 8201-2.

Trong đó, IEC/EN 60947-2 là tiêu chuẩn liên quan đến thiết bị đóng cắt và điều khiển hạ áp, bao gồm các yêu cầu dành cho circuit breaker.

Việc sản phẩm được thiết kế theo những tiêu chuẩn kỹ thuật xác định giúp kỹ sư và đơn vị thi công có thêm căn cứ khi lựa chọn thiết bị cho hệ thống điện.

Ứng dụng của MCCB BM100-MN 3P 100A

Nhờ cấu hình 3 cực, dòng định mức 100A và khả năng bảo vệ quá tải, ngắn mạch, MCCB này có thể được sử dụng trong nhiều hệ thống như:

• Tủ điện phân phối hạ thế.
• Bảng điều khiển điện.
• Hệ thống điện nhà máy và xưởng sản xuất.
• Mạng điện công nghiệp quy mô vừa và nhỏ.
• Hệ thống điện 3 pha phù hợp với thông số thiết bị.
• Thiết bị đóng cắt và các nhánh phân phối điện.
• Một số hệ thống điện dân dụng hoặc thương mại có yêu cầu sử dụng MCCB 3P 100A.

Trước khi lắp đặt, cần tính toán dòng tải thực tế, tiết diện dây dẫn, dòng ngắn mạch dự kiến và đặc tính của tải để lựa chọn MCCB chính xác.

Vì sao nên lựa chọn MCCB Shihlin BM100-MN 3P 100A?

Điểm nổi bật của sản phẩm nằm ở sự kết hợp giữa dòng định mức 100A, cấu hình 3P, khung 100AF và khả năng cắt 10kA tại 380/415VAC.

Bên cạnh đó, thiết bị sở hữu bộ trip từ tính thủy lực, vỏ cách điện bằng nhựa tổng hợp, các bộ phận kim loại chính được xử lý chống ăn mòn và phương thức kết nối đầu cuối thuận tiện.

Kích thước tương đối nhỏ gọn cũng giúp MCCB dễ dàng bố trí trong nhiều loại tủ điện.

Đặc biệt, các thông số Ui 800VAC, Ue 500VAC, Uimp 6kV và Ics bằng 50% Icu cung cấp những dữ liệu kỹ thuật cần thiết để kỹ sư đánh giá mức độ phù hợp của sản phẩm với từng hệ thống cụ thể.

Lưu ý khi lựa chọn và lắp đặt MCCB 3P 100A

Để MCCB hoạt động đúng chức năng bảo vệ, không nên lựa chọn thiết bị chỉ dựa trên tiêu chí “dòng càng lớn càng tốt”. Dòng định mức MCCB cần phù hợp với tải và khả năng chịu dòng của dây dẫn.

Đồng thời, khả năng cắt ngắn mạch của MCCB phải đáp ứng dòng ngắn mạch dự kiến tại vị trí lắp đặt. Đây là yếu tố đặc biệt quan trọng trong thiết kế hệ thống bảo vệ điện.

Việc lắp đặt, đấu nối và kiểm tra MCCB nên được thực hiện bởi người có chuyên môn về điện, tuân thủ tài liệu kỹ thuật của nhà sản xuất cũng như các tiêu chuẩn và quy định an toàn điện áp dụng cho công trình.
