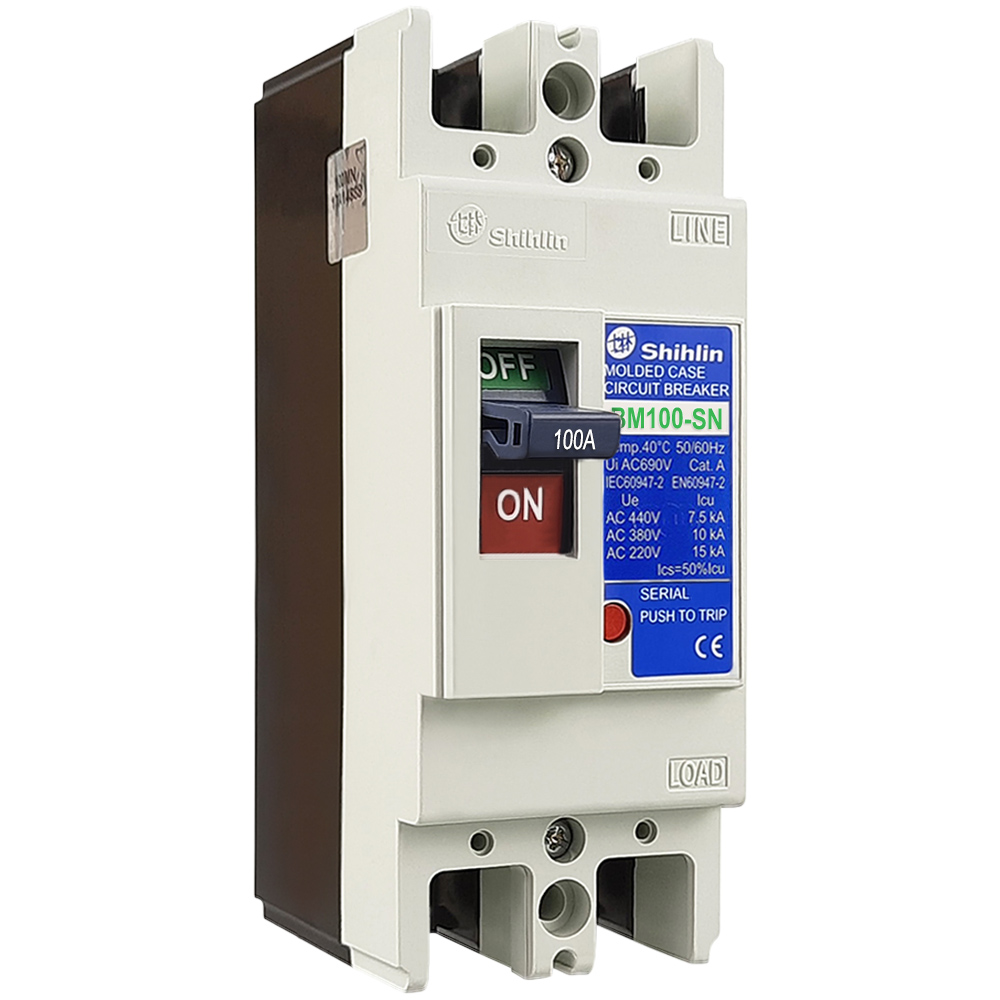

MCCB BM100-SN 2P 100A 15kA Shihlin

MCCB BM100-SN 2P 100A 15kA Shihlin là thiết bị đóng cắt và bảo vệ mạch điện hạ thế, được thiết kế nhằm hạn chế các rủi ro do quá tải và ngắn mạch gây ra. Sản phẩm có dòng định mức 100A, cấu hình 2 cực, khung 100AF và khả năng cắt ngắn mạch 15kA tại điện áp AC 380/415V, phù hợp sử dụng trong tủ điện, bảng điều khiển và nhiều hệ thống điện dân dụng – công nghiệp.

Sản phẩm có mã hàng BM100SN2P100A, thuộc dòng MCCB BM100-SN của thương hiệu Shihlin – Đài Loan. Với thiết kế chắc chắn, bộ trip từ tính thủy lực cùng khả năng kết nối thuận tiện, MCCB đáp ứng nhu cầu bảo vệ và vận hành ổn định cho nhiều hệ thống điện hạ thế.

Tổng quan MCCB BM100-SN 2P 100A 15kA

MCCB (Molded Case Circuit Breaker) còn được gọi phổ biến là aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị đảm nhiệm chức năng đóng/ngắt mạch điện và bảo vệ hệ thống khi xuất hiện những tình trạng bất thường như dòng điện vượt quá giới hạn cho phép hoặc xảy ra sự cố ngắn mạch.

MCCB BM100-SN 2P 100A 15kA được thiết kế với 2 cực (2P), dòng định mức 100A tại 40°C và tần số hoạt động 50/60Hz. Điện áp hoạt động định mức Ue đạt 500VAC, trong khi điện áp cách điện định mức Ui đạt 800VAC.

Với khả năng cắt ngắn mạch 15kA tại AC 380/415V và 25kA tại AC 220/240V, thiết bị phù hợp với nhiều hệ thống phân phối điện hạ thế cần khả năng bảo vệ đáng tin cậy.

Thông số kỹ thuật MCCB BM100-SN 2P 100A

Các thông số chính của sản phẩm gồm:

• Mã sản phẩm: BM100SN2P100A
• Dòng sản phẩm: BM100-SN
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức (In): 100A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 15kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 25kA
• Ics: 50% Icu
• Bộ trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: Khoảng 0,45kg

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đối chiếu với yêu cầu của hệ thống trước khi lựa chọn MCCB.

 Đặc điểm nổi bật của MCCB BM100-SN 2P 100A 15kA

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những nhiệm vụ quan trọng nhất của MCCB Shihlin BM100-SN 2P 100A là bảo vệ hệ thống điện trước tình trạng quá tải và ngắn mạch. Khi dòng điện xuất hiện bất thường vượt quá điều kiện vận hành cho phép, MCCB thực hiện chức năng ngắt nhằm hạn chế ảnh hưởng đến dây dẫn và các thiết bị điện nằm phía sau.

Đây là tính năng đặc biệt cần thiết đối với hệ thống phân phối điện, bảng điều khiển và tủ điện công nghiệp.

Bộ trip từ tính thủy lực

Sản phẩm được trang bị bộ trip từ tính thủy lực, hỗ trợ cơ chế bảo vệ của MCCB khi hệ thống điện xuất hiện sự cố. Cấu tạo này góp phần giúp thiết bị đáp ứng yêu cầu vận hành trong nhiều ứng dụng điện hạ thế.

Khi lựa chọn MCCB, người sử dụng cần xem xét dòng định mức, đặc tính tải và yêu cầu bảo vệ thực tế để đảm bảo thiết bị phù hợp với hệ thống.

Vỏ cách điện bằng nhựa tổng hợp

Phần vỏ của MCCB BM100-SN được chế tạo từ nhựa tổng hợp có tính cách điện. Thiết kế dạng khối giúp bảo vệ các thành phần bên trong đồng thời tạo kết cấu gọn gàng để lắp đặt trong tủ điện.

Các bộ phận kim loại chính của thiết bị được xử lý chống ăn mòn. Phụ kiện cũng được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước, góp phần nâng cao tính ổn định trong quá trình sử dụng.

Kích thước gọn, thuận tiện lắp đặt

MCCB có kích thước 50 x 130 x 68 mm và trọng lượng khoảng 0,45kg, phù hợp với nhiều thiết kế tủ điện có không gian lắp đặt giới hạn.

Thiết bị sử dụng kiểu kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và bảo trì. Tuy nhiên, việc lắp đặt MCCB nên được thực hiện bởi người có chuyên môn về điện và cần tuân thủ sơ đồ, thông số kỹ thuật của hệ thống.

Tiêu chuẩn của MCCB Shihlin BM100-SN

MCCB BM100-SN 2P 100A được sản xuất theo các tiêu chuẩn:

• IEC/EN 60947-2
• JIS 8370
• JIS 8201-2

Việc đáp ứng các tiêu chuẩn kỹ thuật liên quan đến thiết bị đóng cắt hạ thế là một yếu tố quan trọng để người dùng đánh giá và lựa chọn MCCB cho từng hệ thống cụ thể.

Bên cạnh tiêu chuẩn, người sử dụng cũng cần quan tâm đến các thông số như số cực, dòng định mức, điện áp vận hành, khả năng cắt ngắn mạch và đặc tính bộ trip. Không nên chỉ lựa chọn MCCB dựa trên dòng điện định mức mà bỏ qua điều kiện vận hành thực tế.

Ứng dụng của MCCB BM100-SN 2P 100A

Nhờ dòng định mức 100A cùng khả năng bảo vệ quá tải và ngắn mạch, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng phổ biến của MCCB Shihlin BM100-SN 2P 100A 15kA bao gồm:

• Bảo vệ thiết bị đóng cắt trong hệ thống điện.
• Lắp đặt trong tủ điện và bảng điều khiển.
• Bảo vệ các nhánh phân phối điện trong nhà máy.
• Ứng dụng trong mạng lưới điện công nghiệp.
• Sử dụng trong hệ thống điện hạ thế.
• Ứng dụng cho một số hệ thống điện dân dụng và công nghiệp nhỏ có thông số phù hợp.
• Làm thiết bị đóng/ngắt và bảo vệ cho các nhánh tải có dòng điện nằm trong phạm vi thiết kế.

Việc lựa chọn vị trí và phương án sử dụng MCCB cần căn cứ vào tính toán tải, dòng ngắn mạch dự kiến, tiết diện dây dẫn cũng như yêu cầu phối hợp bảo vệ của toàn hệ thống.

Vì sao nên lựa chọn MCCB BM100-SN 2P 100A Shihlin?

Điểm đáng chú ý của sản phẩm là sự kết hợp giữa dòng định mức 100A, thiết kế 2P và khả năng cắt 15kA tại AC 380/415V. Đây là cấu hình phù hợp với nhiều hệ thống điện cần một MCCB dạng khối nhỏ gọn nhưng vẫn đáp ứng yêu cầu bảo vệ quá tải và ngắn mạch.

Ngoài ra, sản phẩm sở hữu điện áp cách điện định mức lên đến 800VAC, điện áp xung định mức 6kV và điện áp hoạt động định mức 500VAC. Các thông số được công bố rõ ràng giúp kỹ thuật viên thuận tiện hơn trong quá trình thiết kế, lựa chọn và kiểm tra tính tương thích với hệ thống.

Thương hiệu Shihlin có xuất xứ từ Đài Loan và cung cấp nhiều dòng thiết bị điện phục vụ hệ thống phân phối, điều khiển và bảo vệ. Đối với người mua, việc xác định chính xác mã BM100SN2P100A cũng giúp hạn chế nhầm lẫn với các phiên bản BM100-SN có dòng định mức hoặc số cực khác.

Lưu ý khi lựa chọn và sử dụng MCCB 100A

Để MCCB phát huy đúng chức năng bảo vệ, không nên lựa chọn sản phẩm chỉ dựa vào thông số 100A. Kỹ thuật viên cần kiểm tra đồng thời điện áp hệ thống, dòng tải, khả năng chịu dòng của dây dẫn và mức dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đặc biệt, khả năng cắt ngắn mạch của MCCB phải đáp ứng yêu cầu của hệ thống. Với BM100-SN 2P 100A, khả năng cắt được công bố là 15kA tại AC 380/415V và 25kA tại AC 220/240V.

Trong quá trình lắp đặt, cần đảm bảo đầu nối được siết đúng yêu cầu, dây dẫn có tiết diện phù hợp và thiết bị được bố trí trong điều kiện môi trường đáp ứng yêu cầu kỹ thuật. Nên kiểm tra MCCB định kỳ cùng hệ thống tủ điện để phát hiện sớm các dấu hiệu bất thường như đầu nối lỏng, phát nhiệt hoặc hư hỏng cơ học.
