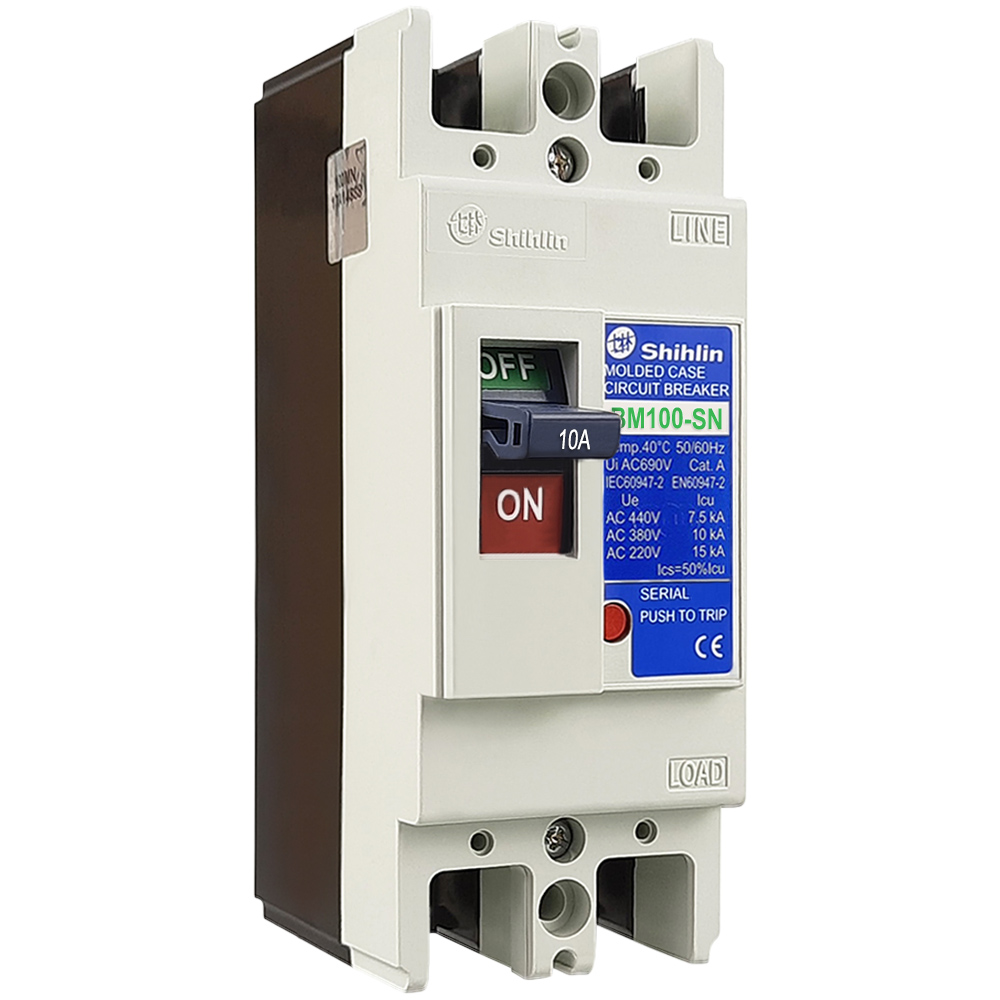

MCCB BM100-SN 2P 10A 15kA Shihlin

Tổng quan MCCB BM100-SN 2P 10A 15kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị có chức năng đóng – ngắt và bảo vệ mạch điện trước các sự cố về dòng điện.

MCCB Shihlin BM100-SN 2P 10A sử dụng thiết kế 2 cực (2P), phù hợp với nhiều mạng điện hạ thế. Sản phẩm có dòng định mức 10A tại nhiệt độ 40°C và được trang bị bộ trip từ tính thủy lực, hỗ trợ phát hiện và ngắt mạch khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

Khả năng cắt ngắn mạch của thiết bị đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V. Đây là thông số quan trọng khi lựa chọn MCCB cho tủ điện, bảng điều khiển và các hệ thống phân phối điện.

Thông số kỹ thuật MCCB BM100-SN 2P 10A

Các thông số kỹ thuật chính của sản phẩm gồm:

• Thương hiệu: Shihlin
• Dòng sản phẩm: BM100-SN
• Mã hàng: BM100SN2P10A
• Loại thiết bị: MCCB – aptomat khối
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức (In): 10A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 15kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 25kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: Khoảng 0,45kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2
• Xuất xứ thương hiệu: Đài Loan

Các thông số trên giúp kỹ thuật viên dễ dàng đối chiếu MCCB với yêu cầu thiết kế của hệ thống trước khi lựa chọn và lắp đặt.

Đặc điểm nổi bật của MCCB Shihlin BM100-SN 2P 10A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-SN 2P 10A là hỗ trợ bảo vệ hệ thống điện khi dòng điện vượt quá giới hạn cho phép hoặc xuất hiện sự cố ngắn mạch.

Thiết bị được trang bị bộ trip từ tính thủy lực. Khi hệ thống xuất hiện điều kiện bất thường đạt ngưỡng tác động, MCCB thực hiện ngắt mạch nhằm hạn chế ảnh hưởng của dòng sự cố đến đường dây và các thiết bị phía sau.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, BM100-SN 2P 10A có khả năng cắt ngắn mạch định mức 15kA. Khi sử dụng ở AC 220/240V, khả năng cắt đạt 25kA.

Thông số khả năng cắt cần được xem xét cùng dòng ngắn mạch dự kiến tại vị trí lắp đặt. Việc lựa chọn đúng khả năng cắt giúp MCCB phù hợp hơn với yêu cầu bảo vệ thực tế của hệ thống.

Vỏ nhựa tổng hợp cách điện

MCCB sử dụng vỏ hộp bằng nhựa tổng hợp có khả năng cách điện, phù hợp với đặc trưng của thiết bị đóng cắt dạng khối. Các bộ phận kim loại chính được xử lý chống ăn mòn, góp phần duy trì độ ổn định của thiết bị trong quá trình sử dụng.

Phụ kiện cũng được thiết kế để hạn chế ảnh hưởng của hiện tượng ngưng tụ hơi nước, hỗ trợ MCCB hoạt động trong nhiều điều kiện lắp đặt khác nhau.

Thiết kế thuận tiện cho lắp đặt

Sản phẩm có kích thước 50 x 130 x 68mm và trọng lượng khoảng 0,45kg, giúp thuận tiện khi bố trí trong tủ điện hoặc bảng điều khiển.

MCCB sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, hỗ trợ quá trình đấu nối và bảo trì hệ thống.

Tiêu chuẩn của MCCB BM100-SN Shihlin

Một trong những yếu tố quan trọng khi đánh giá thiết bị đóng cắt là tiêu chuẩn sản xuất và thử nghiệm. MCCB BM100-SN 2P 10A 15kA được cung cấp theo các tiêu chuẩn:

IEC/EN 60947-2 – tiêu chuẩn áp dụng cho máy cắt và thiết bị đóng cắt, điều khiển hạ áp.

Bên cạnh đó, sản phẩm được công bố đáp ứng JIS 8370 và JIS 8201-2, phù hợp với các yêu cầu kỹ thuật liên quan đến thiết bị bảo vệ mạch điện.

Việc tham chiếu các tiêu chuẩn kỹ thuật giúp đơn vị thiết kế, thi công và người sử dụng có thêm cơ sở để đánh giá khả năng đáp ứng của sản phẩm đối với từng hệ thống cụ thể.

Ứng dụng của MCCB BM100-SN 2P 10A

Nhờ thiết kế 2 cực, dòng định mức 10A và khả năng cắt ngắn mạch 15kA tại AC 380/415V, sản phẩm có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

• Tủ điện và bảng điều khiển.
• Hệ thống phân phối điện trong nhà máy.
• Mạng điện công nghiệp quy mô nhỏ.
• Hệ thống điện dân dụng phù hợp thông số.
• Bảo vệ các nhánh tải và thiết bị điện.
• Hệ thống đóng cắt và phân phối điện hạ thế.

Khi lựa chọn MCCB, kỹ thuật viên cần căn cứ vào dòng tải, điện áp hệ thống, dòng ngắn mạch dự kiến, tiết diện dây dẫn, đặc tính tải và yêu cầu phối hợp bảo vệ thay vì chỉ dựa vào dòng định mức 10A.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 2P 10A

Để MCCB phát huy đúng chức năng bảo vệ, việc lựa chọn cần dựa trên tính toán kỹ thuật của hệ thống. Dòng định mức của MCCB phải phù hợp với tải và khả năng chịu dòng của dây dẫn.

Đồng thời, Icu/Ics và khả năng cắt ngắn mạch phải được đối chiếu với dòng sự cố dự kiến tại vị trí lắp đặt. Điện áp vận hành cũng không được vượt quá giới hạn mà nhà sản xuất quy định.

Quá trình đấu nối cần được thực hiện đúng kỹ thuật, đảm bảo đầu nối chắc chắn và tuân thủ yêu cầu về an toàn điện. Với hệ thống công nghiệp hoặc tủ điện quan trọng, việc lựa chọn và lắp đặt nên do kỹ thuật viên điện có chuyên môn thực hiện.
