MCCB BM100-SN 2P 15A 15kA Shihlin

Tổng quan MCCB BM100-SN 2P 15A 15kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt có chức năng bảo vệ mạch điện khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

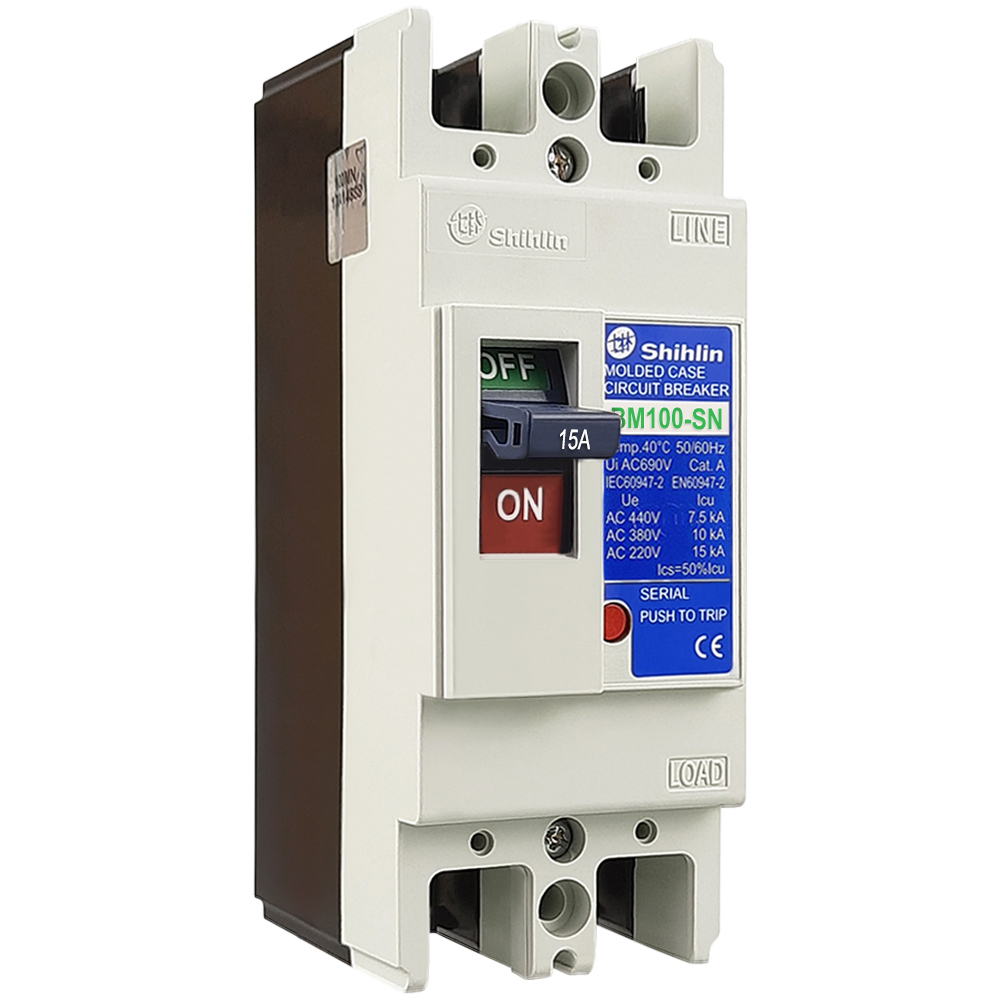

BM100-SN 2P 15A là model MCCB của thương hiệu Shihlin, có mã hàng BM100SN2P15A. Thiết bị sở hữu 2 cực (2P), dòng điện định mức 15A tại nhiệt độ 40°C và kích thước khung 100AF.

Điểm đáng chú ý của sản phẩm là khả năng cắt ngắn mạch đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V. Nhờ đó, MCCB có thể được ứng dụng trong nhiều hệ thống điện hạ thế cần khả năng bảo vệ và đóng cắt đáng tin cậy.

Thông số kỹ thuật MCCB BM100-SN 2P 15A

Các thông số chính của MCCB Shihlin BM100-SN 2P 15A 15kA gồm:

• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Dòng sản phẩm: BM100-SN
• Mã hàng: BM100SN2P15A
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức (In): 15A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 15kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 25kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: Khoảng 0,45 kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đánh giá khả năng tương thích của MCCB với hệ thống điện trước khi lựa chọn và lắp đặt.

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng nhất của MCCB BM100-SN 2P 15A là hỗ trợ bảo vệ hệ thống điện trước hai sự cố phổ biến: quá tải và ngắn mạch.

Khi dòng điện vượt quá giới hạn làm việc cho phép hoặc xảy ra sự cố ngắn mạch, MCCB có nhiệm vụ ngắt mạch nhằm hạn chế ảnh hưởng đến dây dẫn, thiết bị điện và các thành phần khác trong hệ thống.

Sản phẩm được trang bị bộ trip từ tính thủy lực, hỗ trợ cơ chế đóng cắt bảo vệ theo thiết kế của thiết bị. Đây là đặc điểm quan trọng đối với những hệ thống điện cần duy trì khả năng vận hành ổn định và giảm rủi ro khi xảy ra sự cố điện.

Với dòng định mức 15A, model này thích hợp cho các nhánh tải có yêu cầu dòng điện tương ứng. Khi lựa chọn MCCB, người dùng cần căn cứ vào dòng tải thực tế, tiết diện dây dẫn, điện áp hệ thống và dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Khả năng cắt ngắn mạch 15kA

Khả năng cắt ngắn mạch là thông số cần đặc biệt quan tâm khi lựa chọn MCCB.

BM100-SN 2P 15A có khả năng cắt 15kA tại điện áp AC 380/415V và đạt 25kA tại AC 220/240V. Thông số này cho biết khả năng của thiết bị trong việc xử lý dòng điện sự cố theo điều kiện điện áp tương ứng.

Đối với hệ thống điện công nghiệp hoặc các tủ điện có dòng ngắn mạch dự kiến tương đối cao, việc lựa chọn MCCB có khả năng cắt phù hợp đóng vai trò quan trọng trong thiết kế hệ thống bảo vệ.

Không nên chỉ lựa chọn MCCB dựa trên dòng định mức 15A. Kỹ thuật viên cần đồng thời kiểm tra khả năng cắt ngắn mạch, điện áp làm việc và các yêu cầu phối hợp bảo vệ của toàn hệ thống.

Thiết kế bền chắc, thuận tiện khi lắp đặt

MCCB BM100-SN được trang bị vỏ hộp làm từ vật liệu nhựa tổng hợp cách điện, góp phần bảo vệ các bộ phận bên trong và hỗ trợ khả năng cách điện trong quá trình vận hành.

Các bộ phận kim loại chính được xử lý chống ăn mòn, đồng thời thiết bị có giải pháp bảo vệ phụ kiện trước tình trạng ngưng tụ hơi nước. Những đặc điểm này giúp sản phẩm thích hợp với môi trường tủ điện và nhiều điều kiện sử dụng trong hệ thống điện công nghiệp.

Thiết bị sử dụng kẹp thiết bị đầu cuối để kết nối, giúp quá trình đấu nối và lắp đặt thuận tiện hơn. Kích thước chỉ 50 x 130 x 68 mm và trọng lượng khoảng 0,45 kg cũng giúp MCCB dễ bố trí trong nhiều loại tủ điện.

Đáp ứng các tiêu chuẩn kỹ thuật

Một yếu tố quan trọng khi đánh giá thiết bị đóng cắt là tiêu chuẩn sản phẩm. MCCB Shihlin BM100-SN 2P 15A được thiết kế đáp ứng các tiêu chuẩn:

IEC/EN 60947-2 – tiêu chuẩn áp dụng cho máy cắt và thiết bị đóng cắt, điều khiển hạ áp.

Bên cạnh đó, sản phẩm còn đáp ứng các tiêu chuẩn JIS 8370 và JIS 8201-2.

Việc sản phẩm tuân thủ các tiêu chuẩn kỹ thuật giúp kỹ sư, nhà thầu và đơn vị thi công có thêm cơ sở để đánh giá, lựa chọn thiết bị phù hợp với yêu cầu của từng hệ thống điện.

Ứng dụng của MCCB BM100-SN 2P 15A

Nhờ dòng định mức 15A, thiết kế 2 cực và khả năng cắt ngắn mạch 15kA tại AC 380/415V, MCCB BM100-SN có thể được sử dụng trong nhiều hệ thống điện hạ thế.

Một số ứng dụng phổ biến gồm:

• Bảo vệ các nhánh tải trong hệ thống điện.
• Lắp đặt trong tủ điện và bảng điều khiển.
• Bảo vệ thiết bị đóng cắt trong hệ thống điện nhà máy.
• Sử dụng trong mạng điện công nghiệp và công nghiệp quy mô nhỏ.
• Ứng dụng cho hệ thống điện dân dụng khi thông số kỹ thuật phù hợp.
• Làm thiết bị đóng ngắt và bảo vệ cho các mạch điện hạ thế.

Để đảm bảo hiệu quả bảo vệ, việc lựa chọn MCCB cần dựa trên tính toán kỹ thuật thực tế thay vì chỉ căn cứ vào công suất hoặc dòng điện danh nghĩa của tải.

Ưu điểm nổi bật của MCCB Shihlin BM100-SN 2P 15A

MCCB BM100-SN 2P 15A 15kA sở hữu nhiều đặc điểm phù hợp với nhu cầu sử dụng trong hệ thống điện:

Khả năng bảo vệ: Thiết bị hỗ trợ bảo vệ quá tải và ngắn mạch, góp phần hạn chế ảnh hưởng của sự cố đến hệ thống điện.

Khả năng cắt tốt: Dòng cắt ngắn mạch đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V.

Bộ trip từ tính thủy lực: Đáp ứng chức năng bảo vệ theo thiết kế của MCCB.

Thiết kế cách điện: Vỏ nhựa tổng hợp cách điện kết hợp xử lý chống ăn mòn cho các bộ phận kim loại chính.

Kích thước nhỏ gọn: Kích thước 50 x 130 x 68 mm thuận tiện cho việc bố trí trong tủ điện.

Tiêu chuẩn rõ ràng: Sản phẩm đáp ứng IEC/EN 60947-2 cùng các tiêu chuẩn JIS liên quan.

Lưu ý khi lựa chọn và lắp đặt MCCB 15A

Để MCCB hoạt động đúng chức năng, người dùng nên xác định chính xác điện áp hệ thống, dòng tải, dòng ngắn mạch dự kiến, tiết diện dây dẫn và đặc điểm của thiết bị cần bảo vệ.

Đặc biệt, dòng cắt của MCCB phải phù hợp với mức dòng ngắn mạch dự kiến tại điểm lắp đặt. Không nên tự ý sử dụng MCCB có khả năng cắt thấp hơn yêu cầu của hệ thống.

Quá trình đấu nối cũng cần thực hiện đúng hướng dẫn kỹ thuật, siết đầu nối đúng yêu cầu và kiểm tra tình trạng thiết bị trước khi cấp điện. Với hệ thống điện công nghiệp hoặc tủ điện phức tạp, việc thiết kế và lắp đặt nên được thực hiện bởi kỹ thuật viên có chuyên môn.
