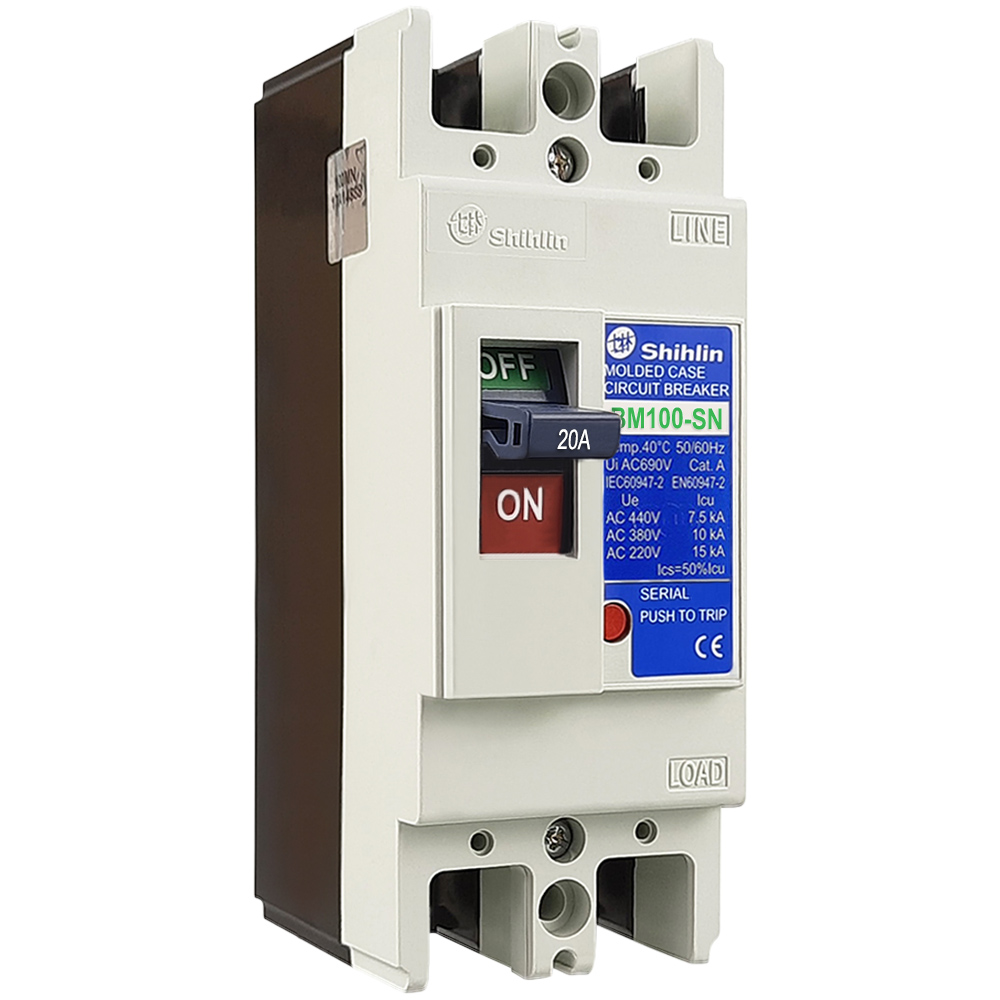

MCCB BM100-SN 2P 20A 15kA Shihlin

Tổng quan về MCCB BM100-SN 2P 20A 15kA Shihlin

MCCB BM100-SN 2P 20A còn được gọi với nhiều tên phổ biến như aptomat khối, CB khối hoặc cầu dao dạng khối. Thiết bị có nhiệm vụ đóng/ngắt mạch điện, đồng thời hỗ trợ bảo vệ hệ thống khi xuất hiện tình trạng quá tải hoặc ngắn mạch.

MCCB được thiết kế với 2 cực (2P), dòng định mức 20A tại 40°C, tần số hoạt động 50/60Hz. Khả năng cắt ngắn mạch đạt 15kA tại AC 380/415V và 25kA tại AC 220/240V, đáp ứng nhu cầu bảo vệ cho nhiều hệ thống điện hạ thế.

Với kích thước 50 x 130 x 68 mm và trọng lượng khoảng 0,45 kg, sản phẩm có thiết kế tương đối gọn, thuận tiện khi bố trí trong tủ điện và bảng điều khiển.

Thông số kỹ thuật MCCB BM100-SN 2P 20A

Các thông số kỹ thuật chính của sản phẩm gồm:

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đối chiếu với yêu cầu của hệ thống trước khi lựa chọn MCCB.

Đặc điểm nổi bật của MCCB BM100-SN 2P 20A

Khả năng bảo vệ quá tải và ngắn mạch

Một trong những chức năng quan trọng của MCCB Shihlin BM100-SN 2P 20A là hỗ trợ bảo vệ hệ thống điện trước hai sự cố phổ biến: quá tải và ngắn mạch. Khi dòng điện vượt quá điều kiện vận hành cho phép, MCCB có thể thực hiện chức năng ngắt mạch theo đặc tính bảo vệ của thiết bị, góp phần hạn chế ảnh hưởng đến dây dẫn và các thiết bị phía sau.

Bộ trip từ tính thủy lực

Sản phẩm được trang bị bộ trip từ tính thủy lực, phục vụ chức năng phát hiện và tác động khi xuất hiện các điều kiện dòng điện bất thường. Đây là một trong những đặc điểm kỹ thuật đáng chú ý của dòng BM100-SN.

Khả năng cắt ngắn mạch 15kA

Tại điện áp AC 380/415V, MCCB có khả năng cắt ngắn mạch 15kA. Trong hệ thống sử dụng điện áp AC 220/240V, thông số dòng cắt đạt 25kA.

Khả năng cắt là thông số quan trọng khi lựa chọn MCCB bởi thiết bị cần có năng lực ngắt phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Vỏ cách điện bằng nhựa tổng hợp

Vỏ MCCB được chế tạo từ vật liệu nhựa tổng hợp có tính cách điện, tạo thành lớp bảo vệ cho các bộ phận bên trong. Những phần kim loại chính của thiết bị được xử lý chống ăn mòn, đồng thời phụ kiện được chú trọng khả năng bảo vệ trước hiện tượng ngưng tụ hơi nước.

Những đặc điểm này góp phần nâng cao khả năng thích nghi của thiết bị trong môi trường sử dụng điện công nghiệp.

Lắp đặt và kết nối thuận tiện

MCCB BM100-SN sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối thuận tiện hơn khi thi công tủ điện. Kích thước gọn cũng hỗ trợ kỹ thuật viên tối ưu không gian bố trí thiết bị.

Tiêu chuẩn của MCCB BM100-SN Shihlin

Theo thông tin kỹ thuật của sản phẩm, MCCB BM100-SN 2P 20A 15kA đáp ứng các tiêu chuẩn:

• IEC/EN 60947-2.
• JIS 8370.
• JIS 8201-2.

Đây là những tiêu chuẩn liên quan đến thiết bị đóng cắt và bảo vệ mạch điện hạ thế. Việc cung cấp rõ tiêu chuẩn kỹ thuật giúp kỹ sư, nhà thầu và đơn vị thiết kế có thêm cơ sở khi lựa chọn sản phẩm cho từng hệ thống.

Ứng dụng của MCCB BM100-SN 2P 20A

Nhờ cấu hình 2P, dòng định mức 20A và khả năng cắt 15kA tại AC 380/415V, sản phẩm có thể được ứng dụng trong nhiều hệ thống điện khác nhau như:

• Tủ điện và bảng điều khiển.
• Hệ thống phân phối điện hạ thế.
• Hệ thống điện trong nhà máy và xưởng sản xuất.
• Các mạng điện công nghiệp quy mô phù hợp.
• Hệ thống điện dân dụng và công nghiệp nhỏ.
• Bảo vệ đường dây và thiết bị điện có thông số tương thích.

Khi lựa chọn MCCB, người sử dụng cần căn cứ vào dòng tải, điện áp vận hành, dòng ngắn mạch dự kiến, đặc tính tải và yêu cầu phối hợp bảo vệ của toàn bộ hệ thống thay vì chỉ dựa vào dòng định mức 20A.

Vì sao MCCB BM100-SN 2P 20A phù hợp cho hệ thống điện hạ thế?

Điểm đáng chú ý của MCCB BM100-SN 2P 20A Shihlin nằm ở sự kết hợp giữa khả năng đóng cắt, bảo vệ và thiết kế thuận tiện cho lắp đặt. Khung 100AF mang lại cấu trúc chắc chắn, trong khi điện áp cách điện định mức Ui lên đến 800VAC và điện áp xung định mức Uimp 6kV đáp ứng yêu cầu kỹ thuật của nhiều hệ thống điện hạ thế.

Bên cạnh đó, sản phẩm có thông số rõ ràng về khả năng cắt tại từng mức điện áp. Điều này đặc biệt quan trọng đối với kỹ thuật viên khi tính toán và lựa chọn thiết bị bảo vệ phù hợp cho tủ điện.

Thương hiệu Shihlin có xuất xứ Đài Loan và cung cấp nhiều dòng thiết bị điện phục vụ các ứng dụng công nghiệp. Dòng BM100-SN vì vậy có thể là một lựa chọn đáng cân nhắc cho các công trình yêu cầu MCCB với cấu hình 2P, dòng 20A và khả năng cắt 15kA.

Lưu ý khi lựa chọn và lắp đặt MCCB BM100-SN 2P 20A

Để thiết bị hoạt động đúng chức năng, cần lựa chọn MCCB dựa trên điều kiện thực tế của hệ thống. Dòng điện định mức của MCCB phải phù hợp với tải và tiết diện dây dẫn. Đồng thời, khả năng cắt ngắn mạch của thiết bị phải lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại điểm lắp đặt.

Quá trình đấu nối cần được thực hiện đúng sơ đồ và yêu cầu kỹ thuật của nhà sản xuất. Các đầu nối phải được kiểm tra độ chắc chắn nhằm hạn chế hiện tượng tiếp xúc kém, phát nhiệt tại điểm đấu nối.

Đối với hệ thống điện công nghiệp, việc lựa chọn và lắp đặt nên được thực hiện bởi kỹ thuật viên có chuyên môn, đồng thời cần phối hợp MCCB với các thiết bị bảo vệ khác để xây dựng hệ thống bảo vệ phù hợp.
