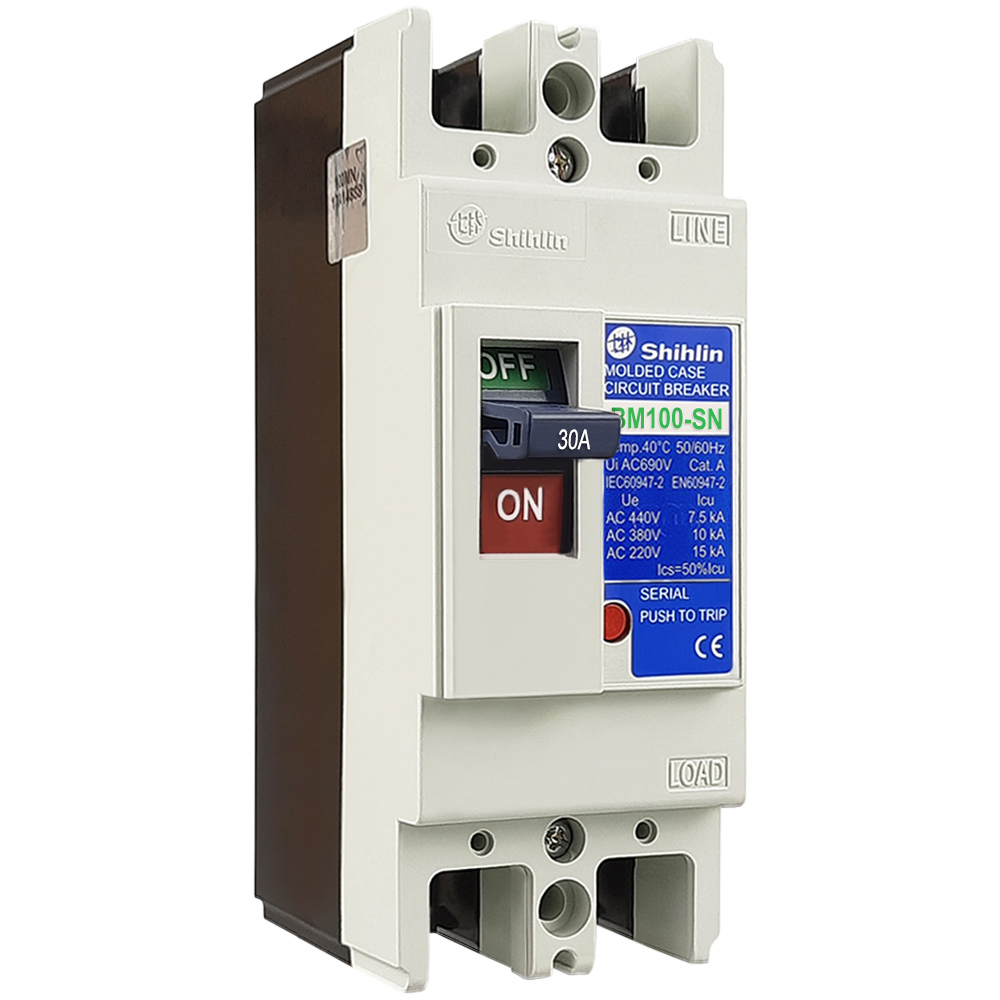

MCCB BM100-SN 2P 30A 15kA Shihlin

Tổng quan MCCB BM100-SN 2P 30A 15kA

MCCB (Moulded Case Circuit Breaker) hay còn được gọi là aptomat khối, CB khối hoặc cầu dao dạng khối, là thiết bị đóng cắt có nhiệm vụ bảo vệ mạch điện khi xuất hiện dòng điện vượt quá mức cho phép hoặc xảy ra ngắn mạch.

MCCB Shihlin BM100-SN 2P 30A 15kA sử dụng cấu hình 2 cực (2P), dòng định mức 30A tại nhiệt độ 40°C. Thiết bị có điện áp hoạt động định mức Ue lên đến 500VAC và tần số hoạt động 50/60Hz, đáp ứng nhu cầu sử dụng trong nhiều hệ thống điện hạ thế.

Một điểm đáng chú ý của sản phẩm là khả năng cắt ngắn mạch 15kA tại AC 380/415V và 25kA tại AC 220/240V. Nhờ đó, MCCB có khả năng cô lập mạch điện khi xảy ra sự cố trong phạm vi thông số kỹ thuật của thiết bị.

Thông số kỹ thuật MCCB BM100-SN 2P 30A

Các thông số chính của MCCB BM100-SN 2P 30A Shihlin gồm:

• Mã hàng: BM100SN2P30A
• Dòng sản phẩm: BM100-SN
• Thương hiệu: Shihlin
• Xuất xứ thương hiệu: Đài Loan
• Kích thước khung: 100AF
• Số cực: 2P
• Dòng điện định mức (In): 30A tại 40°C
• Tần số hoạt động: 50/60Hz
• Điện áp cách điện định mức (Ui): 800VAC
• Điện áp hoạt động định mức (Ue): 500VAC
• Điện áp xung định mức (Uimp): 6kV
• Khả năng cắt ngắn mạch tại AC 380/415V: 15kA
• Khả năng cắt ngắn mạch tại AC 220/240V: 25kA
• Ics: 50% Icu
• Bộ Trip: Từ tính thủy lực
• Kiểu kết nối: Kẹp thiết bị đầu cuối
• Kích thước: 50 x 130 x 68 mm
• Trọng lượng: 0,45 kg
• Tiêu chuẩn: IEC/EN 60947-2, JIS 8370 & 8201-2

Các thông số trên giúp người dùng và kỹ thuật viên dễ dàng đối chiếu MCCB với yêu cầu thực tế của hệ thống trước khi lựa chọn và lắp đặt.

Đặc điểm nổi bật của MCCB Shihlin BM100-SN 2P 30A

Khả năng bảo vệ quá tải và ngắn mạch

Chức năng quan trọng của MCCB BM100-SN 30A là bảo vệ hệ thống trước hiện tượng quá tải và ngắn mạch. Khi dòng điện vượt quá ngưỡng hoạt động cho phép, thiết bị có thể thực hiện chức năng ngắt mạch theo cơ chế bảo vệ được thiết kế, từ đó giúp hạn chế ảnh hưởng của sự cố tới dây dẫn và thiết bị điện phía sau.

Đây là yếu tố quan trọng đối với hệ thống điện công nghiệp, nơi việc kiểm soát sự cố điện ảnh hưởng trực tiếp đến độ an toàn và tính liên tục của quá trình vận hành.

Bộ trip từ tính thủy lực

MCCB BM100-SN được trang bị bộ trip từ tính thủy lực, hỗ trợ thực hiện chức năng bảo vệ khi hệ thống xuất hiện tình trạng quá dòng hoặc ngắn mạch.

Việc lựa chọn đúng dòng định mức MCCB theo tải và tiết diện dây dẫn vẫn là yếu tố cần thiết để thiết bị phát huy hiệu quả bảo vệ trong thực tế.

Khả năng cắt ngắn mạch 15kA

Ở điện áp AC 380/415V, sản phẩm có khả năng cắt ngắn mạch đạt 15kA. Trong hệ thống AC 220/240V, thông số này đạt 25kA.

Khả năng cắt là một trong những thông số quan trọng khi lựa chọn MCCB. Người thiết kế cần đối chiếu khả năng cắt của thiết bị với dòng ngắn mạch dự kiến tại vị trí lắp đặt, thay vì chỉ lựa chọn dựa trên dòng định mức 30A.

Vỏ cách điện và kết cấu chắc chắn

Phần vỏ của MCCB được chế tạo từ nhựa tổng hợp cách điện, giúp bảo vệ các thành phần bên trong và hỗ trợ tăng mức độ an toàn trong quá trình sử dụng.

Các bộ phận kim loại chính được xử lý chống ăn mòn, trong khi phụ kiện có giải pháp bảo vệ chống ngưng tụ hơi nước. Đây là những đặc điểm hữu ích khi thiết bị được lắp đặt trong tủ điện và môi trường công nghiệp.

Lắp đặt và đấu nối thuận tiện

Sản phẩm sử dụng phương thức kết nối bằng kẹp thiết bị đầu cuối, giúp quá trình đấu nối thuận tiện hơn. Kích thước thiết bị khoảng 50 x 130 x 68 mm, trọng lượng 0,45kg, phù hợp để bố trí trong nhiều loại tủ điện và bảng điều khiển.

Tiêu chuẩn của MCCB BM100-SN Shihlin

MCCB BM100-SN được cung cấp với thông tin đáp ứng các tiêu chuẩn:

IEC/EN 60947-2 – tiêu chuẩn liên quan đến máy cắt điện hạ áp sử dụng trong hệ thống phân phối và ứng dụng công nghiệp.

Ngoài ra, sản phẩm còn được công bố theo JIS 8370 & JIS 8201-2.

Việc tham chiếu các tiêu chuẩn kỹ thuật là yếu tố quan trọng khi lựa chọn thiết bị đóng cắt, đặc biệt với hệ thống điện nhà máy, tủ phân phối và các công trình có yêu cầu rõ ràng về thông số bảo vệ.

Ứng dụng của MCCB BM100-SN 2P 30A 15kA

Với dòng định mức 30A và thiết kế 2 cực, MCCB Shihlin BM100-SN 2P 30A có thể được sử dụng trong nhiều hệ thống điện hạ thế như:

Tủ điện và bảng điều khiển: MCCB hỗ trợ đóng cắt và bảo vệ các nhánh điện, thiết bị đóng cắt và tải điện phù hợp với thông số định mức.

Hệ thống điện nhà máy: Sản phẩm có thể được bố trí trong các tủ phân phối điện phục vụ máy móc, dây chuyền và các tải công nghiệp phù hợp.

Mạng điện công nghiệp quy mô nhỏ: Dòng định mức 30A phù hợp với những nhánh tải có yêu cầu dòng điện tương ứng sau khi được kỹ thuật viên tính toán.

Hệ thống điện dân dụng: MCCB cũng có thể được sử dụng tại những vị trí cần CB khối 2P với khả năng cắt cao hơn so với các giải pháp đóng cắt thông thường, tùy thuộc thiết kế của hệ thống.

Vì sao nên lựa chọn MCCB BM100-SN 2P 30A Shihlin?

Một trong những lợi thế của sản phẩm là sự kết hợp giữa dòng định mức 30A, khung 100AF và khả năng cắt 15kA tại AC 380/415V. Những thông số này giúp thiết bị đáp ứng nhiều nhu cầu bảo vệ mạch điện hạ thế.

Bên cạnh đó, sản phẩm có vỏ nhựa tổng hợp cách điện, các chi tiết kim loại chính được xử lý chống ăn mòn và sử dụng bộ trip từ tính thủy lực. Thiết kế kết nối bằng kẹp đầu cuối cũng giúp thuận tiện hơn trong quá trình thi công, thay thế và bảo trì hệ thống.

Shihlin là thương hiệu đến từ Đài Loan với các dòng thiết bị điện được ứng dụng trong hệ thống điện dân dụng và công nghiệp. Tuy nhiên, khi lựa chọn MCCB, người dùng không nên chỉ dựa vào thương hiệu mà cần kiểm tra đầy đủ dòng tải, điện áp, số cực, dòng ngắn mạch dự kiến và điều kiện vận hành thực tế.

Lưu ý khi lựa chọn và lắp đặt MCCB 2P 30A

Để MCCB hoạt động đúng chức năng, cần lựa chọn thiết bị dựa trên tính toán kỹ thuật của hệ thống. Dòng định mức 30A phải phù hợp với tải và khả năng chịu dòng của dây dẫn. Đồng thời, khả năng cắt ngắn mạch của MCCB cần lớn hơn hoặc bằng mức dòng sự cố dự kiến tại vị trí lắp đặt.

Quá trình đấu nối cần đảm bảo đầu dây chắc chắn, đúng cực và tuân thủ yêu cầu kỹ thuật của nhà sản xuất. Đối với hệ thống điện công nghiệp hoặc tủ điện phức tạp, việc thiết kế, lựa chọn và lắp đặt nên được thực hiện bởi nhân sự có chuyên môn về điện.
